Dengan menambahkan Switch Mainframe SW1001 atau SW1002, sistem dapat dengan mudah diperluas menjadi evaluasi multi-saluran. Hal ini memungkinkan pengukuran EIS presisi tinggi yang otomatis dan efisien untuk beberapa baterai.
*1: Spektroskopi Impedansi Elektrokimia (EIS) adalah jenis pengujian yang mengukur impedansi baterai di berbagai rentang frekuensi menggunakan sinyal AC kecil. Teknik ini, yang memberikan wawasan mendalam tentang karakteristik seperti resistansi internal baterai dan reaksi elektroda, membantu dalam memahami perilaku dan kinerja baterai, sehingga bermanfaat dalam aplikasi R&D dan kontrol kualitas.
Instrumen pengukuran EIS yang andal untuk berbagai aplikasi mulai dari R&D hingga manufaktur
Kelola Resistansi Transfer Muatan (Rct), Resistansi Elektrolit (Rel), dan Resistansi Difusi untuk meningkatkan kualitas inspeksi sel baterai
– Atur frekuensi pengukuran Anda sendiri antara 0,01 Hz dan 10 kHz
– Gunakan frekuensi rendah untuk mengukur resistansi transfer muatan dan resistansi difusi
– Gunakan frekuensi tinggi untuk mengukur resistansi elektrolit dan resistansi pengelasan
– Buat plot Nyquist (Cole-Cole) dengan program aplikasi yang disertakan
– Gunakan perangkat lunak analitik rangkaian ekivalen untuk menganalisis cacat internal baterai
Buat plot Nyquist secara instan
Plot Nyquist (Cole-Cole) dari baterai Lithium-Ion dapat memberikan wawasan yang sangat berharga tentang kimia baterai dan membantu dalam penelitian dan pengembangan. Jenis analisis ini seringkali rumit, memakan waktu, dan mahal.

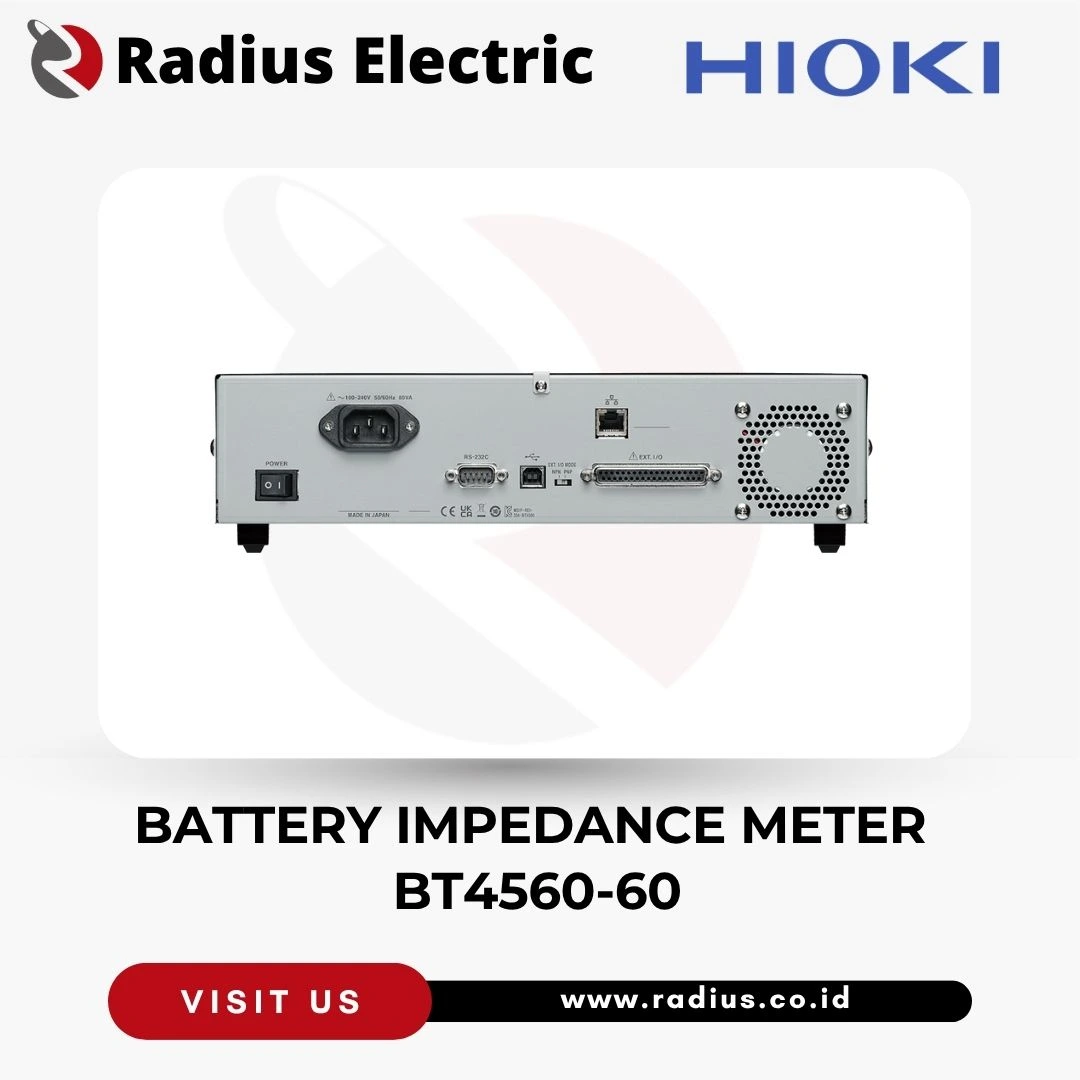

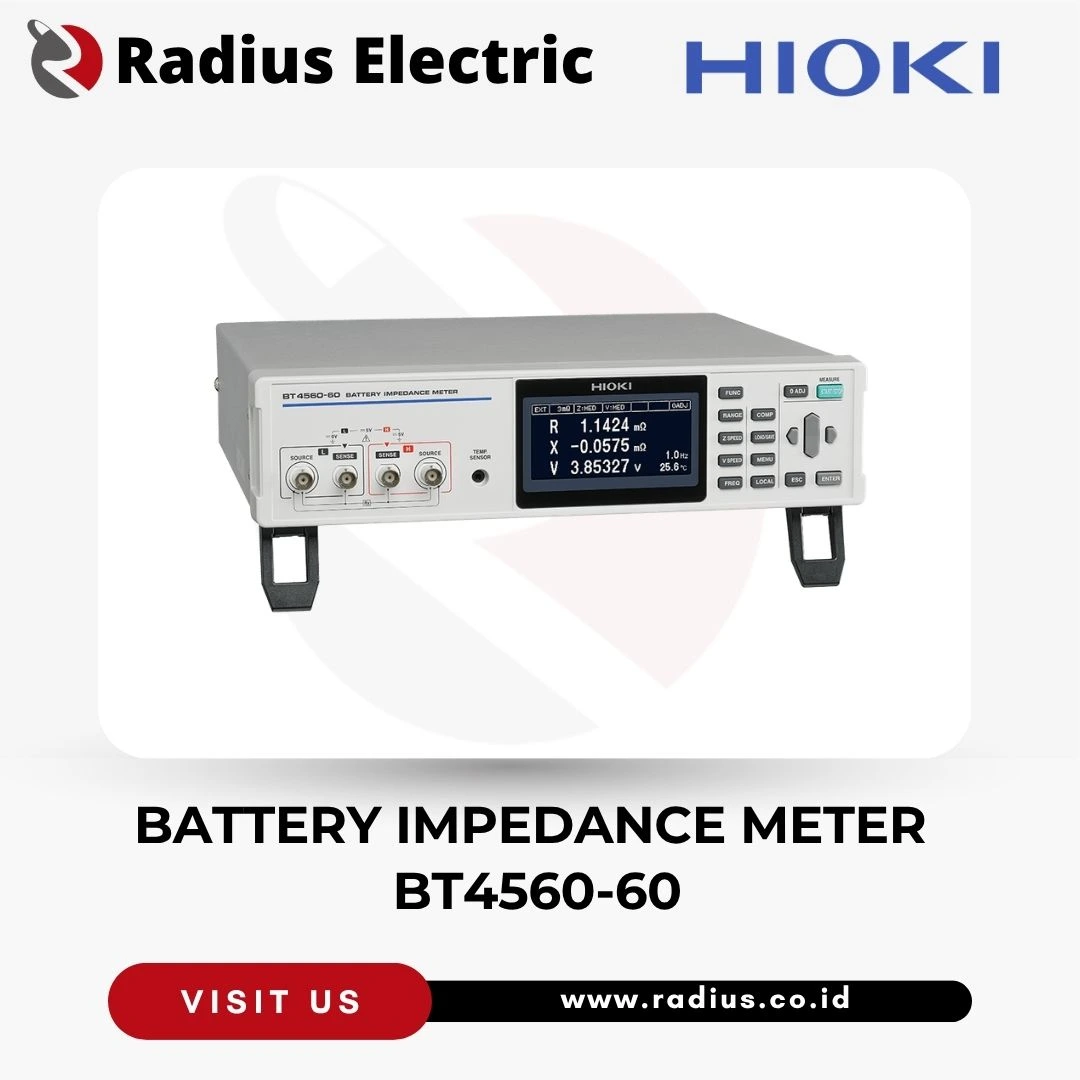

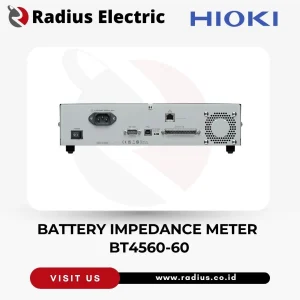

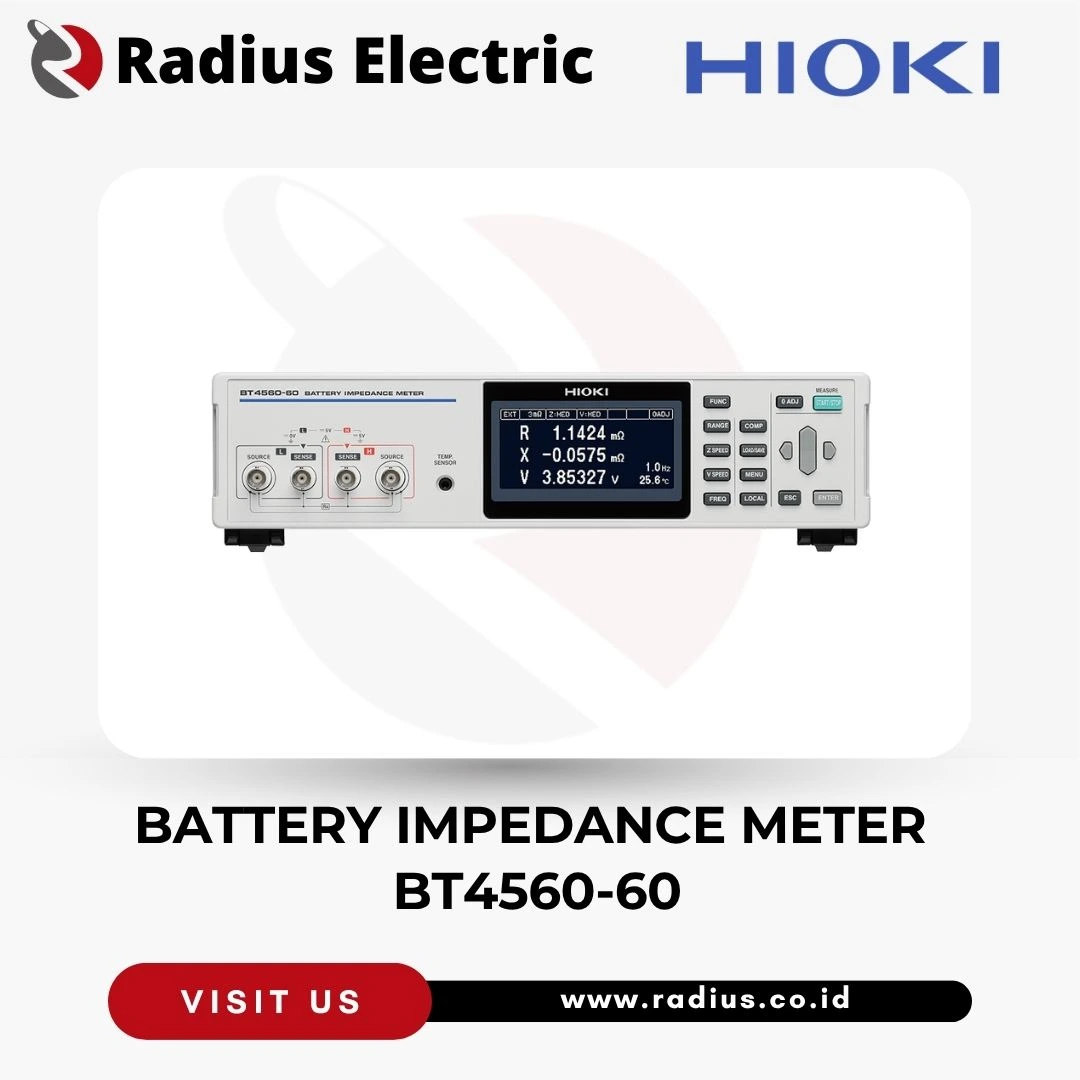

Dengan menggunakan Hioki BT4560-60 Battery Impedance Analyzer yang terhubung ke PC Anda, Anda dapat melakukan sapuan frekuensi dengan cepat dan mudah, dengan hasil yang diplot secara real-time.
Mengukur impedansi sangat rendah 1 mΩ atau kurang
Beberapa baterai Li-ion berkapasitas tinggi memiliki impedansi internal kurang dari 1 mΩ.
BT4560-60 dirancang untuk mengukur impedansi sangat rendah 1 mΩ atau kurang dengan stabilitas dan reproduksibilitas tinggi.
Sensor khusus untuk pengukuran pasangan empat terminal mengurangi fluks magnetik yang dihasilkan
Sensor dengan struktur pasangan empat terminal memberikan pengukuran yang sangat stabil dan kurang terpengaruh oleh kebisingan lingkungan atau kabel.
