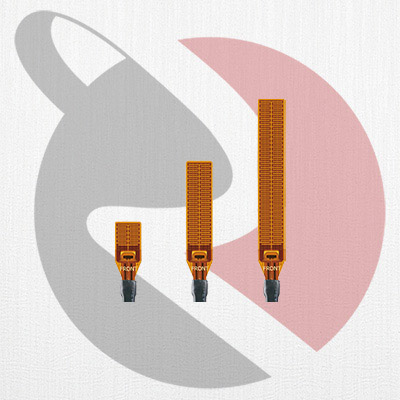

Model Z2012-01 hingga Z2017-01 menambahkan termokopel tipe K ke sensor aliran panas Z2012 hingga Z2017, menyediakan sensor tunggal yang dapat mengukur suhu dan aliran panas. Fleksibilitas memungkinkan Anda untuk mengukur benda bulat seperti pipa yang tidak dapat diukur dengan benar sebelumnya. Selain itu, Anda dapat mengukur objek yang tidak mungkin diisolasi untuk pengukuran sebelumnya, misalnya permukaan bagian kecil dan celah sempit.
| Models | Z2012-01, Z2015-01 | Z2013-01, Z2016-01 | Z2014-01, Z2017-01 |
|---|---|---|---|
| Typical sensitivity | 0.01 mV/W•m -2 | 0.04 mV/W•m -2 | 0.08 mV/W•m -2 |
| Thermocouple | K type thermocouple, Responsivity 0.3 s | ||
| Operating temperature | Sensor part : -40 °C to 150 °C (-40.0 °F to 302.0 °F) Cable part: -25 °C to 120 °C (-13.0 °F to 248.0 °F) | ||
| Waterproof protection | IP06, IP07 (EN60529) | ||
| Internal resistance (including cable) | 3 Ω to 500 Ω | 3 Ω to 1000 Ω | 3 Ω to 1500 Ω |
| Min. curvature radius | 30 mm (1.18 in) | ||
| Compression strength | 4 MPa | ||
| Thermal resistance | 1.3 × 10 -3 (m 2·K/W) | ||
| Repeatable precision | ±2 % | ||
| Sensor part dimensions | W: 10 mm (0.39 in) | ||
| L: 9.1 mm (0.36 in) | L: 31.6 mm (1.24 in) | L: 54.1 mm (2.13 in) | |
| t: 0.25 mm (0.01 in) | |||
| Cable length | 1.5 m (4.92 ft) (Z2012-01, Z2013-01, Z2014-01) 5 m (16.41 ft) (Z2015-01, Z2016-01, Z2017-01) | ||
Nomor Model (Kode Pesanan)
Z2012-01 Ukuran S, panjang 1,5 m (4,92 kaki)
Z2015-01 Ukuran S, panjang 5 m (16,41 kaki)
Ukuran Z2013-01 M, panjang 1,5 m (4,92 kaki)
Z2016-01 Ukuran M, panjang 5 m (16,41 kaki)
Z2014-01 ukuran L, panjang 1,5 m (4,92 kaki)
Z2017-01 Ukuran L, panjang 5 m (16,41 kaki)
Gunakan dengan Hioki Heat Flow Logger LR8432.
