Hioki BT3554-50 Battery Tester Portabel mendukung pemeliharaan UPS dan baterai penyimpanan yang penting untuk mendukung kehidupan semua bisnis. Penguji resistansi internal baterai Hioki BT3554-50 menetapkan standar untuk menilai kerusakan dan sisa masa pakai UPS dan baterai timbal-asam lainnya dengan memberikan diagnosis lengkap melalui pengujian ketahanan baterai. Pin Type Lead L2020 yang dirancang khusus semakin meningkatkan efisiensi pengujian dengan ujung berbentuk L yang memungkinkan Anda menjangkau jauh ke dalam rak baterai untuk memeriksa terminal sepenuhnya.
Fitur Utama
• Pengukuran baterai dapat dilakukan saat baterai terhubung ke perangkat induknya, tanpa membuatnya offline
• Ukur dan simpan data hanya 2 detik, peningkatan 60% dari sebelumnya 3554
• Mendiagnosis degradasi baterai secara instan (PASS, WARNING, FAIL) dengan mengukur resistansi internal dan voltase*1
• Teknologi pengurangan kebisingan meningkatkan ketahanan kebisingan
• Panduan layar dan audio*2 menyederhanakan pengukuran
• Data pengukuran ditautkan ke informasi situs dan disimpan, sehingga mengurangi jam kerja manajemen
• Berbagai data pengukuran dapat dikelola secara terpusat menggunakan aplikasi GENNECT Cross Hioki*3
• Mudah mentransfer data pengukuran ke ponsel cerdas atau tablet Anda dengan menggunakan aplikasi gratis kami GENNECT Cross atau ke file Excel®. (Adaptor Nirkabel Z3210 diperlukan)
• Pelindung baru memberikan pegangan ergonomis yang lebih baik dan ketahanan di lapangan.
Model No. (Order Code)
| Hioki BT3554-50 | Pin Type Lead not included |
|---|---|
| Hioki BT3554-51 | Bundled with Pin Type Lead 9465-10 |
| Hioki BT3554-52 | Bundled with Pin Type Lead L2020 |
| Hioki BT3554-91 | BT3554-51 + Wireless Adapter Z3210 |
| Hioki BT3554-92 | BT3554-52 + Wireless Adapter Z3210 (Recommended) |
Spesifikasi Battery Tester Hioki BT3554-50
| BT3554-50 | BT3554-51 | BT3554-52 | |
| Resistance measurement range | 3 mΩ (max. display 3.100 mΩ, resolution 1 μΩ) to 3 Ω (max. display 3.100 Ω, resolution 1 mΩ), 4 ranges Accuracy: ±0.8 % rdg ±6 dgt (3 mΩ range: ±1.0 % rdg ±8 dgt) Testing source frequency: 1 kHz ±30 Hz With function for avoiding noise frequency enabled: 1 kHz ±80 Hz Testing current: 160 mA (3m/30 mΩ range), 16 mA (300 mΩ range), 1.6 mA (3 Ω range) Open terminal Voltage: 5 V peak |
||
| Voltage measurement range | ± 6 V (max. display ±6.000 V, resolution: 1 mV) to ± 60 V (max. display ±60.00 V, resolution: 10 mV), 2 ranges, Accuracy: ±0.08 % rdg ±6 dgt | ||
| Temperature measurement accuracy | Measurement range: -10°C to 60°C (14°F to 140°F), Maximum display: 60.0°C (140.0°F), Resolution 0.1°C (0.1°F), Measurement accuracy*: ±1.0°C (±1.8°F) * When using the Clip Type Lead with Temperature Sensor 9460. * When using the Temperature Probe 9451, add ±0.5°C (±0.9°F) (cable length: 1.5 m [59.1″]). * When using the Temperature Probe 9451S, add ±0.5°C (±0.9°F) (cable length: 0.1 m [3.94″]). BT3554-50 standalone accuracy with simulated input: ±0.5°C (±0.9°F) |
||
| Absolute max. input voltage | 60 V DC max. (No AC input) | ||
| Measurement time | 100 ms | ||
| Response time | Approx. 1.6 sec. | ||
| Comparator | Compares measured values with set threshold values to make judgments and reports them to the user. Judgment notification method: Results are displayed as shown below (segment) and beeping tones sound When the Voltage value (high): Resistance value (low)= PASS, Resistance value (medium)= WARNING, Resistance value (high)= FAIL When the Voltage value (low): Resistance value (low)= WARNING, Resistance value (medium)= WARNING, Resistance value (high)= FAIL If the judgment result is WARNING or FAIL, the audio tone is accompanied by a red backlight. User-selectable voltage judgment method: ABS (absolute value judgment), POL (polarity judgment ) Savable settings: 200 tables |
||
| Memory functionality | Operation: Save, load, and delete measurement data, Save and delete profile information, Number of data sets: 6000, Memory architecture: 500 data sets per unit (12 units) Saved data: Saved measurement data is linked to profile information.1. Measurement data: Data can be saved, loaded, and deleted by operating the instrument. -1. Date and time -2. Resistance value, voltage value, and temperature -3. Comparator threshold value and judgment result2. Profile information: Profile information can be saved, loaded, and deleted using a supported application (GENNECT Cross or GENNECT One). -1. Profile numbers: 1 to 100 (Data (2), (3), and (4) below are saved for each profile number) -2. Location: User-defined comment such as location of UPS -3. Device information: User-defined comment such as UPS management number -4. Battery number: 1 to 500 (start number, end number) |
||
| Measurement Navigator | Operation: Announces the next battery number to be measured via a screen display and audio guidance. Audio output is generated by a connected mobile device when using the Z3210 and a supported application (GENNECT Cross). Preparations: Profile information that’s been registered with a supported application (GENNECT Cross or GENNECT One) must be transferred to the instrument. |
||
| Communication interface | USB Bluetooth® wireless communications (when Z3210 installed) |
||
| Other functions | Temperature measurement (-10.0 to 60.0 °C), Zero-adjustment, Hold, Auto-hold, Auto-memory, Auto-power-save, Clock | ||
| Power supply | LR6 (AA) Alkaline dry battery ×8 Continuous operating time: About 8.3 hr. (without Z3210 installed), About 8.2 hr. (with Z3210 installed and wireless communications active) |
||
| Dimensions and mass | 199 mm (7.83 in)W × 132 mm (5.20 in)H × 60.6 mm (2.39 in)D (with protector), 960 g (33.9 oz) (including batteries and protector) | ||
| Accessories | Carrying Case C1014 ×1, Protector Z5041 ×1, Fuse Set Z5050 ×1, 0 Adj Board ×1, Neck strap ×1, USB cable ×1, Application software CD (GENNECT One) ×1, AA alkaline battery (LR6) ×8, User Manual ×1 | ||
| Instrument only | With Pin Type Lead 9465-10 | With Pin Type Lead L2020 | |
Model No. (Order Code)
| BT3554-50 | Pin Type Lead not included |
|---|---|
| BT3554-51 | Bundled with Pin Type Lead 9465-10 |
| BT3554-52 | Bundled with Pin Type Lead L2020 |
| BT3554-91 | BT3554-51 + Wireless Adapter Z3210 |
| BT3554-92 | BT3554-52 + Wireless Adapter Z3210 (Recommended) |

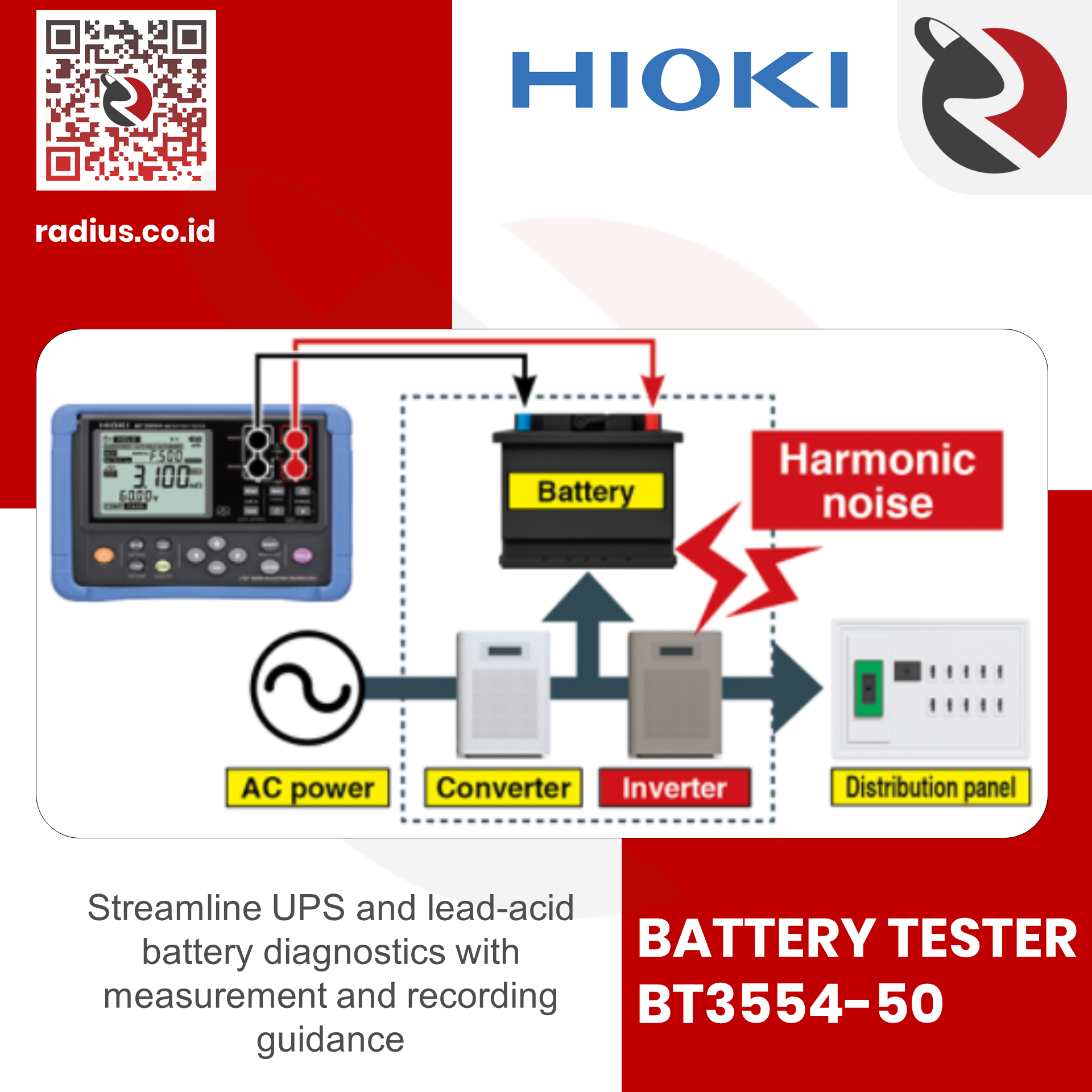

Secara akurat menilai kerusakan baterai timbal-asam menggunakan teknologi eksklusif proprietary

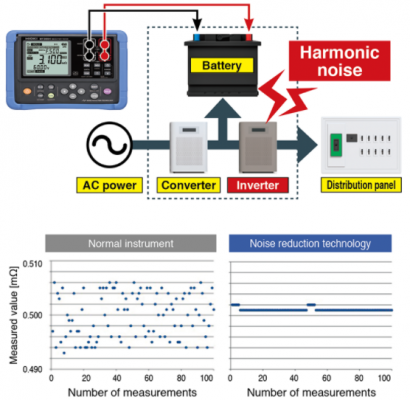

Battery Tester BT3554-50 yang baru menetapkan standar baru untuk diagnostik baterai UPS dan timbal-asam. Karena resistansi internal dan tegangan baterai diukur menggunakan metode impedansi, diagnostik dapat dilakukan saat baterai terhubung ke perangkat induknya, tanpa membuatnya offline. Teknologi pengurangan kebisingan eksklusif memungkinkan pengukuran yang lebih akurat, bahkan di lingkungan yang bising.
Dukungan nirkabel
Kemampuan komunikasi nirkabel untuk kenyamanan yang lebih besar
Kompatibel dengan Adaptor Nirkabel Z3210 (opsional). Ini mentransfer pengukuran ke ponsel cerdas atau tablet Anda dan memungkinkan Anda membuat laporan dengan cepat dengan foto dan gambar lapangan.

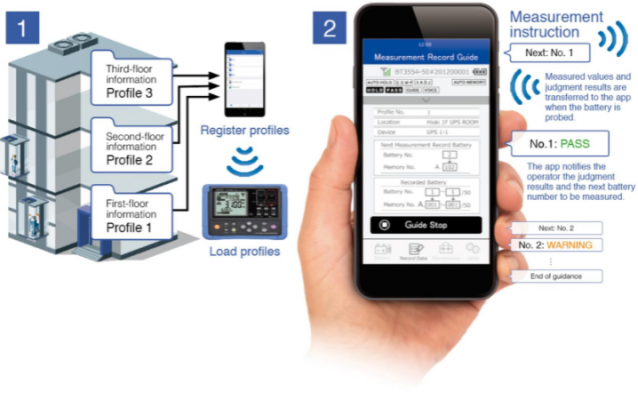

Nikmati panduan pengukuran dan fungsionalitas manajemen data yang mudah dengan perangkat lunak terbaru
Saat Hioki BT3554-50 dipasangkan dengan aplikasi seluler khusus (GENNECT Cross), perangkat seluler akan memberikan panduan audio yang mengumumkan nomor baterai berikutnya yang akan diukur. Fitur ini membantu mencegah pengukuran yang salah. Anda juga dapat mengatur informasi lokasi pengukuran dan nomor baterai terlebih dahulu untuk membuat profil yang akan ditautkan ke data pengukuran dan hasil diagnostik. Kemampuan ini menyederhanakan manajemen data, bahkan saat melakukan pekerjaan diagnostik pada baterai dalam jumlah besar.
Dapatkan Hasil Dengan Cepat Dalam 2 Detik
Cukup sentuh test lead ke terminal baterai untuk menangkap data kondisi baterai dengan mudah dengan Penguji Baterai atau Battery Tester Hioki BT3554-50. Secara otomatis menyimpan hasil pengukuran menggunakan fungsi auto-hold atau auto-memory hanya dalam 2 detik, pengurangan 60% dari produk lama.

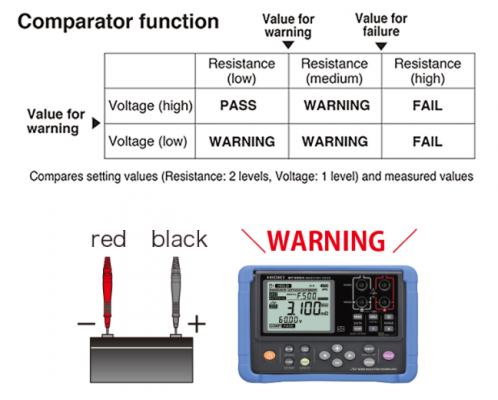

Menghasilkan penilaian komparatif berdasarkan resistansi dan tegangan internal baterai timbal-asam
Dengan menggunakan fungsi pembandingnya untuk secara bersamaan mengukur resistansi internal dan tegangan baterai timbal-asam, nikel-kadmium, atau nikel-hidrida, Hioki BT3554-50 dapat menghasilkan penilaian komparatif yang mengukur degradasi sel berdasarkan nilai ambang yang ditentukan pengguna.
Selanjutnya, deteksi tanda tegangan memfasilitasi penentuan seketika apakah baterai telah terhubung dengan benar dalam sistem UPS yang baru dipasang.

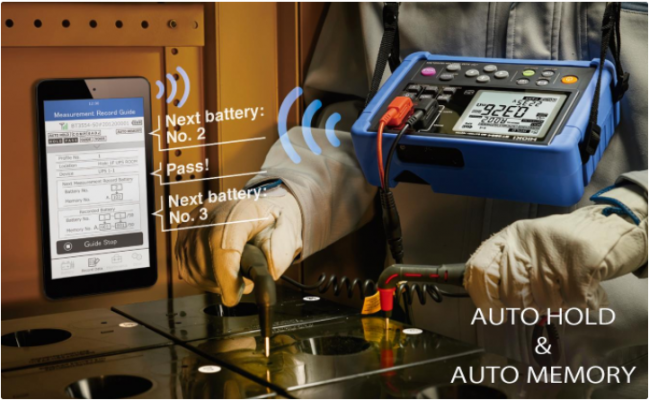

Menyimpan data dengan mudah hanya dengan menempatkan kabel kontak dengan terminal baterai
Fungsi auto-hold Hioki BT3554-50 secara otomatis menyimpan nilai terukur setelah stabil. Fungsi auto-memori instrumen, yang secara otomatis menyimpan nilai terukur yang dihasilkan dari fungsi auto-hold di memori internalnya, lebih merampingkan tugas kerja.

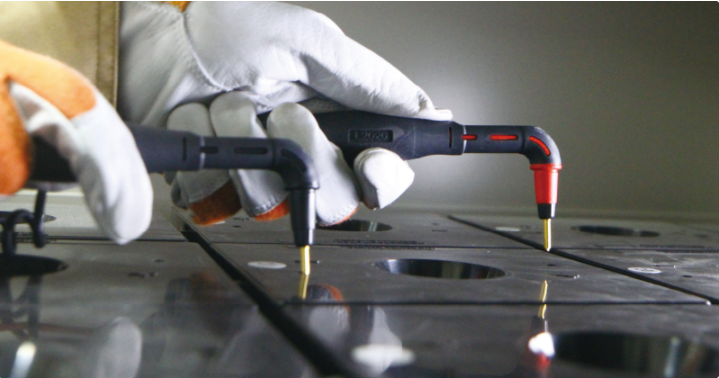

Lead baru untuk pengukuran yang lebih nyaman di panel distribusi dan lokasi terbatas lainnya
Pin Type Lead L2020 dengan ujung berbentuk L tersedia sebagai opsi baru. Desainnya secara signifikan meningkatkan kemudahan penggunaan saat memeriksa baterai yang dipasang di lokasi terbatas.
Cara menggunakan Battery Tester: Mengamati Hasil Pengukuran yang Diambil Secara Nirkabel di Perangkat Seluler
Nilai terukur yang ditangkap oleh Penguji Baterai Hioki BT3554-50 dengan teknologi nirkabel Bluetooth dapat ditampilkan dan disimpan ke perangkat seluler secara nirkabel. (Saat menggunakan Adaptor Nirkabel Z3210)
Hasilnya juga dapat digunakan untuk membuat laporan otomatis. Cukup instal aplikasi GENNECT Cross gratis ke perangkat seluler Anda dan sambungkan ke Hioki BT3554-50. Laporan yang dibuat di perangkat seluler Anda bahkan dapat dikirim melalui email ke kantor untuk lebih meningkatkan efisiensi kerja. Data yang diunggah oleh aplikasi Gennect Cross juga dapat dimuat ke PC untuk melihat status historis baterai yang ditentukan sebagai grafik.

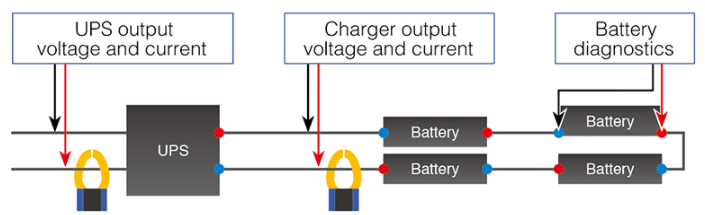

Aplikasi: Kelola data inspeksi UPS lainnya bersama-sama
GENNECT dapat berfungsi sebagai gudang pusat untuk mengelola data dari clamp meter Hioki dan instrumen lainnya.
Contoh: inspeksi UPS
1. Pengukuran ACV sistem UPS (CM4372, CM4374)
2. Pengukuran DCV (CM4372, CM4374)
3. Pengukuran arus AC/DC (CM4372, CM4374)
4. Pengukuran arus riak (CM4002)
5.Diagnostik degradasi baterai (BT3554-50)
6. Foto di tempat pengukuran

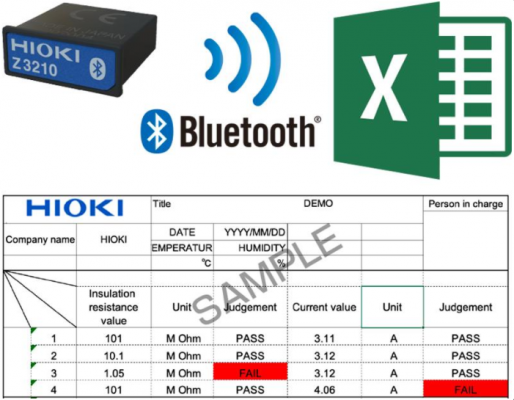

Transfer data pengukuran dengan mudah ke file Excel®: Excel® Direct Input Function
Fungsi Excel® Direct Input memungkinkan Anda untuk memasukkan nilai pengukuran secara langsung dan otomatis ke dalam file Excel® setelah fungsi auto-hold instrumen diaktifkan. (Adaptor Nirkabel Z3210 diperlukan)

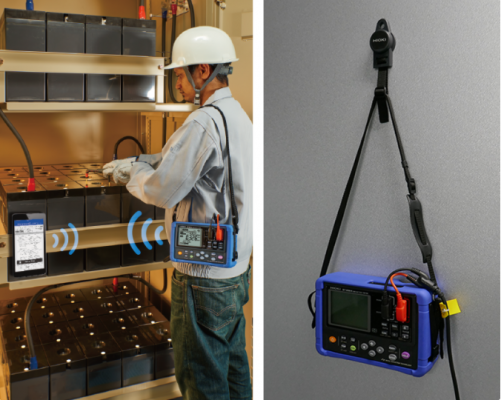

Tali dinding dan bahu memungkinkan Anda bekerja dengan kedua tangan
Jika Anda mengukur sejumlah baterai di area yang luas, gunakan tali bahu yang disertakan untuk membawa instrumen saat melakukan pengukuran. Atau jika ada banyak baterai di satu lokasi, gunakan Magnetic Strap Z5020 (dijual terpisah) untuk menggantung instrumen di dinding saat Anda bekerja.
