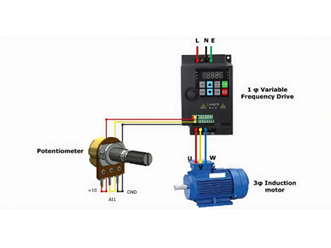

Perkembangan teknologi industri telah membawa perubahan besar pada sistem kelistrikan modern. Saat ini, hampir setiap fasilitas industri menggunakan berbagai peralatan elektronik berbasis daya seperti Variable Frequency Drive (VFD), Uninterruptible Power Supply (UPS), inverter, mesin CNC, hingga sistem otomasi. Peralatan-peralatan tersebut memang mampu meningkatkan efisiensi proses produksi, namun di sisi lain juga menjadi sumber munculnya harmonisa (harmonic distortion) yang dapat menurunkan kualitas daya (power quality).
Harmonisa sering kali tidak disadari keberadaannya karena sistem masih dapat beroperasi secara normal. Akan tetapi, dalam jangka panjang harmonisa dapat menyebabkan transformator mengalami overheating, kapasitor bank cepat rusak, kabel netral membawa arus berlebih, bahkan memicu gangguan pada peralatan elektronik yang sensitif.
Salah satu teknologi yang banyak digunakan untuk mengatasi permasalahan tersebut adalah Active Harmonic Filter (AHF). Berbeda dengan filter pasif yang hanya bekerja pada frekuensi tertentu, AHF mampu mendeteksi dan mengurangi harmonisa secara aktif mengikuti perubahan kondisi beban.
Apa Itu Active Harmonic Filter (AHF)?

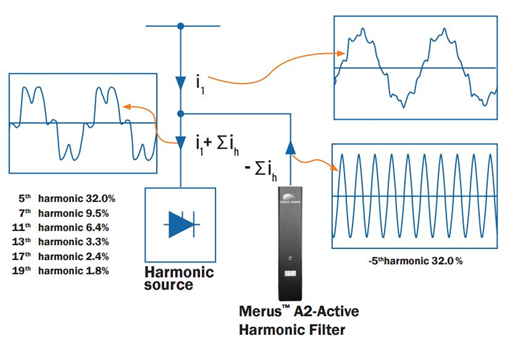

Active Harmonic Filter (AHF) adalah perangkat elektronik daya yang dirancang untuk mengurangi arus harmonisa pada sistem kelistrikan dengan cara menghasilkan arus kompensasi yang memiliki besar sama namun berlawanan fase terhadap arus harmonisa yang terukur.
Secara sederhana, AHF bekerja seperti sistem noise cancelling pada headphone. Jika headphone menghasilkan gelombang suara yang berlawanan untuk menghilangkan kebisingan, maka AHF menghasilkan arus kompensasi yang berlawanan terhadap arus harmonisa sehingga keduanya saling meniadakan.
Hasilnya, arus yang ditarik dari sumber listrik menjadi lebih mendekati bentuk gelombang sinusoidal ideal.
Karena bekerja secara aktif menggunakan sistem kontrol digital, AHF mampu menyesuaikan kompensasi secara otomatis ketika kondisi beban berubah, sehingga sangat cocok digunakan pada instalasi dengan karakteristik beban yang dinamis.
Apa Itu Harmonic Distortion?
Untuk memahami fungsi AHF, kita perlu mengenal terlebih dahulu apa yang dimaksud dengan harmonisa.

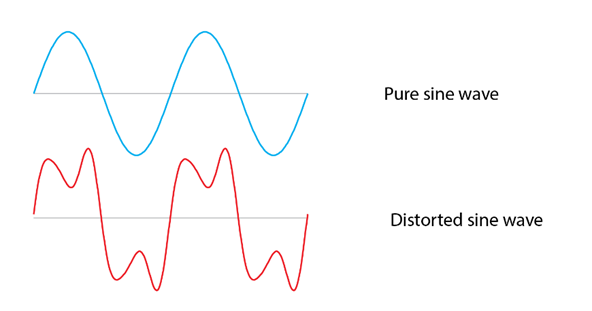

Pada sistem tenaga listrik ideal, arus dan tegangan berbentuk gelombang sinus murni dengan frekuensi dasar 50 Hz (atau 60 Hz di beberapa negara). Namun, ketika sistem menggunakan beban nonlinier, bentuk gelombang tersebut menjadi terdistorsi dan menghasilkan frekuensi tambahan yang merupakan kelipatan dari frekuensi dasar.
Frekuensi tambahan inilah yang disebut harmonic atau harmonisa.
Beberapa sumber harmonisa yang umum ditemukan di industri antara lain:
- Variable Frequency Drive (VFD)
- UPS
- Rectifier
- Inverter PLTS
- Mesin las listrik
- LED Driver
- Server dan Data Center
- EV Charger
- Mesin CNC
Semakin banyak beban nonlinier yang digunakan, semakin tinggi pula potensi distorsi harmonisa pada sistem.
Dampak Harmonic Terhadap Sistem Kelistrikan
Harmonisa bukan hanya mengubah bentuk gelombang listrik, tetapi juga meningkatkan rugi-rugi energi dan mempercepat penurunan performa berbagai peralatan listrik.
Beberapa dampak yang sering ditemukan di lapangan antara lain:
- Transformator mengalami kenaikan temperatur akibat bertambahnya rugi-rugi inti dan kumparan.
- Kabel netral membawa arus yang lebih besar, terutama akibat harmonisa orde ketiga.
- Capacitor bank mengalami overheating sehingga umur pakainya menjadi lebih pendek.
- Motor listrik mengalami penurunan efisiensi dan peningkatan getaran.
- MCB atau fuse lebih sering trip tanpa penyebab yang jelas.
- Konsumsi energi meningkat akibat bertambahnya losses pada sistem distribusi.
Jika dibiarkan, kondisi tersebut tidak hanya meningkatkan biaya operasional tetapi juga memperbesar risiko terjadinya gangguan produksi.
Fungsi Active Harmonic Filter (AHF)
Selain mengurangi harmonisa, Active Harmonic Filter juga memberikan berbagai manfaat lain terhadap sistem tenaga listrik.
- Mengurangi Total Harmonic Distortion (THD)
Fungsi utama AHF adalah menurunkan nilai Total Harmonic Distortion (THDi) sehingga kualitas arus menjadi lebih baik.
- Mengurangi Overheating
Dengan berkurangnya harmonisa, rugi-rugi tambahan pada transformator, kabel, dan panel listrik juga ikut berkurang sehingga temperatur operasi menjadi lebih rendah.
- Memperpanjang Umur Peralatan
Transformator, motor listrik, dan capacitor bank dapat bekerja dalam kondisi yang lebih stabil sehingga umur pakainya meningkat.
- Meningkatkan Efisiensi Sistem
Arus harmonisa menimbulkan losses tambahan. Ketika harmonisa berkurang, efisiensi distribusi energi juga meningkat.
- Membantu Memenuhi Standar Power Quality
AHF sering digunakan sebagai salah satu solusi untuk membantu memenuhi rekomendasi standar seperti IEEE Std 519-2022 terkait pengendalian harmonisa.
Kelebihan Active Harmonic Filter (AHF)
Dibandingkan solusi pasif, AHF memiliki sejumlah keunggulan, di antaranya:
- Mengurangi harmonisa secara aktif dan real-time.
- Efektif pada berbagai orde harmonisa.
- Mengikuti perubahan beban secara otomatis.
- Risiko resonansi relatif rendah.
- Mudah ditingkatkan kapasitasnya dengan penambahan modul.
- Cocok untuk sistem dengan beban yang dinamis.
Hal Yang Perlu Dipertimbangkan Sebelum Memasang AHF
Meskipun menawarkan banyak manfaat, pemasangan Active Harmonic Filter tetap memerlukan analisis yang tepat.
Beberapa hal yang perlu diperhatikan antara lain:
- Tingkat Total Harmonic Distortion (THDi) pada sistem.
- Jenis dan karakteristik beban nonlinier.
- Kapasitas transformator.
- Profil perubahan beban.
- Target kualitas daya yang ingin dicapai.
Karena itu, pengukuran menggunakan Power Quality Analyzer menjadi langkah awal yang sangat penting sebelum menentukan kapasitas AHF yang dibutuhkan.
Kapan Active Harmonic Filter (AHF) Menjadi Pilihan Yang Tepat?
AHF umumnya direkomendasikan apabila sistem memiliki kondisi berikut:
- Nilai THDi melebihi batas yang direkomendasikan.
- Banyak menggunakan Variable Frequency Drive (VFD).
- Memiliki UPS atau inverter dalam jumlah besar.
- Beban berubah secara dinamis sepanjang waktu.
- Transformator sering mengalami overheating.
- Sistem membutuhkan peningkatan kualitas daya sesuai standar.
Sebaliknya, apabila permasalahan utama adalah melindungi capacitor bank dari risiko resonansi harmonisa, maka solusi seperti detuned reactor sering kali lebih tepat. Perangkat tersebut akan dibahas secara khusus pada artikel berikutnya.
Meningkatnya penggunaan beban nonlinier membuat permasalahan harmonisa menjadi salah satu tantangan utama dalam sistem kelistrikan modern. Jika tidak ditangani dengan baik, harmonisa dapat menurunkan efisiensi sistem, mempercepat kerusakan peralatan, hingga meningkatkan biaya operasional.
Active Harmonic Filter (AHF) hadir sebagai solusi yang mampu mengurangi harmonisa secara aktif melalui injeksi arus kompensasi yang bekerja mengikuti perubahan kondisi beban. Dengan teknologi ini, kualitas daya dapat ditingkatkan, rugi-rugi energi berkurang, dan keandalan sistem kelistrikan menjadi lebih baik.
Namun demikian, perlu dipahami bahwa AHF bukanlah solusi yang dapat diterapkan secara seragam pada setiap instalasi. Pemilihan kapasitas dan jenis solusi harus didasarkan pada hasil pengukuran power quality serta analisis karakteristik sistem. Langkah ini penting agar investasi yang dilakukan benar-benar memberikan manfaat yang optimal.
Apabila Anda ingin mengetahui kondisi kualitas daya pada instalasi Anda atau membutuhkan rekomendasi solusi harmonisa yang sesuai, konsultasikan kebutuhan tersebut dengan tim yang berpengalaman. Analisis yang tepat sejak awal akan membantu memastikan bahwa solusi yang diterapkan efektif, efisien, dan sesuai dengan kebutuhan sistem.
Jangan biarkan masalah harmonisa menurunkan performa sistem kelistrikan dan meningkatkan biaya operasional di perusahaan Anda. Jika Anda ingin mengetahui kondisi Power Quality pada instalasi atau membutuhkan rekomendasi solusi Active Harmonic Filter (AHF) yang tepat, tim PT Radius Allkindo Electric siap membantu.
Hubungi kami sekarang juga melalui tombol WhatsApp di pojok kanan bawah untuk konsultasi, pengukuran Power Quality, atau mendapatkan rekomendasi solusi yang sesuai dengan kebutuhan sistem kelistrikan Anda. Tim kami siap membantu Anda mewujudkan instalasi yang lebih andal, efisien, dan sesuai standar.
Author: Muhamad Nurhuda Din Nulloh
References
- IEEE Power & Energy Society. (2022). IEEE Std 519-2022: IEEE Recommended Practice and Requirements for Harmonic Control in Electric Power Systems. IEEE.
- IEC. (2019). IEC 61000-4-30: Electromagnetic Compatibility (EMC) – Testing and Measurement Techniques – Power Quality Measurement Methods. International Electrotechnical Commission.
- IEC. (2020). IEC 61000-3-6: Assessment of Emission Limits for Distorting Loads in MV, HV, and EHV Power Systems. International Electrotechnical Commission.
- Dugan, R. C., McGranaghan, M. F., Santoso, S., & Beaty, H. W. (2012). Electrical Power Systems Quality (3rd ed.). McGraw-Hill Education.
