Penjepit arus presisi Hioki memungkinkan pengukuran arus AC dan DC yang akurat dan non-intrusif tanpa mengganggu sirkuit.
Penjepit arus presisi digunakan di mana akurasi, kemudahan penggunaan, dan dampak minimal pada pengaturan pengujian sangat penting, termasuk pengukuran di dalam kendaraan (termasuk WLTP), pengujian daya elektronik, efisiensi analisis, dan pengukuran di lingkungan yang sulit diakses.
Fitur Utama :
- Bandwidth frekuensi DC hingga 70 kHz, Arus terukur 2000 A DC, 1400 A AC
- Akurasi gabungan terjamin saat digunakan dengan penganalisis daya Hioki
- Plug-and-play dengan Penganalisis Daya Hioki dan Memory HiCorder
- Ideal untuk digunakan dalam pengujian lingkungan dengan rentang suhu luas -40°C hingga 85°C
- Ideal untuk evaluasi inverter EV dan evaluasi PCS pembangkit listrik PV
- Pengoperasian satu tangan dan mekanisme penguncian yang kokoh

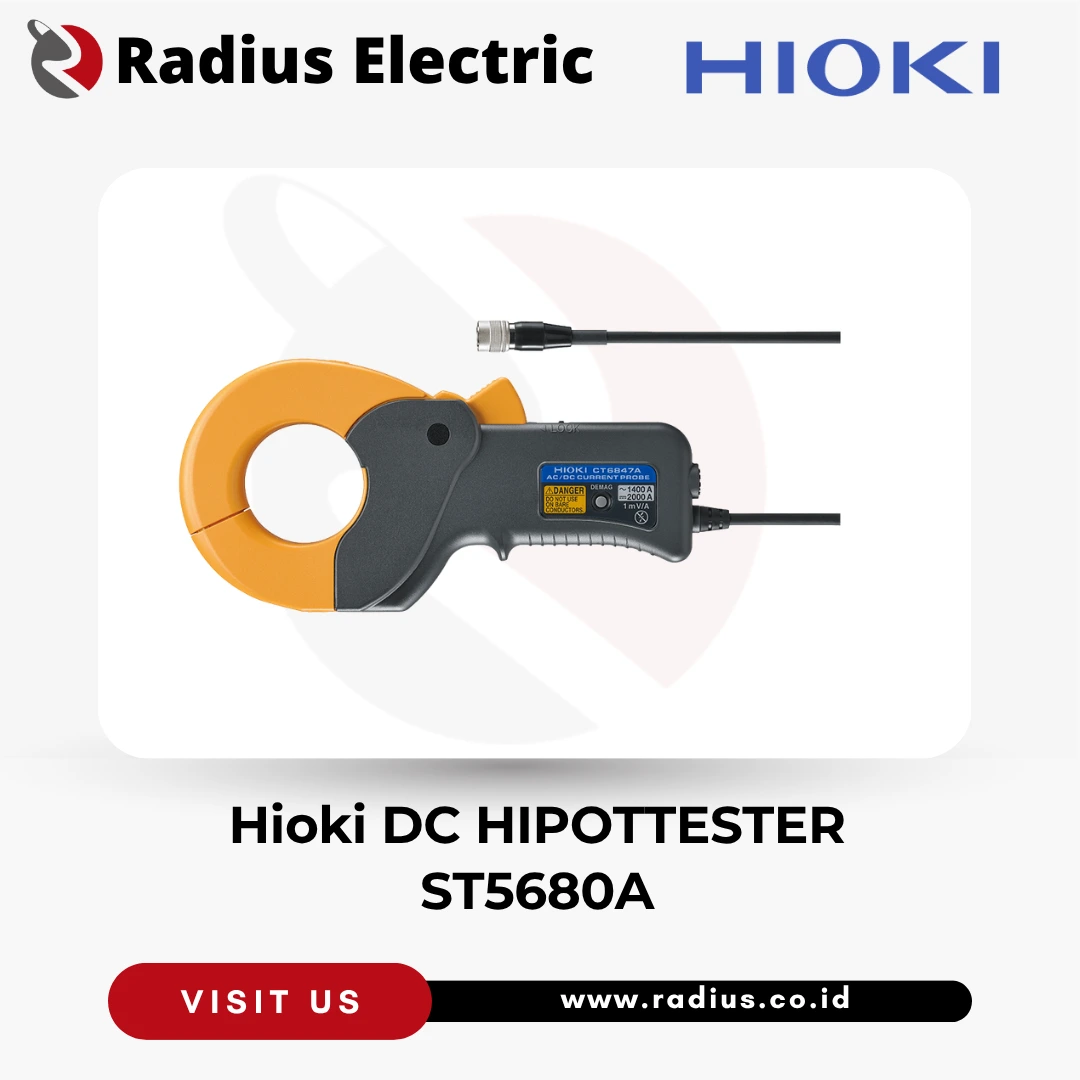

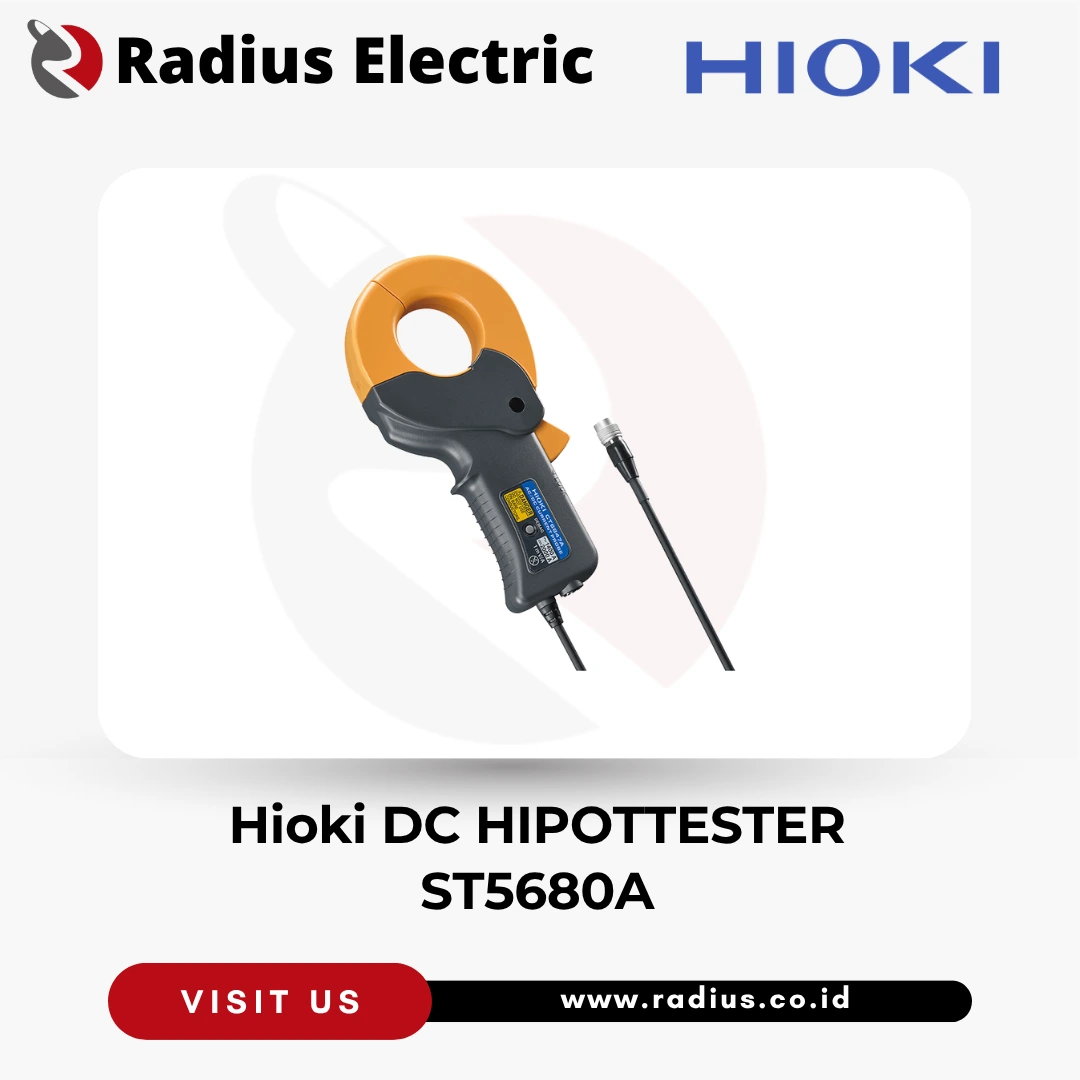

Nomor Model (Kode Pesanan)
CT6847A
Sensor tipe penjepit yang menghilangkan kebutuhan untuk memotong saluran
Sensor arus tipe penjepit dapat dipasang tanpa memotong saluran yang diukur. Berkat desain tersebut, sensor ini dapat mengukur arus dalam aplikasi di mana pemotongan saluran tidak memungkinkan, termasuk pengujian kendaraan listrik pada dinamometer sasis dan evaluasi sistem tenaga surya operasional.
Pengujian keandalan jangkauan yang sesuai dengan standar internasional WLTP
Seri CT6840A dapat mengukur arus pada kendaraan yang beroperasi karena tidak perlu memotong kabel. Dikombinasikan dengan penganalisis daya, instrumen ini dapat secara akurat mengintegrasikan arus dan daya selama pengisian dan pengosongan baterai sistem untuk melakukan pengukuran konsumsi energi kendaraan yang sesuai dengan WLTP.
Mewujudkan presisi pengukuran yang tak tertandingi dalam desain bergaya penjepit
Meskipun sensor arus model penjepit umumnya dipuji karena kenyamanannya, sensor ini biasanya memiliki kelemahan dalam hal presisi pengukuran. Namun, seri CT6840A menghadirkan presisi pengukuran yang tak tertandingi dalam desain bergaya penjepit, memungkinkan pengukuran daya DC yang akurat pada kendaraan listrik bertenaga baterai dan sistem tenaga surya.
Pengukuran arus yang akurat di seluruh rentang suhu operasi yang luas dari -40°C hingga 85°C
Karakteristik suhu merupakan masalah bagi sensor arus yang dapat menangani arus DC. Seri CT6840A menggunakan metode deteksi gerbang fluks. Tidak seperti metode deteksi elemen Hall standar, metode gerbang fluks lebih tahan terhadap variasi suhu, memungkinkan instrumen untuk mengukur arus secara akurat di berbagai lingkungan pengujian.
Dapatkan hasil daya yang andal dengan pengaturan yang tepat—secara otomatis
Saat dipasangkan dengan penganalisis daya yang kompatibel, kesalahan pergeseran fasa pada sensor arus akan dikoreksi secara otomatis.
Karena HIOKI mendesain dan memproduksi penganalisis daya dan sensor arus sendiri, koreksi dapat diterapkan berdasarkan data inspeksi pabrik. Hal ini meminimalkan kesalahan yang disebabkan oleh variasi antar sensor, bahkan dalam pengukuran dinamis dengan komponen frekuensi tinggi, dan meningkatkan kepercayaan pada hasil evaluasi daya.
Hal ini juga membantu para insinyur untuk dengan cepat mencapai pengaturan yang tepat, bahkan tanpa pengetahuan khusus tentang koreksi fasa.
Unit Catu Daya Eksternal (Kompatibel dengan Berbagai Instrumen Pengukuran)
Unit catu daya eksternal ini memasok daya ke sensor arus dan memungkinkan koneksi ke berbagai instrumen pengukuran, termasuk penganalisis daya, perekam, dan osiloskop*.
Tersedia model saluran tunggal dan empat saluran untuk mendukung berbagai pengaturan pengukuran.
*Hubungkan ke instrumen dengan impedansi input 1 MΩ atau lebih tinggi.
