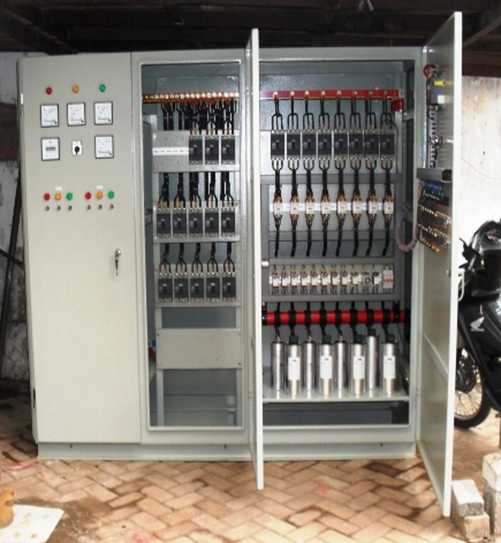

Dalam sistem kelistrikan industri, Power Factor (PF) sering menjadi salah satu parameter yang diperhatikan. Semakin mendekati angka 1, biasanya semakin baik pemanfaatan daya listrik secara keseluruhan.
Karena itu, ketika sebuah industri berhasil meningkatkan PF dari 0,75 menjadi 0,98 setelah memasang capacitor bank, secara sekilas masalah kelistrikan terlihat sudah selesai. Namun, bagaimana jika setelah itu muncul masalah lain? Seperti capacitor bank sering mengalami overheating, fuse putus, contactor bermasalah, atau capacitor harus lebih sering diganti.
Pertanyaannya:
Jika PF sudah 0,98, mengapa capacitor bank masih bermasalah?
Jawabannya tidak selalu terletak pada nilai PF. Ada parameter Power Quality lain yang perlu diperhatikan, salah satunya adalah harmonic dan kemungkinan terjadinya resonansi antara capacitor bank dengan sistem kelistrikan.
Sebelum membahas resonansi, ada satu hal penting yang perlu dipahami:
Power Factor yang baik tidak otomatis berarti seluruh kondisi Power Quality dalam sistem juga baik.

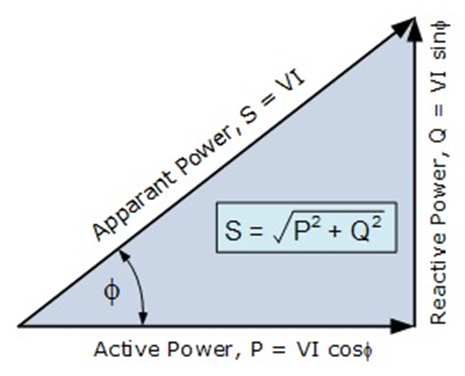

PF secara sederhana menggambarkan hubungan antara daya aktif yang digunakan dengan daya semu dalam sistem.

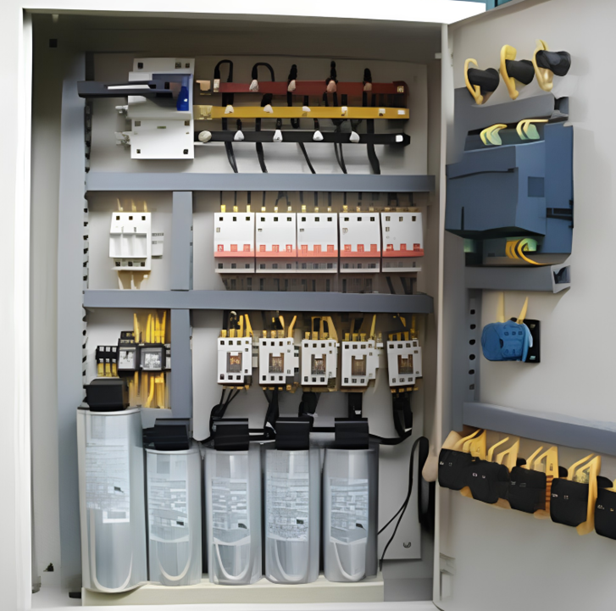

Ketika capacitor bank digunakan, daya reaktif yang dibutuhkan dari sumber dapat dikompensasi sehingga PF dapat meningkat.

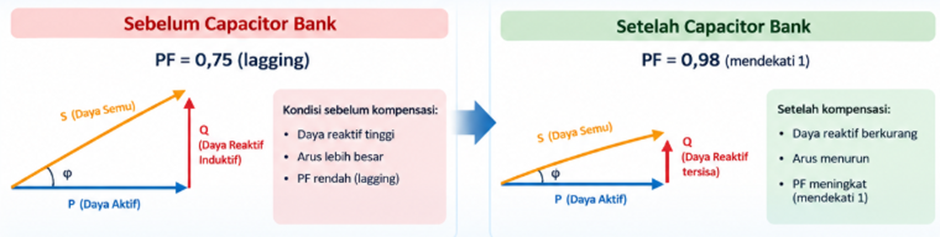

Misalnya sebelum pemasangan capacitor bank:
PF = 0,75
Setelah capacitor bank bekerja:
PF = 0,98
Secara fungsi, capacitor bank berhasil melakukan kompensasi daya reaktif.
Namun, angka tersebut belum menjawab beberapa pertanyaan lain:
- Apakah mempengaruhi nilai harmonic?
- Apakah tegangan mengalami distorsi?
- Apakah terdapat transient saat capacitor bank switching?
- Apakah terdapat interaksi antara capacitor bank dan harmonic?
- Apakah sistem memiliki kemungkinan resonansi?
- Apakah kondisi tersebut berubah ketika capacitor bank ON dan OFF?
Artinya, PF sebaiknya tidak menjadi satu-satunya parameter ketika mengevaluasi kondisi sistem kelistrikan.
Mengapa Capacitor Bank Bisa Berhubungan dengan Harmonic?
Dalam sistem industri modern, banyak peralatan menggunakan beban non-linear, seperti:
- Variable Frequency Drive (VFD)
- UPS
- Rectifier
- Inverter
- Switching power supply
- Battery charger
- Welding equipment
- Peralatan elektronik industri lainnya

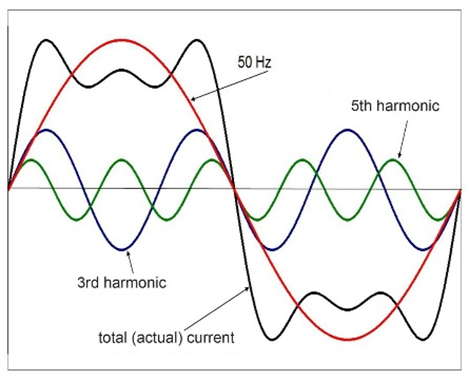

Beban-beban tersebut dapat menghasilkan arus dengan bentuk gelombang yang tidak lagi sinusoidal sempurna.
Akibatnya muncul komponen frekuensi selain frekuensi fundamental 50 Hz.
Contohnya:
- Fundamental → 50 Hz
- Harmonic ke-3 → 150 Hz
- Harmonic ke-5 → 250 Hz
- Harmonic ke-7 → 350 Hz
- Harmonic ke-11 → 550 Hz
Masalahnya, capacitor bank tidak hanya berfungsi sebagai kompensator daya reaktif. Dengan menambahkan kapasitansi dalam jumlah besar ke sistem, capacitor bank juga dapat mengubah karakteristik impedansi sistem terhadap frekuensi.
Di sinilah hubungan antara capacitor bank dan resonansi mulai menjadi penting.
Apa Itu Resonansi pada Sistem Kelistrikan?
Secara sederhana, resonansi terjadi ketika elemen induktif (L) dan kapasitif (C) dalam sistem berinteraksi pada frekuensi tertentu.
Sumber sifat induktif dalam sistem dapat berasal dari:
- Transformer
- Motor
- Kabel
- Jaringan distribusi
- Impedansi sistem
Sementara itu, sifat kapasitif dapat berasal dari:
- Capacitor bank
- Kabel tertentu
- Filter kapasitif
- Elemen kapasitif lainnya

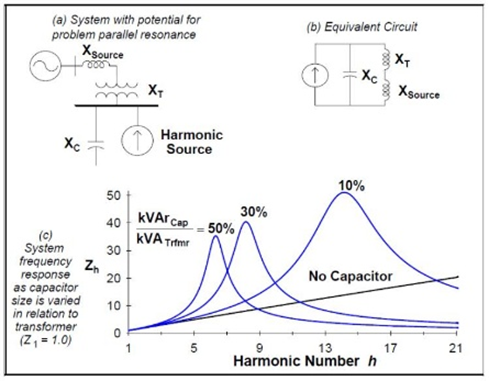

Ketika kedua karakteristik tersebut berinteraksi, sistem memiliki frekuensi resonansi tertentu.
Jika frekuensi resonansi tersebut berdekatan dengan salah satu frekuensi harmonic yang terdapat dalam sistem, harmonic tersebut dapat mengalami amplifikasi.
Secara sederhana:
Beban non-linear → menghasilkan harmonic
↓
Capacitor bank → mengubah karakteristik sistem
↓
Induktansi sistem + kapasitansi capacitor bank
↓
Terbentuk kondisi resonansi pada frekuensi tertentu
↓
Harmonic tertentu dapat teramplifikasi
Mengapa Resonansi Bisa Membuat Capacitor Bank Bermasalah?
Inilah bagian yang sering luput ketika engineer hanya melihat PF. Misalnya sebuah sistem memiliki harmonic ke-5 pada 250 Hz. Di sisi lain, kombinasi antara induktansi sistem dan capacitor bank menghasilkan kondisi resonansi di sekitar frekuensi tersebut.
Ketika keduanya berdekatan:
Harmonic ke-5 → mengalami amplifikasi
Akibatnya, arus harmonic yang mengalir pada sistem dapat meningkat. Capacitor bank kemudian harus menghadapi kondisi arus yang lebih besar dan distorsi waveform yang lebih tinggi.
Dalam kondisi tertentu, hal tersebut dapat menyebabkan:
- Capacitor mengalami overheating
- Fuse capacitor sering putus
- Capacitor mengalami stress
- Umur capacitor menjadi lebih pendek
- Contactors mengalami stress
- Voltage distortion meningkat
- Gangguan Power Quality menjadi lebih serius
Jadi, bukan berarti capacitor bank merupakan sumber harmonic.
Yang lebih tepat adalah:
Capacitor bank dapat mengubah karakteristik sistem sehingga pada kondisi tertentu harmonic yang sudah ada dapat mengalami amplifikasi akibat resonansi.
Perbedaan pemahaman ini penting dalam melakukan troubleshooting.
Bagaimana Cara Mengetahui Apakah Ada Kemungkinan Resonansi?
Salah satu pendekatan yang dapat dilakukan adalah membandingkan kondisi sistem ketika capacitor bank OFF dan ON.
Misalnya:
Capacitor Bank OFF
- PF = 0,82
- Current THD = 12%
- Voltage THD = 2%
Kemudian capacitor bank diaktifkan.
Capacitor Bank ON
- PF = 0,98
- Current THD = 30%
- Voltage THD = 5%
PF memang meningkat.
Tetapi terdapat perubahan yang cukup signifikan pada kondisi harmonic.
Hal tersebut belum otomatis membuktikan bahwa telah terjadi resonansi, tetapi menjadi indikasi yang perlu dianalisis lebih lanjut.

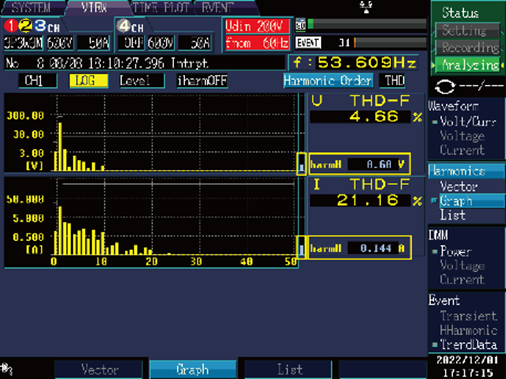

Engineer dapat melihat:
- Harmonic order yang dominan
- Perubahan harmonic sebelum dan sesudah capacitor bank aktif
- Voltage THD
- Current THD
- Bentuk waveform
- Event ketika capacitor switching
- Perubahan tegangan dan arus
- Kondisi beban pada saat kejadian
Dengan pendekatan tersebut, analisis tidak berhenti pada:
“PF sudah bagus.”
Tetapi berkembang menjadi:
“Apa yang terjadi pada sistem ketika capacitor bank bekerja?”
Jangan Lupa: Switching Capacitor Bank Juga Bisa Menimbulkan Transient

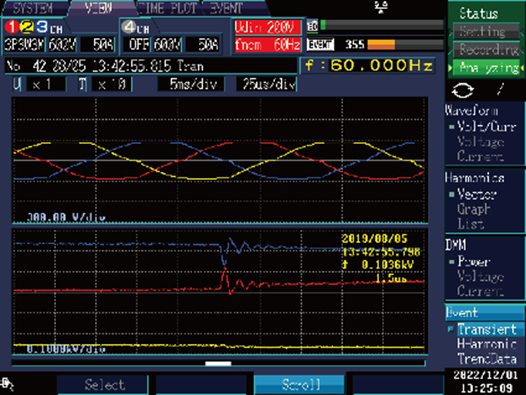

Selain harmonic resonance, satu hal lain yang perlu diperhatikan adalah transient ketika capacitor bank melakukan switching.
Saat capacitor bank dihubungkan ke sistem, terjadi perubahan kondisi listrik yang sangat cepat.
Perubahan tersebut dapat menghasilkan transient voltage atau current.
Secara sederhana:
Capacitor OFF
→
Switching
→
Capacitor ON
→
Transient
Jika kejadian tersebut berulang dalam jangka panjang atau terjadi dalam kondisi sistem yang tidak sesuai, transient juga perlu diperhatikan dalam investigasi Power Quality.
Karena itu, ketika capacitor bank bermasalah, pemeriksaan tidak seharusnya hanya fokus pada harmonic.
Harmonic, resonance, dan switching transient dapat menjadi bagian dari investigasi yang saling berkaitan.
Apa Saja yang Sebaiknya Diukur?

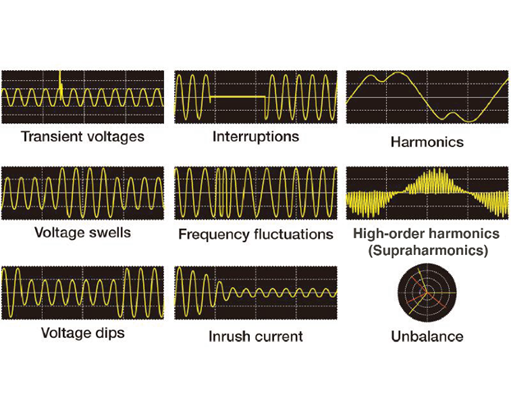

Jika sebuah capacitor bank sering bermasalah, engineer dapat melakukan monitoring Power Quality untuk melihat kondisi sistem secara lebih menyeluruh.
Beberapa parameter yang dapat diperhatikan antara lain:
| Parameter | Apa yang dapat diketahui? |
| Voltage RMS | Kondisi level tegangan |
| Current RMS | Besarnya arus yang mengalir |
| Power Factor | Kondisi faktor daya |
| Voltage THD | Tingkat distorsi tegangan |
| Current THD | Tingkat distorsi arus |
| Individual Harmonic | Harmonic orde tertentu yang dominan |
| Waveform | Bentuk gelombang tegangan dan arus |
| Transient/Event | Kejadian gangguan dan waktu terjadinya |
| Frequency Spectrum | Distribusi komponen frekuensi |
Yang menarik adalah melakukan pengukuran pada kondisi:
Capacitor Bank OFF → Capacitor Bank ON
Kemudian membandingkan hasilnya.
Dari sini engineer dapat melihat apakah terdapat perubahan signifikan pada Power Quality ketika capacitor bank mulai bekerja.
Bagaimana Jika Ditemukan Harmonic Tinggi?
Jika hasil pengukuran menunjukkan harmonic tinggi, jangan langsung mengambil kesimpulan bahwa capacitor bank harus dilepas.
Pertama-tama perlu dicari tahu:
Dari mana harmonic tersebut berasal?
Misalnya dari:
- VFD
- UPS
- Rectifier
- Inverter
- Welding machine
- Switching power supply
Setelah sumber harmonic diketahui, barulah dapat dipertimbangkan metode mitigasi yang sesuai.
Tergantung kondisi sistem, beberapa pendekatan dapat melibatkan:
- Harmonic filter
- Detuned reactor
- Passive filter
- Active harmonic filter
- Perubahan konfigurasi sistem
- Evaluasi kapasitas capacitor bank
- Evaluasi resonance frequency
Pemilihan solusi sebaiknya dilakukan berdasarkan hasil pengukuran dan karakteristik sistem, bukan hanya berdasarkan nilai PF.
Jadi, Apakah Capacitor Bank Salah?
Belum tentu.
Capacitor bank tetap merupakan salah satu metode penting untuk melakukan power factor correction.
Masalahnya adalah ketika capacitor bank dipandang hanya dari satu sisi:
“PF naik = selesai.”
Dalam sistem kelistrikan industri, kondisi jaringan jauh lebih kompleks.
Ada:
Utility
↓
Transformer
↓
Kabel
↓
Motor
↓
VFD / UPS / Inverter
↓
Capacitor Bank
Semua elemen tersebut saling berinteraksi.
Karena itu, ketika capacitor bank mengalami masalah, engineer perlu melihat sistem secara keseluruhan, bukan hanya capacitor bank sebagai komponen yang mengalami kerusakan.
Kesimpulan
PF 0,98 merupakan indikasi bahwa kompensasi daya reaktif telah bekerja dengan baik, tetapi angka tersebut belum cukup untuk menggambarkan seluruh kondisi Power Quality sistem. Ketika capacitor bank sering mengalami overheating, fuse putus, atau kerusakan berulang, salah satu hal yang perlu diperiksa adalah kondisi harmonic dan kemungkinan resonansi.
Capacitor bank dapat mengubah karakteristik impedansi sistem. Jika karakteristik tersebut berinteraksi dengan harmonic pada frekuensi tertentu, harmonic dapat mengalami amplifikasi dan memberikan stress tambahan pada sistem maupun capacitor bank.
Karena itu, troubleshooting sebaiknya tidak berhenti pada pertanyaan:
“Berapa nilai PF?”
Tetapi dilanjutkan dengan:
“Bagaimana kondisi tegangan, arus, harmonic, waveform, dan event ketika capacitor bank bekerja?”
Dengan melakukan pengukuran Power Quality secara menyeluruh, engineer dapat memperoleh gambaran yang lebih jelas mengenai apa yang sebenarnya terjadi di dalam sistem kelistrikan.
Jadi, ketika PF sudah 0,98 tetapi capacitor bank masih bermasalah, mungkin ada sesuatu yang tidak terlihat hanya dari angka PF.
