Perkembangan teknologi di dunia industri mendorong penggunaan berbagai peralatan elektronik daya seperti Variable Frequency Drive (VFD), inverter, UPS, rectifier, welding machine, hingga charger kendaraan listrik (EV Charger). Peralatan-peralatan tersebut memang memberikan efisiensi dan fleksibilitas operasional, namun di sisi lain juga menjadi sumber utama harmonik pada sistem kelistrikan.
Apabila tidak dikendalikan, harmonik dapat menurunkan kualitas daya (power quality) dan berdampak langsung terhadap keandalan sistem maupun umur pakai peralatan listrik.
Apa Itu Harmonik?

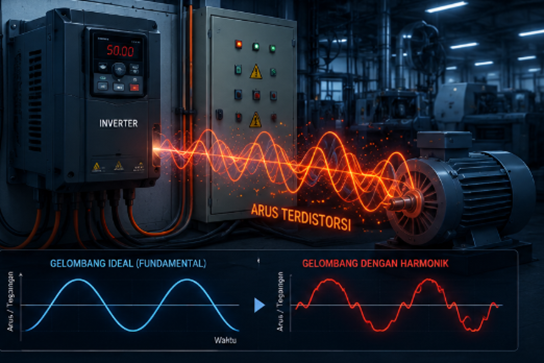

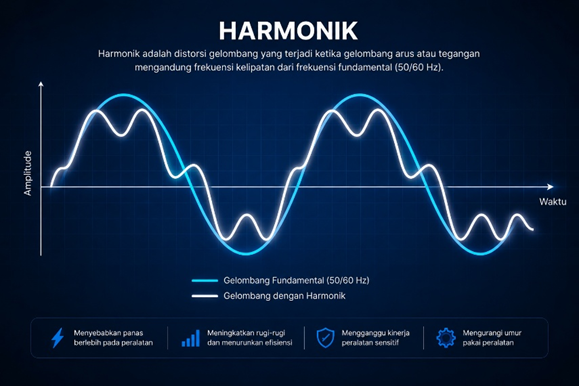

Harmonik adalah komponen gelombang tegangan atau arus yang memiliki frekuensi kelipatan dari frekuensi fundamental (50 Hz atau 60 Hz). Harmonik muncul akibat penggunaan beban non-linear, yaitu beban yang menarik arus tidak sebanding dengan bentuk gelombang tegangannya.
Contoh beban non-linear yang umum ditemukan di industri meliputi:
- Variable Frequency Drive (VFD)
- Inverter
- UPS
- Rectifier
- Switching Power Supply
- Mesin las
- EV Charger
- Peralatan IT dan data center
Semakin banyak beban non-linear yang beroperasi, semakin besar potensi distorsi harmonik pada sistem tenaga listrik.
Dampak Harmonik terhadap Sistem Kelistrikan
Keberadaan harmonik sering kali tidak terlihat secara kasat mata, namun efeknya dapat dirasakan dalam jangka pendek maupun panjang. Beberapa dampak yang umum terjadi antara lain:
- Transformator mengalami kenaikan temperatur akibat rugi-rugi tambahan (eddy current dan stray losses).
- Motor listrik menjadi lebih panas, mengalami getaran, dan umur isolasinya berkurang.
- Kapasitor bank berisiko mengalami overload atau resonansi yang dapat menyebabkan kerusakan.
- Circuit breaker dapat mengalami trip tanpa penyebab yang jelas.
- Nilai faktor daya menjadi kurang optimal.
- Meningkatnya rugi-rugi daya sehingga konsumsi energi bertambah.
- Gangguan pada sistem kontrol, PLC, maupun peralatan elektronik sensitif.
- Penurunan keandalan sistem distribusi tenaga listrik secara keseluruhan.
Pada banyak kasus, masalah tersebut baru diketahui setelah terjadi gangguan operasional atau kerusakan peralatan.
Cara Mengurangi Harmonik
Mitigasi harmonik tidak cukup dilakukan dengan langsung memasang harmonic filter. Solusi yang efektif harus didasarkan pada hasil analisis sistem yang akurat. Beberapa metode yang umum digunakan meliputi:
1. Melakukan Power Quality Analysis
Langkah pertama adalah mengetahui kondisi aktual sistem melalui pengukuran parameter kualitas daya, seperti:
- Total Harmonic Distortion (THD)
- Total Demand Distortion (TDD)
- Tegangan
- Arus
- Faktor daya
- Ketidakseimbangan beban (Unbalance)
- Event tegangan (Sag, Swell, Interruption)
Data tersebut menjadi dasar untuk menentukan sumber harmonik serta tingkat keparahannya.
2. Mengidentifikasi Sumber Harmonik
Tidak semua panel memiliki tingkat harmonik yang sama. Dengan mengetahui sumber utama harmonik, tindakan mitigasi dapat difokuskan pada titik yang paling membutuhkan sehingga investasi menjadi lebih efektif.
3. Memilih Solusi Mitigasi yang Tepat
Berdasarkan hasil analisis, solusi yang dapat diterapkan antara lain:
- Passive Harmonic Filter
- Active Harmonic Filter (AHF)
- Line Reactor
- DC Reactor
- Isolation Transformer
- Multi Pulse Rectifier
- Penyeimbangan beban
- Perbaikan desain sistem distribusi
Pemilihan solusi harus mempertimbangkan karakteristik beban, tingkat harmonik, kapasitas sistem, serta standar yang digunakan, seperti IEEE 519-2014 dan IEC 61000.
4. Melakukan Verifikasi Setelah Perbaikan
Setelah tindakan mitigasi diterapkan, pengukuran ulang diperlukan untuk memastikan bahwa nilai harmonik telah menurun sesuai target dan sistem bekerja lebih stabil.
Pentingnya Pengukuran yang Akurat
Dalam praktiknya, banyak perusahaan langsung memasang harmonic filter tanpa mengetahui kondisi sebenarnya. Pendekatan ini berisiko menghasilkan solusi yang kurang efektif, bahkan dapat menimbulkan masalah baru seperti resonansi atau filter yang tidak sesuai kapasitas.
Oleh karena itu, pengukuran menggunakan Power Quality Analyzer menjadi langkah penting sebelum menentukan metode mitigasi.
Dengan alat yang mampu merekam parameter kelistrikan secara komprehensif, tim engineering dapat memperoleh gambaran menyeluruh mengenai kondisi sistem dan menentukan solusi berdasarkan data, bukan asumsi.
Solusi Pengukuran Power Quality
Sebagai distributor resmi Hioki di Indonesia, PT Radius Allkindo Electric menyediakan layanan Power Quality Analysis menggunakan Hioki PQ3198, alat analisis kualitas daya yang dirancang untuk pengukuran sistem kelistrikan industri.
Melalui pengukuran ini, pengguna dapat memperoleh informasi mengenai:
- Nilai THD dan TDD.
- Spektrum harmonik hingga orde tinggi.
- Ketidakseimbangan tegangan dan arus.
- Faktor daya.
- Konsumsi energi.
- Event tegangan seperti sag, swell, dan interruption.
- Kondisi kualitas daya secara menyeluruh.
Data hasil pengukuran dapat digunakan sebagai dasar dalam menentukan strategi mitigasi harmonik yang paling sesuai, sehingga investasi yang dilakukan menjadi lebih tepat sasaran.
Kesimpulan
Harmonik merupakan salah satu faktor yang dapat menurunkan keandalan sistem kelistrikan jika tidak dikelola dengan baik. Dampaknya tidak hanya memengaruhi efisiensi energi, tetapi juga mempercepat penurunan performa dan umur pakai berbagai peralatan listrik.
Melakukan Power Quality Analysis sebelum menentukan metode mitigasi merupakan langkah yang tepat untuk memahami kondisi sistem secara menyeluruh. Dengan data pengukuran yang akurat, perusahaan dapat memilih solusi yang sesuai, meningkatkan keandalan instalasi, mengurangi risiko gangguan operasional, dan menjaga kontinuitas proses produksi.
