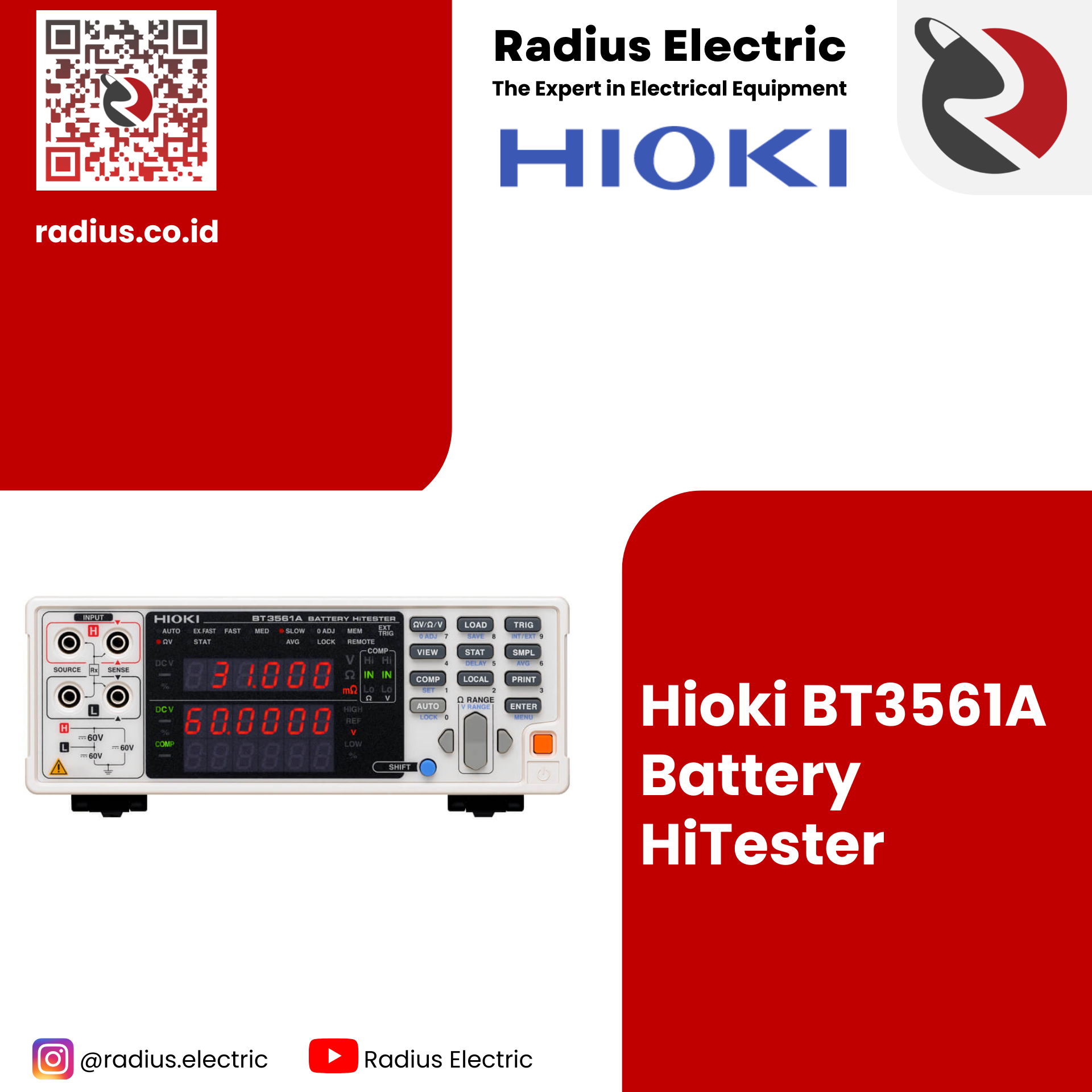

Basic specifications Hioki BT3561A
| Resistance measurement ranges | 30 mΩ（Max. display: 31.000 mΩ, resolution: 1 μΩ, measurement current: 100 mA） 300 mΩ（Max. display: 310.00 mΩ, resolution: 10 μΩ, measurement current: 10 mA） 3 Ω（Max. display: 3.1000 Ω, resolution: 100 μΩ, measurement current: 1 mA） 30 Ω（Max. display: 31.000 Ω, resolution: 1 mΩ, measurement current: 100 μA） 300 Ω（Max. display: 310.00 Ω, resolution: 10 mΩ, measurement current: 10 μA） 3 kΩ（Max. display: 3.1000 kΩ, resolution: 100 mΩ, measurement current: 10 μA）Basic accuracy: ±0.5% rdg ±5 dgt（30 mΩ range or more） Measurement frequency: 1 kHz ±0.2 Hz Measurement method: AC four-terminal method |
|||||
|---|---|---|---|---|---|---|
| Voltage measurement ranges | 6 V（Max. display: 6.00000 V, resolution: 10 μV） 60 V（Max. display: 60.0000 V, resolution: 100 μV）Basic accuracy: ±0.01% rdg. ±3 dgt. |
|||||
| Response time | 10 ms | |||||
| Sampling period | Ω or V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW)Ω or V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW) |
|||||
| Functions | Contact check, Zero adjustment (±1000 counts), Pulse measurement, Comparator (Hi/ IN/ Lo), Statistical calculations (Max. 30,000), Delay, Average, Panel saving/loading, Memory storage, LabVIEW® driver | |||||

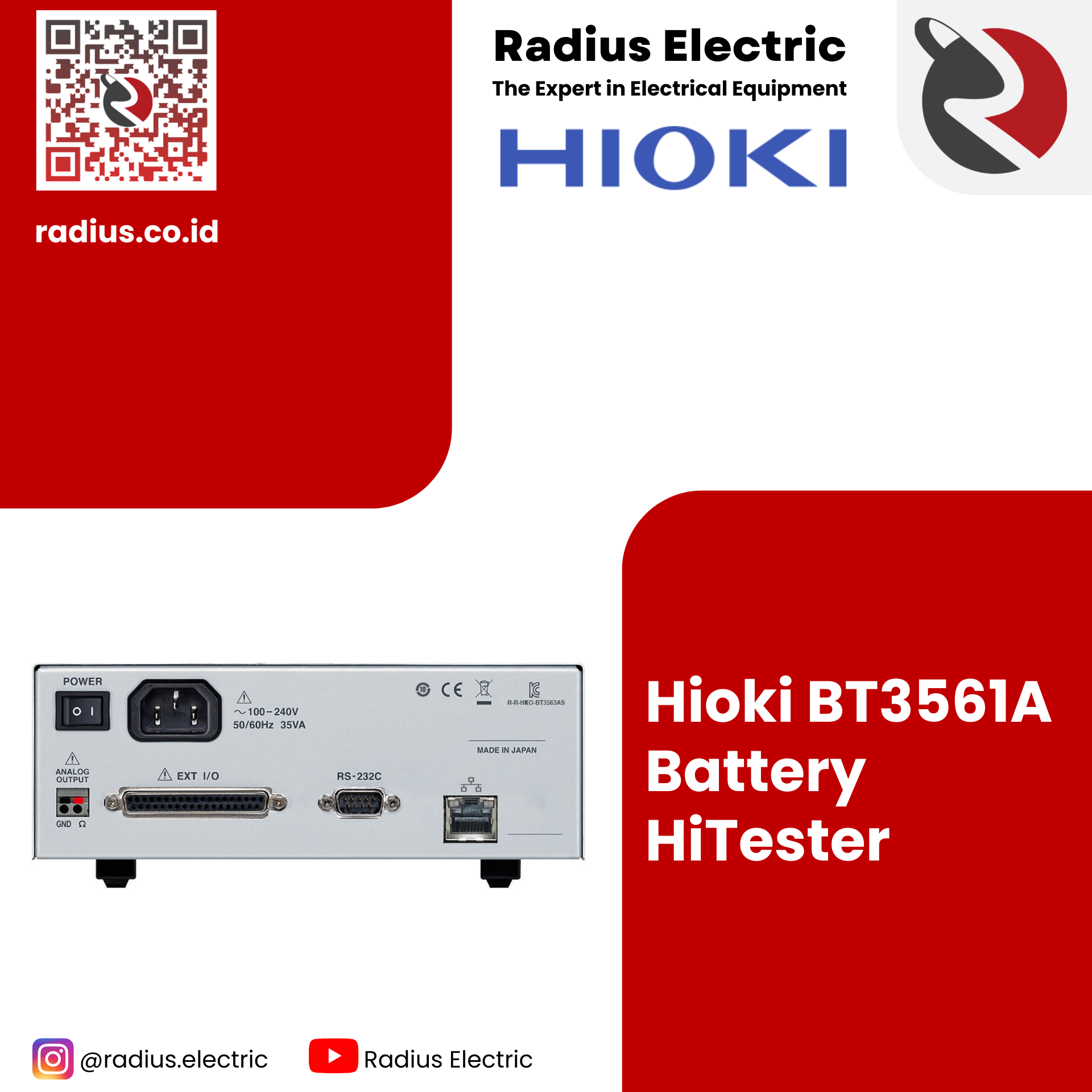

| Interfaces | LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (Max. 38.4 kbps, Available as printer I/F) EXT I/O (37-pin Handler interface) Analog output (DC 0 V to 3.1 V) |
|||||
| Power supply | 100 to 240 V AC, 50 Hz/60 Hz, 35 VA max. | |||||
| Dimensions and mass | 215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz) | |||||
| Included accessories | Instruction manual ×1, Power cord ×1, Operating Precautions ×1 | |||||
Mengukur performa dan keamanan baterai menggunakan resistansi internal (AC-IR) dan tegangan sirkuit terbuka (OCV)
Periksa kualitas sel, modul, dan paket yang telah selesai di jalur produksi. Ukur resistansi internal (AC-IR) dan tegangan sirkuit terbuka (OCV) untuk memeriksa kualitas baterai. Sel yang diproduksi di pabrik produksi sel dikirim ke pabrik produksi modul setelah menjalani inspeksi pengiriman. Karena faktor-faktor seperti getaran selama pengiriman dan bahkan berlalunya waktu dapat menyebabkan kerusakan, baterai menjalani pemeriksaan penerimaan sebelum dirakit menjadi modul dan kemasan.
BT3561A

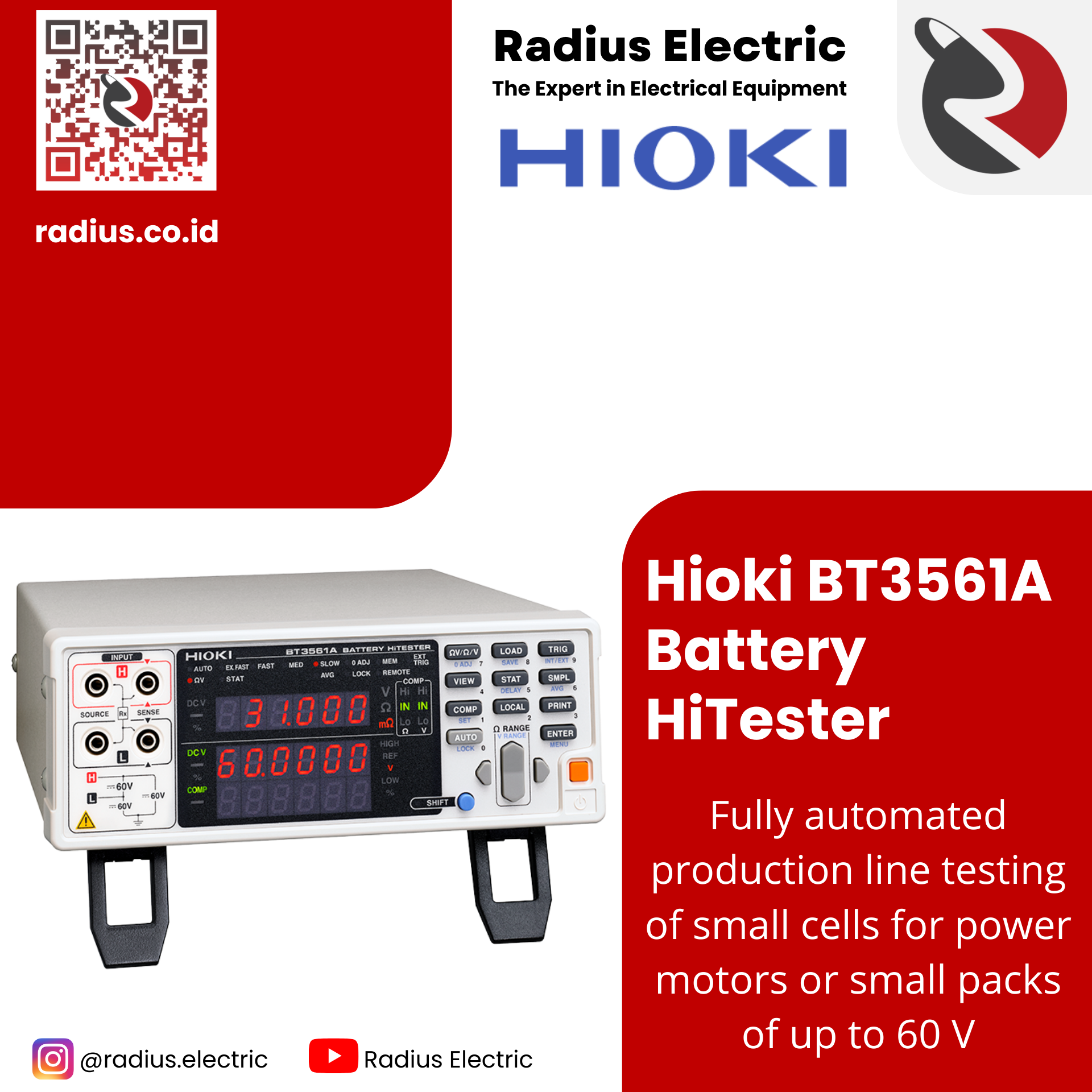

Sel kecil untuk motor listrik, Paket kecil hingga 60 V
Rentang pengukuran voltase: 6 V/60 V
Rentang pengukuran resistensi: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
BT3562A
Sel besar untuk xEV, Paket ukuran sedang hingga 100 V
Rentang pengukuran voltase: 6 V/60 V/100 V
Rentang pengukuran resistensi: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
BT3563A
Paket besar untuk xEV, Paket besar hingga 300 V
Rentang pengukuran voltase: 6 V/60 V/300 V
Rentang pengukuran resistensi: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
Mengurangi biaya pengembangan sistem pengujian dan jam kerja manajemen
BT356xA baru secara dramatis meningkatkan toleransi untuk resistansi garis dibandingkan dengan model sebelumnya. Penyempurnaan ini memudahkan untuk membangun sistem pengujian dengan sejumlah besar saluran menggunakan relai. Selain itu, siklus pemeliharaan yang lebih lama untuk sistem yang digunakan berarti jam kerja pemeliharaan yang lebih sedikit. Terakhir, kemampuannya untuk menangani kabel yang lebih tipis dibandingkan dengan model sebelumnya* membuatnya lebih mudah untuk merutekan kabel.
*Kabel AWG 29 (0,064 mm2) setara dengan 2,2 Ω lebih
perjalanan pulang pergi 8 m dapat digunakan dengan kisaran 3 mΩ atau 30 mΩ.
BT356xA baru secara dramatis meningkatkan toleransi untuk resistansi garis dibandingkan dengan model sebelumnya. Penyempurnaan ini memudahkan untuk membangun sistem pengujian dengan sejumlah besar saluran menggunakan relai. Selain itu, siklus pemeliharaan yang lebih lama untuk sistem yang digunakan berarti jam kerja pemeliharaan yang lebih sedikit. Terakhir, kemampuannya untuk menangani kabel yang lebih tipis dibandingkan dengan model sebelumnya* membuatnya lebih mudah untuk merutekan kabel.
*Kabel AWG 29 (0,064 mm2) setara dengan 2,2 Ω lebih
perjalanan pulang pergi 8 m dapat digunakan dengan kisaran 3 mΩ atau 30 mΩ.
Mengurangi biaya pengembangan sistem pengujian dan jam kerja manajemen
BT356xA baru secara dramatis meningkatkan toleransi terhadap garis resistensi dibandingkan dengan model sebelumnya. Penyempurnaan ini memudahkan untuk membangun sistem pengujian dengan beberapa saluran besar menggunakan relai. Selain itu, siklus pemeliharaan yang lebih lama untuk sistem yang digunakan berarti jam kerja pemeliharaan yang lebih sedikit. Terakhir, kemampuannya untuk menangani kabel yang lebih tipis dibandingkan dengan model sebelumnya* membuatnya lebih mudah untuk merutekan kabel.
*Kabel AWG 29 (0,064 mm2) setara dengan 2,2 Ω lebih
perjalanan pulang pergi 8 m dapat digunakan dengan kisaran 3 mΩ atau 30 mΩ.
BT356xA baru secara dramatis meningkatkan toleransi terhadap garis resistensi dibandingkan dengan model sebelumnya. Penyempurnaan ini memudahkan untuk membangun sistem pengujian dengan beberapa saluran besar menggunakan relai. Selain itu, siklus pemeliharaan yang lebih lama untuk sistem yang digunakan berarti jam kerja pemeliharaan yang lebih sedikit. Terakhir, kemampuannya untuk menangani kabel yang lebih tipis dibandingkan dengan model sebelumnya* membuatnya lebih mudah untuk merutekan kabel.
*Kabel AWG 29 (0,064 mm2) setara dengan 2,2 Ω lebih
perjalanan pulang pergi 8 m dapat digunakan dengan kisaran 3 mΩ atau 30 mΩ.
Mencegah malfungsi instrumen yang disebabkan oleh listrik statis
Baterai dapat diisi dayanya di jalur produksi, misalnya, saat diangkut dengan sabuk konveyor. Ketika probe ditempatkan bersentuhan dengan baterai tersebut, penerapan listrik statis yang dihasilkan kemudian dapat merusak instrumen. Seri BT356xA dirancang untuk menahan kontak dengan ±30 kV listrik statis*, mencegah malfungsi akibat listrik statis dan mengurangi waktu henti jalur pengujian.
* ±30 kV IEC 61000-4-2 pelepasan kontak
Baterai dapat diisi dayanya di jalur produksi, misalnya, saat diangkut dengan sabuk konveyor. Ketika probe ditempatkan bersentuhan dengan baterai tersebut, penerapan listrik statis yang dihasilkan kemudian dapat merusak instrumen. Seri BT356xA dirancang untuk menahan kontak dengan ±30 kV listrik statis*, mencegah malfungsi akibat listrik statis dan mengurangi waktu henti jalur pengujian.
* ±30 kV IEC 61000-4-2 pelepasan kontak
Antarmuka LAN sebagai standar
Seri BT356xA dilengkapi dengan antarmuka LAN sebagai perlengkapan standar, memudahkan instrumen untuk beroperasi dengan sistem kontrol berbasis PLC*. Kemampuan untuk menggunakan kabel LAN yang mudah diakses membantu menurunkan biaya selama pengembangan dan pemeliharaan sistem. Selain itu, desain dengan kebisingan yang kuat dan ketahanan listrik statis membantu menghindari masalah sistem.
* Pengontrol Logika yang Dapat Diprogram, perangkat yang secara otomatis mengontrol satu atau lebih mesin
Seri BT356xA dilengkapi dengan antarmuka LAN sebagai perlengkapan standar, memudahkan instrumen untuk beroperasi dengan sistem kontrol berbasis PLC*. Kemampuan untuk menggunakan kabel LAN yang mudah diakses membantu menurunkan biaya selama pengembangan dan pemeliharaan sistem. Selain itu, desain dengan kebisingan yang kuat dan ketahanan listrik statis membantu menghindari masalah sistem.
* Pengontrol Logika yang Dapat Diprogram, perangkat yang secara otomatis mengontrol satu atau lebih mesin
