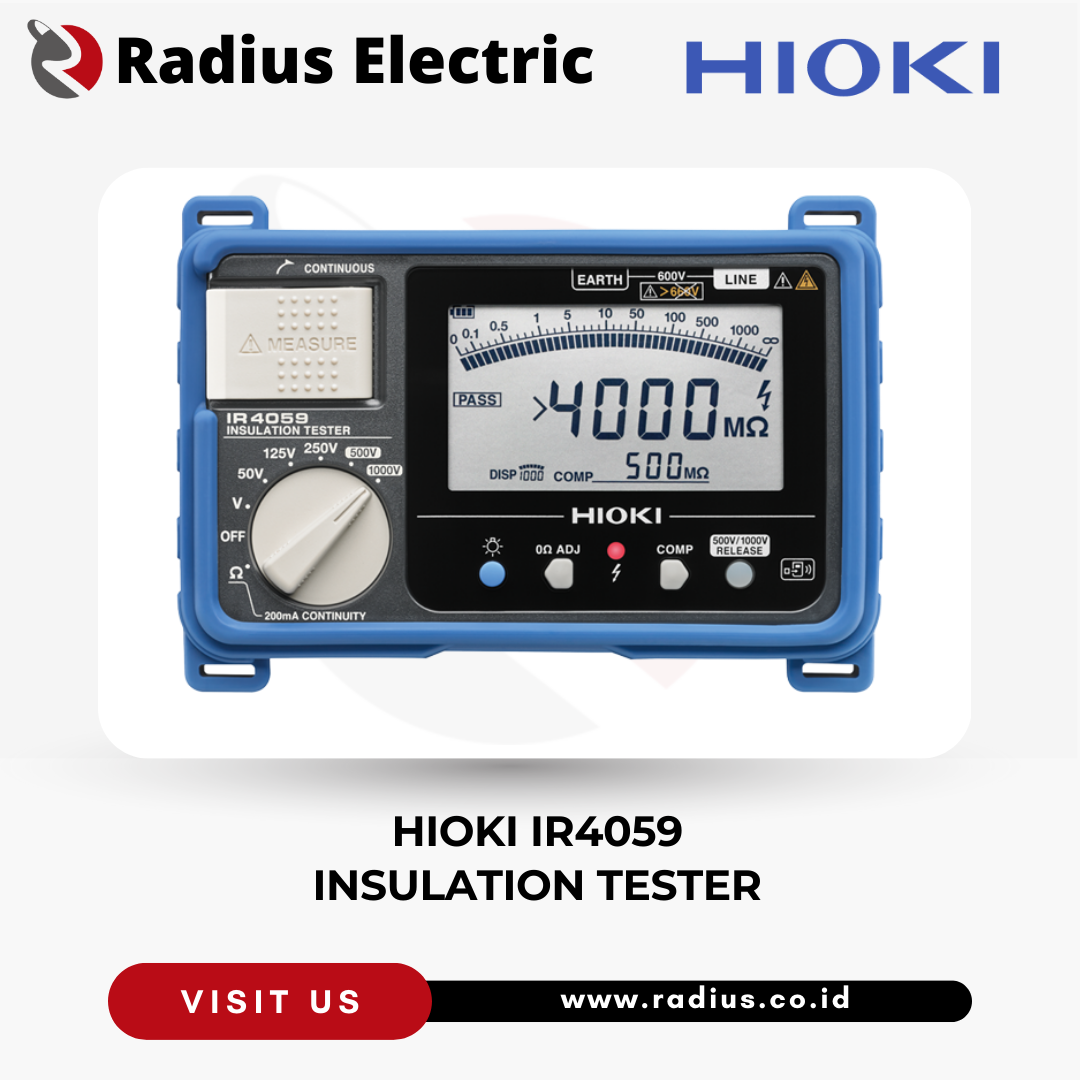

Hioki IR4059 Insulation Tester
Hioki IR4059 Insulation Tester adalah penguji insulasi yang kompatibel dengan Bluetooth®. Hioki IR4059 Insulation Tester memiliki penguji resistansi isolasi digital 5 rentang, 50 V hingga 1000 V dengan bargraph dan memberikan fungsi dan fitur yang efisien untuk membantu mempersingkat waktu kerja yang terkait dengan pengujian isolasi lapangan.
CAT III 600V
Hioki IR4059, Terbaik untuk mengukur resistansi isolasi kendaraan listrik.
Insulation Tester Hioki IR4059 adalah penguji insulasi yang ideal untuk digunakan teknisi saat memeriksa resistansi insulasi mobil listrik, berkat fitur keselamatannya, kinerja yang andal, dan desain yang ramah pengguna.
Spesifikasi Insulation Tester Hioki IR4059
| Rated output voltage | 50 V DC | 125 V DC | 250 V DC | 500 V DC | 1000 V DC | |
|---|---|---|---|---|---|---|
| Effective maximum indicated value | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ | |
| Accuracy 1st effective measuring range MΩ |
±2 % rdg. ±2 dgt. 0.200 – 10.00 |
±2 % rdg. ±2 dgt. 0.200 – 25.0 |
±2 % rdg. ±2 dgt. 0.200 – 50.0 |
±2 % rdg. ±2 dgt. 0.200 – 500 |
±2 % rdg. ±2 dgt. 0.200 – 1000 |
|
| Lower limit resistance | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ | |
| Overload protection | 600 V AC (10s) | 660 V AC (10s) | ||||
| DC voltage range | 4.2 V (0.001 V resolution) to 600 V (1 V resolution), 4 ranges, Accuracy: ±1.3% rdg. ±4 dgt., Input resistance: 100 kΩ or higher |
|||||
| AC voltage range | 420 V (0.1 V resolution) / 600 V (1 V resolution), 2 ranges, 50/60 Hz, Accuracy: ±2.3% rdg. ±8 dgt., Input resistance: 100 kΩ or higher, Average rectifier |
|||||
| Low resistance range | For checking the continuity of ground wiring, 10 Ω (0.01 Ω resolution) to 1000 Ω (1 Ω resolution), 3 ranges, Basic accuracy: ±3 % rdg. ±2 dgt., testing current 200 mA or more (at 6 Ω or less) | |||||
| Display | Semi-transmissive FSTN LCD with back lighting, bar-graph indicator | |||||
| Response time | Approx. 0.3 second for PASS/FAIL decision (based on in-house testing) | |||||
| Other functions | Indicate MΩ measurement value after a lapse of one minute, Live circuit indicator, Automatic electric discharge, Automatic DC/AC detection, Comparator, Drop proof, Auto power save | |||||
| Power supply | LR6 (AA) alkaline batteries × 4, Continuous use: 20 hours (based on in-house testing) Number of measurements: 1000 times (at 5 s ON, 25 s OFF cycle, insulation measurement of lower limit resistance value to maintain nominal output voltage) |
|||||
| Dimensions and mass | 160 mm (6.30 in) W × 98 mm (3.86 in) H× 46 mm (1.81 in) D, 536 g (18.9 oz) (including batteries, excluding test leads) | |||||
| Included accessories | Connection cable L4930 ×1, Alligator clip set L4935 ×1, Test pin set L4938 ×1, Neck strap ×1, Test lead set with remote switch (Red) LR9788-10×1, Protector Z5042×1, Instruction manual ×1, LR6 (AA) alkaline batteries ×4 |
|||||
User Support
Fitur-Fitur Insulation Tester Hioki IR4049
Pemilihan tegangan yang benar untuk kebutuhan keselamatan peralatan
- Rentang tegangan tinggi IR4059 (500V atau 1000V) mengintegrasikan fitur keselamatan yang cerdik. Teknisi diminta untuk membuka kunci saat memilih voltase—langkah penting untuk mencegah penerapan voltase tinggi yang tidak disengaja ke peralatan bervoltase rendah.
- Dengan solusi inovatif kami, presisi dan keselamatan menyatu secara mulus, menjamin pengoperasian bebas kesalahan setiap saat.
Fungsi komparator memberikan sekilas keputusan PASS/FAIL
- Bandingkan nilai terukur dengan nilai referensi yang telah ditentukan sebelumnya untuk menghasilkan penilaian lulus atau gagal dengan fungsi Komparator.
(juga dipasangkan dengan pengukuran resistansi isolasi dan pengukuran resistansi rendah) - Penguji insulasi memberi Anda hasil lulus/gagal menggunakan suara bip, lampu LCD, dan indikasi tepat pada kabel uji dengan sakelar kendali jarak jauh (termasuk aksesori), memungkinkan Anda memeriksa integritas insulasi tanpa perlu melihat instrumen
.
Meningkatkan kecepatan pengujian secara signifikan menggunakan kabel uji dengan sakelar jarak jauh
- Dengan keempat kemampuan ini, kabel uji dengan sakelar jarak jauh L9788-10 (termasuk aksesori) akan mempercepat prosedur pengukuran.
1. Lampu LED menyinari target
2. Lampu merah memperingatkan deteksi tegangan hidup
3. Sakelar mulai pengukuran
4. Identifikasi keputusan lulus/gagal dengan lampu merah atau hijau
Pengujian insulasi Hands-free: Pembacaan mudah saat Anda membutuhkannya
- Merevolusi Pengalaman Pengujian Anda: Amankan penguji isolasi ke pintu switchboard atau kendaraan menggunakan tali magnetik Z5020.
Fitur baru ini memungkinkan Anda melakukan uji insulasi sambil memeriksa pembacaan setinggi mata.
Buat laporan secara instan dengan aplikasi gratis (GENNECT Cross)
- GENNECT Cross, aplikasi gratis yang dirancang khusus untuk digunakan dengan alat ukur Hioki, memungkinkan Anda memeriksa dan mengelola hasil pengukuran serta membuat laporan.
- Perangkat lunak ini menyediakan serangkaian fungsi yang membantu mengelola data di lapangan, termasuk memotret lokasi pengukuran, menempatkan hasil pengukuran pada foto, dan menyimpan memo tulisan tangan.
Adaptor Nirkabel Z3210 opsional diperlukan
Dukungan nirkabel: Kemampuan komunikasi nirkabel untuk kenyamanan yang lebih baik dibandingkan model lama
- Kompatibel dengan Adaptor Nirkabel Z3210 (opsional). Mentransfer pengukuran ke ponsel cerdas atau tablet Anda dan memungkinkan Anda membuat laporan dengan cepat dengan foto dan gambar lapangan.
Transfer data pengukuran dengan mudah ke file Excel®
- Fungsi Excel® Direct Input memungkinkan Anda memasukkan nilai pengukuran secara langsung dan otomatis ke dalam file Excel® setelah fungsi tahan otomatis instrumen diaktifkan. (Adaptor Nirkabel Z3210 diperlukan)
Video Insulation Tester
Pencahayaan LED putih yang mudah dibaca di lokasi redup di lapangan
- Skala ini diterangi oleh LED putih, memastikan nilai resistansi isolasi mudah dibaca, bahkan ketika instrumen digunakan di lokasi yang redup.
Cara Menggunakan Pengukur Resistansi Isolasi Digital – Kursus Dasar
- Video ini menjelaskan cara menggunakan penguji resistansi isolasi digital untuk mengukur panel distribusi.
※ Shooting dilakukan dengan model Jepang IR 4052-50. Nama model globalnya adalah IR4059.
Desain yang kuat dan tahan kerusakan
- Instrumen ini memiliki desain kokoh yang tahan dijatuhkan ke beton dari ketinggian 1 m.
- Sulit rusak, penguji isolasi ini sangat ideal untuk digunakan di lapangan.
Sakelar pengukuran dirancang untuk kemudahan penggunaan yang luar biasa
- Sakelar pengukuran instrumen dapat dioperasikan hanya dengan ibu jari.
- Tekan untuk pengukuran tunggal atau angkat untuk pengukuran resistansi isolasi secara terus menerus.
Fungsi pemeriksaan kontinuitas grounding line 200 mA
Penguji isolasi dapat melakukan pemeriksaan kontinuitas EV dan HEV serta pengukuran resistansi konduktor pengaman pada peralatan listrik gedung sebagaimana ditentukan oleh IEC 60364.
