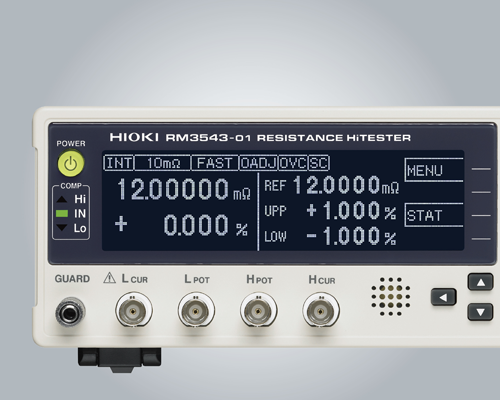

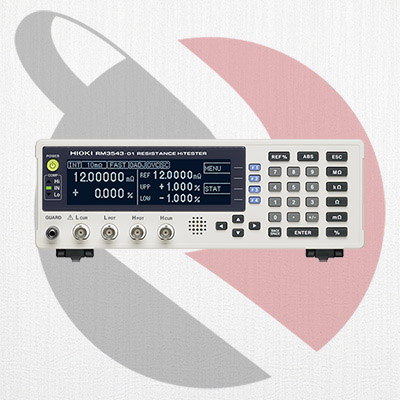

Hioki RM3543 Resistance Hitester

Spesifikasi dan Harga Hioki RM3543 Resistance Hitester

Hioki DC resistance meters mengukur berbagai nilai resistansi pada tingkat presisi yang tinggi. Hioki RM3543 dirancang untuk diintegrasikan ke dalam mesin taping resistor sensor arus, memberikan pengukuran akurasi tinggi dari tingkat resistensi super rendah, dan cukup maju untuk mengukur shunt 0,1 mΩ dengan ruang yang tersisa.

Model No. (Order Code)

Hioki RM3543
Hioki RM3543-01	Built in GP-IB interface



Measurement method	Four-terminal, constant-current DC
Resistance range	10 mΩ (Max. 12.00000 mΩ, 0.01 μΩ resolution) to 1000 Ω range (Max. 1200.000 Ω, 1 mΩ resolution), 7 steps
Display	Monochrome graphic LCD 240 × 64 dot, white LED backlight
Measurement accuracy	[at 10 mΩ range, with SLOW mode, average 16 times settings] ±0.060 % rdg. ±0.001 % f.s.
Testing current	[at 10 mΩ range] 1 A DC to [at 1000 Ω range] 1 mA DC
Open-terminal voltage	20 V DC max. Note: Voltage when not measuring is 20 mV or less, with current mode set at PULSE and Contact Improver Setting set at OFF/PULSE (measured with a voltmeter having 10 MΩ)
Sampling rate	FAST, MEDIUM, SLOW, 3 settings
Integration time	[at 10 mΩ range, default value] FAST 2.0 ms, MED 5.0 ms, SLOW 1 PLC, Setting range: 0.1 ms to 100.0 ms, or 1 to 5 PLC at 50 Hz, 1 to 6 PLC at 60 Hz Note: PLC = one power line cycle (mains wave-form period)
Other functions	Comparator (compare setting value with measurement value), Delay, OVC (offset voltage compensation), Average, Measurement fault detection, Probe short-circuit detection, Improve contact, Current mode setting (A pulse application function that applies current only during measurement), Auto-memory, Statistical calculations, Settings monitor (when using two instruments, a difference in settings causes warning notification), Retry, Trigger function. etc,.
Interfaces	External I/O, RS-232C, Printer, GP-IB (Model RM3543-01)
External I/O	Trigger, Hold input, Comparator output, Settings monitor terminal, Service power output +5V, +12V, etc.
Power supply	100 to 240 V AC, 50/60 Hz, 40 VA max.
Dimensions and mass	260 mm (10.24 in) W × 88 mm (3.46 in) H × 300 mm (11.81 in) D, 3.0 kg (105.8 oz)
Accessories	Power cord ×1, EXT. I/O male connector ×1, Instruction manual ×1, Operation guide ×1

---

Penguji resistansi yang dapat mengukur nilai resistansi super rendah dan resistor shunt

Pengukur Resistensi RM3543 dapat mengukur nilai resistansi shunt rendah dan nilai resistansi DC lainnya dengan akurasi tinggi ± 0,16% untuk 0,1 mΩ dan pada resolusi tinggi * 0,01 μΩ.
* Dalam kisaran 10 mΩ, pada kecepatan pengukuran LAMBAT, dan dengan 16 iterasi rata-rata.

---

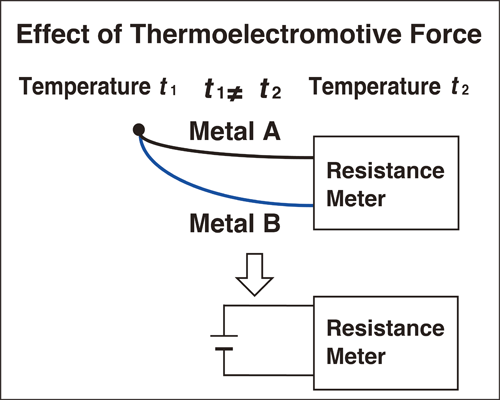

Kurangi efek gaya thermoelectromotive dengan koreksi tegangan offset

Gaya termoelektromotif mengacu pada perbedaan potensial yang terjadi di persimpangan antara logam yang berbeda (lihat gambar). Secara khusus, fenomena tersebut terjadi ketika probe pengukuran dan target pengukuran bersentuhan, dan pada koneksi antara instrumen pengukuran dan lead pengukuran. Besarnya gaya thermoelectromotive ini bervariasi dengan suhu lingkungan pengukuran, meningkat seiring dengan pertambahan perbedaan suhu. RM3543 mencakup fungsi koreksi tegangan offset yang menerapkan arus pengukuran baik ke arah positif maupun negatif dan kemudian menggunakan tegangan terdeteksi yang dihasilkan untuk menghilangkan efek gaya thermoelectromotive.

---

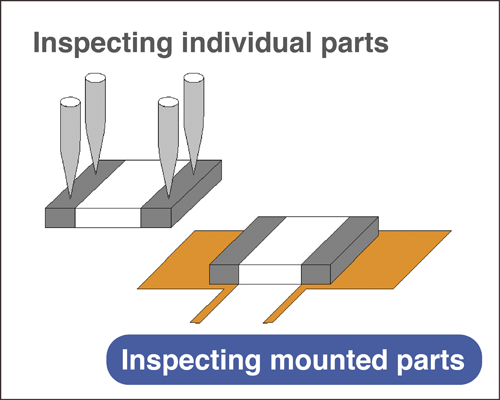

Gunakan fungsi penskalaan untuk mengoreksi pengukuran seolah-olah komponen target dipasang

Fungsi penskalaan RM3543 dapat mengoreksi perbedaan nilai resistansi yang diperoleh saat menguji komponen tertentu saja dan saat dipasang pada papan sirkuit (karena faktor-faktor seperti efek posisi probing). Fitur ini berguna saat menguji resistor sensor arus resistansi rendah seperti shunt.

---

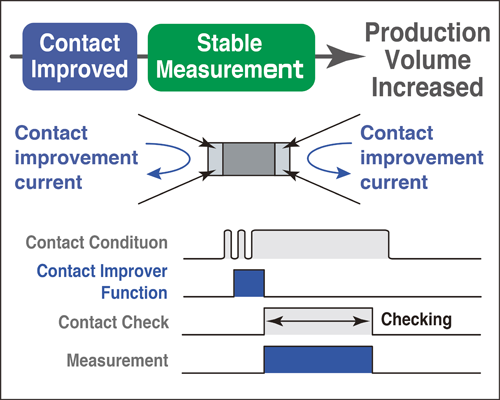

Pastikan kontak yang andal dengan cepat dengan fungsi peningkatan kontak

RM3543 meningkatkan kontak dengan spesimen pengukuran dengan menghilangkan lapisan oksida dan kotoran di antara probe dan spesimen. Dengan menangani kontak yang salah, instrumen memfasilitasi pengukuran yang stabil dan mengurangi tingkat kesalahan kontak, meningkatkan produktivitas.

---

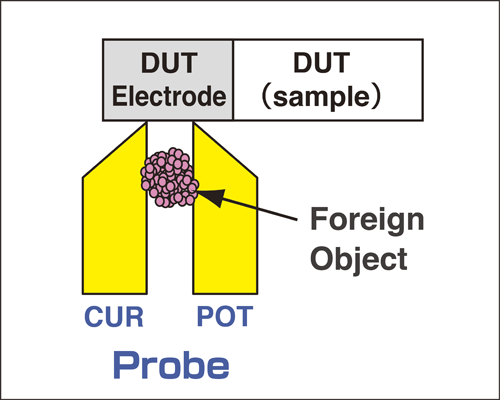

Menggunakan fungsi deteksi pendek probe untuk memastikan keandalan pengukuran 4 terminal

Adanya material asing antara probe pengukuran POT dan CUR dapat mengganggu koneksi 4 terminal yang andal. RM3543 memeriksa sirkuit pendek probe dengan mengukur nilai resistansi antara POT dan CUR saat pengukuran tidak dilakukan.
