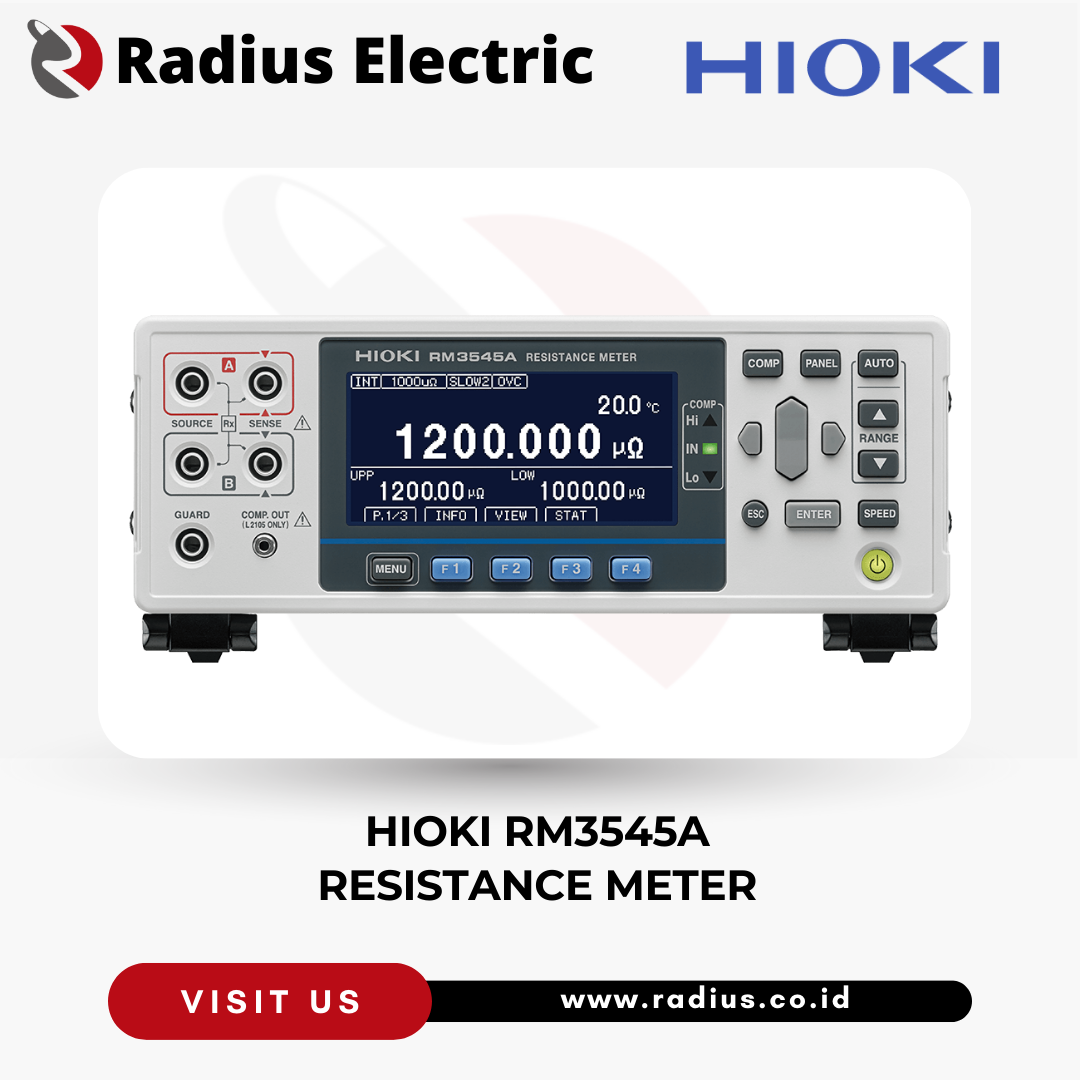

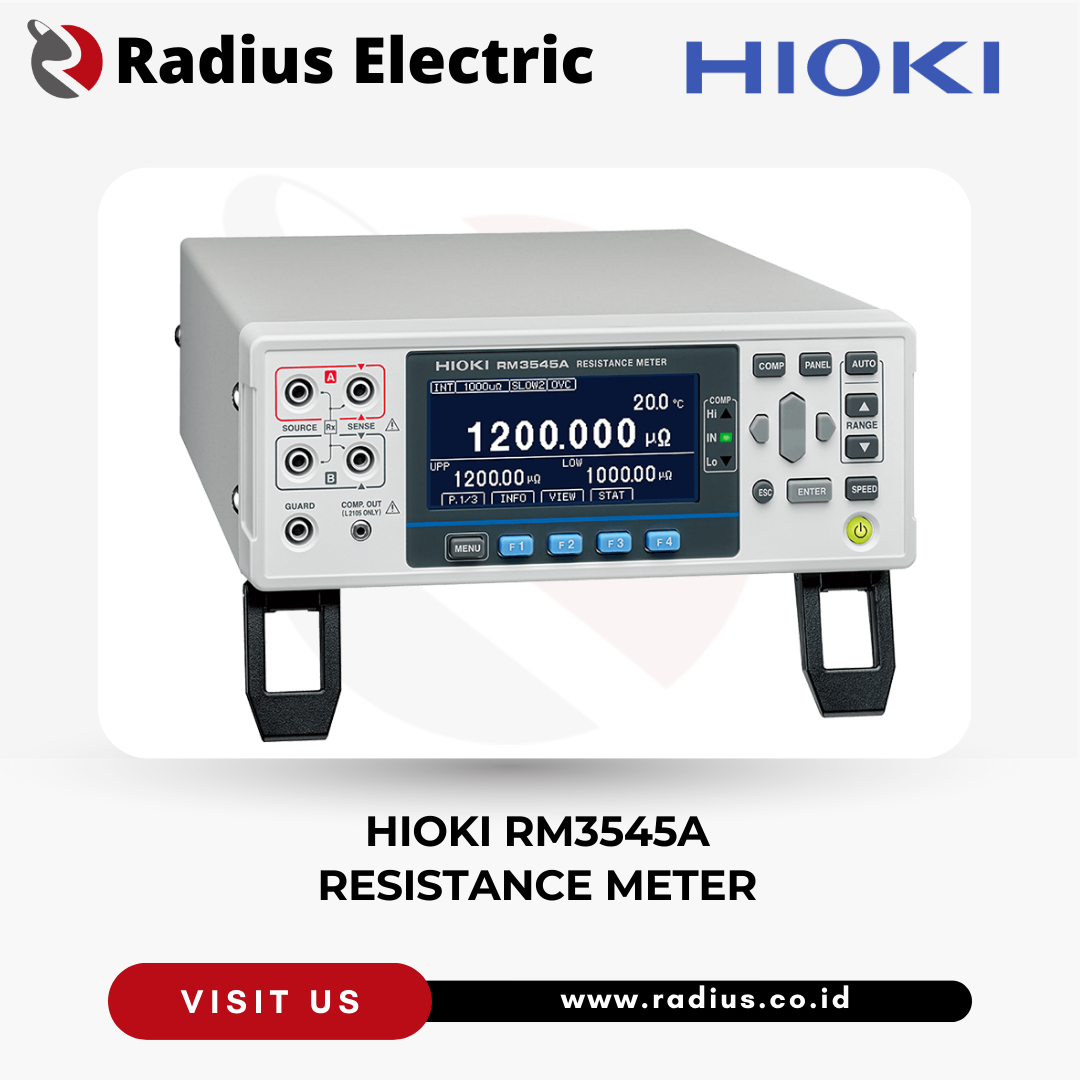

Hioki RM3545A Resistance Meter
Hioki RM3545A Resistance Meter – Seiring dengan semakin populernya mobilitas listrik, produsen mengembangkan komponen untuk arus dan tegangan yang lebih tinggi. Karena resistansi yang sangat kecil sekalipun dapat berdampak signifikan terhadap efisiensi dan keselamatan energi, diperlukan pengendalian kualitas yang lebih akurat yang berfokus pada resistansi. Pengukur Resistansi RM3545A memfasilitasi pengukuran resistansi yang akurat dan cocok untuk beragam aplikasi di lini pengembangan dan produksi.
Manfaat dari Insulation Tester Hioki RM3545A meliputi:
– Mengelola kualitas sambungan pada material yang dilas dan bagian lainnya secara kuantitatif.
– Verifikasi secara kuantitatif kualitas las dan metode pengelasan pada kabel daya EV dan bagian lainnya.
– Menggunakan pembacaan sebagai indikator untuk desain termal dan manajemen energi.
– Menggunakan pengukuran resistansi yang akurat untuk mensimulasikan kehilangan panas dan efisiensi energi.
– Meningkatkan produktivitas dengan menyematkan instrumen pada peralatan pengujian otomatis.
– Menanamkan instrumen dalam suatu sistem tanpa perlu mengkhawatirkan hambatan kabel atau hambatan kontak. Instrumen ini ideal untuk digunakan dalam inspeksi 100% berkecepatan tinggi.
Fitur Utama dari Pengukur Resistansi RM3545A adalah sebagai berikut:
- Akurasi Tinggi: Akurasi dasarnya mencapai 0,045% dengan maksimal 1 nΩ resolusi, dan maksimum 1A pengujian saat ini.
- Rentang Pengukuran Luas: Mampu mengukur dari 1 nΩ (dengan arus pengujian 1 A) hingga 1200 MΩ.
- Fitur Canggih: Dilengkapi dengan fitur-fitur canggih seperti OVC (Over-Voltage Clamp), pengukuran suhu, dan fungsi koreksi untuk memastikan pengukuran resistansi yang tepat.
- Skalabilitas: RM3545A-2 dapat dilengkapi dengan hingga dua Unit Multiplexer Z3003 opsional, memungkinkannya untuk mengukur hingga 20 saluran menggunakan metode 4 terminal.
- Integrasi Mudah: Toleransi resistansi jalur yang tinggi memungkinkan integrasi yang mulus ke dalam sistem pengujian otomatis, menghilangkan kekhawatiran tentang kabel atau resistansi kontak.
- Fitur Tambahan: Termasuk fitur pemeriksaan kontak, fungsi pembanding, kontrol, dan komunikasi tingkat lanjut.
Spesifikasi Resistance Meter Hioki FT6041
| Resistance range (13 ranges) | [Range, Maximum display value, Resolutions, Testing current (Measurement current) ]
1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ (100 MΩ range high-precision mode): 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA or less |
|---|---|
| Representative accuracy (High mode, OVC function enabled, SLOW2, no zero adjustment) | 1000 μΩ range: ±0.045% rdg ±0.010 % f.s. 10 mΩ range: ±0.045% rdg ±0.001 % f.s. 100 mΩ range: ±0.045% rdg ±0.001 % f.s. 1000 mΩ range: ±0.012% rdg ±0.001 % f.s. 1000 Ω range: ±0.006% rdg ±0.001 % f.s. |
| Testing current (Measurement current) | High mode: 1000μΩ (1 A) to 1000 MΩ (up to 1 μA) Low mode: 100 mΩ (100 mA) to 100 Ω (1 mA) Low power mode (LP): Low power measurement with measurement current and open circuit voltage down to 20 mV LP1000 mΩ (1 mA) to LP1000 Ω (5 μA) |
| Measurement speed | Representative value: FAST (2.3 ms) / MED (50 Hz: 22 ms, 60 Hz: 19 ms) / SLOW1 (102 ms) / SLOW2 (202 ms) PR10 mΩ range*: FAST (21 ms) / MED (50 Hz: 41 ms, 60 Hz: 37 ms) / SLOW1 (121 ms) / SLOW2 (221 ms) |
| Path resistance tolerance (reference values) Path resistance between SOURCE B and SOURCE A (other than measurement target) |
Range: 100 mΩ or less (PR* mode off) : 2.6 Ω Range: 100 mΩ or less (PR* mode on) : 3.5 Ω Range: 1000 mΩ: 15 Ω Range: 10 Ω : 150 Ω Range: 100 Ω : 100 Ω Range: 10 kΩ : 500 Ω Range: 100 kΩ or greater: 1 kΩ |
| Maximum open-terminal voltage | Range: 1000 Ω or less: 8.0 V Range: 10 kΩ or greater: 20 V |
| Temperature measurement | Temperature Sensor (Z2001[included accessories]): -10.0℃ to 99.9℃ Analog input (Ex: Infrared thermometer): DC 0 V to 2.0 V |
| Multiplexer (built-in option)* *RM3545A-2 only |

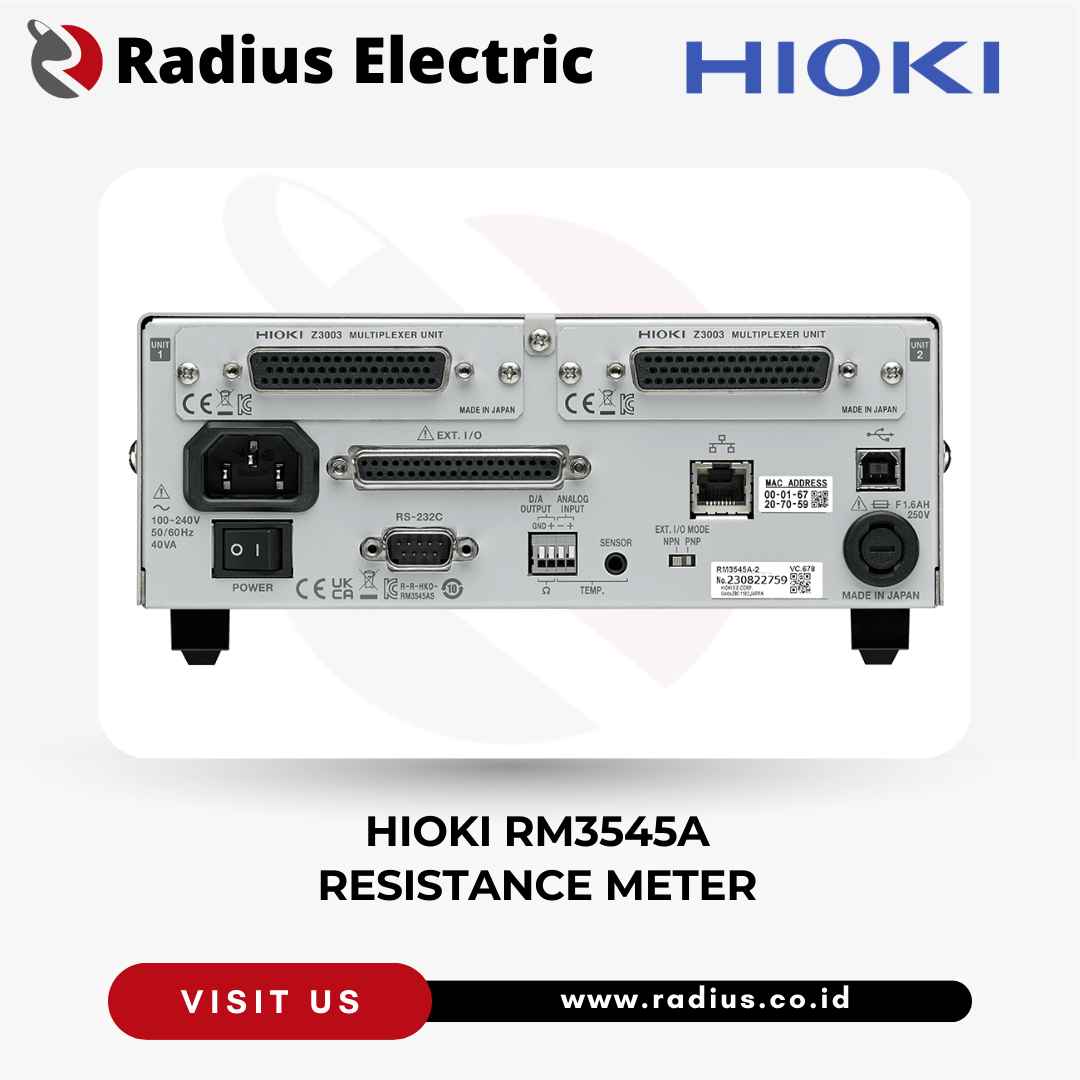

Multiplexer unit Z3003 Number of installable units：Max. 2 Maximum number of channels : 20 channels (4-wire method), 42 channels (2-wire method) Switching time : 30 ms |
| Multiplexer (external option) | Switch Mainframe Maximum number of channels (SW1001): 33 channels (4-wire method) Maximum number of channels (SW1002): 132 channels (4-wire method) Switching time：11 ms |

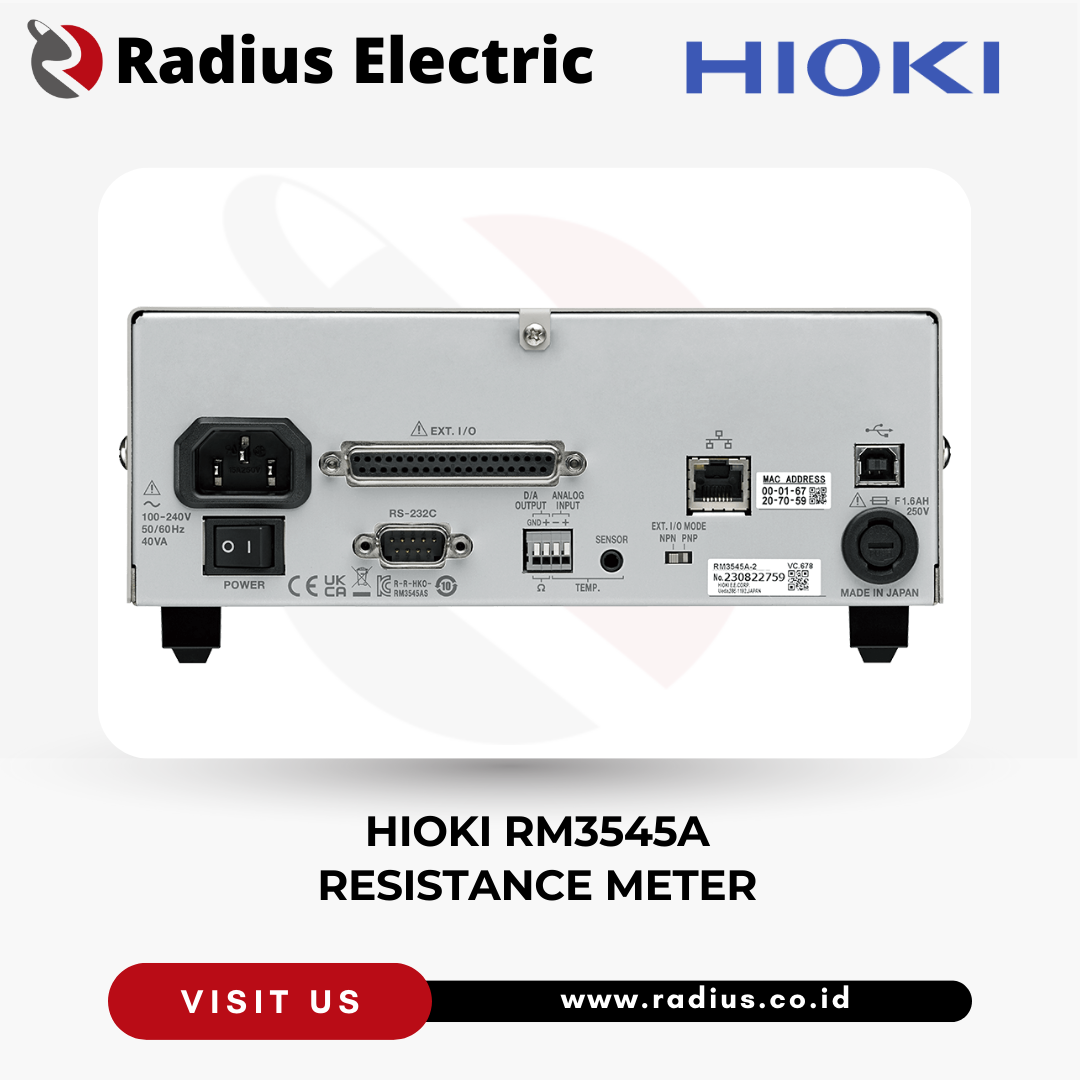

| Communication interfaces | LAN (TCP/IP, 10BASE-T/100BASE-TX), RS-232C (Max. 115200 bps, also used as printer interface), USB, EXT I/O (D-sub 37-pin, Analog output (D/A output voltage range: DC 0 V to 1.5 V ) |
| Functions | Contact check, Zero adjustment (within each range ±50% f.s.) *1, Zero-adjustment-free accuracy guaranteed, OVC function, Contact improvement function (max. applied voltage: 5V; max. applied current: 10 mA), Low-power mode (maximum open voltage: 20 mV), Auto-hold function, Comparator, Temperature measurement function, Temperature correction (TC) function, Temperature conversion (ΔT) function, Statistical calculation function, Delay function, Averaging function, Saving panels (saving of measurement conditions), Data memory function, Command monitor function (display of send/receive status of commands and queries),LabVIEW® Driver compatible*2 *1: Zero adjustment forcibly disabled for 100 MΩ or greater *2: LabVIEW Driver is the trademark or registered trademark of National Instruments. |
| Power supply | 100 V to 240 V AC, 50 Hz/60 Hz, Rated power consumption: 40 VA max. |
| Normal power consumption (Reference value) | 16 W (Testting current 1 A, LCD on) |
| Dimensions and mass | RM3545A-1: 215 mm (8.46 in) W × 80 mm (3.15 in) H × 306.5 mm (12.07 in) D, 2.7 kg (95.2 oz) RM3545A-2: 215 mm (8.46 in) W × 80 mm (3.15 in) H × 306.5 mm (12.07 in) D, 3.4 kg (119.9 oz) |
| Included accessories | Power cord ×1, Temperature sensor Z2001 ×1, Male EXT I/O connector ×1, EXT. I/O connector cover ×1, Spare fuse (F1.6AH 250 V)×1, Start up guide ×1, Operating Precautions ×1, Instruction manual ×1 |
*PR: Pure Resistance
