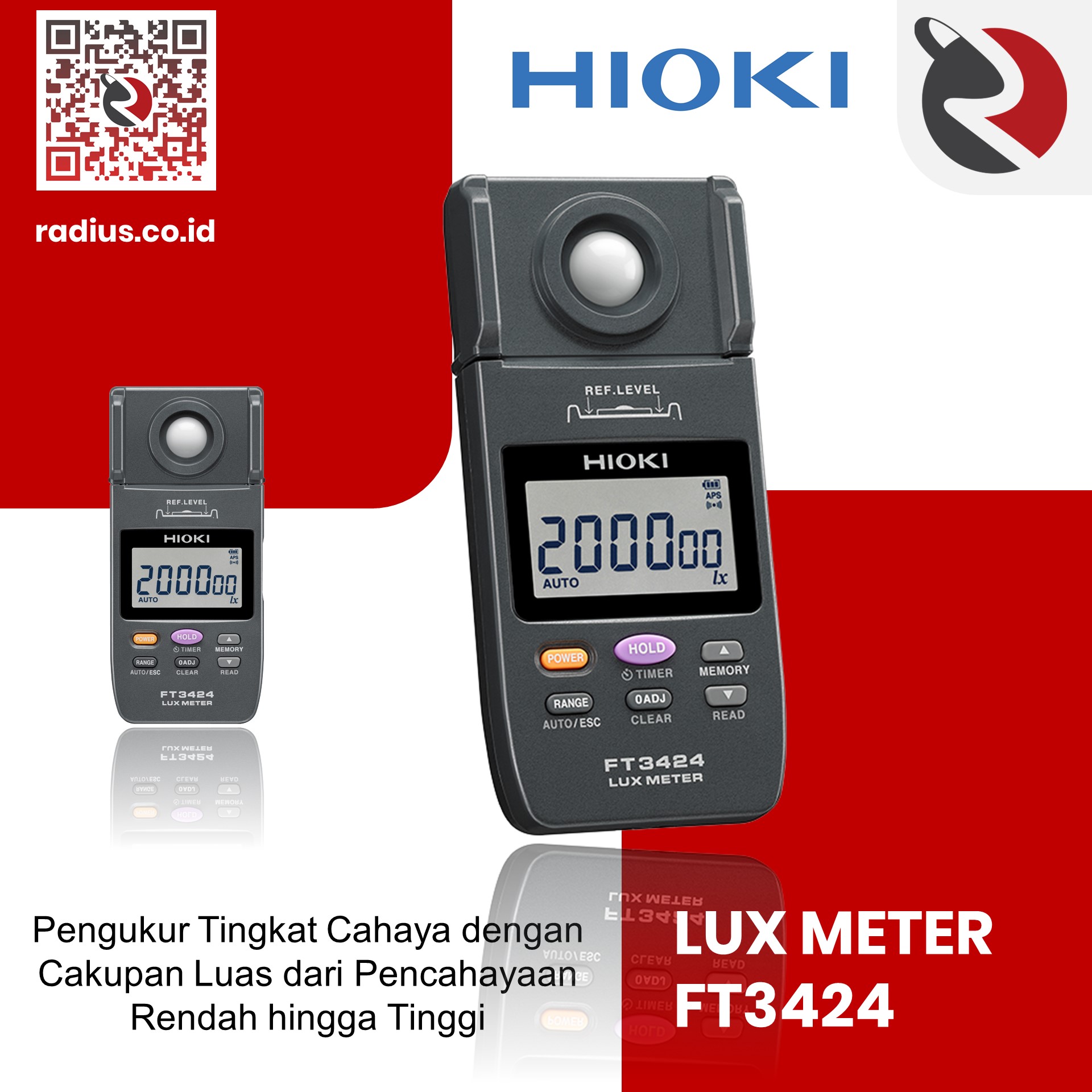

Lux Meter Hioki FT3424 adalah pengukur cahaya yang dirancang untuk berbagai aplikasi yang melibatkan peralatan penerangan, pekerjaan penerangan, dan manajemen fasilitas. Mampu menguji pencahayaan LED yang merata, FT3424 menyediakan lima rentang pengukuran, 20 lx hingga 20 000 lx, untuk mendukung berbagai tingkat pencahayaan.
Spesifikasi Lux Meter Hioki FT3424
| Standards | DIN 5032-7: 1985 class B, JIS C 1609-1: 2006 general AA class | |||||
|---|---|---|---|---|---|---|
| Light receiving element | Silicon photo diode | |||||
| Range selection | Auto/ Manual | |||||
| Linearity | ±2% rdg. (Multiply by 1.5 for display values in excess of 3000 lx.) | |||||
| Accuracy guarantee for temperature and humidity | 21 °C to 27 °C (69.8 °F to 80.6 °F), 75% rh or less (non-condensing) | |||||
| Response time | Auto range: within 5 seconds, Manual range: within 2 seconds | |||||
| D/A output | Output level: 2 V/range f.s. (2.5 V is output when the range f.s. is exceeded.) Output accuracy: ±1% rdg. ±5 mV (at display count) |
|||||
| Functions | Timer hold function, Memory function (Up to 99 measured data can be saved.), Hold, Auto power off function, Buzzer sound, Backlight, Zero adjustment | |||||
| Power supply | LR6 Alkaline battery ×2 (continuous use 300 hours), Max. rated power 500 mVA, or R6 Manganese battery ×2, or USB bus power (5 VDC) | |||||
| Dimensions and mass | 78 mm (3.07 in)W × 170 mm (6.69 in)H × 39 mm (1.54 in)D, 310 g (10.9 oz) (including the batteries) | |||||
| Accessories | Instruction Manual ×1, LR6 Alkaline battery ×2, Sensor cap (with strap) ×1, Carrying case (soft) ×1, Strap (for instrument) ×1, USB cable (0.9 m/2.95 ft) ×1, CD (USB driver, dedicated computer application software, and communications specifications) ×1 | |||||
Measurement ranges
| Range | Measurement range | Display steps | ||||
|---|---|---|---|---|---|---|
| 20 lx | 0.00 lx to 20.00 lx | 1 count step | ||||
| 200 lx | 0.0 lx to 200.0 lx | |||||
| 2000 lx | 0 lx to 2000 lx | |||||
| 20000 lx | 0(0) lx to 2000(0) lx | 10 count step | ||||
| 200000 lx | 0(00) lx〜2000(00) lx | 100 count step | ||||
Cara Menggunakan Lux Meter Hioki FT3424
Pengenalan dasar untuk menggunakan Hioki lux meter
Memperkenalkan cara menggunakan Pengukur FT3424 lux Hioki, mulai dari penyesuaian nol dan fungsi penahan hingga melakukan pengukuran. Karena fungsi memori instrumen memungkinkannya menyimpan nilai terukur, tidak perlu membuat catatan dengan tangan di lapangan. Selain itu, fungsi penahan pengatur waktu dan kabel sambungan memungkinkan pengukuran pencahayaan setelah menjauh dari instrumen.

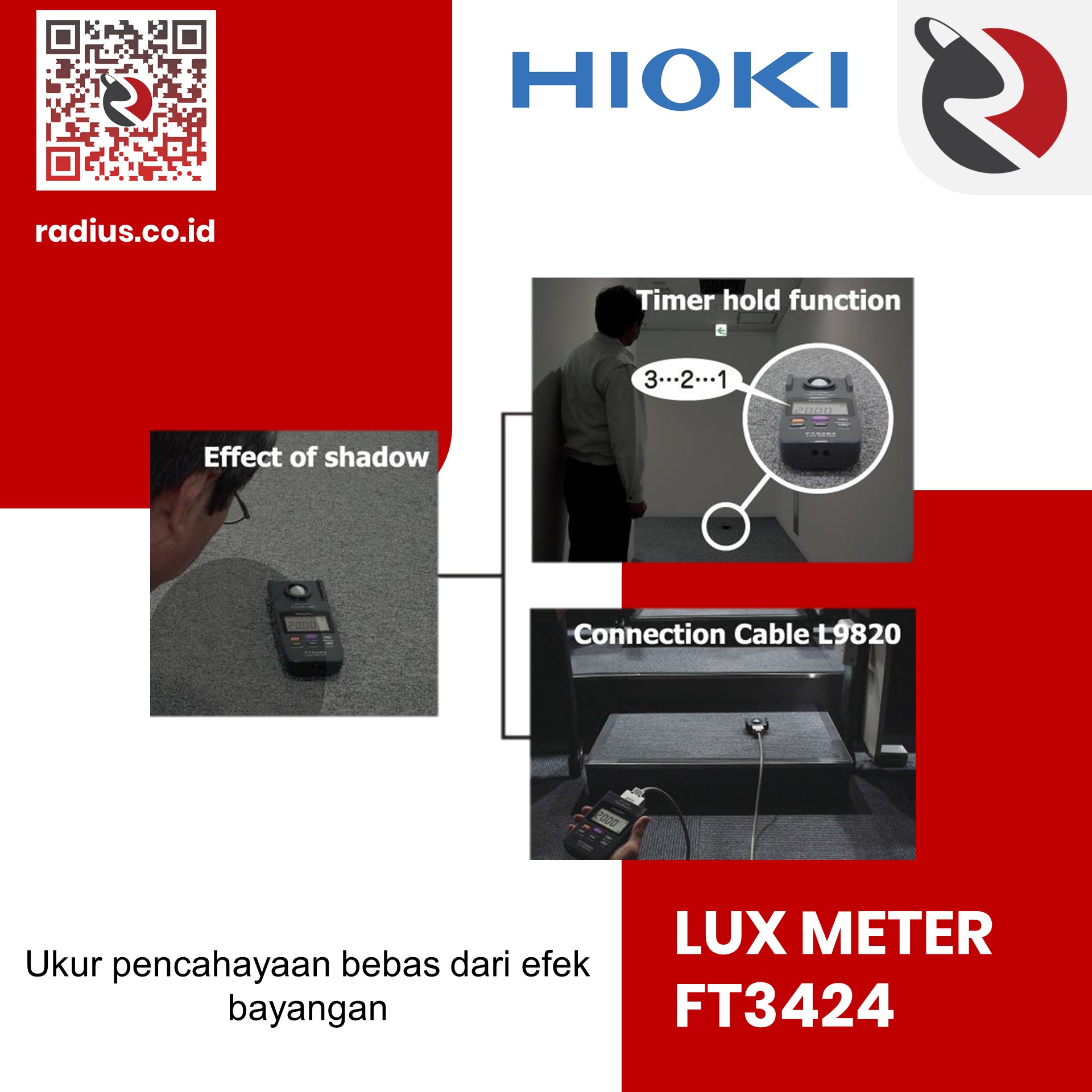

Ukur Pencahayaan Bebas Dari Efek Bayangan
1. Fungsi penahan pengatur waktu
Pertahankan nilai terukur setelah jumlah waktu yang dikonfigurasi pengguna telah berlalu sejak tombol TIMER ditekan. Dengan cara ini, Anda dapat mengukur waktu yang terjadi setelah Anda menjauh dari lux meter sehingga pengukuran tidak terpengaruh oleh pakaian, bayangan, dll.
Pengaturan waktu:
Pilih dari 5 / 10 / 15 / 20 / 30 / 45 / 60 detik.
Setelah waktu yang ditentukan berlalu, nilai terukur dipertahankan. → Lampu latar menyala dan bunyi bip berbunyi selama 3 detik.

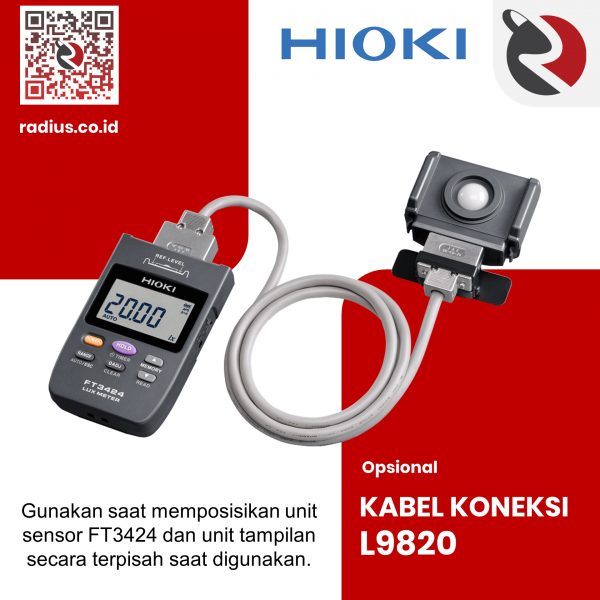

2. Pengukuran dengan sensor dan unit tampilan dilepas
Anda dapat melepas unit display dan sensor untuk penggunaan yang lebih nyaman. Cukup sambungkan dengan Kabel Sambungan L9820 (opsi).
Support for measurement of 1 lx makes the FT3424 ideal for low-illuminance measurement
20 lx Rentang pengukuran resolusi 0,01 lx

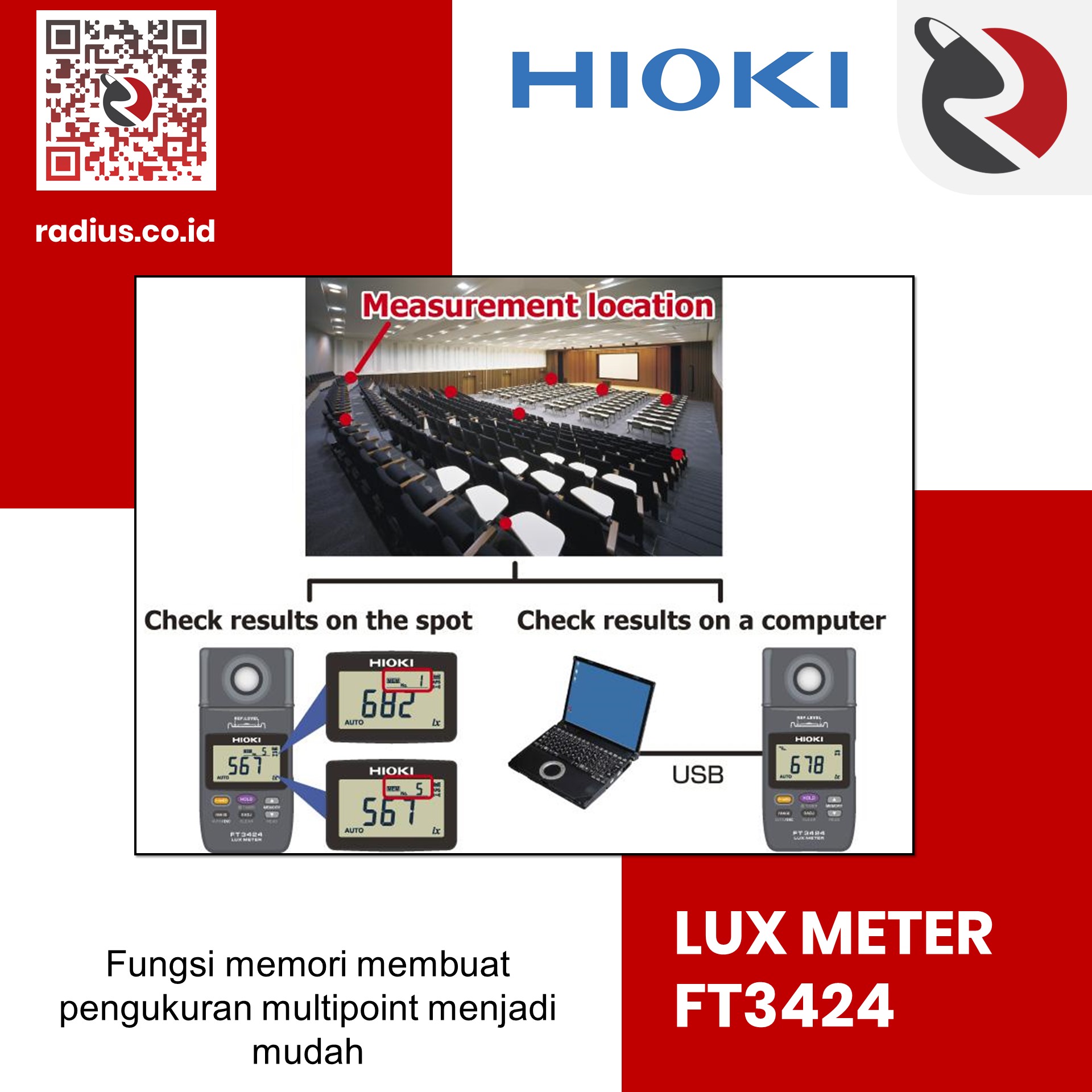

Fungsi memori membuat pengukuran multipoint menjadi mudah
1. Fungsi memori (hingga 99 nilai)
Simpan nilai terukur untuk beberapa lokasi pengukuran di memori internal instrumen di tempat untuk ditampilkan nanti sesuai keinginan Anda. Tidak perlu meluangkan waktu untuk menuliskan bacaan di atas kertas untuk setiap pengukuran.
2. Fungsi komunikasi data
Transfer data yang disimpan dalam memori internal instrumen ke komputer melalui koneksi USB. Data dapat disimpan sebagai file teks.
