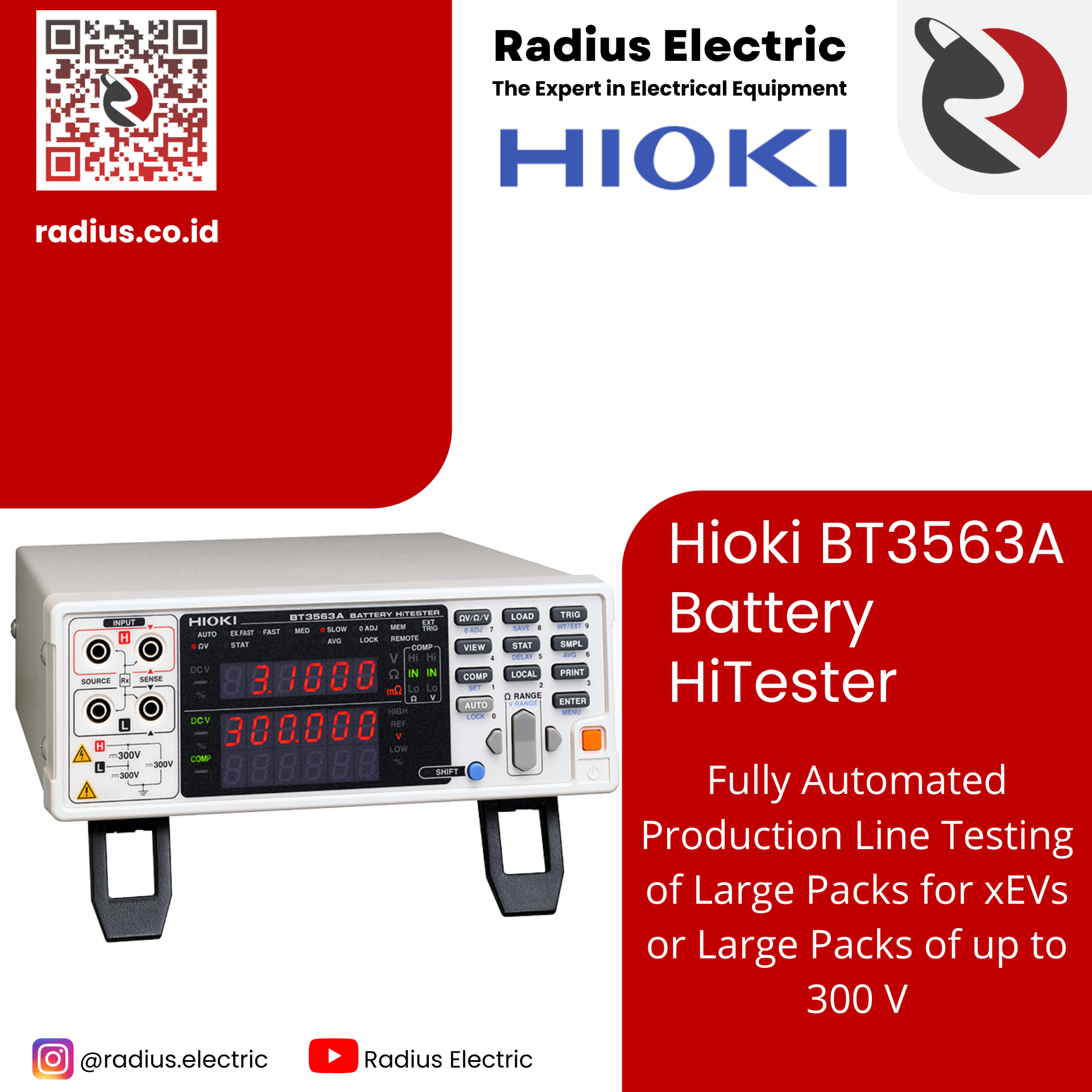

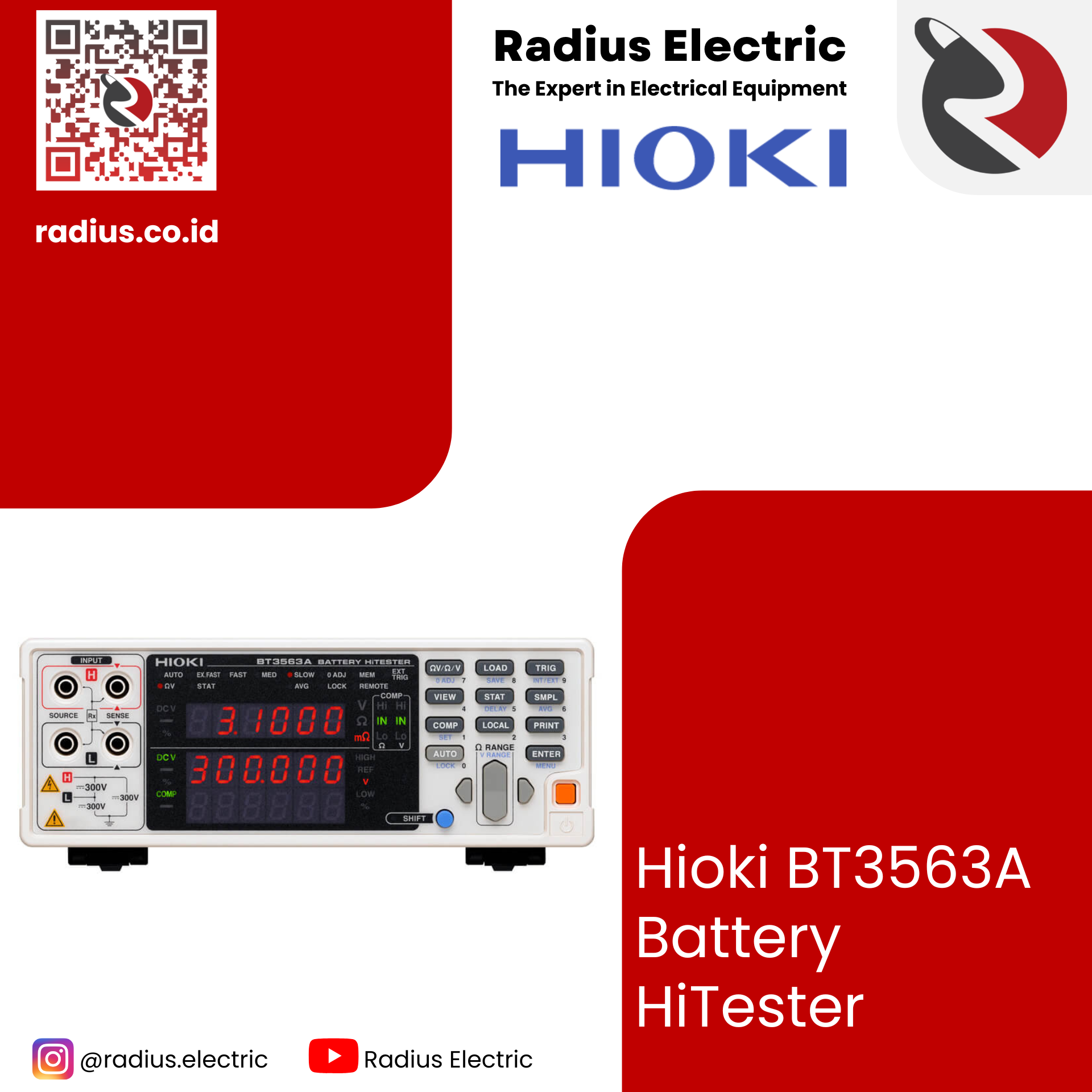

Hioki BT3563A Battery HiTester

Fitur Utama

Pengukuran resistansi internal dan tegangan sirkuit terbuka secara bersamaan.
Pengujian lini produksi yang sepenuhnya otomatis untuk kemasan besar untuk xEV atau kemasan besar hingga 300 V.
Rentang pengukuran resistensi: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
Rentang pengukuran voltase: 6 V/60 V/300 V
Dilengkapi LAN

Kategori: Battery Tester, Hioki (Electrical Measurement)

Deskripsi
Ulasan (0)

Basic specifications

Resistance measurement ranges	3 mΩ（Max. display: 3.1000 mΩ, resolution: 0.1 μΩ, measurement current: 100 mA） 30 mΩ（Max. display: 31.000 mΩ, resolution: 1 μΩ, measurement current: 100 mA） 300 mΩ（Max. display: 310.00 mΩ, resolution: 10 μΩ, measurement current: 10 mA） 3 Ω（Max. display: 3.1000 Ω, resolution: 100 μΩ, measurement current: 1 mA） 30 Ω（Max. display: 31.000 Ω, resolution: 1 mΩ, measurement current: 100 μA） 300 Ω（Max. display: 310.00 Ω, resolution: 10 mΩ, measurement current: 10 μA） 3 kΩ（Max. display: 3.1000 kΩ, resolution: 100 mΩ, measurement current: 10 μA） Basic accuracy: ±0.5% rdg ±10 dgt（3 mΩ range）, ±0.5% rdg ±5 dgt（30 mΩ range or more） Measurement frequency: 1 kHz ±0.2 Hz Measurement method: AC four-terminal method
Voltage measurement ranges	6 V（Max. display: 6.00000 V, resolution: 10 μV） 60 V（Max. display: 60.0000 V, resolution: 100 μV） 300 V（Max. display: 300.000 V, resolution: 1 mV） Basic accuracy: ±0.01% rdg. ±3 dgt.
Response time	10 ms
Sampling period	Ω or V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW) Ω or V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW)
Functions	Contact check, Zero adjustment (±1000 counts), Pulse measurement, Comparator (Hi/ IN/ Lo), Statistical calculations (Max. 30,000), Delay, Average, Panel saving/loading, Memory storage, LabVIEW® driver

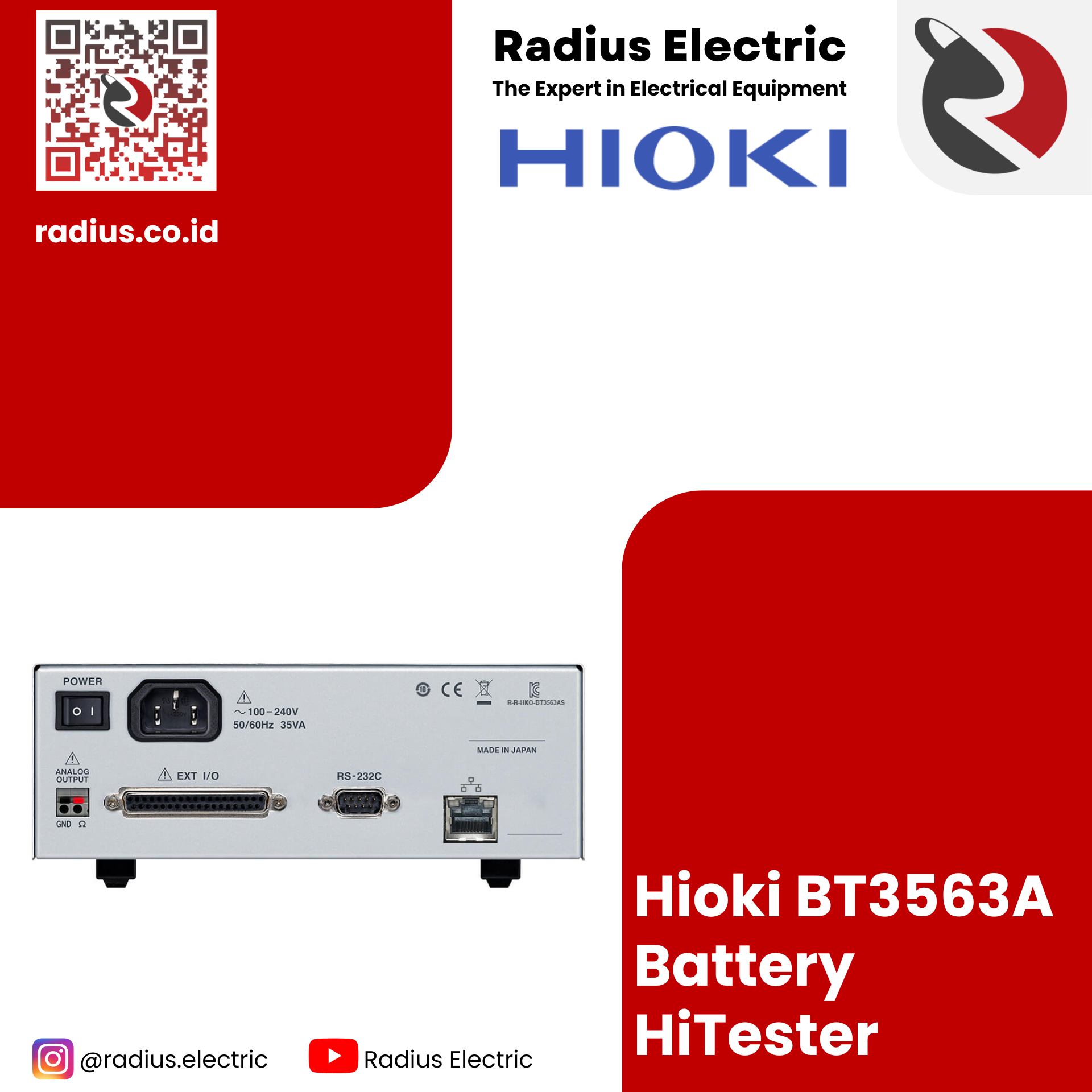

Interfaces	LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (Max. 38.4 kbps, Available as printer I/F) EXT I/O (37-pin Handler interface) Analog output (DC 0 V to 3.1 V)
Power supply	100 to 240 V AC, 50 Hz/60 Hz, 35 VA max.
Dimensions and mass	215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)
Included accessories	Instruction manual ×1, Power cord ×1, Operating Precautions ×1

Mengukur performa dan keamanan baterai menggunakan resistansi internal (AC-IR) dan tegangan sirkuit terbuka (OCV)

Periksa kualitas sel, modul, dan paket yang telah selesai di jalur produksi. Ukur resistansi internal (AC-IR) dan tegangan sirkuit terbuka (OCV) untuk memeriksa kualitas baterai. Sel yang diproduksi di pabrik produksi sel dikirim ke pabrik produksi modul setelah menjalani inspeksi pengiriman. Karena faktor-faktor seperti getaran selama pengiriman dan bahkan berlalunya waktu dapat menyebabkan kerusakan, baterai menjalani pemeriksaan penerimaan sebelum dirakit menjadi modul dan kemasan.

BT3561A

Sel kecil untuk motor listrik, Paket kecil hingga 60 V

Rentang pengukuran voltase: 6 V/60 V

Rentang pengukuran resistensi: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3562A

Sel besar untuk xEV, Paket ukuran sedang hingga 100 V

Rentang pengukuran voltase: 6 V/60 V/100 V

Rentang pengukuran resistensi: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3563A

Paket besar untuk xEV, Paket besar hingga 300 V

Rentang pengukuran voltase: 6 V/60 V/300 V

Rentang pengukuran resistensi: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

Mengurangi biaya pengembangan sistem pengujian dan jam kerja manajemen
BT356xA baru secara dramatis meningkatkan toleransi untuk resistansi garis dibandingkan dengan model sebelumnya. Penyempurnaan ini memudahkan untuk membangun sistem pengujian dengan sejumlah besar saluran menggunakan relai. Selain itu, siklus pemeliharaan yang lebih lama untuk sistem yang digunakan berarti jam kerja pemeliharaan yang lebih sedikit. Terakhir, kemampuannya untuk menangani kabel yang lebih tipis dibandingkan dengan model sebelumnya* membuatnya lebih mudah untuk merutekan kabel.
*Kabel AWG 29 (0,064 mm2) setara dengan 2,2 Ω lebih
perjalanan pulang pergi 8 m dapat digunakan dengan kisaran 3 mΩ atau 30 mΩ.

Meningkatkan Produktivitas dengan Meningkatkan Jumlah Saluran Inspeksi
Anda dapat menggunakan Switch Mainframe SW1001/SW1002 untuk menambah jumlah saluran pengukuran. Selain itu, Anda dapat melakukan pengukuran pemindaian dengan mengontrol dua instrumen sekaligus, misalnya instrumen seri BT356xA dan DM7276, atau BT4560 dan DM7276.

Mencegah malfungsi instrumen yang disebabkan oleh listrik statis
Baterai dapat diisi dayanya di jalur produksi, misalnya, saat diangkut dengan sabuk konveyor. Ketika probe ditempatkan bersentuhan dengan baterai tersebut, penerapan listrik statis yang dihasilkan kemudian dapat merusak instrumen. Seri BT356xA dirancang untuk menahan kontak dengan ±30 kV listrik statis*, mencegah malfungsi akibat listrik statis dan mengurangi waktu henti jalur pengujian.
* ±30 kV IEC 61000-4-2 pelepasan kontak

Antarmuka LAN sebagai standar
Seri BT356xA dilengkapi dengan antarmuka LAN sebagai perlengkapan standar, memudahkan instrumen untuk beroperasi dengan sistem kontrol berbasis PLC*. Kemampuan untuk menggunakan kabel LAN yang mudah diakses membantu menurunkan biaya selama pengembangan dan pemeliharaan sistem. Selain itu, desain dengan kebisingan yang kuat dan ketahanan listrik statis membantu menghindari masalah sistem.
* Pengontrol Logika yang Dapat Diprogram, perangkat yang secara otomatis mengontrol satu atau lebih mesin
