Ringkasan Produk
Hioki Memory HiLoggers adalah pencatat data berkecepatan tinggi untuk merekam beberapa channel sinyal tegangan, suhu, hambatan atau kelembaban, beberapa model menyediakan isolasi lengkap antara channel dan ketahanan kebisingan yang kuat. LR8450 menawarkan pengambilan sampel 1 ms hingga 120 channel, dan dapat dipasangkan dengan 5 jenis unit input plug-in yang berbeda. Modul input baru mengukur regangan dan distorsi, ideal untuk aplikasi otomotif yang melibatkan evaluasi komponen kendaraan serta peralatan robot.
Spesifikasi Produk

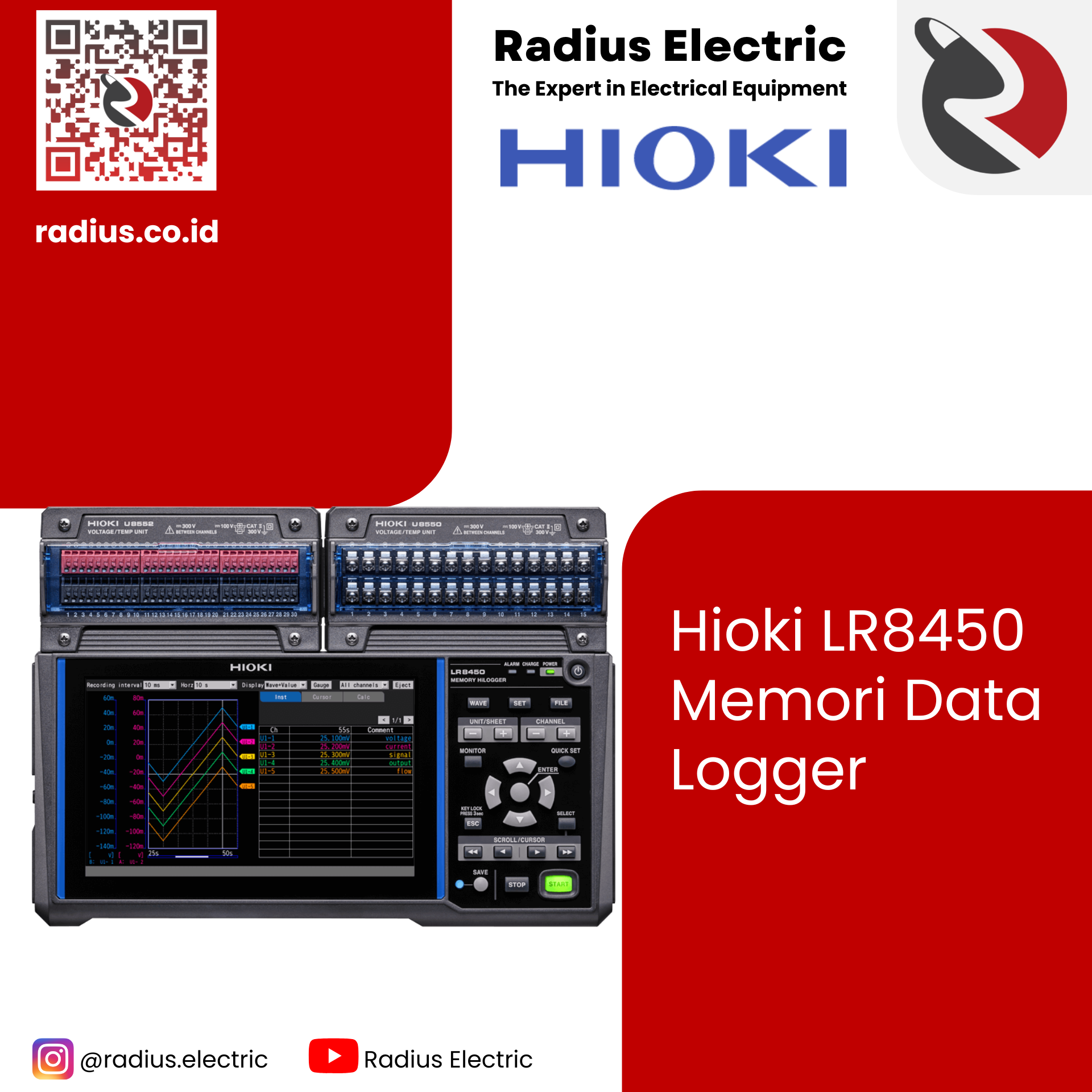

| Maks. jumlah modul yang dapat dihubungkan | 4 modul input plug-in | |||||
|---|---|---|---|---|---|---|
| Modul yang dapat dihubungkan (Modul plug-in) |
U8550, U8551, U8552, U8553, U8554, U8555 (U8555: didukung V2.00 atau lebih baru) |
|||||
| Jumlah channel pengukuran | Hingga 120 ch dengan modul input plug-in. U8555 dapat memasukkan hingga 500 channel per unit. |
|||||

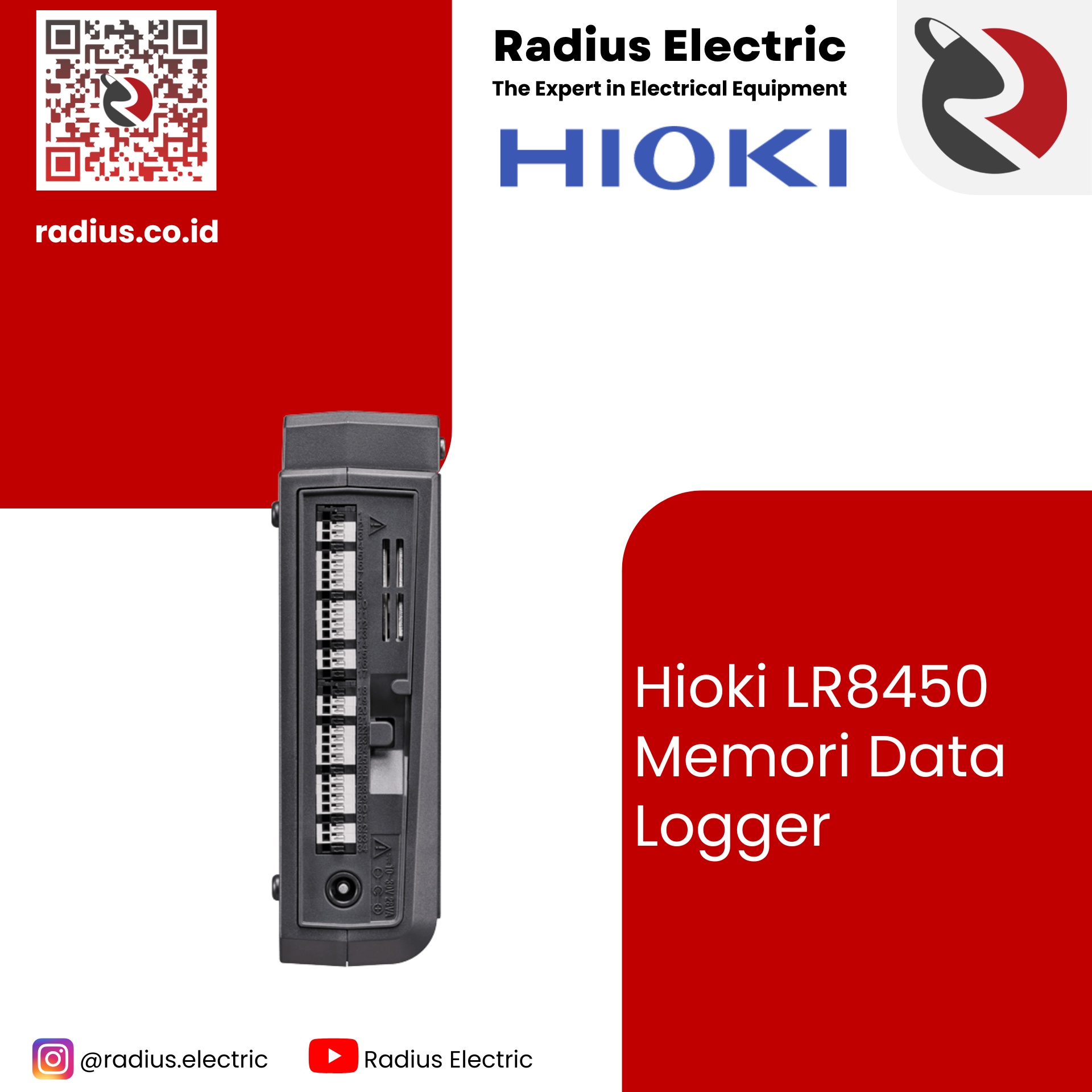

| Masukan pulsa/logika | [Jumlah ch] 8 ch (GND umum, non-isolasi, pengaturan eksklusif untuk input pulsa/logika untuk channel individual) [Format input adaptif] Kontak non-tegangan, kolektor terbuka, atau input voltase [Hitung] 0 hingga 1000 M pulsa, 1 resolusi pulsa [Kecepatan putaran] 0 hingga 5000/n (r/s), resolusi 1/n (r/s), 0 hingga 300.000/n (r/mnt.), resolusi 1/n (r/mnt.), n: Jumlah pulsa per rotasi (1 hingga 1000) [Masukan logika] Merekam 1 atau 0 untuk setiap interval perekaman |
|||||
| Interval perekaman | 1 ms*, 2 ms*, 5 ms* (*: Dapat diatur hanya saat menggunakan modul 1 ms/S), 10 ms hingga 1 jam, 22 pilihan (Interval penyegaran data dapat diatur untuk setiap unit | |||||
| Penyimpanan data | Kartu Memori SD/Drive USB (dapat dipilih pengguna) (Hanya media penyimpanan yang dijual oleh HIOKI yang dijamin beroperasi) |
|||||
| antarmuka LAN | 100BASE-TX / 1000BASE-T, DHCP, dukungan DNS, Fungsi: Akuisisi data, pengaturan kondisi yang digunakan dengan perangkat lunak Logger Utility, mengkonfigurasi pengaturan dan mengontrol perekaman menggunakan perintah komunikasi, server FTP / klien FTP, server HTTP, transmisi email, klien NTP |
|||||
| Antarmuka USB | Wadah Seri A × 2: Sesuai dengan USB 2.0 (drive USB, keyboard, atau hub) Wadah mini-B seri × 1: Akuisisi data, pengaturan kondisi yang digunakan dengan Utilitas Logger, mengonfigurasi pengaturan dan mengontrol perekaman menggunakan perintah komunikasi, mentransfer data dari Kartu Memori SD yang terhubung ke komputer |
|||||
| slot kartu SD | Slot yang memenuhi standar SD × 1 (dengan kartu memori SD/dukungan kartu memori SDHC), Opsi pengoperasian yang dijamin: Z4001, Z4003 | |||||

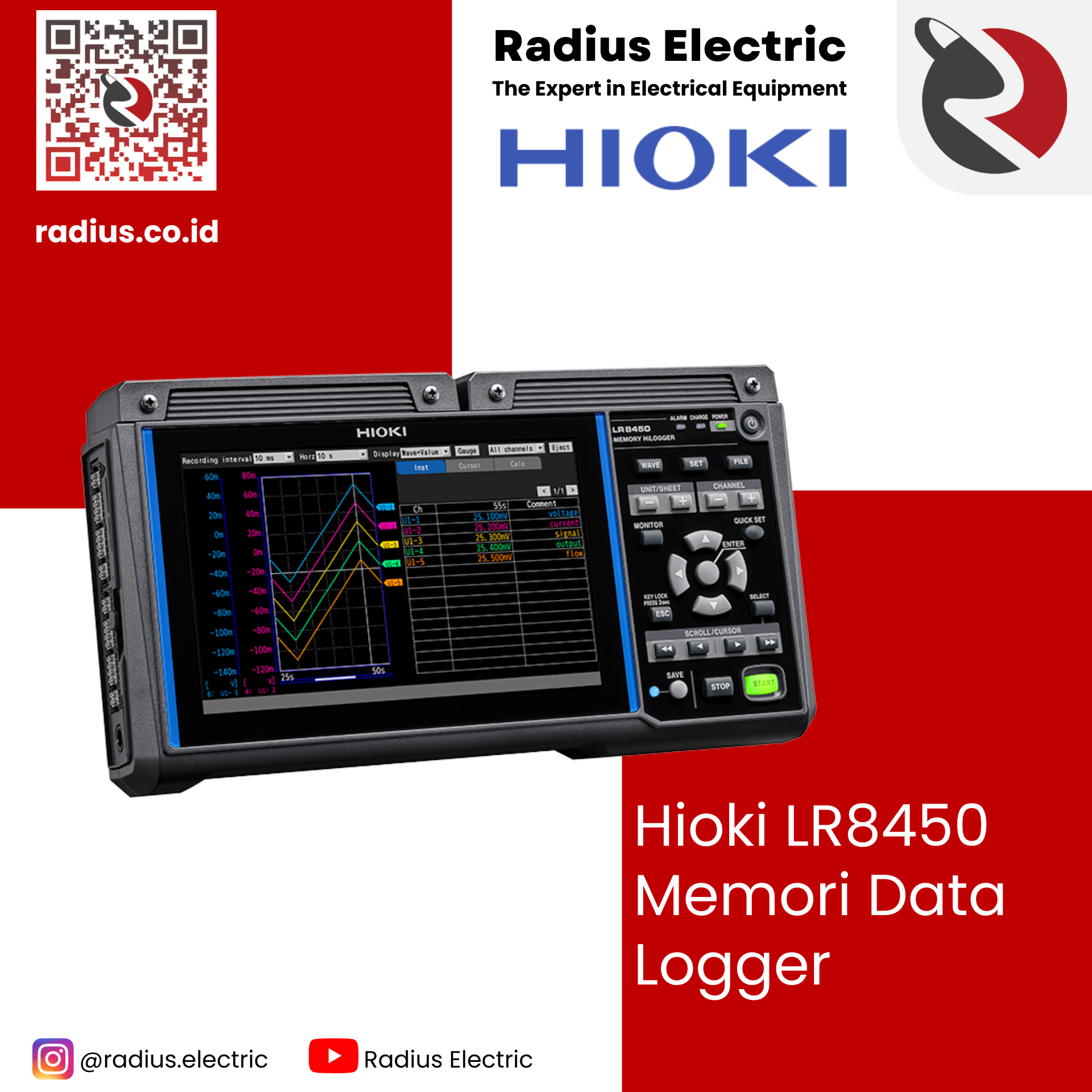

| Menampilkan | Layar kristal cair berwarna TFT 7 inci (WVGA 800 × 480 piksel) | |||||
| Fungsi | Simpan data bentuk gelombang secara real time ke kartu memori SD atau drive USB, kalkulasi nilai numerik, kalkulasi bentuk gelombang, output alarm 8ch, output tegangan ×2 (5 V /12 V /24 V dapat dipilih) | |||||
| Sumber Daya listrik | [Adaptor AC] Menggunakan Z1014 (100 hingga 240 V AC, 50/60 Hz), 95 VA Max. (termasuk adaptor AC), 28 VA Max. (tidak termasuk adaptor AC) [Battery Pack] Menggunakan Z1007 (menampung 2 baterai), penggunaan terus menerus 4 jam (nilai referensi untuk 2 buah), 20 VA Max. [Daya eksternal] 10 hingga 30 V DC, 28 VA Maks. (Silakan hubungi distributor HIOKI Anda untuk kabel sambungan) |
|||||
| Dimensi dan massa | Tanpa modul apa pun: 272 mm (10,71 inci) L × 145 mm (5,71 inci) H × 43 mm (1,69 inci) D (tidak termasuk tonjolan), 1108 g (39,1 oz) (tidak termasuk baterai) Dengan 2 modul: 272 mm (10,71 inci) L × 198 mm (7,80 inci) H × 63 mm (2,48 inci) D (tidak termasuk tonjolan) Dengan 4 modul: 272 mm (10,71 inci) L × 252 mm (9,92 inci) H × 63 mm (2,48 inci) D (tidak termasuk tonjolan) |
|||||
| Termasuk aksesoris | Panduan Mulai Cepat ×1, Disk Aplikasi LOGGER (Manual Mulai Cepat, Manual Instruksi, Utilitas Logger, Manual Instruksi Utilitas Logger, editor CAN, manual instruksi editor CAN, Manual Instruksi Komunikasi) ×1, Kabel USB ×1, Adaptor AC Z1014 ×1 | |||||
Hubungkan pengukur regangan secara langsung dan lakukan pengukuran hanya dalam waktu 1 ms.

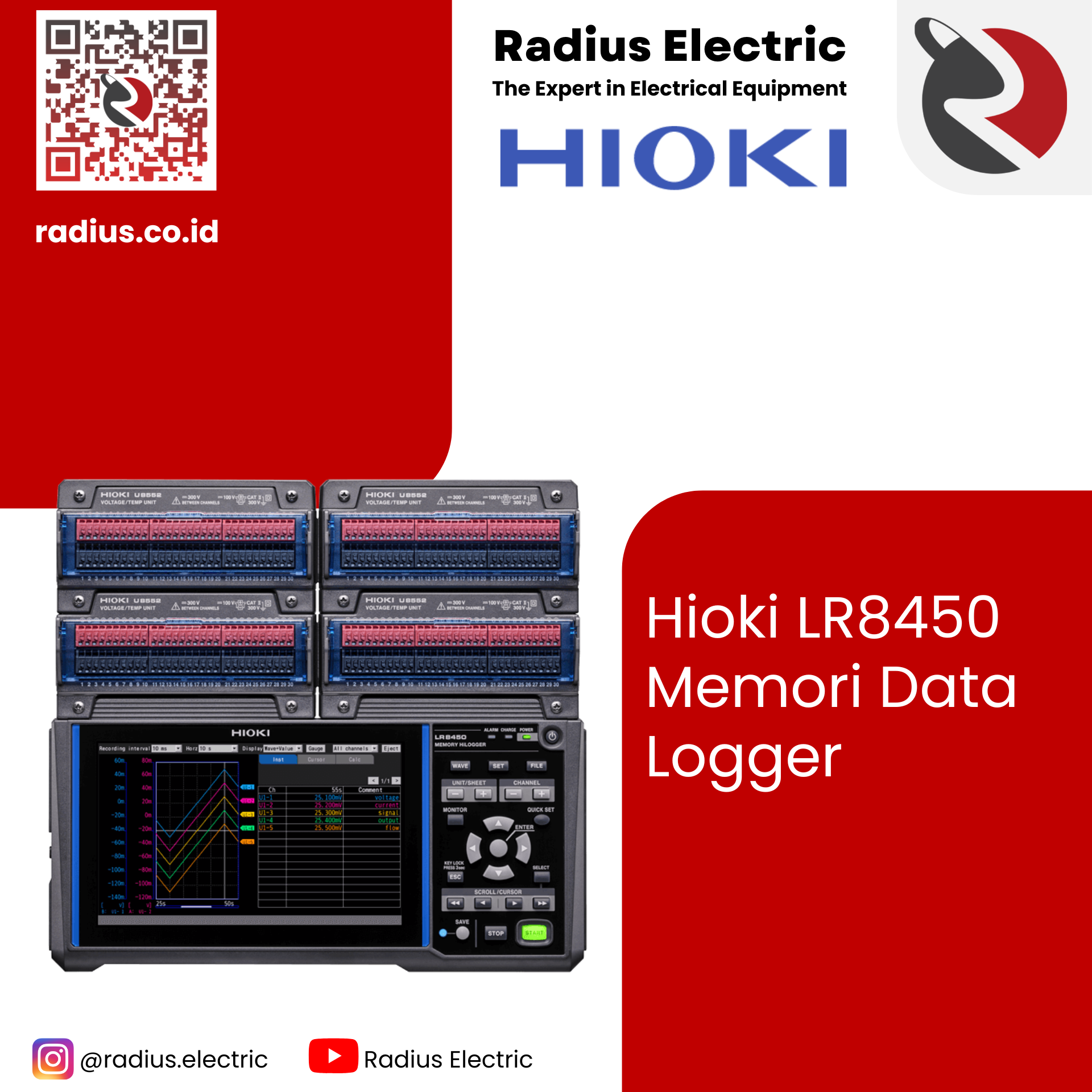

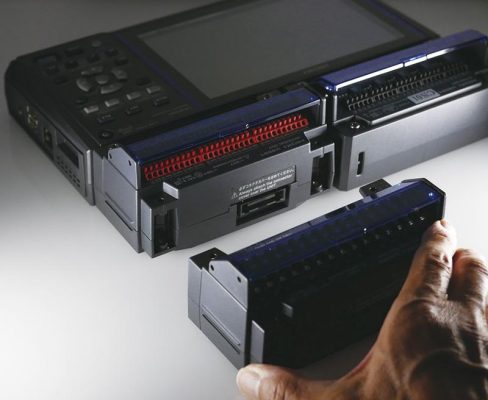

Memory Data Logger LR8450 adalah data logger yang dapat mengukur tegangan melalui pengukur regangan yang terhubung langsung. Mampu merekam pada frekuensi di urutan puluhan hertz berkat pengambilan sampel hingga 1 ms, LR8450 sangat ideal untuk mengukur tegangan dan beban pada bagian yang bergerak dan ketegangan pada komponen seperti rem dan pipa. Dan karena dapat menampung campuran berbagai unit pengukuran, LR8450 dapat mengukur regangan, suhu, dan tegangan secara bersamaan sesuai kebutuhan. Dapatkan hingga 120 channel input hanya dengan menambahkan total empat unit plug-in.

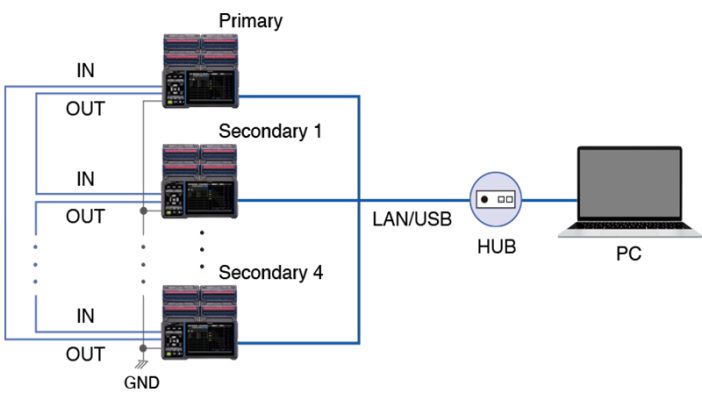

Pengukuran Sampling Sinkron Analog 600 CH [Sejak V2.10]
Pengambilan sampel yang disinkronkan hingga 5 modul plug-in (600 channel analog) dapat diukur ketika beberapa terminal sinkronisasi eksternal LR8450 (SYNC.IN, SYNC.OUT) terhubung.
Catatan: Fungsi ini tidak dapat digunakan saat modul wireless terhubung.
Contoh keluaran dari berbagai sensor, termasuk sensor tekanan 1 md
Gunakan model Unit Tegangan Kecepatan Tinggi U8553
Mengukur pada laju pengambilan sampel hingga 1 ms.
Sampling rate 1 ms paling cocok untuk mengukur output sensor dengan respons frekuensi di bawah 100 Hz, misalnya sensor tekanan dan getaran.
Ukur regangan dengan laju pengambilan sampel 1 ms
Contoh: pengukuran regangan
Gunakan model Strain Unit U8554
Hubungkan pengukur regangan secara langsung dan ukur pada laju pengambilan sampel hingga 1 ms.
Pengukur regangan cenderung memiliki kabel panjang dan tipis yang mudah putus, tetapi potensi jebakan tersebut dapat dihindari dengan menggunakan unit wireless sehingga panjang wire dapat diminimalkan.

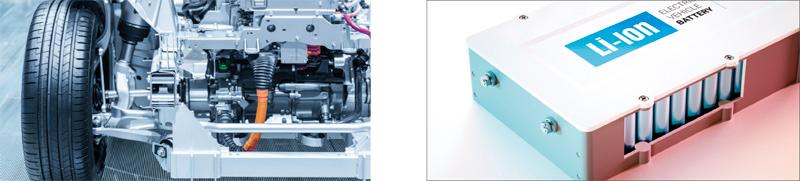

Ukur suhu di dekat inverter atau baterai
Contoh: pengukuran suhu
Gunakan model:
Unit Tegangan / Suhu U8550
Satuan Universal U8551
Mengukur pada laju pengambilan sampel hingga 10 ms.
Manajemen termal EV baterai dengan mengukur suhu dan aliran panas
Aliran panas dapat diukur dengan menggabungkan LR8450 dengan Sensor Fluks Panas FHF05. Karena sensor ini memungkinkan konfirmasi suhu dan arah perpindahan panas, sensor ini berguna saat memvalidasi manajemen termal.

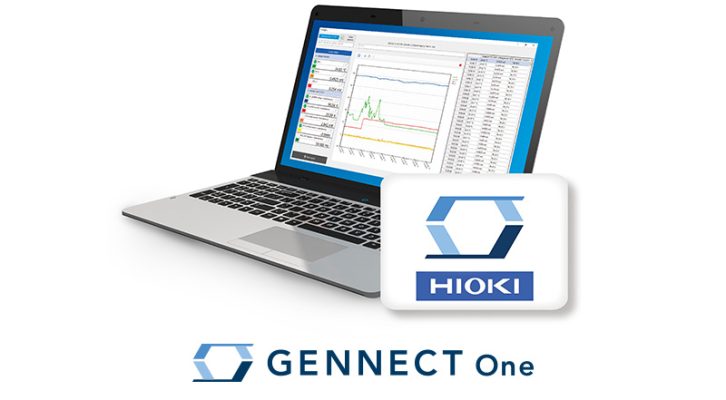

Layanan cloud khusus untuk seri Hioki GENNECT
Operasi pengukuran yang efisien dapat dicapai dengan memanfaatkan HIOKI ‘s Gennect One dan GENNECT Cloud.
Gennect One adalah aplikasi Windows gratis yang menyediakan manajemen pusat untuk beberapa instrumen pada LAN.
Dengan masuk ke GENNECT Cloud dari Gennect One, Anda dapat bergerak di luar LAN dan terhubung ke instrumen di lokasi yang jauh.
