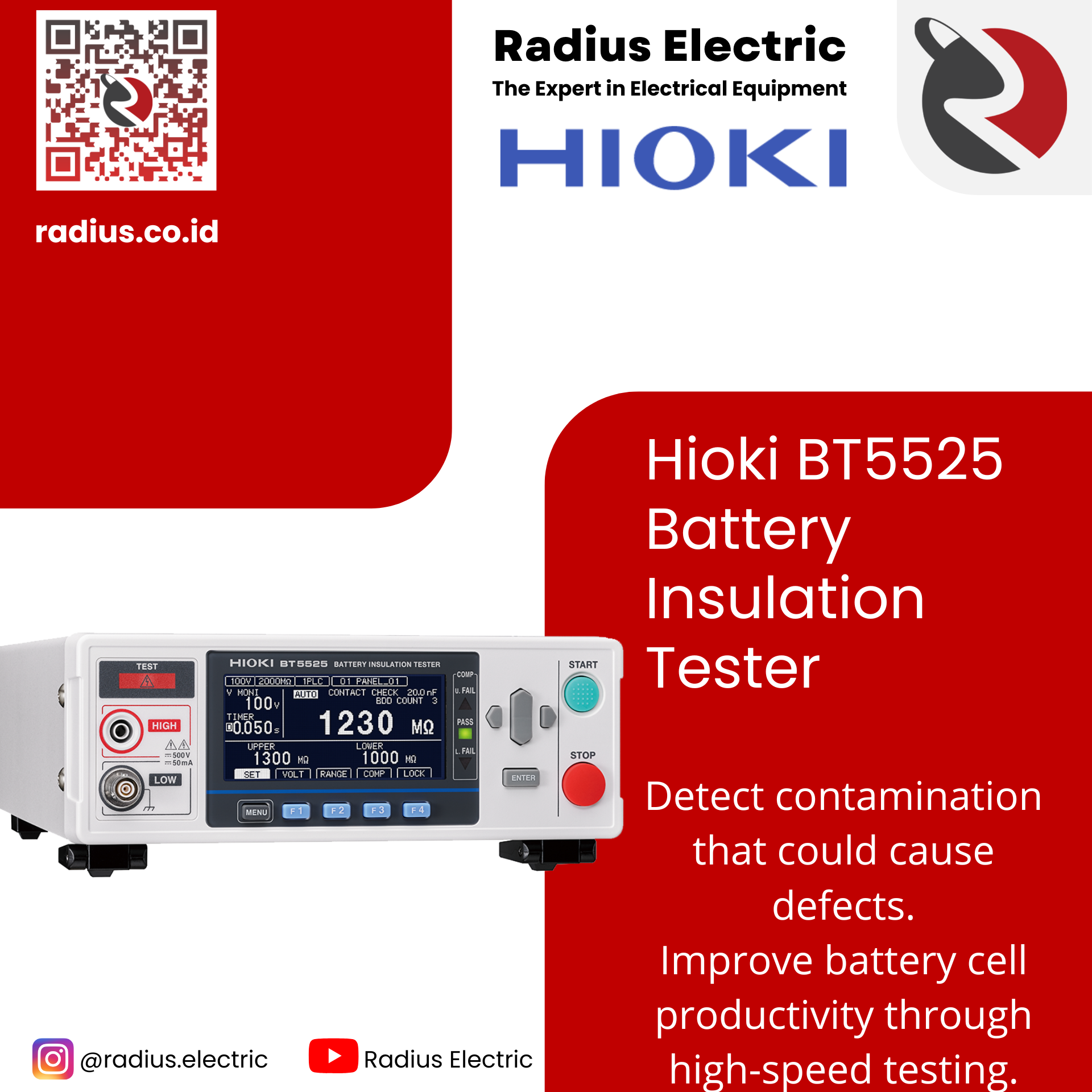

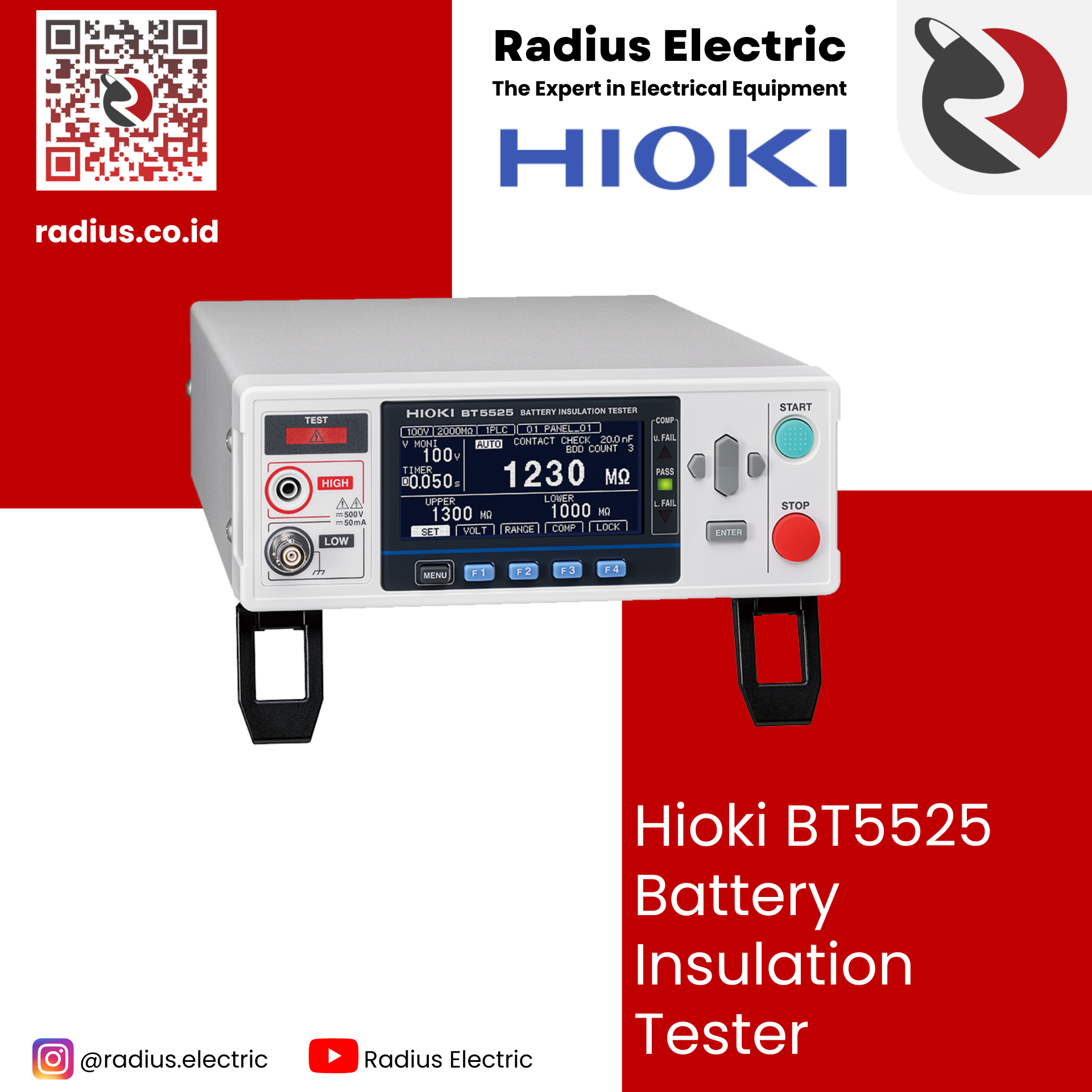

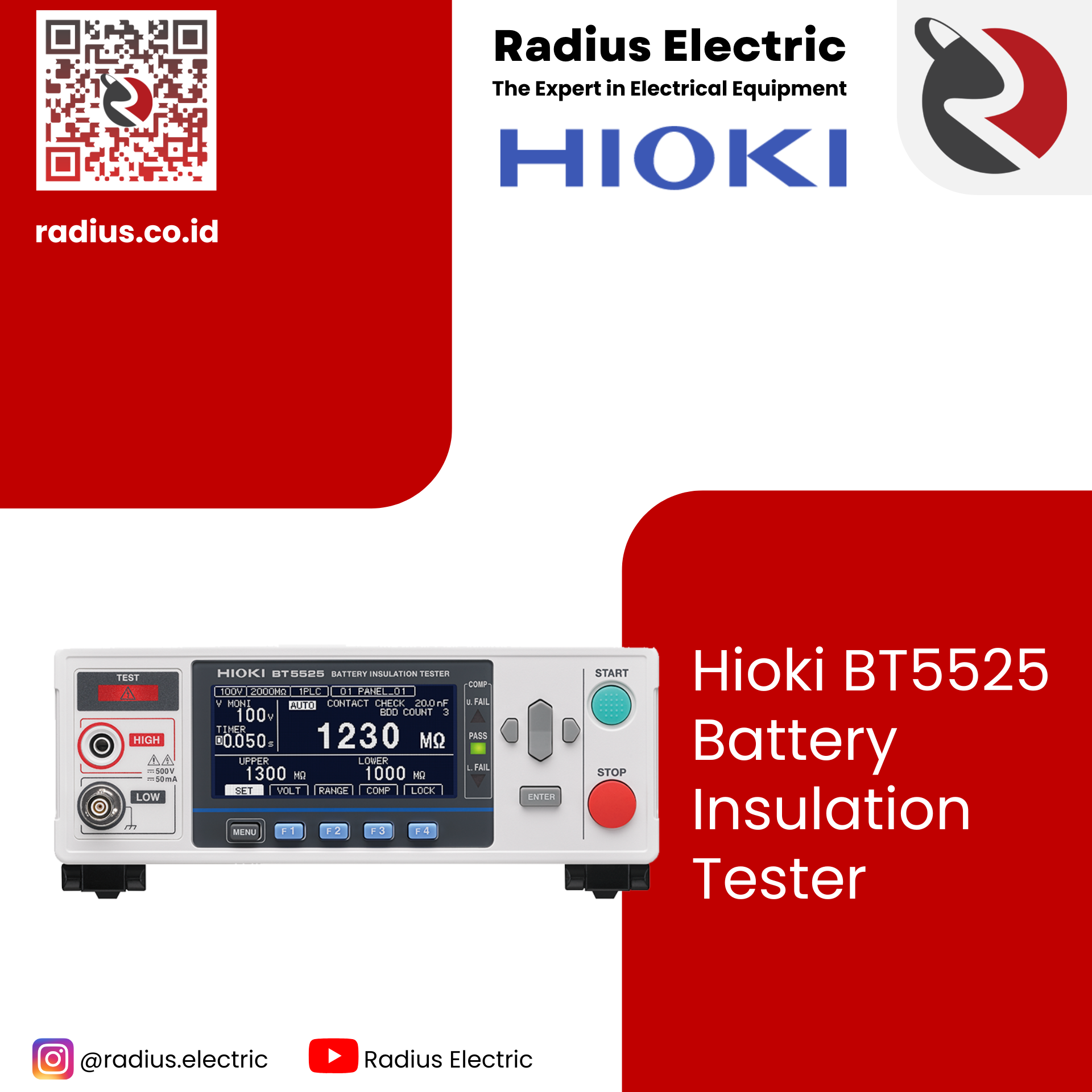

Hioki BT5525 Battery Insulation Tester

Fitur Utama

Ideal untuk jalur produksi baterai
Fungsi BDD untuk mendeteksi arus pendek sangat kecil yang disebabkan oleh kontaminasi sebelum baterai dikirim
Pengujian ketahanan isolasi yang stabil bahkan di lingkungan yang bising
Performa berbiaya tinggi berkat harga terjangkau, pengujian berkecepatan tinggi, dan footprint yang ringkas
Fungsi pemeriksaan kontak mengurangi jumlah negatif palsu yang disebabkan oleh masalah peralatan

Kategori: Battery Tester, Hioki (Electrical Measurement)

Deskripsi
Ulasan (0)

BT5525 dapat mencegah pengiriman baterai dengan cacat laten yang dapat menyebabkan kebakaran.

Ini adalah pengantar fungsi “TESTER INSULASI BATERAI BT5525” baru untuk jalur produksi baterai. Fungsi BDD, yang memantau voltase dan arus kecil serta mendeteksi zat asing yang tercampur dalam proses produksi, dan aplikasi PC praktis yang memungkinkan Anda melihat bentuk gelombang, akan dijelaskan saat benar-benar mengukur

Spesifikasi Hioki BT5525 Battery Insulation Tester

Main functions	Insulation resistance test Break Down Detect function (BDD) Contact check function
Output specifications	Output voltage : 25 V to 500 V, Setting resolution 1 V Charging current (Current limit function) : 50 µA to 50 mA123, Minimum setting resolution 10 μA Short-circuit current : 60 mA or less Discharge current : 40 mA or greater 1: Constraints involving the output generator will result in an error, making measurement impossible, if a capacitive load of approximately 50 μF or greater is connected while using a current limit setting of 5.1 mA or greater. 2: When using a current limit setting of 5.1 mA or greater, measurement will be forcibly stopped if the output voltage is not at least 20 V at 200 ms after the start of measurement. Measurement will be possible 1 s after forcibly stopped. 3: If the set current limit value is from 5.1 mA to 50.0 mA, the current will be limited to 5 mA after the output voltage reaches the set voltage.
Measurement specifications	Resistance value display range : 0.050 MΩ to 9999 MΩ Resistance range : 2 MΩ, 20 MΩ, 200 MΩ, 2000 MΩ, AUTO
Basic specifications	±1.5％ rdg.±2 dgt. 25 V ≤ V < 100 V [0.05 MΩ to 2 MΩ], 100 V ≤ V ≤ 500 V [0.2 MΩ to 20 MΩ]
Time specifications	Test time : 0.050 s to 999.999 s, OFF Comparator delay time : 0.001 s to 999.999 s, AUTO Display update speed : 1 PLC Sampling time : 1 PLC to 100 PLC
Memory functions	Panel save function : Saves up to 15 sets of measurement conditions Measured value memory function : Saves up to 999 measured values in the instrument’s internal memory
Judgment functions	Test modes : Continuous test, PASS STOP, FAIL STOP Comparator function : UPPER_FAIL : Measured value > upper limit value PASS : Upper limit value ≥ measured value ≥ lower limit value LOWER_FAIL : Measured value < lower limit value
Various functions	Break Down Detect function (BDD) : Detecting minuscule insulation defects caused by contamination Contact check function : 2-terminal capacitance measurement method Automatic data output function : Automatic output of measurement results via communication interface after completion of test Command monitor function : Screen display of commands being sent and received External I/O monitor function : Screen display of output signal ON/OFF and input signal status Analog output function : Converts measured values to 0 to 4 V DC and outputs

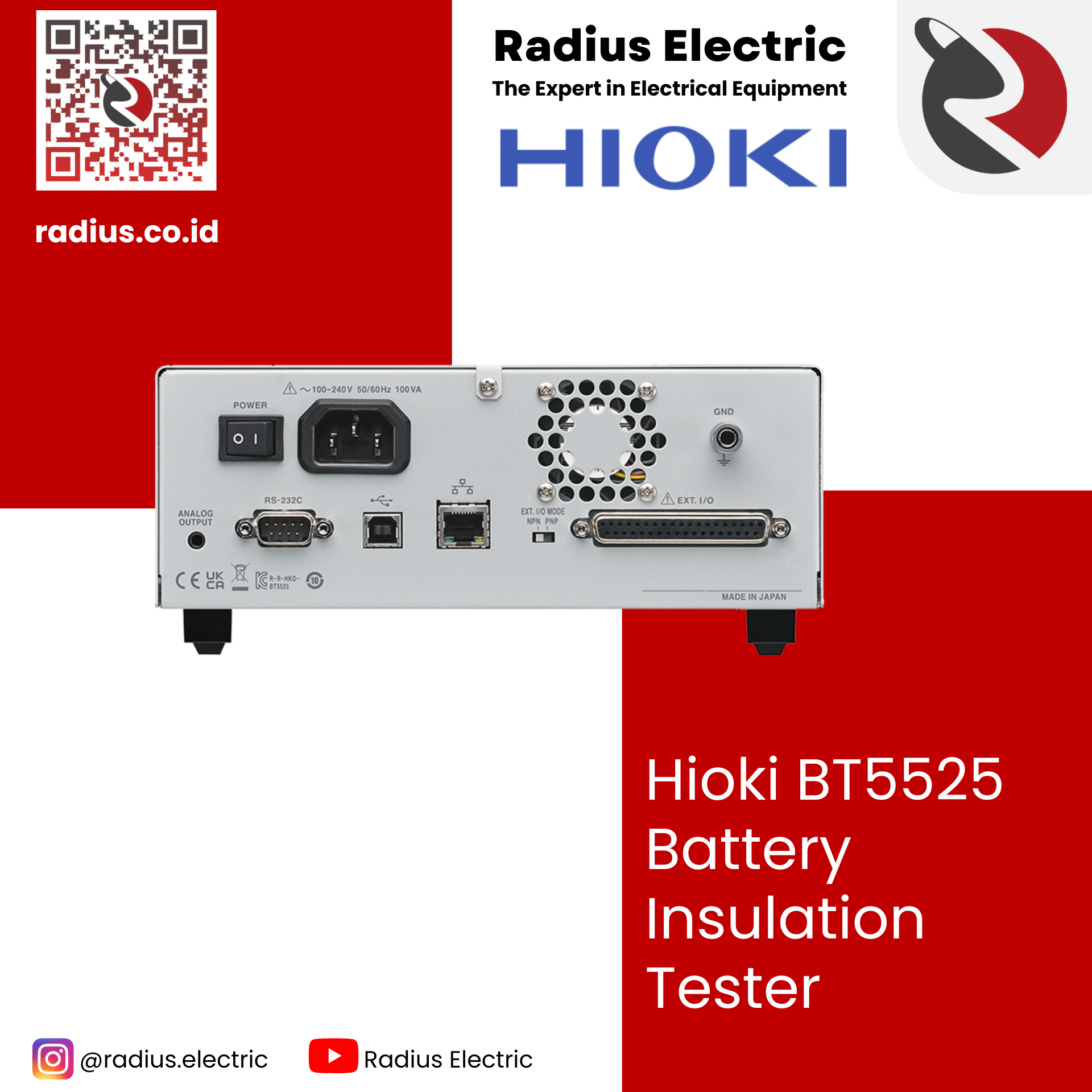

Interfaces	USB, LAN, RS-232C, EXT. I/O
Power supply	100 V to 240 V AC
Power consumption	Approx. 20 VA4 4: Power supply conditions are 220 V supply voltage, 50, 60 Hz supply frequency, 200 V test voltage, 2 mA current limit, and load (1 GΩ resistor and 0.1 μF capacitor connected in parallel).
Maximum rated power	100 VA

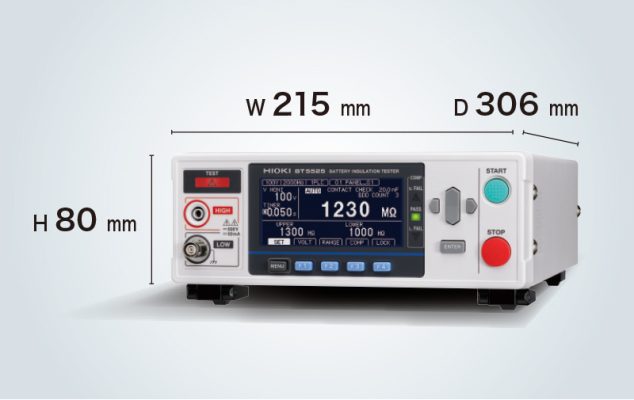

Dimensions and mass	Approx. 215 mm (8.46 in) W × 80 mm (3.15 in) H × 306.5 mm (12.07 in) D (excluding protruding parts), Approx. 2.8 kg (98.8 oz)
Included accessories	Power cord ×1, EXT. I/O male connector ×1, EXT. I/O connector cover ×1, EXT. I/O interlock cancellation jig ×1, Startup Guide ×1

Mendeteksi cacat insulasi sangat kecil yang disebabkan oleh kontaminasi (Fungsi Break Down Detect)

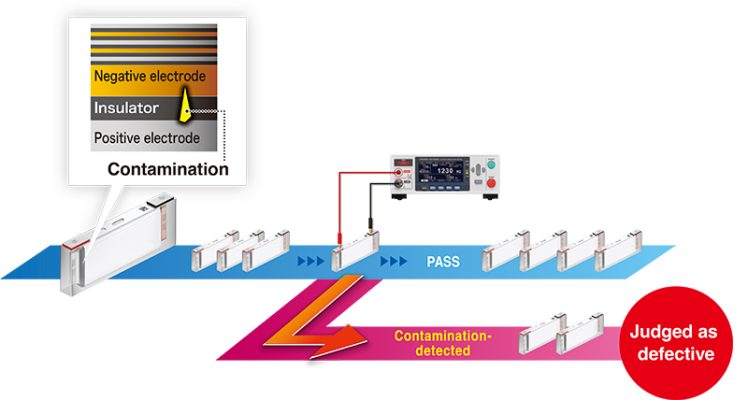

Fungsi BDD adalah fungsi pengujian eksklusif yang dapat mendeteksi korsleting internal sangat kecil yang disebabkan oleh kontaminasi (dengan bahan logam) pada tahap sebelum sel baterai diisi dengan elektrolit. Dengan mengidentifikasi dan menghilangkan komponen yang rusak pada tahap awal proses produksi, fungsi BDD membantu mencegah risiko bahaya seperti kebakaran dan kecelakaan yang disebabkan oleh pemanasan setelah pengiriman baterai. Selain itu, hubungan arus pendek internal yang sangat kecil di dalam sel mempercepat degradasi baterai. Fungsi BDD akan berkontribusi pada produksi baterai dengan daya tahan dan kinerja listrik yang lebih baik.

Pengujian ketahanan isolasi yang stabil, bahkan di lingkungan yang bising

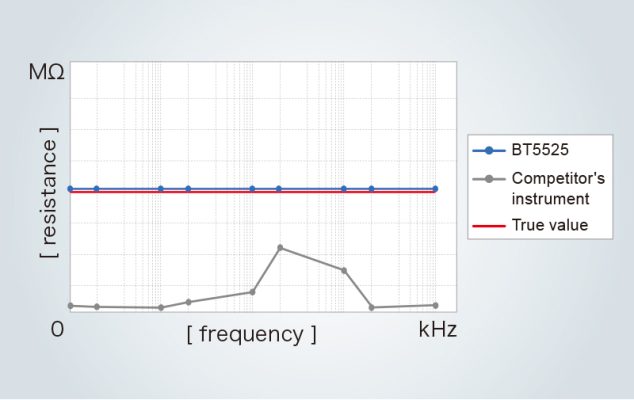

Hioki berhasil secara signifikan mengurangi efek kebisingan eksternal dengan memanfaatkan teknologi pengukuran penguji resistansi isolasi dan keahlian desain yang dikembangkan selama bertahun-tahun.
Hasilnya, BT5525 dapat melakukan pengujian resistansi insulasi yang stabil dan bebas variasi pada tingkat kualitas yang memungkinkannya mendeteksi hubungan arus pendek internal yang disebabkan oleh kontaminasi.

Mencegah pengujian do-overs karena penilaian yang salah

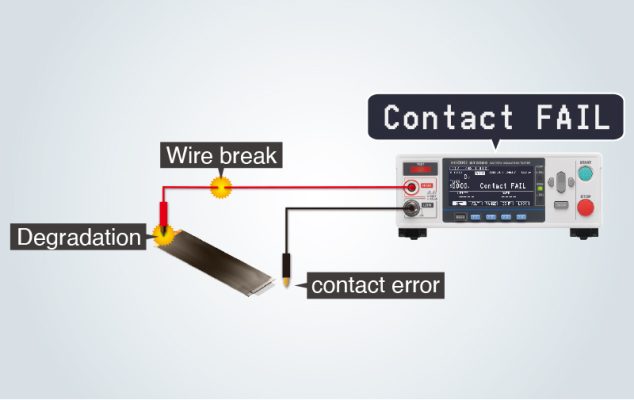

BT5525 menyediakan fungsi pemeriksaan kontak untuk menentukan apakah instrumen telah melakukan kontak yang benar dengan sirkuit yang diuji dengan mengukur kapasitansi antara terminal pengukuran (kapasitansi liar dan kapasitansi sirkuit yang diuji).

Ideal untuk pengujian resistansi isolasi sebelum pengisian elektrolit baterai

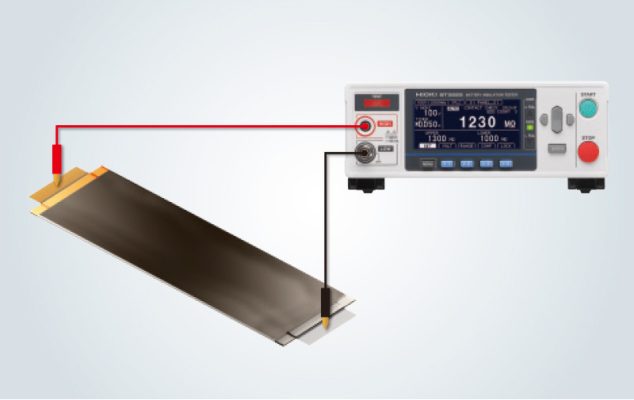

BT5525 menguji insulasi antar elektroda sebelum sel diisi dengan elektrolit. Tegangan uji maksimumnya adalah 500 V. Jika kondisi pengujian tertentu terpenuhi, ia juga dapat melakukan pengujian insulasi antara elektroda modul/kemasan dan selungkup.

Persingkat waktu siklus dengan arus pengisian maksimum 50 mA

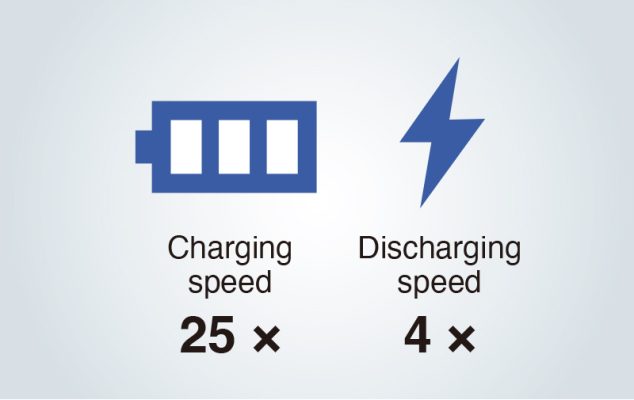

BT5525 menampilkan pengisian daya berkecepatan tinggi hingga 50 mA dan pengosongan daya sisa berkecepatan tinggi pada 40 mA. Performa pengisian dan pengosongan instrumen yang ditingkatkan secara dramatis meningkatkan kecepatan pengujian, mempercepat pengisian sekitar 25 kali lipat dibandingkan model sebelumnya, dan pengosongan sekitar 4 kali lipat. Dengan cara ini, ini dapat mempersingkat waktu pengujian resistansi isolasi untuk baterai, yang diproduksi produsen pada tingkat kapasitas yang semakin tinggi.
*Dibandingkan dengan INSULATION TESTER ST5520 Hioki.

Jejak kompak memudahkan untuk mengintegrasikan BT5525 ke dalam sistem lain
Dengan mengandalkan keahlian selama bertahun-tahun dalam desain produk, Hioki telah memberikan performa tinggi dalam kemasan yang ringkas. Instrumen dapat disematkan dalam sistem pengujian, memungkinkan ukurannya dikurangi. Pabrikan dapat menggunakan sistem pengujian yang ringkas untuk memanfaatkan ruang produksi yang terbatas.

Berinvestasi dalam kualitas dengan biaya yang masuk akal
Fungsionalitas dan kinerja BT5525 menjadikannya solusi hemat biaya karena pertimbangan cermat yang diberikan pada tuntutan pengujian ketahanan isolasi baterai. Fluktuasi tegangan dan arus selama pengujian tahanan isolasi dapat dilihat menggunakan aplikasi PC khusus.
Instrumen ini dapat menghasilkan tegangan uji hingga 500 V. Instrumen ini memenuhi kondisi pengujian resistansi isolasi untuk semuanya, mulai dari baterai besar yang digunakan pada kendaraan listrik (EV) hingga sel baterai kecil.

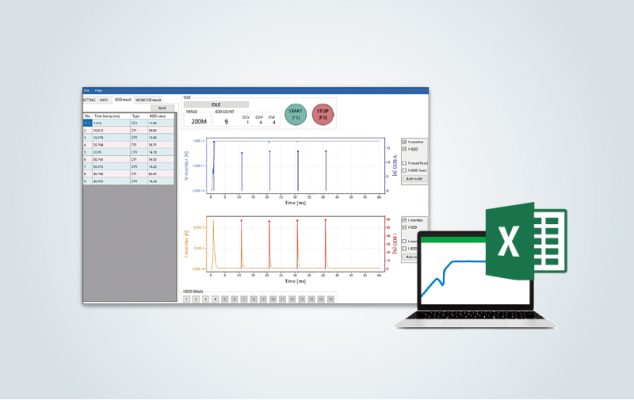

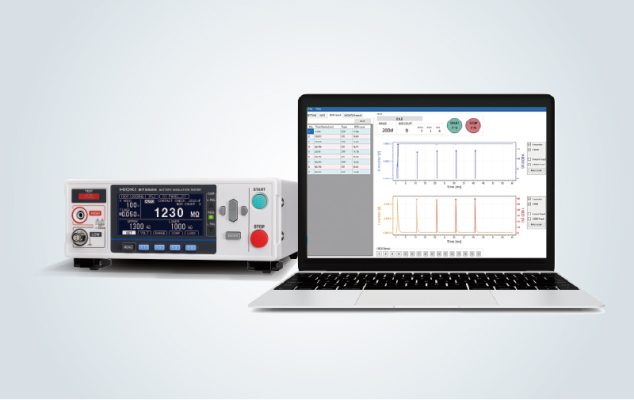

Aplikasi PC untuk menganalisis bentuk gelombang
Aplikasi PC gratis dari Hioki dapat digunakan untuk meninjau fluktuasi tegangan dan arus.
Kemampuan untuk meninjau bentuk gelombang dapat berguna saat menganalisis hasil pengujian dan saat menentukan nilai referensi penilaian untuk jalur pengujian.
Karena data dapat ditampilkan dalam format CSV, bentuk gelombang juga dapat ditinjau di aplikasi lain, misalnya Excel.
