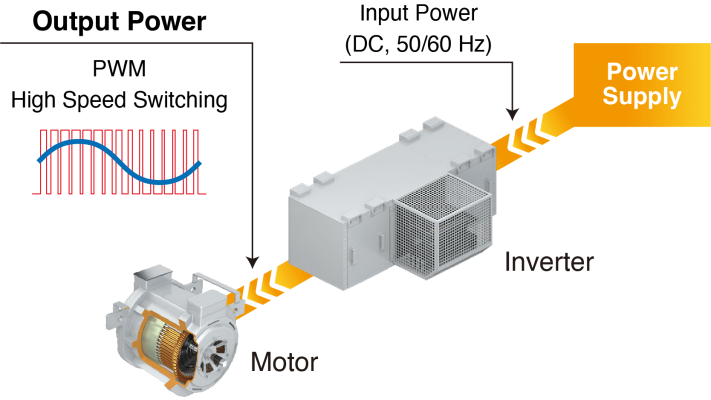

Inverter yang digunakan dalam aplikasi rel dan sistem tenaga mengubah daya tegangan tinggi. Untuk mengukur efisiensi konversi semacam itu, perlu mengukur voltase 1000 V ke atas. VT1005 membagi voltase hingga 5000 V dan mengeluarkannya ke penganalisis daya. Untuk mengukur efisiensi inverter efisiensi tinggi dengan tingkat presisi tinggi, Anda harus dapat mengukur daya secara akurat dari DC ke frekuensi tinggi. Berkat kerataan frekuensinya yang luar biasa, VT1005 memungkinkan pengukuran yang akurat pada frekuensi mulai dari gelombang fundamental hingga komponen frekuensi switching.

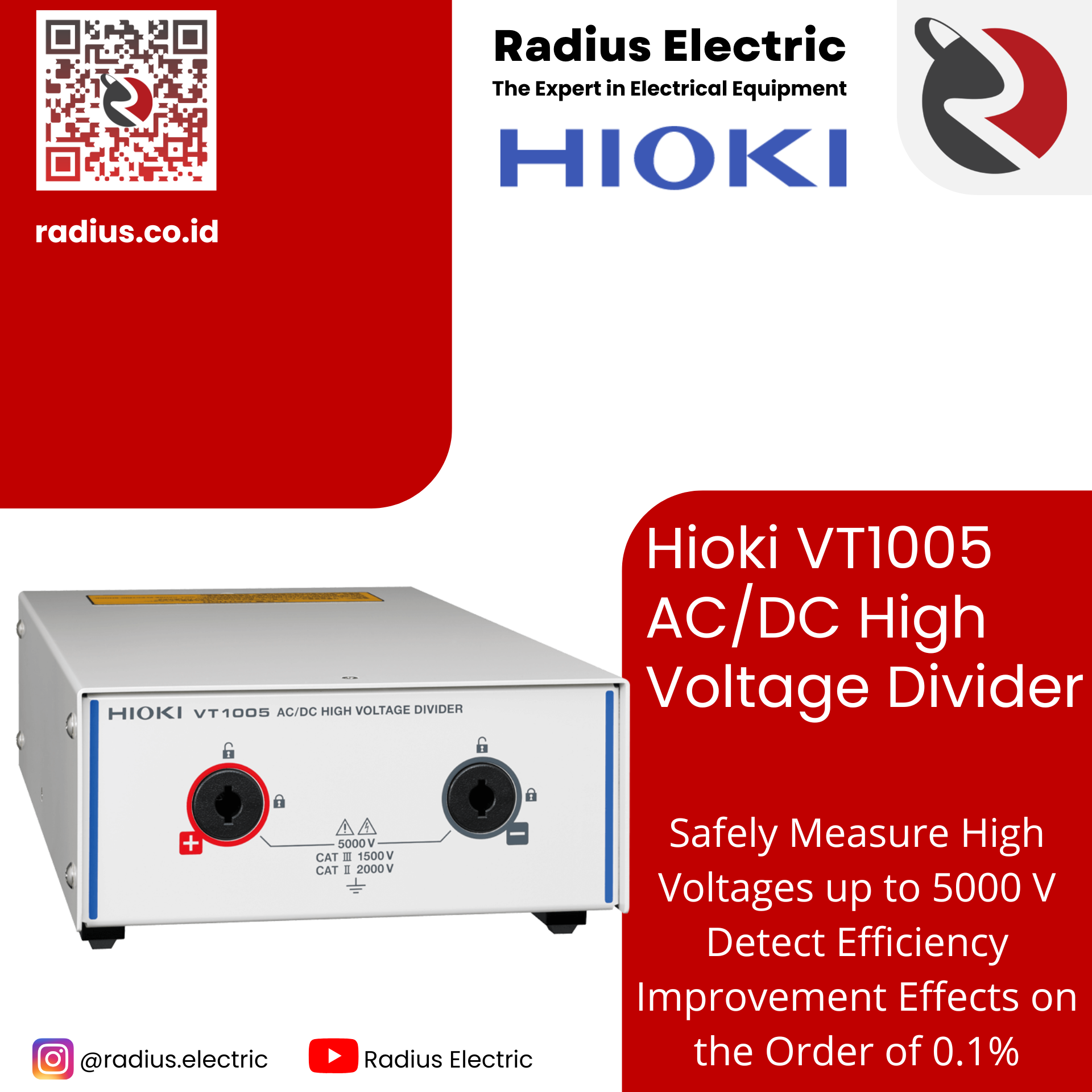

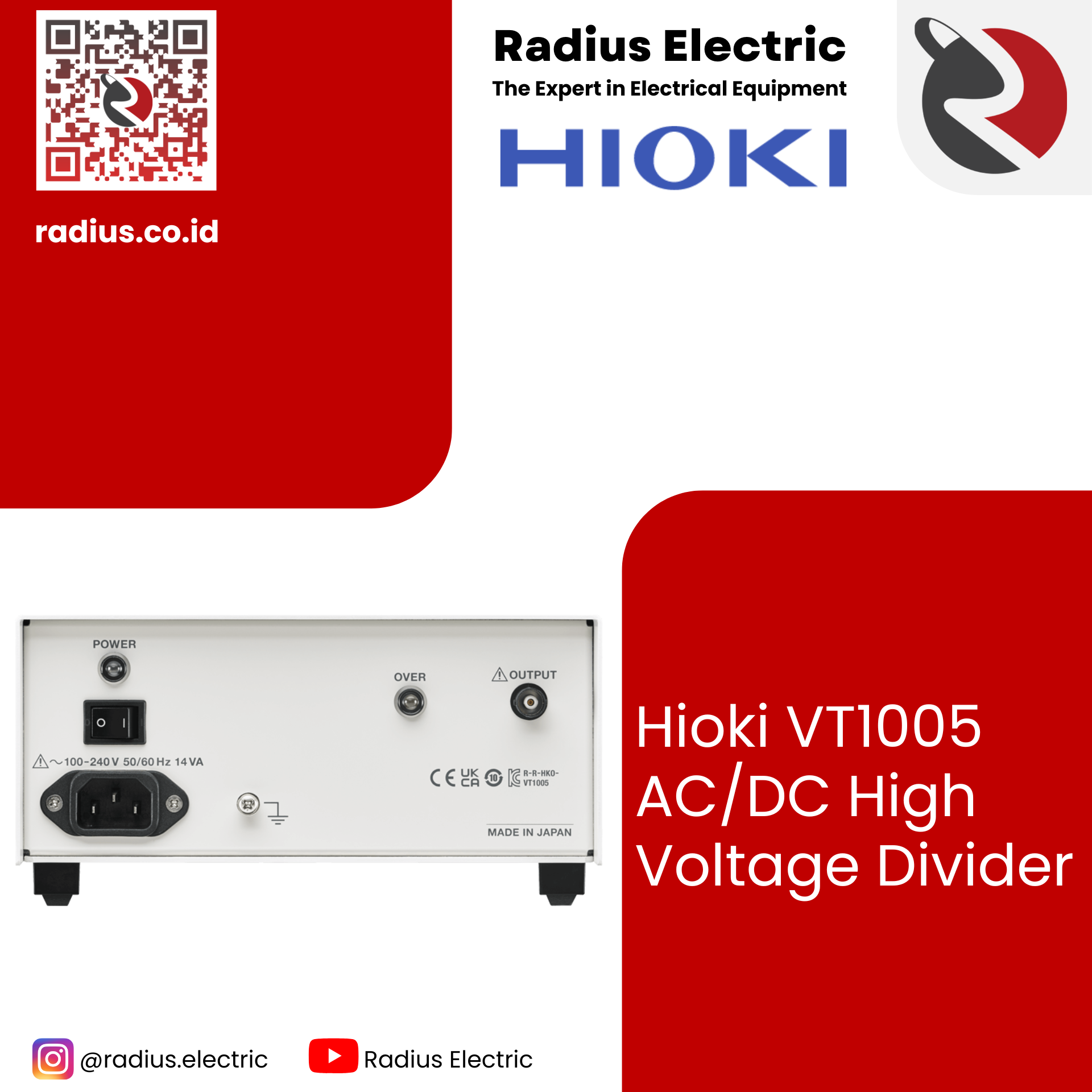

Specifications Hioki VT1005 AC/DC High Voltage Divider
| Maximum rated voltage | 5000 V rms, ±7100 V peak (*1) |
|---|---|
| Maximum rated voltage (line-to-ground) |
No measurement category: 5000 V AC/DC (*2) Measurement category II: 2000 V AC/DC (*3) Measurement category III: 1500 V AC/DC (*4) |
| Voltage dividing ratio | 1000：1 |
| Measurement accuracy | ±0.08％(DC), ±0.04％(50/60 Hz), ±0.17% (50 kHz) |
| Frequency flatness |
Band where amplitude falls within ±0.1% range: 200 kHz (typical) Band where phase falls within ±0.1° range: 500 kHz (typical) (*5) |
| Measurement bandwidth | DC to 4 MHz (Amplitude and phase accuracy specified up to 1 MHz) |
| Common-mode voltage rejection ratio (CMRR) |
50 Hz/60 Hz: 90 dB（Typical） 100 kHz: 80 dB (Typical） |
| Measurement method | Differential input |
| Operating temperature and humidity range | -10°C to 50°C (14°F to 122°F), 80% RH or less (non-condensing) |
| Storage temperature and humidity range | −20°C to 60°C (-4°F to 140°F), 80% RH or less (non-condensing) |
| Standards | Safety: EN 61010 EMC: EN 61326 Class A |
| Power supply | 100 V to 240 V AC (50/60 Hz) |
| Dimensions and Weight | Approx. 195.0 mm (7.68 in) W × 83.2 mm (3.28 in) H × 346.0 mm (13.62 in) D mm Approx. 2.2 kg (77.6 oz.) |
| Included accessories | – L1050-01 Voltage Cord ×1 (1.6 m/ 5.25 ft) – L9217 Connection Cord ×1 (insulated BNC, 1.6 m/ 5.25 ft) – 9704 Conversion Adapter ×1 (insulated-female BNC-to-banana plug) – Power cord ×1 |
- *1:Within the frequency derating range
No measurement category: Applicable to the measurement of circuits that are not directly connected to the main power supply.
EXAMPLE: Measurement on the secondary-side equipment from the socket outlet of fixed installation through a transformer, etc. - *2:±7100 V peak, Anticipated transient overvoltage 0 V
- *3:Anticipated transient overvoltage 12000 V
- *4:Anticipated transient overvoltage 10000 V
- *5:After phase correction by the power analyzer
Measurement accuracy
| Frequency | Amplitude ±（% of reading + % of full scale） |
Phase |
|---|---|---|
| DC | 0.03% + 0.05% | – |
| DC < f < 30 Hz | 0.2% + 0.1% | ±0.1° |
| 30 Hz ≤ f < 45 Hz | 0.1% + 0.1% | ±0.1° |
| 45 Hz ≤ f ≤ 66 Hz | 0.02% + 0.02% | ±0.06° |
| 66 Hz < f ≤ 100 Hz | 0.1% + 0.02% | ±0.12° |
| 100 Hz < f ≤ 1 kHz | 0.1% + 0.02% | ±0.2° |
| 1 kHz < f ≤ 5 kHz | 0.15% + 0.02% | ±0.4° |
| 5 kHz < f ≤ 50 kHz | 0.15% + 0.02% | ±(0.08 × f kHZ)° |
| 50 kHz < f ≤ 100 kHz | 0.5% + 0.02% | ±(0.08 × f kHZ)° |
| 100 kHz < f ≤ 300 kHz | 1.5% + 0.5% | ±(0.08 × f kHZ)° |
| 300 kHz < f ≤ 1 MHz | 5.0% + 0.5% | ±(0.08 × f kHZ)° |
| Frequency band | 4 MHz（-3 dB Typical） |

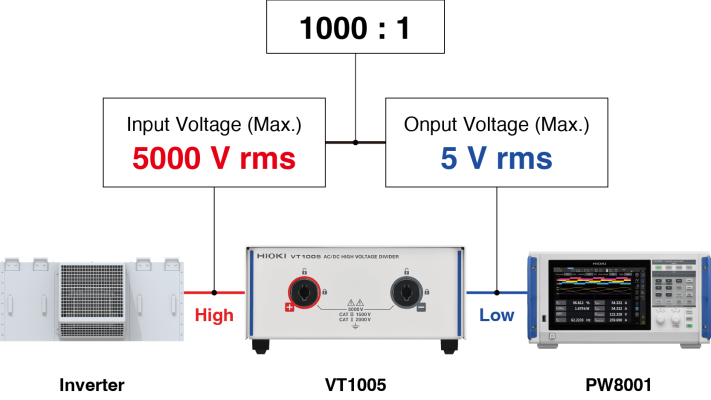

Membagi Tegangan Tinggi dengan 1000:1 dan Keluaran
Maks. Masukan 5000 V (*1), 2000 V CAT II , 1500 V CAT III
Umumnya, power analyzer saja tidak dapat mengukur tegangan di atas 1000 V (AC) secara langsung. Dengan VT1005, voltase besar hingga 5.000 V dapat diukur secara akurat dengan penganalisa daya.
| PW8001 and VT1005 | PW8001 Standalone (*4) | |
|---|---|---|
| Rated Voltage |
AC/DC 5000 V ±7100 V peak |
AC 1000 V (*5) ±2000 V peak |
| Measurement Category |
AC/DC 5000 V (*1) AC/DC 2000 V CAT ll (*2) AC/DC 1500 V CAT lll (*3) |
AC 1000 V CAT ll (*6) AC 600 V CAT lll (*6) |
- *1:±7100 Vpeak, no measurement category, anticipated transient overvoltage of 0 V
- *2:Anticipated transient overvoltage of 12000 V
- *3:Anticipated transient overvoltage of 10000 V
- *4:When using the U7001 input unit
- *5:DC 1500 V
- *6:DC 1500 V CAT II, DC 1000 V CAT III, Anticipated transient overvoltage of 8000 V

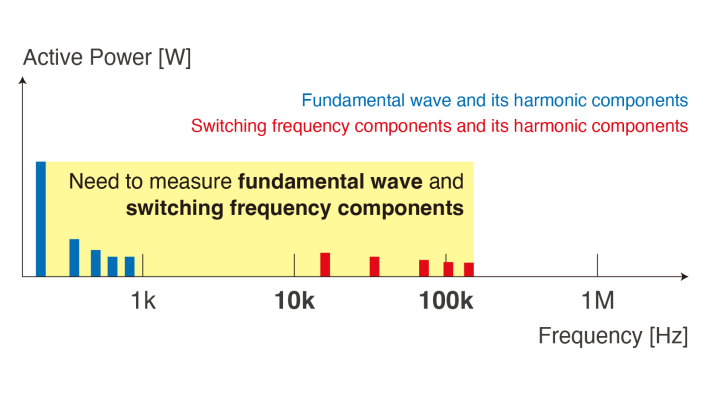

Pengukuran Daya Yang Akurat Dari Komponen Frekuensi Fundamental hingga Switching
Akurasi Pengukuran: ±0,08% (DC), ±0,04% (50/60 Hz), ±0,17% (50 kHz)
Kerataan Frekuensi: ±0,1% Pita Amplitudo 200 kHz Tipikal
Kerataan Frekuensi: ±0,1° Pita Fase 500 kHz Tipikal (*1)
Band Pengukuran: DC ke 4 MHz (-3 dB)
*1: Setelah koreksi fase oleh penganalisa daya
VT1005 dapat mengukur tegangan dengan akurasi yang sangat baik di berbagai frekuensi. Akurasi adalah 0,1% atau kurang pada DC dan frekuensi komersial (50/60 Hz). Selain itu, perangkat dapat mengukur frekuensi switching yang paling umum digunakan (10 kHz atau kurang) dan frekuensi switching inverter yang menggunakan perangkat daya SiC (dari 10 kHz hingga 50 kHz) dengan tingkat akurasi yang tinggi.
Pengukuran Daya Yang Akurat Dari Komponen Frekuensi Fundamental hingga Switching
Akurasi Pengukuran: ±0,08% (DC), ±0,04% (50/60 Hz), ±0,17% (50 kHz)
Kerataan Frekuensi: ±0,1% Pita Amplitudo 200 kHz Tipikal
Kerataan Frekuensi: ±0,1° Pita Fase 500 kHz Tipikal (*1)
Band Pengukuran: DC ke 4 MHz (-3 dB)
*1: Setelah koreksi fase oleh penganalisa daya
VT1005 dapat mengukur tegangan dengan akurasi yang sangat baik di berbagai frekuensi. Akurasi adalah 0,1% atau kurang pada DC dan frekuensi komersial (50/60 Hz). Selain itu, perangkat dapat mengukur frekuensi switching yang paling umum digunakan (10 kHz atau kurang) dan frekuensi switching inverter yang menggunakan perangkat daya SiC (dari 10 kHz hingga 50 kHz) dengan tingkat akurasi yang tinggi.

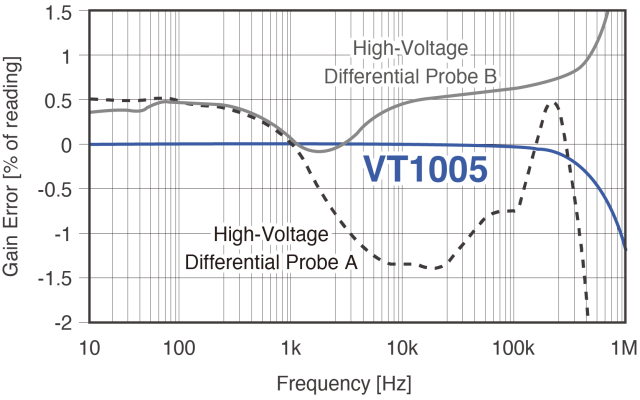

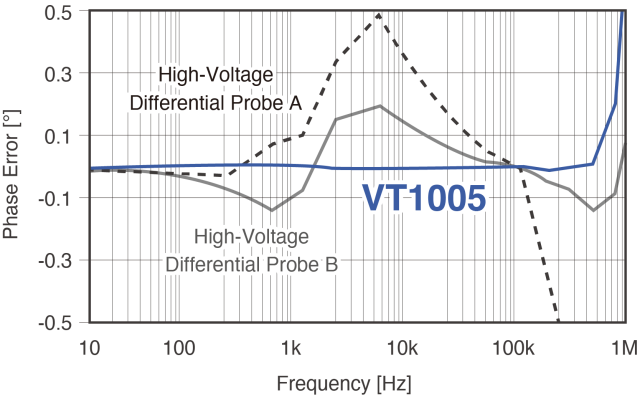

Perbedaan Antara Probe Diferensial Tegangan Tinggi dan VT1005
Probe diferensial tegangan tinggi memiliki pita frekuensi yang luas, tetapi kesalahan pengukuran pada urutan beberapa persen terjadi dalam pita itu. Berkat akurasi tinggi dan kerataan frekuensi yang luar biasa dalam pita frekuensinya, VT1005 memungkinkan untuk mendeteksi efek peningkatan efisiensi pada urutan 0,1%, tugas yang tidak mungkin dilakukan hingga sekarang.

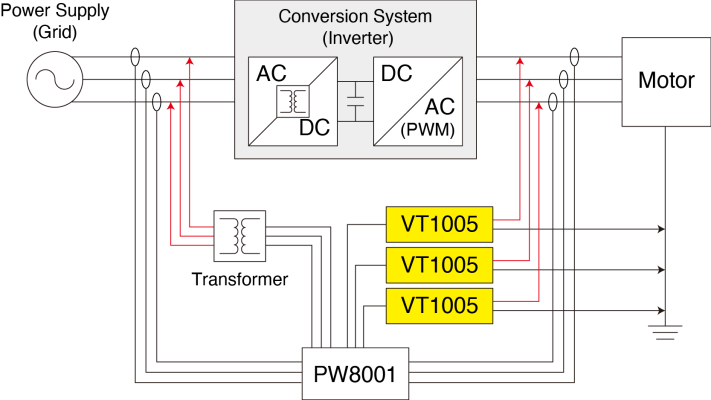

Pengukuran Efisiensi Inverter yang Akurat dan Dapat Direproduksi Dengan Kekebalan Kebisingan yang Sangat Baik
Perlawanan Kebisingan: CMRR 80 dB Khas (100 kHz), Metode Input Diferensial

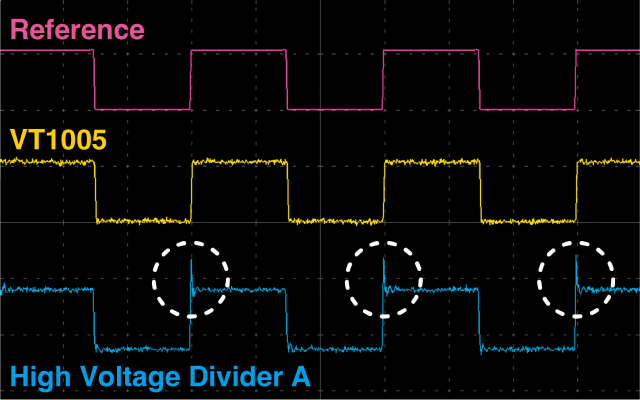

Membandingkan hasil pengukuran resistansi derau sisi sekunder inverter.
VT1005 sangat tahan terhadap kebisingan mode umum dan frekuensi tinggi, memungkinkannya mengukur voltase secara akurat bahkan di lingkungan yang bising. Karena perangkat konversi seperti inverter adalah sumber kebisingan, resistensi kebisingan penting dalam evaluasi efisiensi.
