Selain akurasi pengukuran resistansi tingkat tertinggi di industri, fungsi Kompensasi Suhu Lanjutan (A-TC) memastikan bahwa perubahan resistansi yang sangat kecil dapat dikuantifikasi. Bahkan di lingkungan di mana suhu berubah dengan cepat, seperti segera setelah pengelasan, sistem ini secara akurat mendeteksi perbedaan kecil dalam kualitas pengelasan, berkontribusi pada deteksi dini potensi produk cacat. Lebih lanjut, fungsi baru telah ditambahkan yang secara instan mengaktifkan sirkuit proteksi dan mematikan sirkuit ketika terjadi kelebihan input. Hal ini mengurangi risiko kegagalan dan mencegah waktu henti jalur produksi. Selain itu, untuk konstruksi sistem jalur produksi, dukungan untuk “resistansi jalur maksimum yang diizinkan sebesar 9Ω” dan penyediaan kit probe khusus mendukung operasi yang stabil dalam jangka panjang dan konstruksi sistem yang lancar.
Video Pengenalan Produk

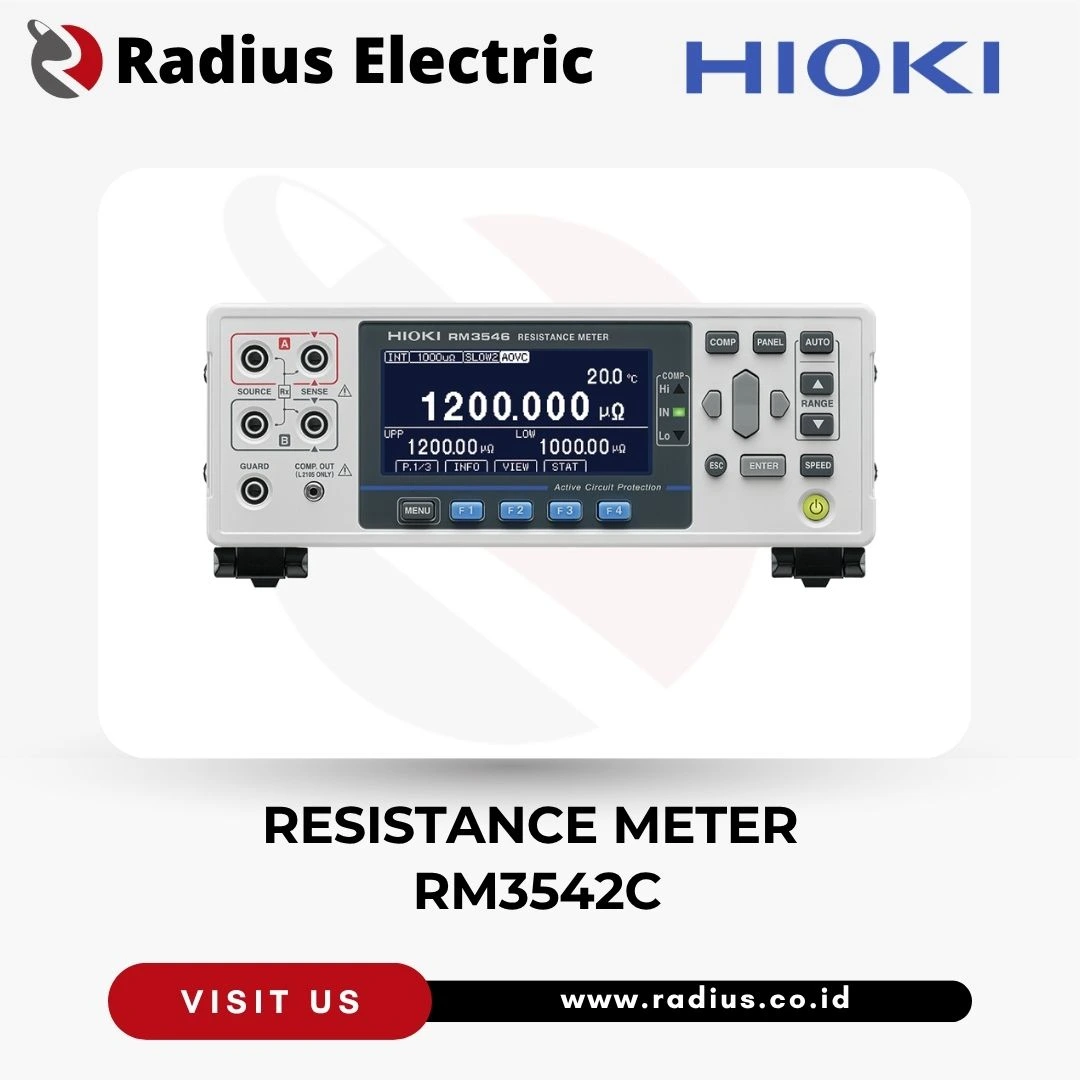

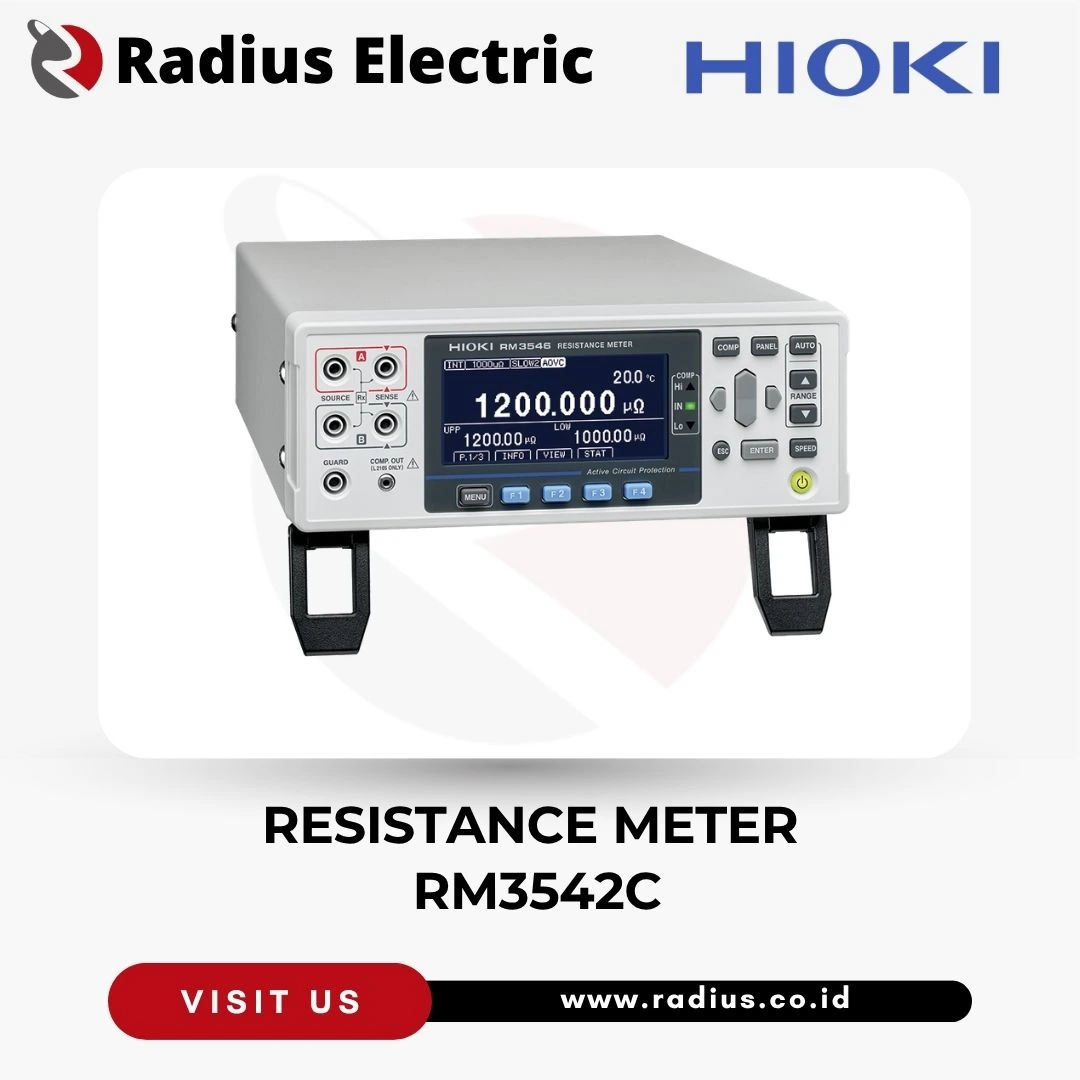

Kendaraan listrik (EV) dan sistem penyimpanan energi (ESS) yang mendukung infrastruktur sosial: Pertumbuhan pesat pasar baterai menciptakan tuntutan tingkat tinggi yang belum pernah terjadi sebelumnya, seperti masa pakai baterai desain lebih dari 20 tahun, pengisian daya ultra cepat, dan keamanan tinggi. Untuk mencapai pengembangan dan produksi baterai yang lebih aman, Hioki telah mengembangkan RM3546, yang dapat melakukan inspeksi presisi tinggi pada area pengelasan tempat arus besar mengalir.
Fitur Utama :
- Pengukuran Resistansi Rendah yang Dioptimalkan untuk Inspeksi Kualitas Pengelasan di Jalur Manufaktur Paket/Modul Baterai.
- Pengukuran presisi ultra tinggi dengan resolusi 1 nΩ untuk mendeteksi perubahan kecil dalam kualitas pengelasan.
Perlindungan Sirkuit Aktif (hingga DC 60 V) melindungi instrumen pengukuran dari kesalahan pemasangan kabel dan kontak yang salah. - Fungsi A-TC memungkinkan pengukuran yang stabil bahkan segera setelah pengelasan ketika suhu tinggi, sehingga mengurangi waktu siklus produksi.
- Fungsi A-OVC memastikan stabilitas pengukuran bahkan di lingkungan dengan variasi suhu yang besar.
- Kebebasan yang Lebih Besar dalam Perpanjangan Kabel dan Tata Letak Peralatan berkat toleransi resistansi jalur maksimum 9Ω.*Kondisi: PR1000 µΩ, 500 mA, SUMBER B–SUMBER A
Mengukur nilai resistansi rendah dengan presisi tinggi dan resolusi tinggi, 1 nΩ
Arus melewati target pengukuran, seperti area pengelasan, untuk mengukur resistansi listrik. Produk yang baik dan cacat dipisahkan berdasarkan perbedaan nilai resistansi. Resistansi pengelasan serendah 10 µΩ hingga 100 µΩ. Meter resistansi RM3546 dilengkapi dengan rentang 1000 µΩ dan dapat mengukur resistansi rendah dengan presisi tinggi pada resolusi 1 nΩ. Jika pengelasan tidak memadai, nilai resistansi menjadi lebih besar daripada pada produk yang baik. Dengan mendeteksi perbedaan kecil dalam resistansi antara produk yang baik dan cacat, alat ini menentukan lulus/gagal. Semua kualitas pengelasan dapat dikelola secara numerik di jalur produksi, memastikan ketertelusuran.
Mengukur Resistansi Rendah dengan Presisi Tinggi Menggunakan Kompensasi Kebisingan Suhu
Fungsi A-OVC untuk pengukuran stabil (Advanced Offset Voltage Compensation)
RM3546 dilengkapi dengan fungsi A-OVC yang secara otomatis mengkompensasi daya termoelektrik, tegangan offset di dalam instrumen, dll., untuk membuat kesalahan pengukuran sedekat mungkin dengan nol. Fungsi ini menekan variasi nilai terukur dan memungkinkan pengukuran yang memaksimalkan kinerja resolusi 1 nΩ-nya.
Fungsi A-TC mengkompensasi efek suhu (Koreksi Suhu Lanjutan)
Terdapat korelasi antara nilai resistansi dan suhu. RM3546 dilengkapi dengan fungsi A-TC yang secara simultan mengukur suhu dan nilai resistansi target pengukuran dan mengkompensasinya secara real-time ke nilai resistansi pada suhu referensi. Bahkan segera setelah pengelasan (ketika suhu berubah dengan cepat), ia mengkompensasi ke nilai resistansi pada suhu ruangan untuk penilaian lulus/gagal yang akurat.
Evaluasi Kualitas Pengelasan dengan Nilai Pengukuran Resistansi
Dengan memanfaatkan nilai pengukuran resistansi, kualitas pengelasan dapat dinilai dengan cepat tanpa menunggu lasan mendingin. Metode ini memungkinkan pengurangan waktu siklus (takt time) pada lini produksi. Untuk detail lebih lanjut, silakan tonton video demonstrasinya.
Instalasi Sederhana dengan Pengkabelan Mudah dan Probe Khusus
Rancang Sistem Tanpa Perlu Khawatir tentang Hambatan Jalur
Toleransi besar untuk hambatan jalur memungkinkan perancangan instalasi tanpa mempertimbangkan faktor-faktor yang rumit seperti hambatan kabel, hambatan probe kontak, hambatan objek, hambatan relai, dll. Stabilitas pengukuran jangka panjang yang tinggi dapat dipertahankan bahkan ketika hambatan jalur meningkat karena perpanjangan kabel atau keausan relai.
Probe yang Dapat Disesuaikan
Tantangan selama instalasi adalah mendapatkan pin probe yang sesuai dan merancang bagian probe. RM3546 menawarkan serangkaian pin probe yang direkomendasikan sehingga jig pengukuran dapat dirancang secara bebas sesuai dengan target pengukuran. Ini menghilangkan hambatan implementasi bagi pengguna dan secara signifikan mengurangi jam kerja.
Perawatan dan perluasan saluran yang hemat biaya
Mencegah Kerusakan Mendadak dengan Fungsi ACP (Proteksi Sirkuit Aktif)
Sirkuit proteksi tegangan mencegah kerusakan akibat kesalahan yang tidak disengaja. Bahkan jika terjadi kontak yang tidak disengaja dengan terminal aktif baterai, fungsi proteksi akan bekerja secara otomatis untuk mencegah kerusakan. Hal ini tidak hanya mengurangi biaya perbaikan tetapi juga berkontribusi pada pengoperasian saluran yang stabil dalam jangka panjang.

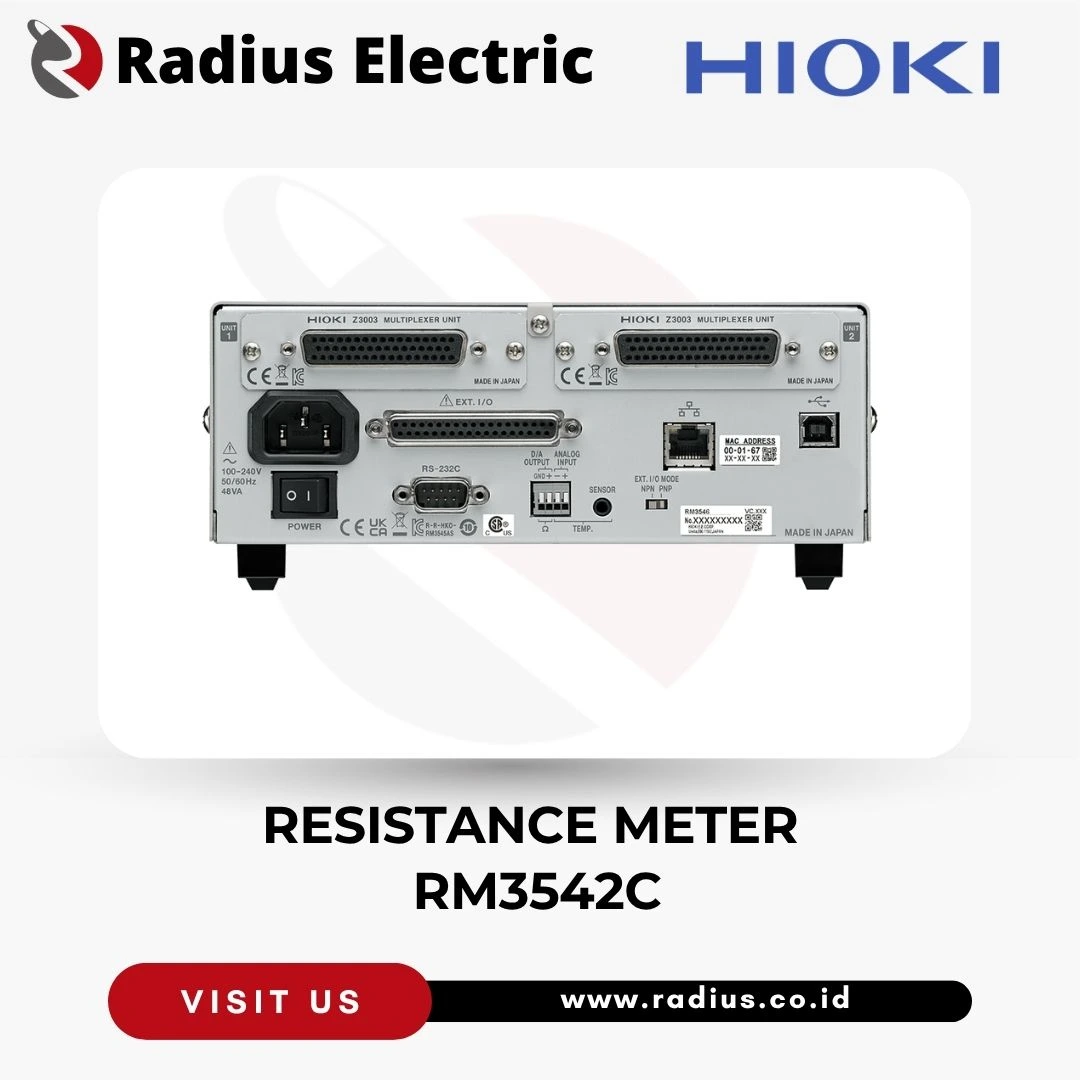

Hingga 132 Saluran per Unit
Hingga 20 saluran (metode 4-terminal) didukung dengan melengkapi 2 unit multipleks (Z3003). Akhirnya, total 132 saluran (metode 4-terminal) dimungkinkan ketika menggabungkan unit utama switch SW1002. Ini memenuhi kebutuhan pengukuran multi-saluran dengan biaya rendah dan hemat ruang.
