Optimalkan otomatisasi dan kualitas untuk pengujian produksi generasi berikutnya

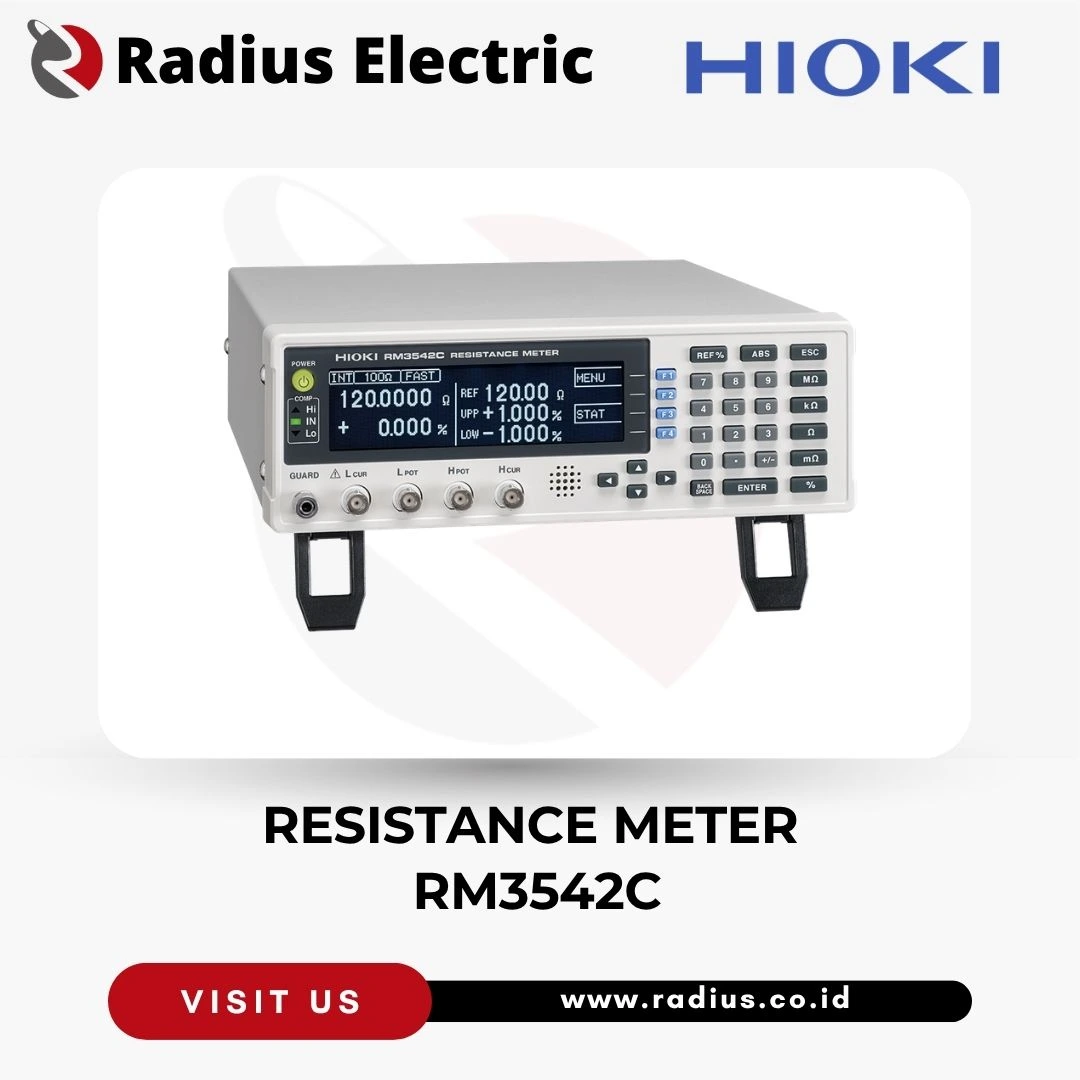

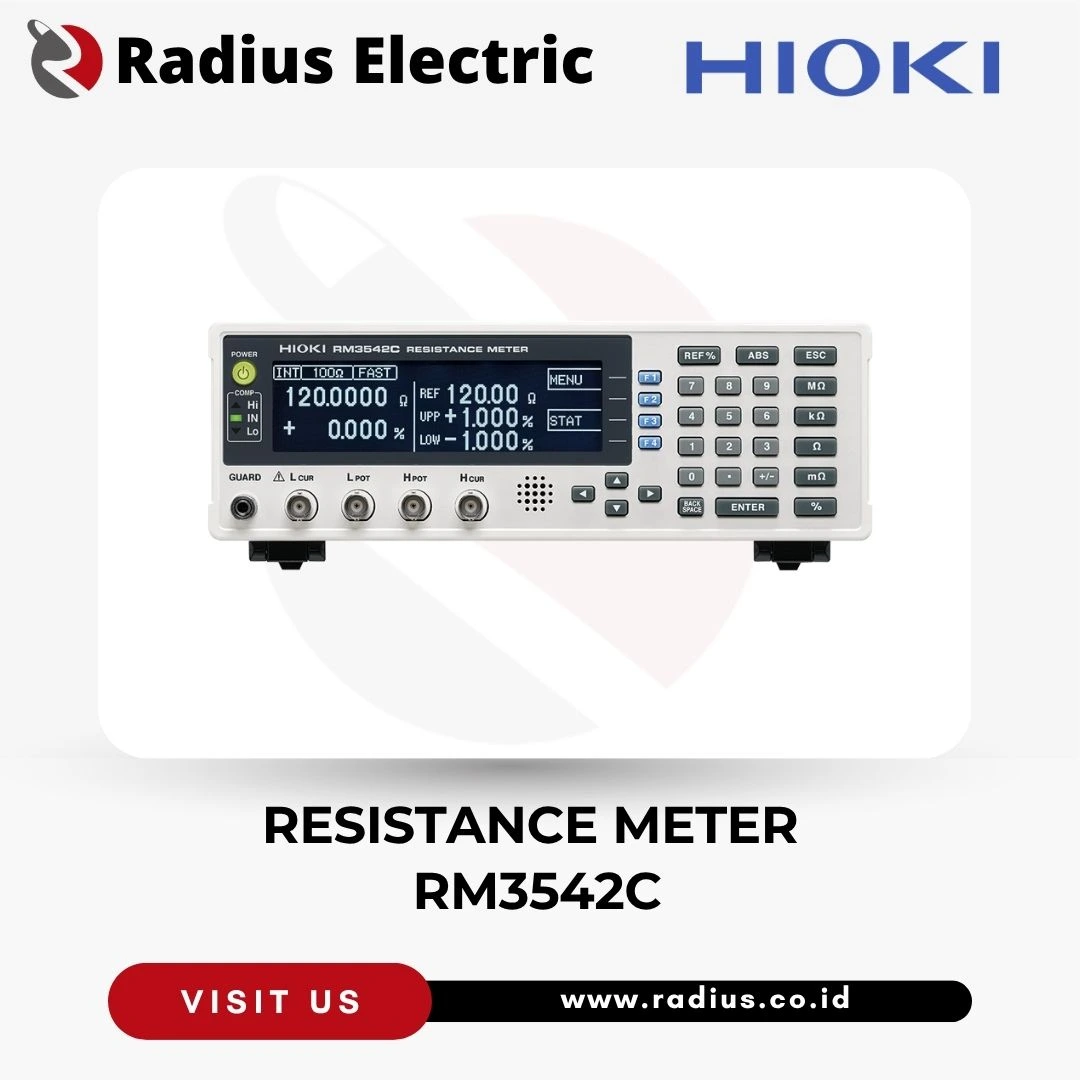

RM3542C adalah meter resistansi DC untuk inspeksi otomatis in-line resistor chip dan manik ferit. ΔR pada instrumen membandingkan perubahan antar proses, sementara penilaian BIN (hingga 7 bin) memberikan hasil lulus/gagal dan peringkat instan. Bantuan resistor jumper mempercepat penyaringan resistansi rendah. Pengukuran tegangan rendah ≤5 V dan pemantauan kontak berkelanjutan menjamin keandalan. Rentang yang dioptimalkan dan arsitektur isolasi galvanik menjaga hasil tetap stabil pada jalur yang bising, memungkinkan inspeksi yang lebih ketat dengan throughput yang lebih tinggi.
Fitur Utama :
- Fungsi ΔR (perbandingan proses)
Hanya RM3542C-3 - Penilaian BIN (penyortiran)
Hanya RM3542C-3 - Dukungan Pengukuran Resistansi Jumper
- Waktu siklus × pengulangan
- Pengujian tegangan rendah
- Imunitas kebisingan
Tiga Manfaat Pengujian Cerdas
Memperpendek waktu inspeksi resistor jumper hingga 76%
Dukungan Pengukuran Resistansi Jumper (Mode Jumper) melewati rentang pengukuran yang lebih lambat dan akurat pada atau di bawah 100 mΩ, memperpendek waktu inspeksi hingga 76%. Menjaga throughput produksi Anda tetap tinggi.
Contoh: periksa resistor jumper 100 mΩ (resistor nol ohm) dengan batas komparator yang diatur ke 100 mΩ (batas atas) dan 50 mΩ (batas bawah).
Pengaturan instrumen
Kecepatan pengukuran: cepat, Penundaan 2 (waktu antara mulai aplikasi dan pengukuran): 0 ms
Meningkatkan efisiensi penilaian dan penyortiran (khusus RM3542C-3)
Pengukuran BIN melakukan penilaian dan pengklasifikasian otomatis ke dalam 0-6 kategori (hingga 7 bin). Mengurangi beban kerja sistem dan waktu istirahat, meningkatkan efisiensi pada lini produksi dengan persyaratan waktu takt yang ketat.
Meningkatkan keandalan inspeksi dan efisiensi mesin penempelan pita secara keseluruhan (khusus RM3542C-3)
Fungsi ΔR (penilaian otomatis lintas tahap) secara otomatis membandingkan hasil pengukuran dari dua instrumen terpisah dan menandai cacat ketika perbedaannya melebihi ambang batas. Hal ini memperkuat keandalan inspeksi dan mengurangi beban kerja sistem dengan menghilangkan pemeriksaan silang manual.
Penuhi Persyaratan Kecepatan/Pengulangan Lini Produksi Anda.
Waktu dan rentang integrasi yang dioptimalkan
Kontrol Waktu Integrasi memungkinkan Anda menetapkan waktu integrasi untuk setiap rentang pengukuran agar sesuai dengan kebutuhan produksi Anda—dari mode Cepat hingga 0,9 ms untuk lini produksi dengan waktu siklus pendek dan throughput tinggi, hingga mode Lambat untuk stabilitas dan pengulangan maksimum. Rentang menengah yang dioptimalkan (misalnya, 3 dan 300 Ω) meningkatkan rasio S/N, mengurangi variasi, dan memastikan hasil yang berulang. Arsitektur yang terisolasi secara galvanik meminimalkan efek interferensi listrik eksternal, menghasilkan data yang stabil di lini produksi dengan tingkat kebisingan tinggi.
Hindari kerusakan pada perangkat yang sensitif.
Batasi tegangan yang diberikan hingga 5 V atau kurang (Batas Tegangan yang Diberikan) untuk memungkinkan pengujian komponen mikro yang aman dan akurat seperti resistor ukuran 0080004. Penerapan Perbaikan Kontak secara berurutan pada sisi H dan L menekan arus masuk—mencegah pergeseran karakteristik pada bagian sensitif seperti manik-manik ferit.
Kondisi pengoperasian: atur Perbaikan Kontak ke “Pulsa” dan aktifkan Pengukuran Resistansi Daya Rendah atau Pembatas Tegangan yang Diberikan.
Hilangkan kesalahan kontak
Peningkatan Kontak Pra-pengukuran (17/25/35/50 mA) menstabilkan kontak probe. Pemeriksaan Kontak dan Monitor Tegangan Berkelanjutan mengurangi kesalahan penilaian terkait kontak dan risiko penghentian saluran.
Fungsi Cerdas untuk Presisi yang Lebih Baik
Preset langsung memanggil kembali kondisi yang tersimpan untuk mencegah kesalahan pengaturan operator dan menjaga konsistensi kondisi pengukuran pada lini multi-produk. Pencegahan Ketidaksesuaian Tahap menghindari kesalahan pemasangan kabel setelah kalibrasi atau perawatan pada peralatan otomatis meter ganda. Akurasi 90 Hari* memberikan akurasi pengukuran yang lebih tinggi untuk komponen dengan toleransi sangat ketat dibandingkan dengan akurasi standar 1 tahun—mencapai pengulangan pengaturan, stabilitas lini, dan keputusan lulus/gagal yang ketat secara bersamaan. *Hanya untuk RM3542C-3.
