Dalam era efisiensi energi dan sistem elektrikal industri saat ini, inverter menjadi komponen vital dalam sistem tenaga, khususnya pada motor listrik, sistem tenaga terbarukan, hingga perangkat elektronik rumah tangga. Inverter berfungsi untuk mengubah arus searah (DC) menjadi arus bolak-balik (AC), baik dengan frekuensi maupun tegangan yang dapat dikontrol sesuai kebutuhan.
Inverter modern sering kali dioperasikan dalam sistem tiga fase (3-phase) dengan beban non-linier yang menyebabkan distorsi harmonik dan fluktuasi tegangan maupun arus. Oleh karena itu, pengukuran dan evaluasi karakteristik input-output inverter menjadi esensial dalam R&D (research and development), pengujian kualitas, serta optimalisasi performa sistem kelistrikan.
Secara teori, daya aktif (P), daya reaktif (Q), dan daya semu (S) menjadi parameter dasar yang harus diperhatikan saat mengevaluasi performa inverter. Kesalahan dalam perancangan atau pengujian inverter dapat menyebabkan rugi daya, overheat, interferensi elektromagnetik (EMI), dan bahkan kerusakan pada perangkat hilir.
Karakteristik Input dan Output Inverter Serta Permasalahannya
Karakteristik Input

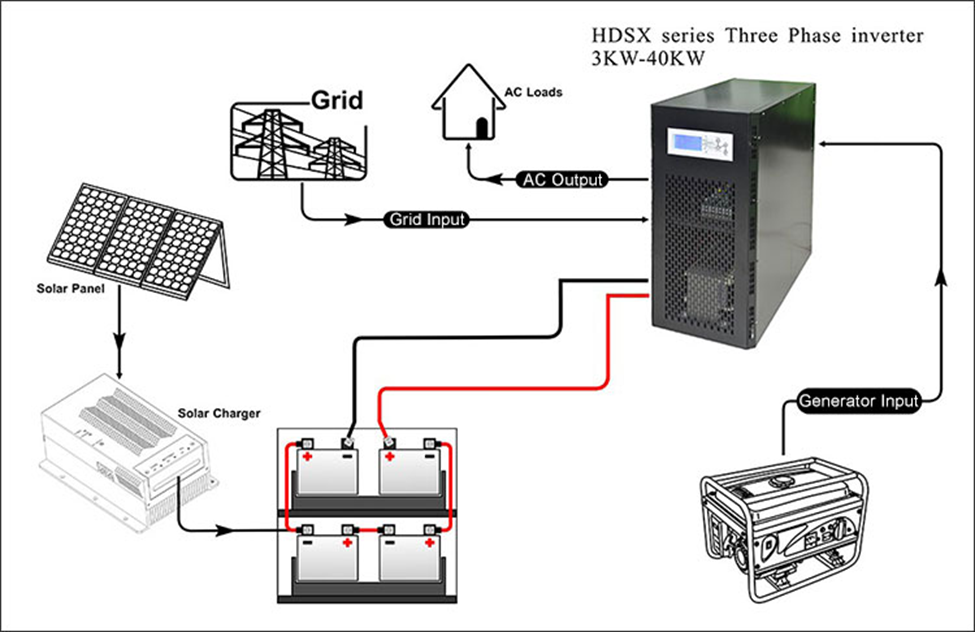

Input inverter biasanya berupa tegangan DC dari sumber seperti panel surya, baterai, atau konverter AC-DC. Karakteristik utama pada sisi input meliputi:
1. Tegangan Input DC
- Biasanya berasal dari:
- Panel surya (PV)
- Baterai (ESS)
- Rectifier (AC to DC)
- Harus stabil dalam batas operasi inverter (misalnya 400–800 VDC).
- Jika tegangan terlalu rendah atau tinggi, inverter bisa shutdown otomatis atau rusak.
2. Ripple Tegangan (Voltage Ripple)

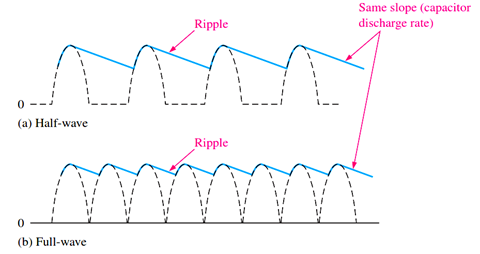

- Disebabkan oleh switching inverter (PWM), dan ketidaksempurnaan filtering (kapasitor, choke).
- Ripple tegangan terlalu besar menyebabkan:
- Overheating komponen internal
- Efisiensi menurun
- Gangguan EMI (electromagnetic interference)
3. Arus Input
- Menyesuaikan beban dan output inverter.
- Fluktuasi cepat bisa muncul saat beban berubah tiba-tiba.
- Harus diukur dengan akurasi tinggi terutama pada sistem arus besar (hingga ratusan ampere).
Permasalahan umum pada sisi input antara lain:
| Masalah | Dampak |
| Tegangan input tidak stabil | Inverter tidak bisa menjaga output tetap, shutdown atau overvoltage. |
| Ripple tinggi | Menyebabkan pemanasan komponen, mengurangi umur inverter. |
| Switching loss tinggi | Menurunkan efisiensi sistem secara keseluruhan. |
| Arus input spike | Merusak kapasitor input, mempercepat degradasi isolasi. |
Karakteristik Output
Sisi output inverter menghasilkan tegangan dan arus AC yang digunakan untuk menggerakkan beban. Output dapat berupa:
1. Tegangan Output AC
- Output inverter idealnya sinusoidal (untuk motor, sistem grid).

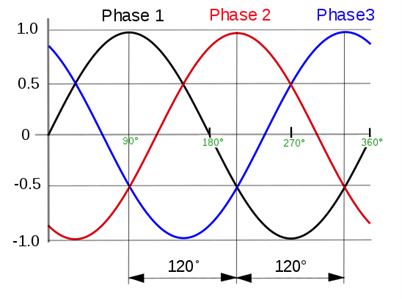

- Tegangan harus simetris antar fasa (pada 3-phase inverter).
- Tegangan tipikal: 230 V (1-phase), 400 V (3-phase).
2. Frekuensi Output
- Output frekuensi bisa tetap (50 Hz/60 Hz) atau variabel (VFD – variable frequency drive).
- Untuk motor, pengaturan frekuensi akan mengatur kecepatan motor.
- Harus stabil agar motor atau perangkat downstream tidak terganggu.
3. Arus Output
- Arus tergantung pada:
- Beban aktif
- Faktor daya
- Efisiensi inverter
- Arus harus seimbang untuk 3 fasa, jika tidak bisa menyebabkan overheat pada salah satu jalur.
4. Harmonik

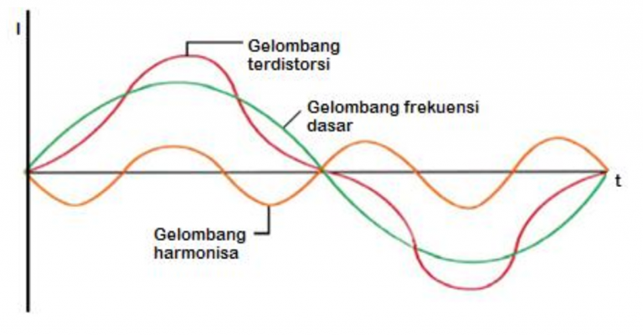

- Output inverter mengandung harmonik karena proses switching PWM.
- Harmonik yang dominan: orde ke-5, ke-7, dst.
- Parameter penting: THD (Total Harmonic Distortion)
- THD tegangan ≤ 5% (standar IEEE 519)
- THD arus lebih tinggi pada beban non-linier
Permasalahan umum pada sisi output:
| Masalah | Dampak |
| Distorsi harmonik tinggi | Menurunkan efisiensi motor, mengganggu perangkat lain, panas berlebih. |
| Ketidakseimbangan antar fasa | Motor getar, overheating, umur motor berkurang. |
| Frekuensi tidak stabil | Kecepatan motor berubah, kinerja tidak konstan. |
| Fluktuasi tegangan output | Menyebabkan reset alat elektronik, kualitas daya buruk. |
| Faktor daya rendah | Pemborosan energi reaktif, dikenakan penalti di sistem industri. |
Analisis performa inverter harus mempertimbangkan Total Harmonic Distortion (THD), efisiensi energi, faktor daya (power factor), dan kestabilan tegangan/frekuensi output.
Pentingnya Evaluasi Karakteristik Input dan Output Inverter
Evaluasi karakteristik inverter memiliki sejumlah tujuan penting, antara lain:
- Optimisasi Efisiensi Energi: Dengan mengukur input-output, kita dapat mengetahui efisiensi aktual inverter dan memperbaiki bagian yang menyumbang rugi daya tinggi.
- Keandalan Sistem: Evaluasi meminimalkan risiko kegagalan sistem akibat beban lebih, overvoltage, atau kesalahan switching.
- Pematuhan Standar: Banyak standar internasional seperti IEEE 519 dan IEC 61000 yang mensyaratkan batas harmonik dan parameter kualitas daya lainnya.
- Desain dan Validasi Produk: Dalam R&D, karakteristik daya penting untuk validasi performa desain dan perbandingan dengan spesifikasi teknis.
Evaluasi inverter juga penting dalam mendukung program energi hijau dan pemanfaatan energi terbarukan karena efisiensi tinggi berarti emisi karbon lebih rendah.
Overview dan Spesifikasi Power Meter Hioki PW3337

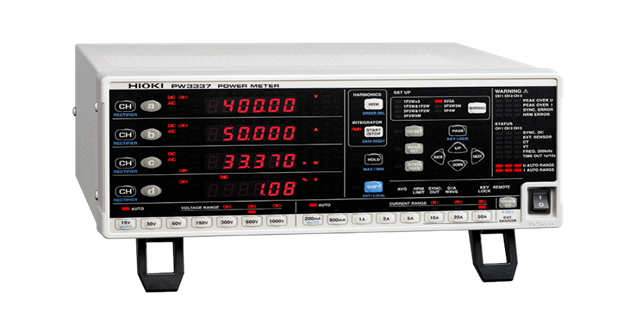

Power Meter Hioki PW3337 adalah 3-Phase Power Meter yang dirancang khusus untuk aplikasi pengujian sistem daya AC/DC, termasuk inverter, motor, dan peralatan industri lainnya. Keunggulan utama Power Meter Hioki PW3337 adalah kemampuannya untuk melakukan pengukuran presisi tinggi pada sistem 3P3W dan 3P4W dengan dukungan input langsung maupun penggunaan sensor arus eksternal.
Power Meter Hioki PW3337 mendukung pengukuran arus langsung hingga 65 A dan dengan clamp-on sensor hingga 5000 A. Alat ini juga dilengkapi komunikasi berbasis LAN, GP-IB, atau RS-232C yang memungkinkan integrasi ke sistem PC atau software analisis seperti Hioki Communicator.
Spesifikasi Utama
| Garis Pengukuran | 1P2W,1P3W,3P3W,3P4W |
| Teagngan Input | 0-1000V |
| Arus Input | 0-65A (Direct), 0-5000A (Sensor) |
| Akurasi | ±0,1% rdg. ± 0,1% fs |
| Komunikasi | LAN, RS232C, GP-IB, I/O |
| Fungsi | [Metode rektifikasi] AC+DC, AC+DC Umn, AC, DC, FND, Auto-range, Average, VT atau CT ratio settings, Synchronized control, MAX/MIN, atau fungsi lainnya |
| Aksesori | Manual, Panduan Pengukuran, Kabel Listrik |
Wiring Pengujian Input dan Output Inverter Menggunakan Power Meter Hioki PW3337

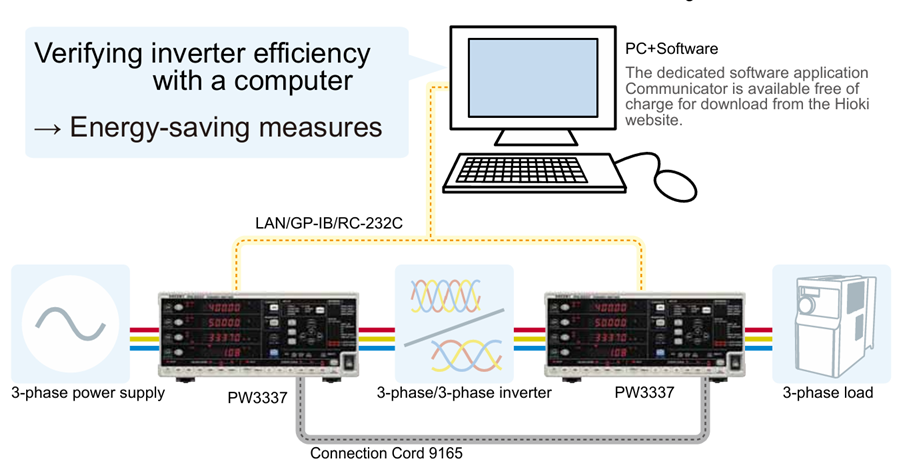

Untuk mengukur karakteristik input dan output inverter secara akurat, diperlukan dua unit Power Meter Hioki PW3337: satu untuk sisi input dan satu lagi untuk sisi output.
Berikut wiring:
- Hubungkan voltage chord baik sisi input maupun output
- Sumber arus bisa dihubungkan langsung ke main unit jika arus kurang dari 65A, jika lebih dari 65A maka menggunkan sensor eksternal.
Analisis dan Verifikasi
- Hitung efisiensi inverter:
- Evaluasi THD, kestabilan tegangan output, dan distribusi arus antar fasa.
- Bandingkan data dengan spesifikasi produk dan standar kualitas daya seperti IEC atau IEEE.
Dengan pengujian ini, pengguna dapat memperoleh data kuantitatif yang akurat dan digunakan untuk keperluan analisis performa, pengembangan produk, serta validasi standar mutu.
Evaluasi karakteristik input dan output inverter merupakan langkah penting untuk menjamin efisiensi, keandalan, dan performa dari sistem kelistrikan modern. Permasalahan seperti distorsi harmonik, fluktuasi arus/tegangan, dan ketidakseimbangan fasa dapat terdeteksi dengan baik menggunakan metode pengujian yang akurat.
Power Meter Hioki PW3337 menjadi pilihan tepat dalam pengujian ini karena dukungan terhadap sistem multi-fasa, kemampuan mengukur arus besar, serta kemudahan integrasi ke software analisis. Dengan dua unit Power Meter Hioki PW3337, pengujian efisiensi inverter dapat dilakukan secara simultan, cepat, dan presisi.
Penggunaan alat yang andal dalam pengujian tidak hanya meningkatkan efisiensi energi, tetapi juga mendukung kualitas produk dan pemenuhan regulasi internasional yang semakin ketat.
Optimalkan performa sistem inverter Anda dengan pengujian presisi tinggi menggunakan Power Meter Hioki PW3337.
Dapatkan solusi pengukuran yang akurat, efisien, dan sesuai standar internasional untuk keperluan R&D, pengujian lapangan, maupun produksi industri.
Segera hubungi Radius Electric, distributor resmi Hioki di Indonesia, melalui tombol WhatsApp di pojok kanan bawah untuk informasi lebih lanjut dan konsultasi teknis gratis!
