Kikusui PCR‑MA Series AC Power Supply Sebagai Power Supply Aplikasi Industri Dan R&D

Posted on by Regina Rinjani
Kikusui PCR-MA
06
Jun

Di era di mana teknologi berkembang sangat cepat, kebutuhan akan perangkat yang andal dan presisi dalam menyediakan catu daya semakin meningkat. Terutama di berbagai sektor industri dan laboratorium R&D, bentuk gelombang, frekuensi, dan tegangan yang tepat menjadi kunci keberhasilan pengujian serta kalibrasi perangkat elektronik. Kikusui PCR‑MA Series hadir sebagai solusi AC (alternating current) power supply portabel dengan fitur canggih, cocok untuk aplikasi seperti pengukuran konsumsi daya standby, simulasi grid AC+DC, hingga pengujian motor dan trafo. Model ini dikenal karena dimensi kompak sekaligus kemampuan teknis unggulnya—ideal untuk bench-top maupun sistem uji terintegrasi.

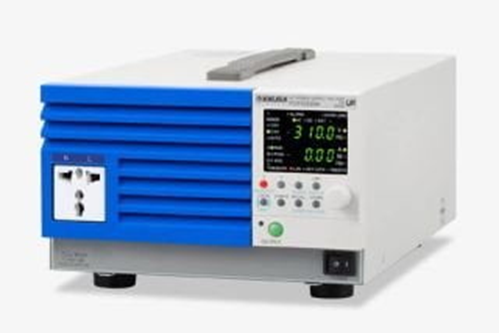

Kikusui PCR‑MA Series AC Power Supply

Gambar 1 Kikusui PCR-MA
( Reference : https://www.kikusui.co.jp/en )

Mengapa Menggunakan AC Power Supply?

Power supply AC berbeda signifikan dari DC biasa. Beberapa alasan mengapa AC power supply seperti PCR‑MA sangat diperlukan antara lain:

  • Simulasi kondisi nyata input AC
    Perangkat industrial umumnya menerima tegangan dan frekuensi AC (misalnya 50–60 Hz). AC supply memungkinkan simulasi lengkap termasuk tegangan puncak, distorsi, dan perubahan frekuensi—penting untuk verifikasi performance di kondisi riil.
  • Frekuensi variabel hingga 500 Hz
    PCR‑MA mendukung rentang 40–500 Hz sehingga bisa digunakan untuk test ballast pesawat, motor, atau sistem kelistrikan laut yang beberapa mengoperasikan frekuensi tinggi.
  • Superimpose AC + DC
    Fitur ini memungkinkan superimpose DC di atas gelombang AC—berguna untuk menguji perangkat seperti inverter, sistem power hybrid, atau simulasi kondisi tidak ideal.

Singkatnya, AC supply seperti PCR‑MA adalah solusi mutlak jika pengujian memerlukan akurasi tegangan, toleransi frekuensi, dan simulasi kondisi dunia nyata.

Kikusui PCR‑MA Series

PCR‑MA merupakan rangkaian AC power supply single-phase dari Kikusui, tersedia dalam kapasitas mulai dari 500 VA hingga 4 000 VA. Dirancang menggunakan metode inverter PWM, rangkaian ini menawarkan kombinasi kecepatan switching tinggi dan dimensi kecil—panel depan dan single chassis moduler menjadikannya mudah diintegrasikan dalam sistem otomatisasi. Antarmuka digital sudah lengkap dengan LAN (LXI), USB, dan opsi GPIB. Fungsi remote sensing memastikan output sesuai dengan tegangan yang diterima beban, bukan hanya keluaran terminal.

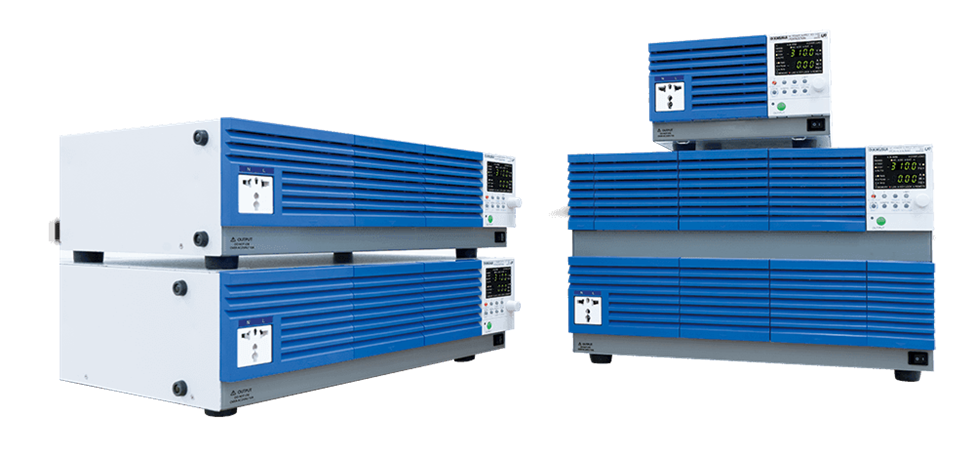

Kikusui PCR‑MA Series

Gambar 2 Kikusui PCR-MA
( Reference : https://www.kikusui.co.jp/en )

Spesifikasi Teknis PCR‑MA

Spesifikasi teknis PCR‑MA cukup kaya dan bervariasi menurut model:

Voltage Range AC0 V to 310 V
Accuracy±(1 % of set + 0.6 V/1.2 V)
Number Output PhaseSingle Phase
Maximum Current0 A to 40 A ( Depends on Type)
Load Power Factor0 to 1
Power Capacity500 VA to 4 kVA (Depends on Type)
Frequency Range40.0 Hz to 500.0 Hz
Voltage Range DC-219 V to 438 V
Maximum Current0 A to 32 A (Depends on Type)
Power Capacity400 W to 3200 W (Depends on Type)

Fitur Kikusui PCR-MA

PCR‑MA menawarkan banyak fitur yang mempermudah pengguna:

Fitur-fitur ini memudahkan setup pengujian kompleks.

1. Versatile measurement capability

PCR-MA mampu mengukur tegangan, arus, dan daya keluaran AC dan DC. Ia juga dapat menampilkan nilai RMS dan rata-rata (DC) sebenarnya dari tegangan keluaran serta nilai RMS, puncak, dan rata-rata (DC) sebenarnya untuk arus keluaran. Bila digunakan dengan antarmuka digital, PCR-MA juga dapat mengukur daya semu (VA), daya reaktif (VAR), faktor daya (PF), dan arus puncak.

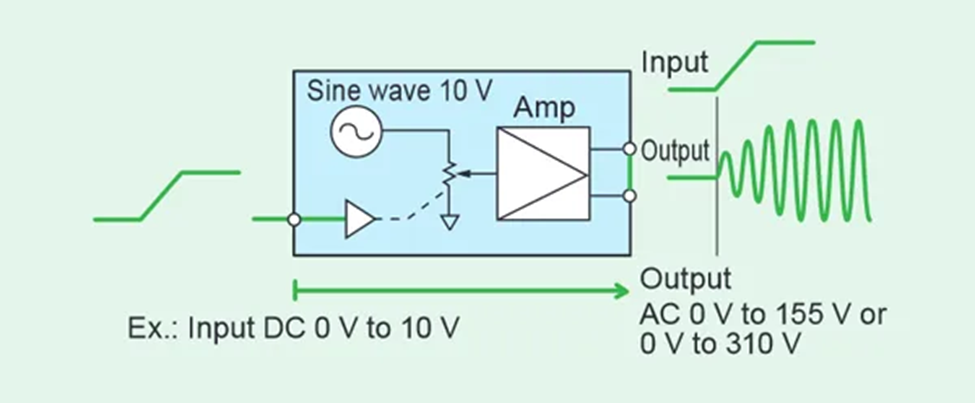

2. EXT-AC mode

Nilai tegangan AC keluaran dapat divariasikan sesuai dengan sinyal DC masukan

Fitur Kikusui EXT-AC mode

Gambar 3 EXT AC Mode
( Reference : https://www.kikusui.co.jp/en )

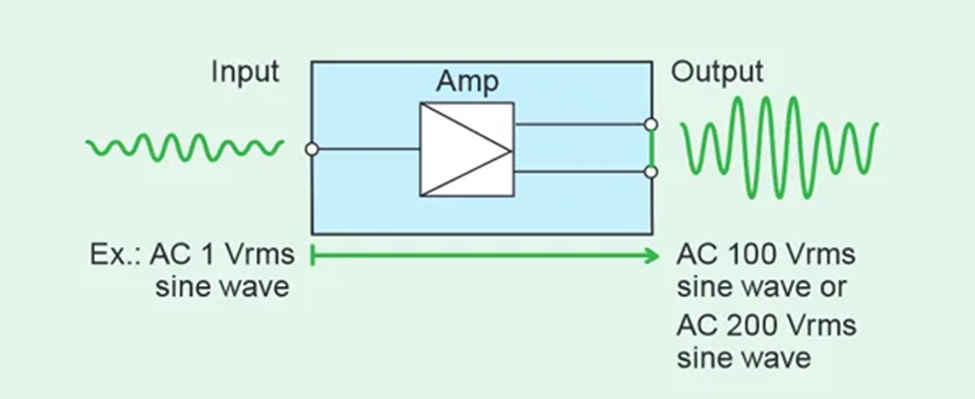

3. EXT DC MODE

Memperkuat bentuk gelombang yang diterimanya dan mengeluarkan hasilnya.

Fitur Kikusui PCR-MA : EXT DC MODE

Gambar 4 EXT DC Mode
( Reference : https://www.kikusui.co.jp/en )

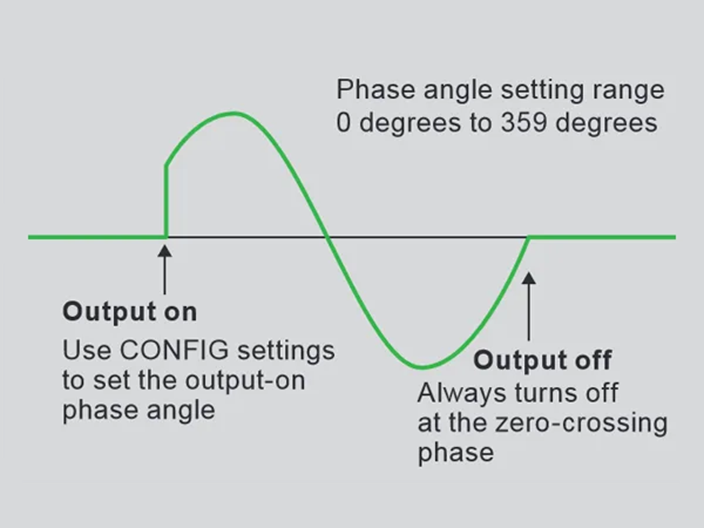

4. Output-on phase angle

Sudut fase keluaran aktif dapat diatur dalam mode AC. Sudut fase keluaran nonaktif dimatikan pada fase zero-crossing.

Fitur Kikusui PCR-MA Output-on phase angle

Gambar 5 Phase Angle
( Reference : https://www.kikusui.co.jp/en )

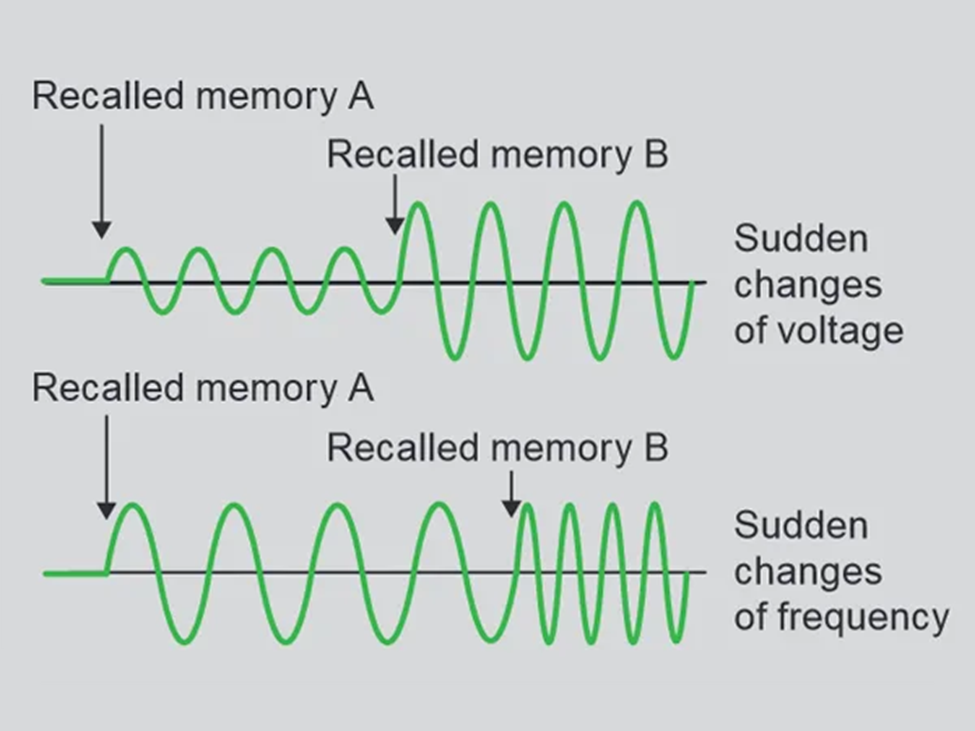

5. Memory Function

PCR-MA dapat menyimpan hingga tiga set tegangan keluaran, frekuensi, dan pengaturan nilai batas melalui panel depan. Selain itu, saat menggunakan perintah komunikasi, memori internal dapat menyimpan hingga 11 pengaturan.

Fitur Kikusui PCR-MA Memory Function

Gambar 6 Memory Function
( Reference : https://www.kikusui.co.jp/en )

6. Protection functions

Fitur perlindungan berikut tersedia:

  • Perlindungan terhadap tegangan input yang tidak terukur
  • Perlindungan terhadap panas berlebih (OHP)
  • Perlindungan terhadap kelebihan beban: Batas arus (OCP)/pemantauan daya yang terlampaui (OPP)/Pemantauan arus puncak yang terlampaui (OCPP)
  • Pendeteksian kelainan tegangan: Tegangan meningkat (OVP)/tegangan menurun (LVP)
  • Pendeteksian sambungan kabel penginderaan abnormal (SF)

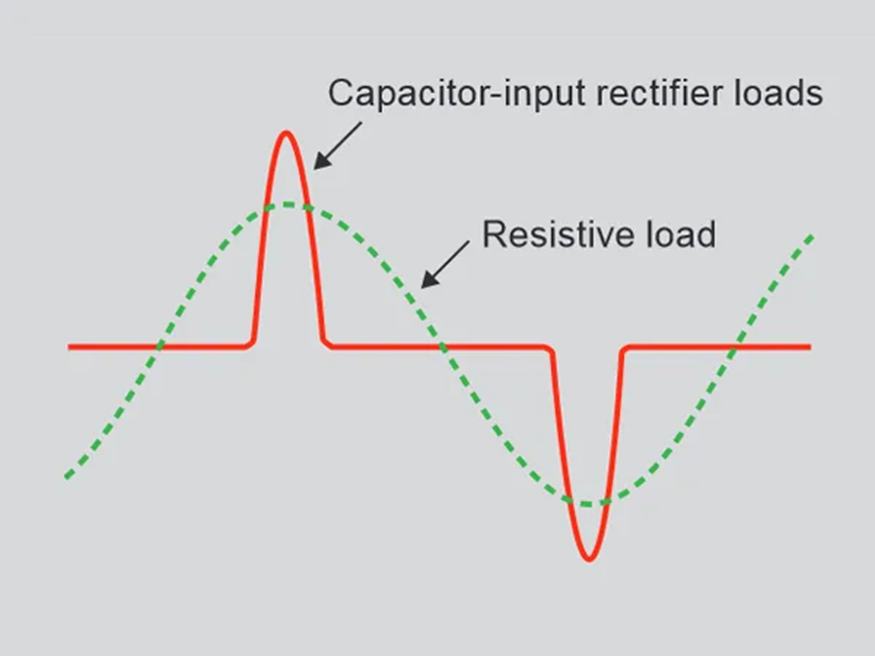

7. Maximum Peak Current

Arus puncak maksimum hingga tiga kali arus maksimum terukur (nilai rms) dapat dikeluarkan ke beban penyearah masukan kapasitor. Arus puncak maksimum = arus maksimum terukur (rms) × 3

Fitur Kikusui PCR-MA Maximum Peak Current

Gambar 7 Maximum Peak Current
( Reference : https://www.kikusui.co.jp/en )

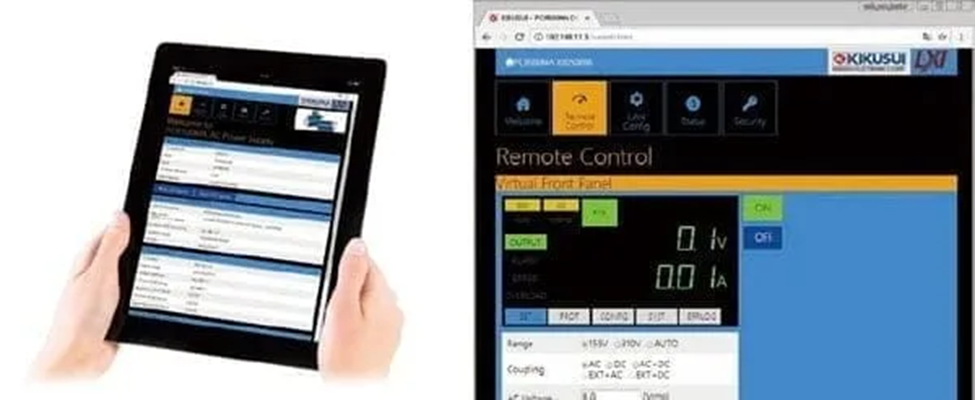

8. Easy remote control and monitoring from your Web browser!

Gunakan browser dari PC, telepon pintar, atau tablet untuk mengakses server web yang tertanam dalam seri PCR-MA guna memudahkan kontrol dan pemantauan.

Fitur Kikusui PCR-MA Easy remote control and monitoring from your Web browser!

Gambar 8 Monitoring Access
( Reference : https://www.kikusui.co.jp/en )

Aplikasi Kikusui PCR-MA

Beberapa penggunaan aktual PCR‑MA terbukti sangat beragam dan berguna:

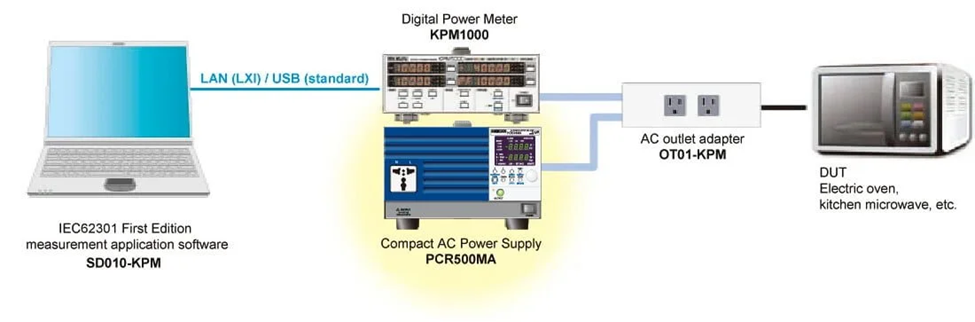

1. Power Supply AC Untuk Pengukuran Daya Siaga.

    PCR-MA dapat digunakan bersama dengan KPM1000 Digital Power Meter untuk melakukan pengukuran yang sesuai dengan IEC62301, edisi pertama. Anda juga dapat mengukur “daya mode siaga dan mati” dari peralatan elektronik rumah tangga dan kantor sebagaimana diwajibkan oleh standar seperti Erp Directive Lot 6.

    Power Supply AC Untuk Pengukuran Daya Siaga

    Gambar 9 Diagram Pengukuran Daya Siaga
    ( Reference : https://www.kikusui.co.jp/en )

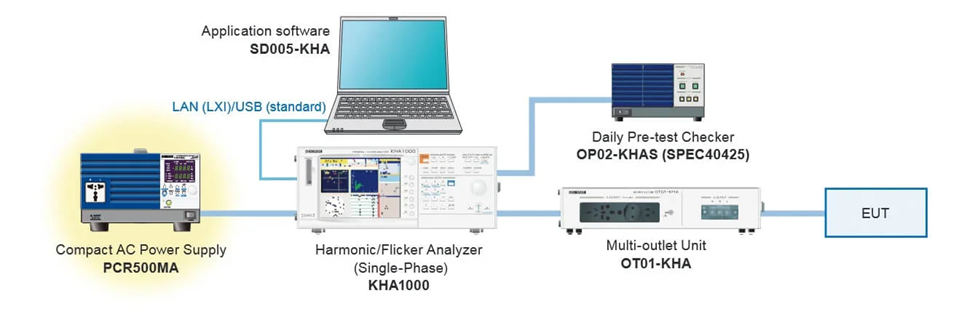

    2. Power Supply AC Untuk Pengukuran Arus Harmonik.

    Bila digunakan dengan KHA1000 Harmonic/Flicker Analyzer, PCR-MA dapat digunakan untuk melakukan pengukuran harmonik pada catu daya yang mematuhi IEC61000-3-2.

    Aplikasi Kikusui PCR-MA: Power Supply AC Untuk Pengukuran Arus Harmonik

    Gambar 10 Diagram Pengukuran Harmonik
    ( Reference : https://www.kikusui.co.jp/en )

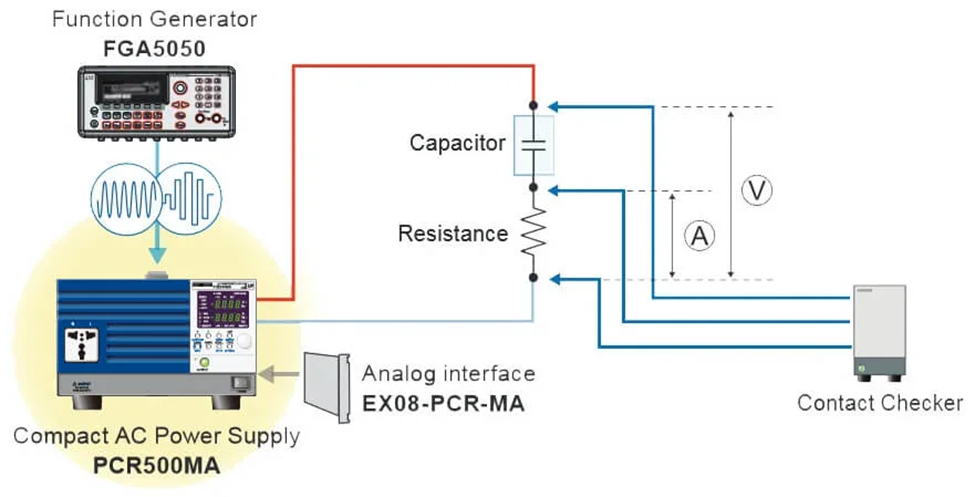

    3. Power Supply AC Untuk Pengujian Kapasitor.

    Dikombinasikan dengan Pemeriksa Kontak, PCR-MA dapat memungkinkan Anda mendeteksi arus yang mengalir melalui kapasitor, dan memverifikasi apakah telah terhubung atau belum.

    Pengaplikasian Kikusui PCR-MA Power Supply AC Untuk Pengujian Kapasitor

    Gambar 11 Diagram Pengujian Kapasitor
    ( Reference : https://www.kikusui.co.jp/en )

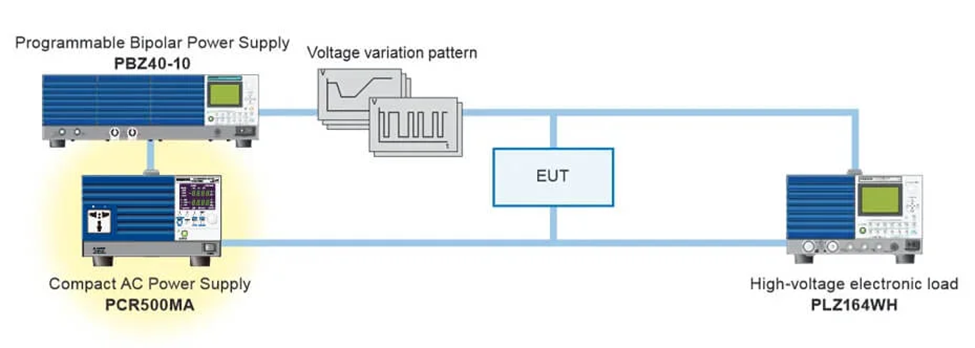

    4. Power Supply DC Untuk Pengujian Variasi Catu Daya Sederhana.

    Bila digunakan bersama Catu Daya Bipolar PBZ40-10 dan beban elektronik PLZ164WH, PCR-MA dapat membantu melakukan pengujian variasi daya yang disederhanakan untuk komponen DC tegangan tinggi yang ditemukan dalam peralatan otomotif.

    Review Pengaplikasian Kikusui PCR-MA

    Gambar 12 Diagram Pengujian Variasi Power Supply
    ( Reference : https://www.kikusui.co.jp/en )

    Secara keseluruhan, PCR‑MA Series memenuhi beragam skenario industrial dan laboratorium.

    Kikusui PCR‑MA Series merupakan AC power supply fleksibel dan presisi yang dirancang untuk kebutuhan industri dan R&D modern. Kelebihan teknisnya mencakup:

    • Output AC hingga 310 Vrms dan DC ±438 V
    • Frekuensi variabel awal dari 40 hingga 500 Hz
    • Arus puncak sampai 3× arus RMS, cocok untuk beban kapasitas tinggi
    • Pengukuran built-in, proteksi lengkap, dan energi efisien
    • Remote sensing dan kontrol analog/SCPI membuatnya ideal untuk sistem otomatisasi
    • Dimensi ringkas dan bobot ringan meningkatkan fleksibilitas operasional

    Dengan berbagai aplikasi nyata—mulai dari pengujian harmonisa, konsumsi daya standby, komponen EV, hingga simulasi motor—PCR‑MA adalah solusi penting baik untuk lab bench-top maupun lingkungan produksi skala besar. Fitur lengkap dan kompakitasnya mendukung tren digitalisasi dan automasi modern.

    Jika Anda tertarik mengetahui lebih lanjut tentang bagaimana Kikusui PCR MA Series dapat meningkatkan keandalan sistem pengujian atau proses R&D Anda, jangan ragu untuk menghubungi kami melalui tombol WhatsApp di pojok kanan bawah. Tim Radius Electric siap membantu Anda dengan informasi teknis, rekomendasi model yang sesuai, hingga dukungan implementasi di lapangan.

    Author: Muhamad Nurhuda Din Nulloh

    References

    1. Kikusui Electronics Corp., “PCR‑MA Series AC Power Supply Datasheet,” 2021 (es-france.com, n-denkei.com, telonic.co.uk, kikusuiamerica.com, libertytest.com).
    2. Kikusui America Inc., “Applications: Standby & Harmonic Measurement,” 2021 (kikusuiamerica.com).
    3. Kikusui PCR‑MA Series manual & Easy Controller guide (kikusuiamerica.com).
    4. Telonic / Denkei, overview teknis & kompakt design (n-denkei.com).
    5. Liberty Test Equipment, fitur lengkap PCR500MA (libertytest.com).
