Di era perkembangan teknologi kelistrikan dan digital, perangkat daya seperti adaptor, power supply, baterai, dan modul konverter menjadi komponen vital dalam banyak industri dan aplikasi elektronik. Untuk memastikan produk-produk tersebut bekerja dengan andal dan aman, pengujian serta evaluasi menjadi fase penting dalam proses penelitian dan pengembangan (R&D), saat produksi dan setelah penjualan (layanan purna jual). Salah satu alat pengujian yang banyak digunakan karena kecepatannya, akurasinya, dan fleksibilitasnya adalah electronic load, yakni beban elektronik yang mampu mensimulasikan berbagai kondisi beban pada output sumber daya listrik.

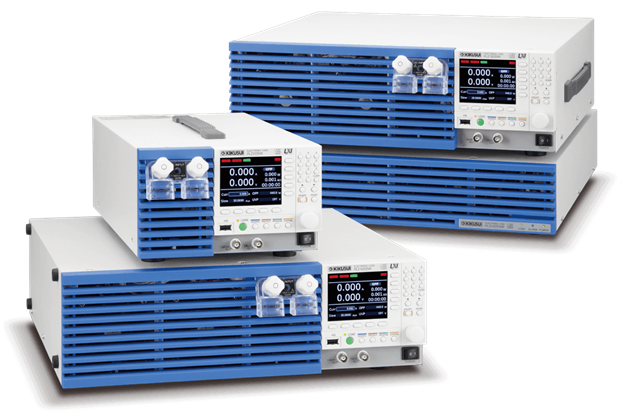

Gambar 1 Kikusui PLZ-5W/5WZ
( Reference : https://www.kikusui.co.jp/en )
Pentingnya Pengujian Dan Evaluasi Perangkat Daya
1. Menjamin Kinerja dan Daya Tahan
Sumber daya listrik harus memenuhi spesifikasi seperti tegangan output, arus maksimum, stabilitas, respons terhadap transien, efisiensi, dan efisiensi daya saat beban ringan. Pengujian memastikan bahwa produk mampu memberikan performa stabil dan tahan lama ketika digunakan di lingkungan nyata.
2. Memastikan Keamanan
Beban berlebih, kenaikan suhu, atau ketidakseimbangan output bisa menyebabkan perangkat, terutama baterai dan adaptor, mengalami gagal fungsi atau bahkan bahaya kebakaran. Evaluasi ketahanan memastikan produk tetap aman di berbagai kondisi, termasuk kondisi ekstrem.
3. Memenuhi Standar Internasional
Beban seperti CE, UL, IEC, dan standar lingkungan (misalnya RoHS) mensyaratkan metode pengujian spesifik. Model PLZ‑5W/5WZ menyediakan fitur integral untuk memenuhi kriteria standar standar tersebut.
4. Mendukung Produktivitas dan Efisiensi
Dengan menggunakan electronic load otomatis seperti PLZ‑5W/5WZ, pengujian dapat dilakukan cepat, konsisten, dan bisa dijalankan berulang (automated routine testing), sehingga mempercepat siklus R&D dan mempersingkat waktu produksi.
Kikusui PLZ‑5W/5WZ
Kikusui, dikenal sebagai produsen alat elektronik berkualitas tinggi sejak lebih dari 70 tahun, memiliki reputasi kuat dalam bidang instrumen pengukuran dan pengetesan. Seri PLZ‑5W dan PLZ‑5WZ merupakan bagian dari keluarga programmable DC electronic load yang dirancang untuk menguji berbagai sumber daya DC hingga 150 W. Kikusui Electronic Load memiliki 2 series yaitu :
- PLZ‑5W: Model dasar programmable load, memiliki kemampuan akses cepat ke mode beban tetap (constant current, voltage, resistance, dan power).
- PLZ‑5WZ: Versi upgrade dari PLZ‑5W, dengan mode kontrol CV (Constant Voltage) tambahan dan opsi modelable dynamic load (fitur modulasi respons lebih cepat).
Dua model ini populer digunakan di lab-lab R&D, pabrik produksi, kalibrasi, dan maintenance berkat kombinasi toleransi ketelitian tinggi dan interface pengguna yang ramah.
Spesifikasi Kikusui PLZ-5W/5WZ
| Parameter | PLZ‑5W | PLZ‑5WZ |
| Rentang Tegangan Operasi (V) | 0.25–150 V | 0.25–150 V |
| Arus Maksimum | 0–240 A (Depend on series) | 0–240 A (Depend on series) |
| Daya Maksimum | 0-1200 W (Depend on series) | 0-1200 W (Depend on series) |
| Mode operasi | CC, CV, CR, CP | CC, CV, CR, CP |
| Resolusi & Akurasi (tegangan) | ~10 mV / ±(0.02 % + 5 digits) | ~10 mV / ±(0.02 % + 5 digits) |
| Resolusi & Akurasi (arus) | ~1 mA / ±(0.02 % + 5 digits) | ~1 mA / ±(0.02 % + 5 digits) |
| Kecepatan Respons Dinamis | Standard | Mode Z‑dynamic |
| Antarmuka Pengguna | Panel depan + RS‑232 | Panel depan + RS‑232 & USB |
| Fungsi Tambahan | — | Fitur LIM, STOP memori preset |
| Dimensi & Berat | ~212 mm × 88 mm × 260 mm; ~7-14 kg | ~212 mm × 88 mm × 260 mm; ~ 7-14 kg |
Spesifikasi di atas menunjukkan kedua model mendukung rentang pengujian yang luas hingga 150 W dan variasi mode pengoperasian yang menjadi dasar simulasi kondisi beban sesungguhnya. PLZ‑5WZ memberikan opsi pengujian dinamis dan memori pengaturan preset untuk efisiensi uji lab.
Fitur Kikusui PLZ-5W/5WZ
1. Mode Operasi Multifungsi
- Constant Current (CC): Mengatur beban otomatis pada nilai arus tertentu.
- Constant Voltage (CV): (khusus PLZ‑5WZ) Simulasi tegangan tetap untuk pengujian baterai boost/regulator.
- Constant Resistance (CR): Simulasi beban resistor fisik.
- Constant Power (CP): Beban berubah–ubah secara otomatis agar daya sesuai setpoint.

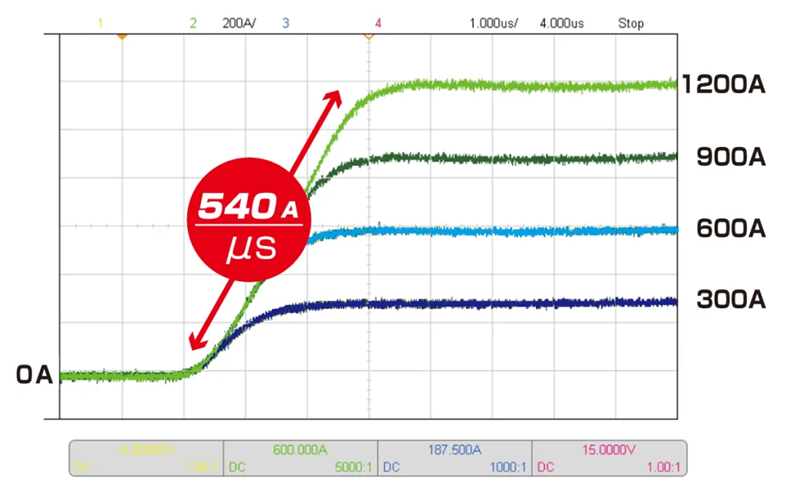

2. Tingkat perubahan tertinggi di industri sebesar 540 A/μs
Mencapai waktu kenaikan arus terukur (*2160 A) sebesar 4 μs. Mendukung pengujian respons transien berkecepatan tinggi, yang menjadi semakin penting untuk evaluasi catu daya.
Gambar 2 Highest Slew Rate
( Reference : https://www.kikusui.co.jp/en )

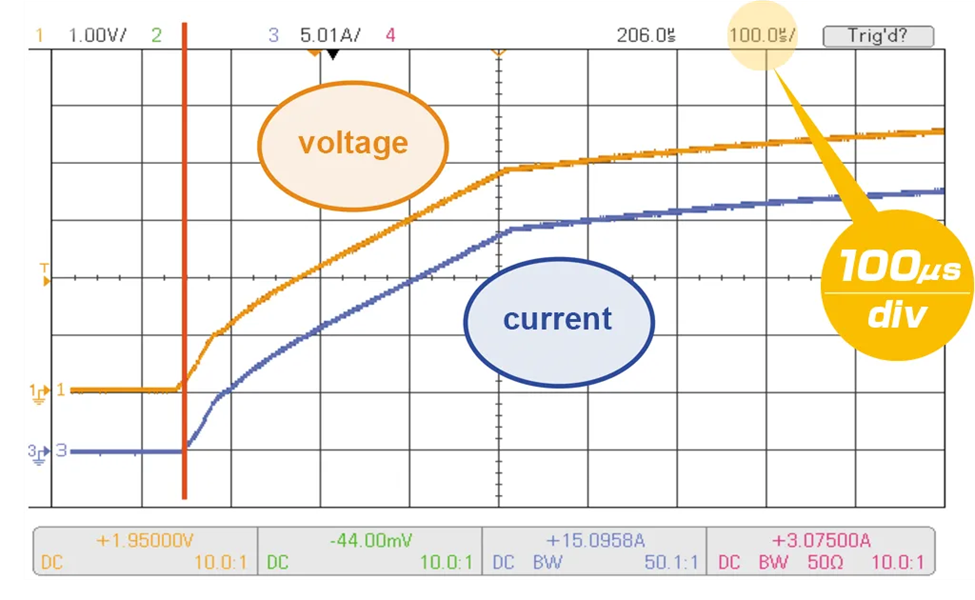

3. Karakteristik Pelacakan Tegangan Kecepatan Tinggi
Pelacakan tegangan berkecepatan tinggi dalam mode CR sangat cocok untuk aplikasi seperti pengujian permulaan catu daya.
Gambar 3 Voltage Tracking
( Reference : https://www.kikusui.co.jp/en )

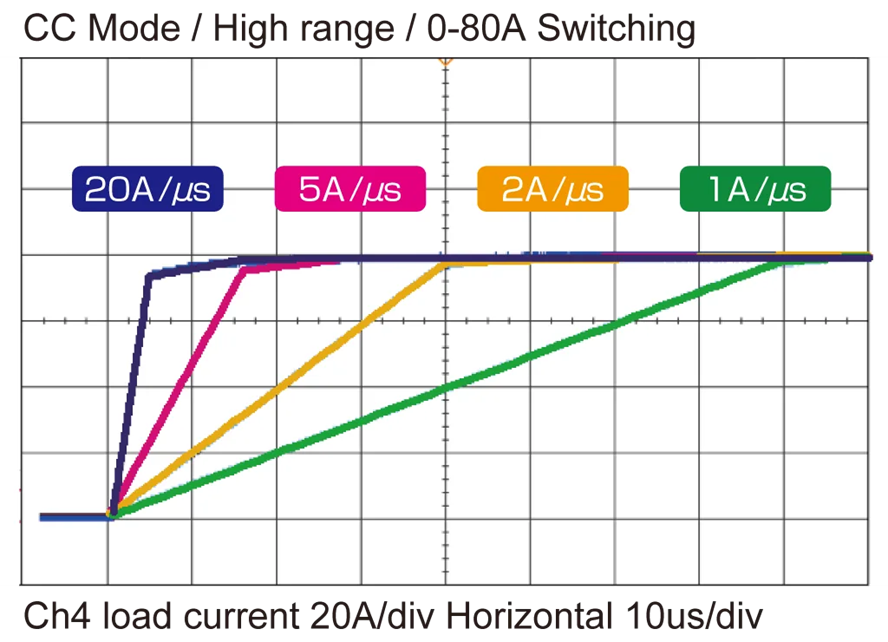

4. Laju Kemiringan Yang Dapat Disesuaikan/ Adjustable Slew Rate
Kecepatan perubahan dapat diatur saat arus diubah. Pengaturan laju perubahan akan berfungsi dalam contoh berikut.
- Saat pengaturan diubah untuk memvariasikan nilai arus (termasuk fungsi pengalihan).
- Saat nilai arus diubah menggunakan kontrol eksternal dalam mode arus konstan (CC).
- Saat nilai arus diubah saat beban aktif.
Gambar 4 Adjustable Slew Rate
( Reference : https://www.kikusui.co.jp/en )
Laju perubahan diatur menurut rentang arus sebagai jumlah perubahan arus per satuan waktu. Selain itu, nilai umum ditetapkan untuk kecepatan naik dan turun. Dalam mode CC dan mode ARB, laju perubahan dapat diatur terlepas dari apakah beban aktif atau tidak.

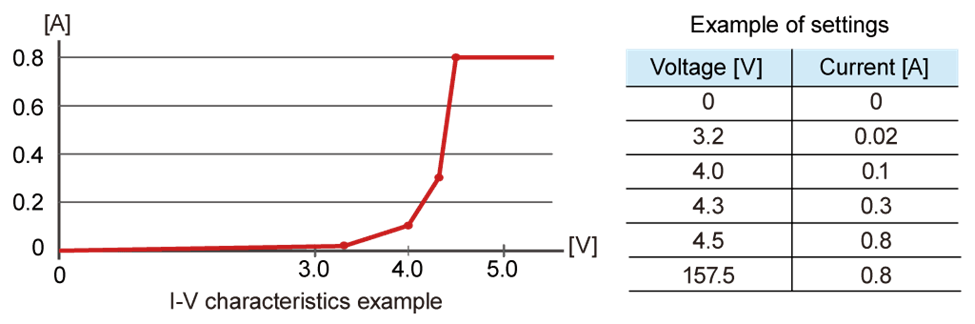

5. Arbitrary I-V Characteristics: Installed “ARB Mode”
Dalam mode ARB, karakteristik I-V arbitrer dapat diatur dengan memasukkan beberapa titik I-V (titik setel nilai tegangan dan arus). 3 hingga 100 titik dapat didaftarkan dan ruang antara semua titik secara otomatis diinterpolasi secara linier. Mode ini dapat digunakan untuk simulasi driver LED dan DUT lain dengan karakteristik non-linier.
Gambar 5 Abritary I-V
( Reference : https://www.kikusui.co.jp/en )

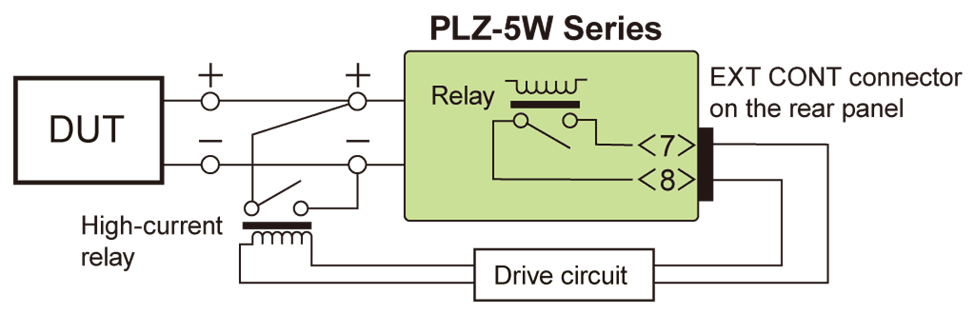

6. Short Function
Bila Short Function diaktifkan, nilai arus maksimum akan ditetapkan jika dalam mode CC, dan nilai tegangan minimum akan ditetapkan jika dalam mode CR. Kontak relai (30 Vdc/1 A) dari konektor EXT CONT tertutup, dan terminal input beban kemudian dapat dihubung singkat dengan menggerakkan relai arus tinggi eksternal.
Gambar 6 Short Function
( Reference : https://www.kikusui.co.jp/en )

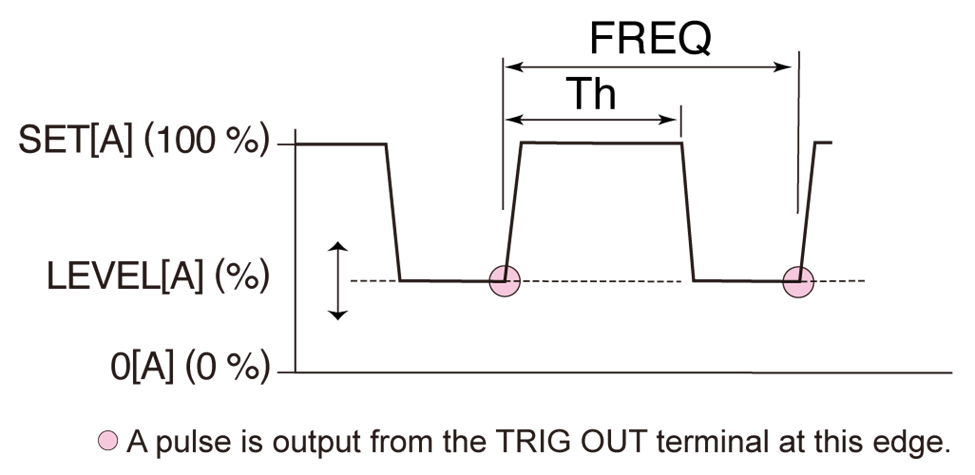

7. Switching function
Mode pengalihan dapat dilakukan hingga kHz saat dalam mode CC dan CR. Parameter pengaturan pengalihan seperti level pengalihan, frekuensi, dan faktor tugas dapat diubah kapan saja, bahkan saat beban aktif.
Gambar 7 Short Function
( Reference : https://www.kikusui.co.jp/en )

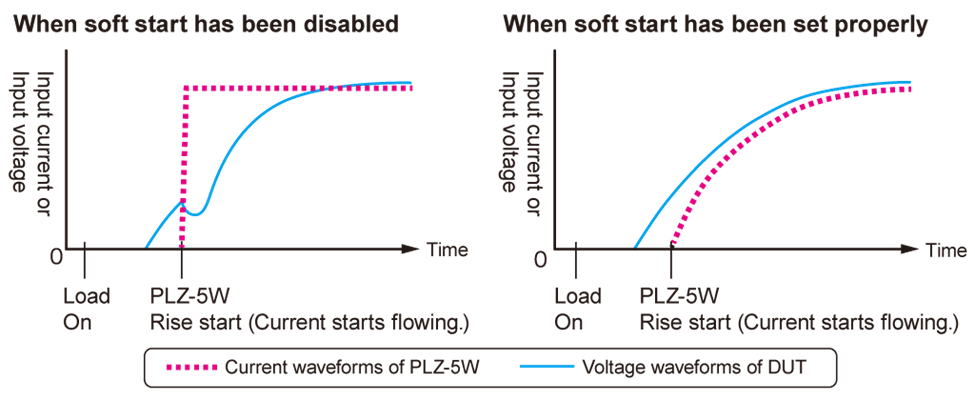

8. Soft Start Function
“Soft start” adalah fungsi yang mengontrol waktu kenaikan arus beban.
Gambar 8 Soft Start Function
( Reference : https://www.kikusui.co.jp/en )
Fungsi ini dapat digunakan jika output DUT menjadi tidak stabil saat arus beban meningkat tajam, atau saat operator ingin menunda perubahan arus saat memulai untuk mencegah sirkuit proteksi arus berlebih DUT diaktifkan. Dapat diatur ke OFF / 100 μs / 200 μs / 500 μs / 1 ms / 2 ms / 5 ms / 10 ms / 20 ms. Ini mengatur waktu soft start.

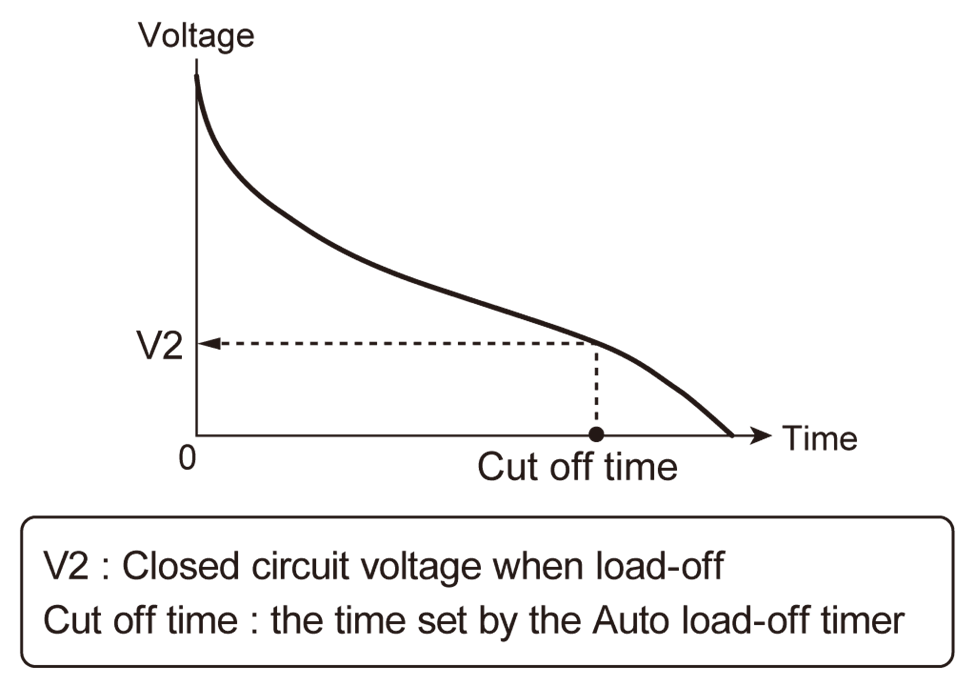

9. Auto Load off Timer
Pengatur waktu mati beban otomatis akan mematikan beban secara otomatis setelah jangka waktu tertentu berlalu sejak pelepasan DUT. Daya dan arus terintegrasi diukur segera setelah beban dimatikan, ideal untuk uji pelepasan baterai.
Gambar 9 Auto Load Off Timer
( Reference : https://www.kikusui.co.jp/en )

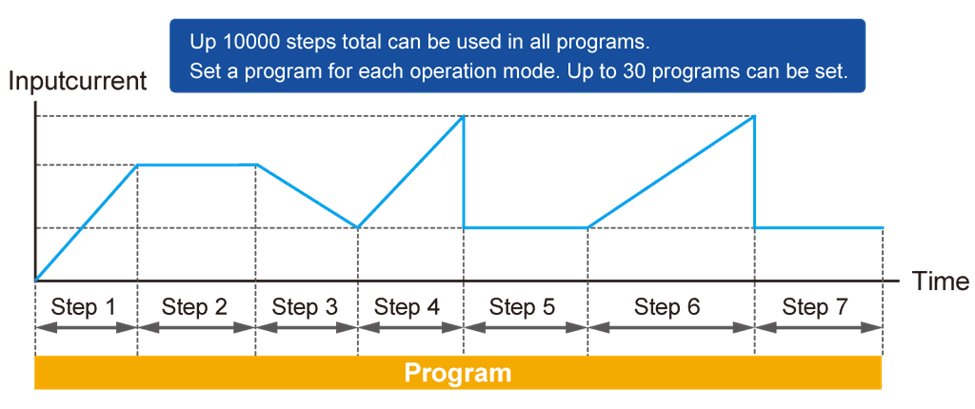

10. Sequence function
Operator dapat menjalankan serangkaian panjang nilai yang telah ditentukan sebelumnya dengan fungsi sequence. Suatu sequence terdiri dari program dan langkah. Suatu program adalah sekumpulan langkah yang dijalankan secara berurutan, satu per satu, dimulai dari langkah 1. Program dianggap selesai setelah langkah terakhir dalam program tersebut dijalankan.
Gambar 10 Sequence Function
( Reference : https://www.kikusui.co.jp/en )
Aplikasi Kikusui PLZ‑5W/5WZ
Berbagai jenis aplikasi praktis memanfaatkan electronic load PLZ‑5W/5WZ, antara lain:

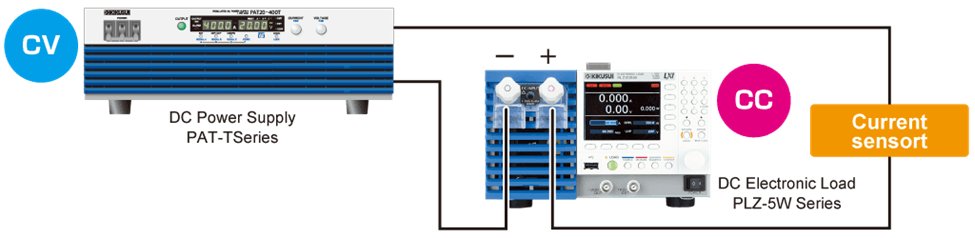

1. Current sensor evaluation
Evaluasi sensor arus yang akurat dapat dilakukan jika dikombinasikan dengan catu daya CC DC berpresisi tinggi. Selain itu, Kikusui PLZ-5W/5WZ memiliki rentang 3 level.
Gambar 11 Wiring Current Evaluation
( Reference : https://www.kikusui.co.jp/en )
2. LED Load Simulation
Dalam mode ARB, karakteristik I-V arbitrer dapat diatur dengan memasukkan beberapa titik I-V (titik setel nilai tegangan dan arus). 3 hingga 100 titik dapat didaftarkan dan ruang antara semua titik secara otomatis diinterpolasi secara linier. Mode ini dapat digunakan untuk simulasi driver LED dan DUT lain dengan karakteristik non-linier.
Gambar 12 LED Load Simulation
( Reference : https://www.kikusui.co.jp/en )

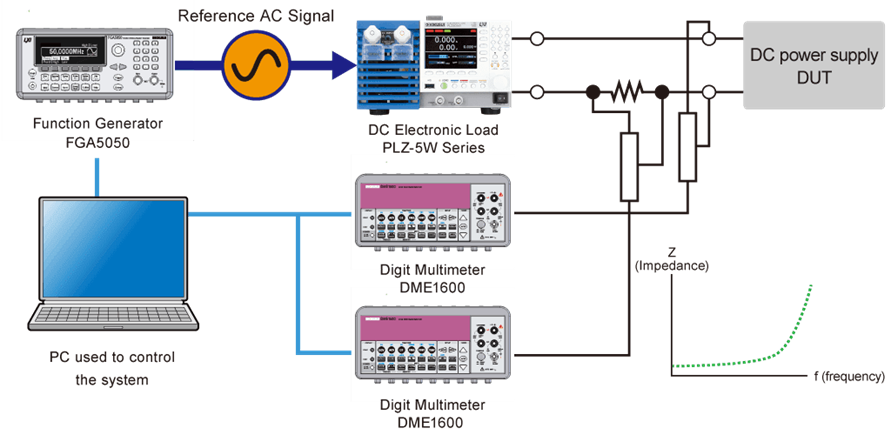

3. Pengukuran Impedansi Power Supply
Ukur impedansi power supply dengan mengonfigurasi sistem menggunakan PLZ-5W, generator fungsi, dan multimeter digital.
Gambar 13 Wiring Impedance Power Supply
( Reference : https://www.kikusui.co.jp/en )

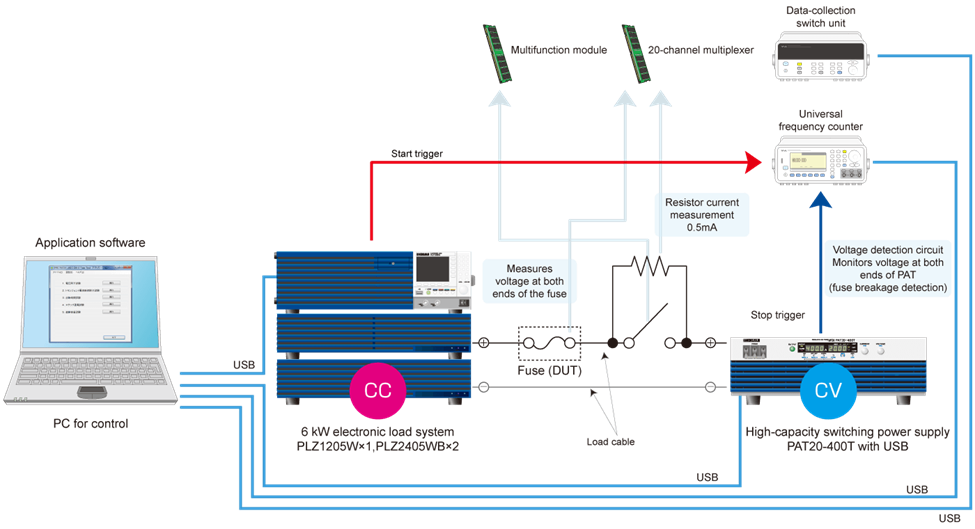

4. Fuse Rupture Test / Uji Putus Fuse
Untuk pengujian putusnya sekring, catu daya DC dengan kontrol arus CC berkecepatan tinggi sangatlah penting. Meskipun biasanya cukup sulit untuk mencapai kontrol kecepatan tinggi tersebut hanya dengan catu daya DC, penambahan beban elektronik PLZ-5W memungkinkan kontrol arus berkecepatan tinggi.
Dengan PLZ-5W, pengujian putusnya sekring yang mematuhi standar seperti JASO D612 dapat dilakukan. Pengujian ini meliputi pengujian penurunan tegangan, pengujian pemutusan arus transien, pengujian waktu putus, pengujian energi bertahap, dan pengujian kapasitas pemutusan.
Gambar 14 Fuse Rupture Test
( Reference : https://www.kikusui.co.jp/en )

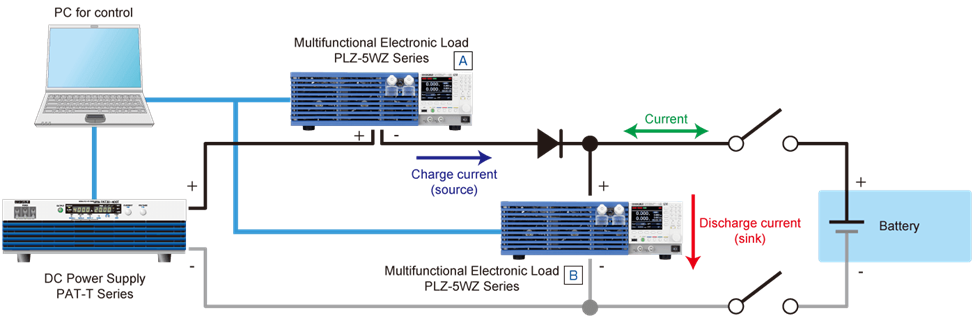

5. Battery Evaluation Test
Meskipun pengoperasian berkecepatan tinggi tidak dapat dicapai hanya dengan menggunakan catu daya switching berkapasitas tinggi PAT-T, sistem catu daya unipolar respons cepat dapat dilengkapi dengan menghubungkan beban elektronik seri PLZ-5W secara seri dan paralel. Hal ini memungkinkan arus mengalir sambil menyinkronkan pola arus pengisian dan pengosongan untuk baterai pada kecepatan tinggi. Lebih jauh lagi, fitur tambahan PLZ-5WZ memungkinkan pengukuran imedansi baterai yang lancar selama evaluasi.
Gambar 15 Battery Evaluation Test
( Reference : https://www.kikusui.co.jp/en )
Kikusui PLZ‑5W/5WZ adalah beban elektronik serbaguna dan andal dengan rentang 150 W. Mendukung mode CC, CV (khusus 5WZ), CR, CP, dan dilengkapi proteksi menyeluruh serta interface digital. PLZ‑5WZ menambahkan fitur dynamic mode dan preset memori, sehingga ideal untuk berbagai skema pengujian seperti adaptor, baterai, power supply, dan konverter.
Mengapa Pilih PLZ‑5W/5WZ?
- Presisi dan familiaritas brand: Toleransi akar ±0.02 %, brand Jepang yang sudah terpercaya.
- Fleksibel dan Otomatis: Mendukung operasi manual & otomatisasi.
- Data Protect & Safety: Proteksi lengkap dan fitur pengaman.
- Produktif dan Efisien: Memori preset, pengujian dinamis, cocok lab dan produksi.
Secara keseluruhan, Kikusui PLZ‑5W dan PLZ‑5WZ menjadi solusi yang powerful untuk para insinyur, peneliti, teknisi, dan pelaku industri yang fokus pada pengujian perangkat daya, baik di level primer (R&D) maupun sekunder (produksi dan quality control).
Tingkatkan efisiensi dan akurasi pengujian perangkat daya Anda dengan Kikusui PLZ‑5W/5WZ.
Dapatkan solusi terbaik untuk kebutuhan R&D, produksi, hingga quality control dengan beban elektronik presisi tinggi dari brand terpercaya asal Jepang. Hubungi Radius Electric, melalui tombol WhatsApp di pojok kanan bawah untuk konsultasi lebih lanjut dan penawaran terbaik!
