Sistem Uninterruptible Power Supply (UPS) merupakan komponen vital dalam dunia industri dan teknologi informasi. Fungsi utamanya adalah menyediakan daya cadangan saat terjadi gangguan pada pasokan listrik utama. Keandalan UPS menjadi penentu utama dalam menjamin kontinuitas operasi sistem, terutama pada fasilitas-fasilitas kritis seperti rumah sakit, pusat data, dan industri manufaktur.
Untuk memastikan kinerja UPS selalu optimal, diperlukan serangkaian pengujian dan pemantauan berkala. Salah satu alat yang sangat andal untuk melakukan pengujian dan analisis sistem UPS dengan sebuah Memory HiCorder yang mampu merekam berbagai parameter kelistrikan secara akurat dan real time.
Mengapa Ini Penting?
Dalam dunia modern yang semakin tergantung pada keandalan sistem kelistrikan, gangguan sekecil apa pun bisa berdampak besar. Kerugian ekonomi akibat gangguan listrik mendadak bisa mencapai jutaan bahkan miliaran rupiah, terutama di sektor industri atau data center. Di sinilah sistem UPS memainkan peran penting sebagai pengaman lapis kedua.
Namun, UPS bukanlah sistem yang bisa dianggap selalu andal tanpa pengujian. Banyak kasus di mana UPS gagal beroperasi saat dibutuhkan karena kurangnya pengujian atau pemeliharaan. Oleh sebab itu, penting dilakukan tes operasi sistem UPS secara berkala untuk memastikan bahwa:
- UPS mampu mengambil alih beban secara instan saat terjadi gangguan.
- Waktu transfer dan recovery sesuai dengan spesifikasi.
- Tegangan dan frekuensi tetap stabil selama mode cadangan aktif.
- Tidak terjadi penurunan kualitas daya (power quality) yang signifikan.
Confirming Part of Test
Sebelum melakukan pengujian terhadap sistem UPS, penting untuk memastikan bagian-bagian sistem yang akan diuji dan jenis parameter yang ingin diukur. Pengujian sistem UPS umumnya melibatkan beberapa aspek berikut:
- Input Power Analysis: Mengukur kondisi tegangan dan arus yang masuk ke UPS dari sumber utama (PLN).
- Output Power Analysis: Memastikan kualitas daya keluaran dari UPS saat mode normal maupun mode cadangan.
- Transfer Switching Time: Mengukur waktu yang dibutuhkan UPS untuk berpindah dari daya utama ke daya cadangan.
- Battery Response: Mengevaluasi performa baterai UPS dalam menyediakan daya yang stabil saat sumber utama hilang.
- Load Response: Menguji seberapa baik UPS merespon perubahan beban mendadak (transien).
Semua pengujian ini membutuhkan instrumen yang mampu mencatat kejadian listrik yang sangat cepat (dalam hitungan milidetik atau bahkan mikrodetik), serta mampu menganalisis bentuk gelombang, frekuensi, harmonik, hingga ketidakseimbangan beban.

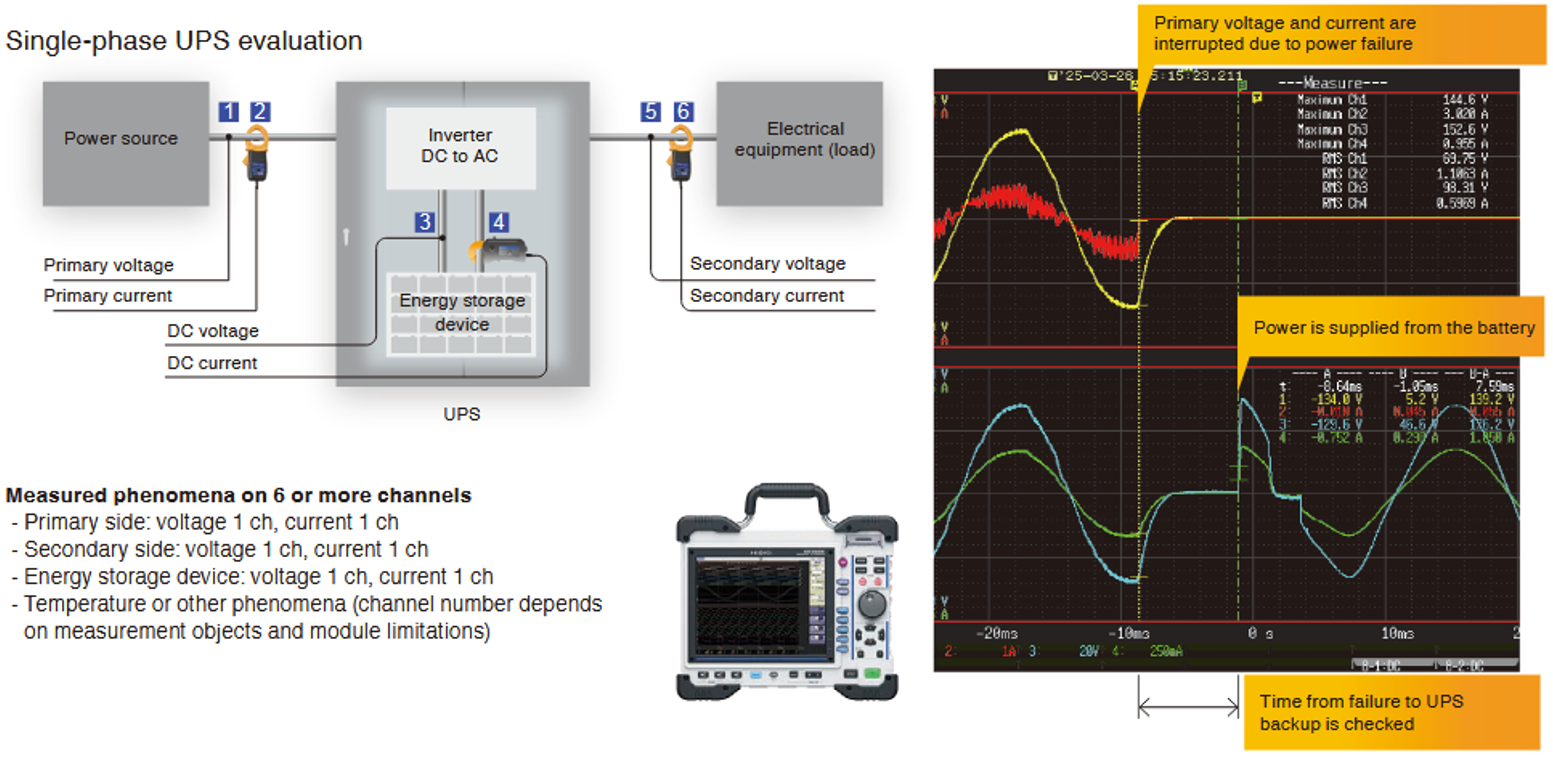

Dalam pengujian ini, kondisi abnormal dihasilkan pada sisi sumber daya biasa (sisi primer). HiCorder kemudian merekam bentuk gelombang tegangan dan arus yang dikeluarkan oleh UPS (sisi sekunder) ke peralatan dan fasilitas yang terhubung.
Waktu yang dibutuhkan UPS untuk memasok daya ditentukan dan dibandingkan dengan standar dan persyaratan. Dengan kemampuan multi-kanal Memory HiCorder Hioki MR8848, sistem UPS fase tunggal maupun tiga fase dapat dievaluasi. Pengambilan sampel berkecepatan tinggi menangkap fluktuasi transien dengan presisi mikrodetik, memastikan analisis perilaku UPS yang akurat.
Test Sequence / Analysis
Selain perekaman daya, analisis lebih lanjut dapat dilakukan secara bersamaan, seperti pengukuran suhu setiap komponen yang direkam untuk menemukan panas abnormal yang dihasilkan. Memory HiCorder Hioki MR8848 memungkinkan analisis multiparameter tegangan, arus, getaran, regangan, dan lainnya—dengan kalkulasi bentuk gelombang canggih untuk nilai maksimum/minimum, evaluasi siklus dan pengukuran perbedaan waktu.
Memory HiCorder Hioki MR8848

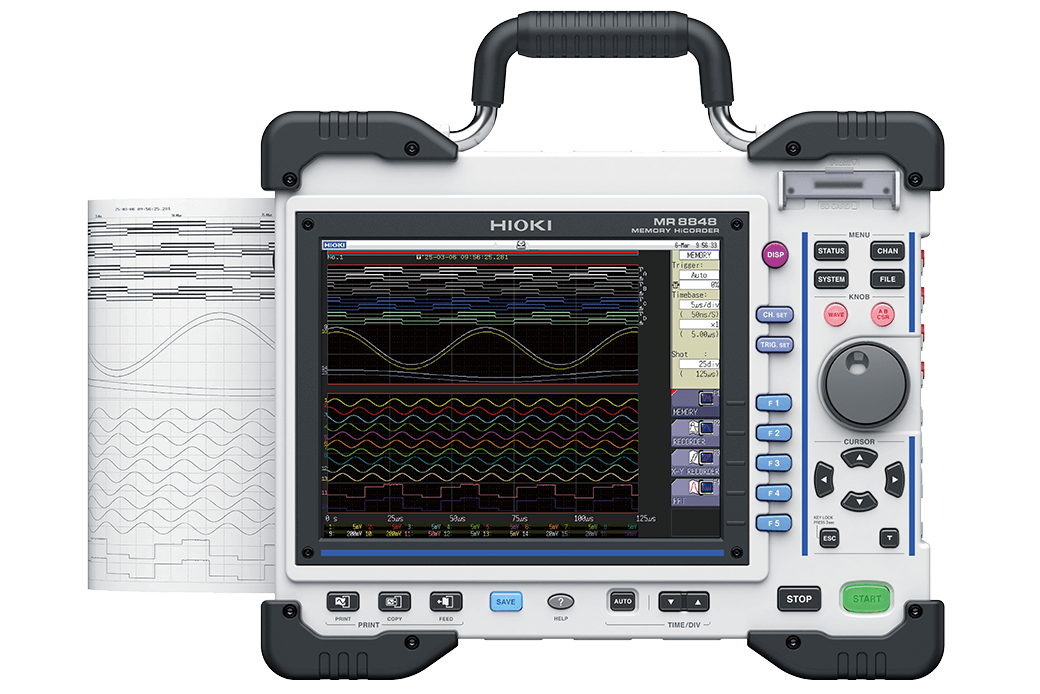

Memory HiCorder Hioki MR8848 adalah alat ukur kategori Memory HiCorder yang dirancang untuk menangkap dan merekam fenomena listrik dengan resolusi tinggi dan kecepatan sampling hingga 20 MS/s (mega sample per detik). Alat ini memiliki beberapa fitur unggulan yang sangat relevan untuk pengujian sistem UPS:
- Multiple Channels: Tersedia hingga 16 channel analog dan 32 channel digital, memungkinkan pemantauan berbagai titik secara simultan.
- Isolated Input: Setiap channel input terisolasi, memastikan keamanan operator dan keandalan data.
- Real-Time Waveform Capture: Mampu menangkap gelombang tegangan dan arus secara real-time, bahkan dalam kejadian sangat singkat.
- Trigger Function: Fitur pemicu otomatis untuk menangkap fenomena saat terjadi lonjakan atau drop tegangan.
- Built-in Analysis Tool: Dilengkapi software analisis yang memudahkan interpretasi data.
Spesifikasi Utama Memory HiCorder Hioki MR8848
| Measurements Function | Memory function, Recorder function, X-Y Recorder function, FFT function |
| Number of Channels Main Unit | 16 ch analog + 16 ch logic |
| Module Slots | Up to 8 modules |
| Number of Logic Channels | 16 Channels |
| Sampling Rated | 20 MS/s for simultaneous use of all channels 10 MS/s for external sampling |
| Memory Capacity | Total 512 megawords (no memory expansion) |
| External Storage | SD card slot, built-in drive (1 TB, factory-installed option), USB flash drive |
Dengan kemampuan tersebut, Memory HiCorder Hioki MR8848 sangat ideal digunakan dalam mengamati performa UPS secara menyeluruh, mulai dari menganalisis kualitas daya hingga menghitung waktu switching antarmode.
Configuration Component For Test

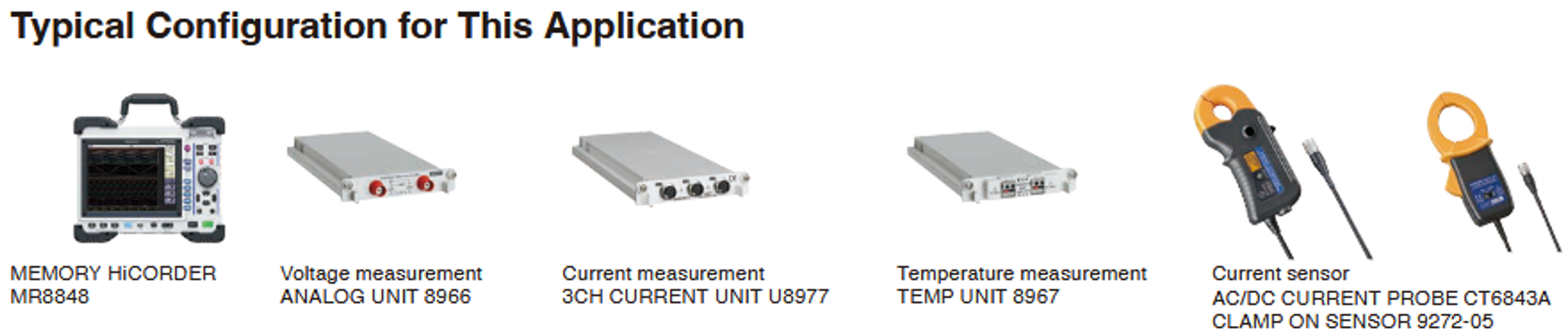

Konfigurasi sistem pengujian dengan Memory HiCorder Hioki MR8848 harus dilakukan secara teliti untuk memperoleh data yang akurat dan representatif. Berikut ini adalah komponen konfigurasi dasar yang diperlukan :
Jika ada pengukuran lain, maka bisa ditambahkan komponen yang bisa satu konfigurasi dengan Memory HiCorder Hioki MR8848
Dengan konfigurasi yang tepat, Memory HiCorder Hioki MR8848 mampu menjadi alat yang sangat powerful untuk merekam semua parameter penting dalam pengujian sistem UPS.
Pengujian sistem UPS adalah bagian tak terpisahkan dari proses pemeliharaan infrastruktur kelistrikan kritis. Dengan melakukan tes secara berkala, potensi kegagalan sistem dapat diminimalisasi sebelum berdampak pada operasional.
Memory HiCorder Hioki MR8848 terbukti menjadi alat yang sangat cocok dalam pengujian ini karena:
- Kemampuannya dalam menangkap fenomena listrik dengan sangat cepat.
- Multi-channel input untuk pemantauan berbagai titik sekaligus.
- Input terisolasi yang aman dan akurat.
- Software analisis bawaan yang memudahkan interpretasi data.
Dengan pemanfaatan alat ini secara tepat, engineer dapat memperoleh gambaran menyeluruh terhadap performa sistem UPS, baik dalam kondisi normal maupun saat terjadi gangguan daya.
Secara keseluruhan, integrasi antara metode pengujian yang sistematis dan perangkat canggih seperti Memory HiCorder Hioki MR8848 akan meningkatkan keandalan sistem UPS, mengurangi risiko downtime, dan memastikan keberlangsungan operasional sistem kelistrikan di berbagai sektor penting.
