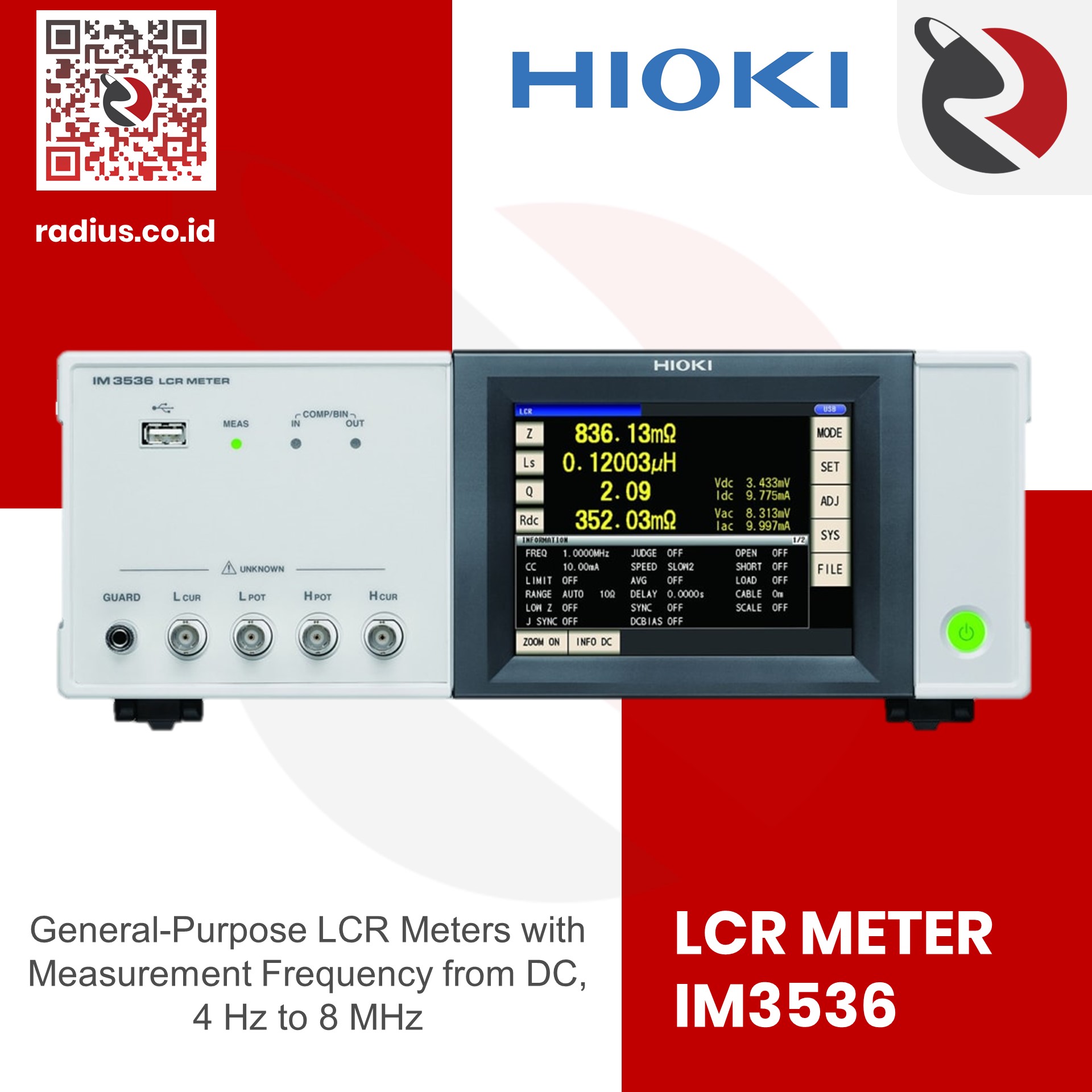

Hioki IM3536 LCR Meter

Fitur Utama
• Frekuensi pengukuran DC, 4 Hz hingga 8 MHz *
* Dapat dikustomisasi hingga 10 MHz. Silakan hubungi Kami untuk informasi lebih lanjut.
• Pengukuran kecepatan tinggi 1 md (waktu tercepat)
• Pengukuran presisi tinggi ± 0,05% rdg. (nilai perwakilan)
• Rentang akurasi terjamin dari 1 mΩ, pengukuran impedansi rendah dengan pengulangan yang tak tertandingi
• Fungsi bias DC: Mengukur dalam kondisi yang mensimulasikan penggunaan aktual atau sesuai dengan standar industri
• Spesifikasi dan kinerja biaya yang luar biasa untuk berbagai aplikasi, dari R&D hingga lini produksi

Kategori: Hioki (Electrical Measurement), LCR Meter

Deskripsi
Ulasan (0)

Hioki IM3536 meningkatkan standar industri untuk LCR Meter serba guna dengan menawarkan frekuensi pengujian lebar DC dan 4Hz hingga 8MHz (hingga 10MHz pesanan khusus tersedia) sambil memberikan akurasi 0,05%, ideal untuk mengevaluasi karakteristik komponen elektronik generasi berikutnya, termasuk daya suplai induktor berkat frekuensi pengukuran instrumen maksimum 8MHz. (hingga 10MHz pesanan khusus tersedia)

Spesifikasi Hioki IM3536 LCR Meter

Measurement modes	LCR (Measurement with single condition), Continuous testing (Continuous measurement under saved conditions)
Measurement parameters	Z, Y, θ, X, G, B, Q, Rdc (DC resistance), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε
Measurement range	100 mΩ to 100 MΩ, 10 ranges (All parameters are determined according to Z)
Display range	Z: 0.00 m to 9.99999 GΩ, Y: 0.000 n to 9.99999 GS, θ: ± (0.000° to 180.000°), Q: ± (0.00 to 9999.99), Rdc: ± (0.00 m to 9.99999 GΩ), D: ± (0.00000 to 9.99999), Δ%: ± (0.000 % to 999.999 %), or other
Basic accuracy	Z ±0.05% rdg. θ: ±0.03° (representative value, Measurable range: 1 mΩ to 200 MΩ)
Measurement frequency	4 Hz to 8 MHz (5 digits setting resolution, minimum resolution 10 mHz)
Measurement signal level	[Normal mode: V mode/CV mode] 4 Hz to 1.0000 MHz: 10 mV to 5 Vrms (maximum 50 mArms) 1.0001 MHz to 8 MHz: 10 mV to 1 Vrms (maximum 10mArms) [Low impedance high accuracy mode: V mode/CV mode] 4 Hz to 1.0000 MHz: 10 mV to 1 Vrms (maximum 100 mArms) [Normal mode: CC mode] 4 Hz to 1.0000 MHz: 10 μA to 50 mArms (maximum 5 Vrms) 1.0001 MHz to 8 MHz: 10 μA to 10 mArms (maximum 1 Vrms) [Low impedance high accuracy mode: CC mode] 4 Hz to 1.0000 MHz: 10 μA to 100 mArms (maximum 1 Vrms) [DC resistance measurement] Measurement signal level: Fixed at 1 V
DC bias measurement	Generating range: DC voltage 0 V to 2.50 V (10 mV resolution) In low Z high accuracy mode: 0 V to 1 V (10 mV resolution)
Output impedance	Normal mode: 100 Ω, Low impedance high accuracy mode: 10 Ω
Display	5.7-inch color TFT with touch panel
Functions	Comparator, BIN measurement (10 categories for 2 measurement parameters), Trigger function, Open/short compensation, Contact check, Panel loading/saving, Memory function
Interfaces	EXT. I/O( HANDLER) ,USB, USB flash drive, LAN, GP-IB, RS-232C, BCD
Power supply	100 to 240 V AC, 50/60 Hz, 50 VA max.
Dimensions and mass	330 mm (12.99 in) W × 119 mm (4.69 in) H × 230 mm (9.06 in) D, 4.2 kg (148.1 oz)
Accessories	Power cord ×1, Instruction manual ×1, LCR application disc (Communications user manual) ×1

Mengukur Kapasitansi Kapasitor Elektrolit dengan LCR Meter Hioki

Kondisi pengukuran yang menentukan kapasitansi kapasitor elektrolitik ditetapkan oleh standar IEC. Namun, karena kapasitansi kapasitor elektrolitik bervariasi secara signifikan dengan frekuensi pengukuran, nilai kapasitansi juga diperiksa pada frekuensi yang sesuai dengan kondisi rangkaian di mana komponen sebenarnya akan digunakan. Frekuensi pengukuran LCR Meter IM3536 dapat disetel pada rentang nilai yang luas (DC dan 4 Hz hingga 8 MHz), menjadikan instrumen ini ideal untuk mengevaluasi komponen dalam kondisi penggunaan sebenarnya.

Mengukur Kapasitansi Kapasitor Keramik dengan LCR Meter Hioki

Ada dua jenis kapasitor keramik laminasi: jenis dielektrik tinggi, yang kapasitansinya bervariasi dengan tegangan pengukuran, dan jenis Suhu yang dikoreksi (temperature-corrected type), yang kapasitansinya tidak bervariasi. Kondisi pengukuran di mana kapasitansi ditentukan ditetapkan oleh standar IEC terpisah untuk dua jenis komponen. Frekuensi pengukuran dan tegangan pengukuran LCR Meter Hioki IM3536 dapat disetel pada berbagai nilai (DC dan 4 Hz hingga 8 MHz, dan 10 mV hingga 5 V, masing-masing), menjadikan instrumen ini ideal untuk mengukur kapasitor keramik berlapis di bawah berbagai kondisi

Mengukur Induktansi Induktor atau Kumparan dengan LCR Meter HIOKI

Fenomena resonansi LC berdasarkan induktansi induktor (atau kumparan) dan kapasitansi parasit kumparan dikenal sebagai resonansi diri, dan frekuensi terjadinya resonansi diri dikenal sebagai frekuensi resonansi diri. Saat mengevaluasi kumparan, ukur L dan Q pada frekuensi yang cukup lebih rendah dari frekuensi resonansi sendiri. Frekuensi pengukuran LCR Meter IM3536 dapat disetel pada rentang nilai yang luas (DC dan 4 Hz hingga 8 MHz), menjadikan instrumen ini ideal untuk mengukur dan mengevaluasi komponen sambil memvariasikan frekuensi.

Mengukur Karakteristik Frekuensi Induktor pada LCR Meter Hioki

Frekuensi pengukuran LCR Meter Hioki IM3536 dapat disetel pada rentang nilai yang luas (DC dan 4 Hz hingga 8 MHz), sehingga ideal untuk mengukur dan mengevaluasi komponen sambil memvariasikan frekuensi. Anda dapat menginstal perangkat lunak aplikasi sampel LCR (CD-R) yang disertakan di komputer dan menggunakannya melalui antarmuka instrumen (USB, GP-IB, atau RS-232C) untuk memvariasikan frekuensi pada titik yang ditentukan dan untuk menyimpan data yang diperoleh dari otomatis pengukuran sebagai Microsoft Excel atau file teks.
