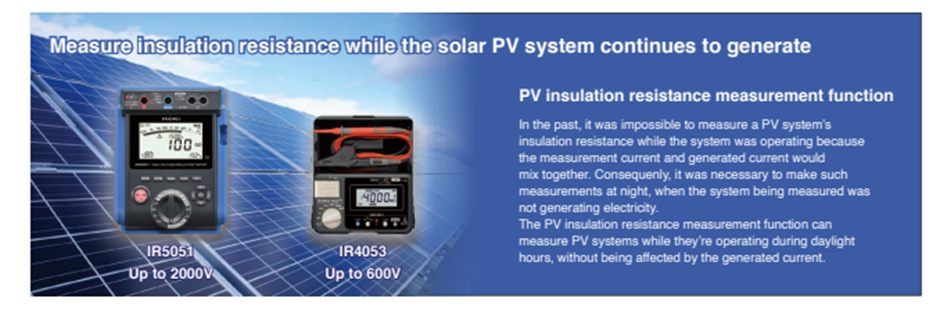

Insulation Tester Hioki IR4053 PV 1kV adalah alat ukur khusus untuk menguji tahanan isolasi pada sistem Photovoltaic (PV) atau panel surya. Berbeda dengan insulation tester biasa, Insulation Tester Hioki IR4053 dirancang untuk menghadapi karakteristik unik dari string panel surya, termasuk tegangan terbuka (Voc) yang bisa mencapai 1000 V DC. Alat ini memastikan pengujian aman dan akurat tanpa merusak modul PV.
Kenapa Diperlukan Insulation Tester Khusus PV?
Panel surya memiliki struktur yang berbeda dengan kabel listrik biasa. Ketika beroperasi, string PV bisa menghasilkan tegangan ratusan volt secara terus-menerus, bahkan saat tidak terkoneksi dengan beban. Karena itu, pengujian isolasi PV harus memperhitungkan:
- Voltage Bias Effect (tegangan sisa pada PV)
- Kapasitansi alami panel
- Kebutuhan pengukuran tanpa risiko flashover atau kerusakan modul
Insulation Tester Hioki IR4053 sudah dilengkapi teknologi yang dapat mengukur tahanan isolasi secara true DC insulation resistance dengan metode voltage bias compensation, sehingga hasil pengukurannya tetap akurat meski ada tegangan PV aktif.
Spesifikasi Teknis Utama
Berikut spesifikasi utama Insulation Tester Hioki IR4053:
| Spesifikasi | Keterangan |
| Tegangan Uji | 1000 V DC khusus PV |
| Rentang Ukur | 0 – 2000 MΩ |
| Tegangan Maksimum yang Diizinkan | 1000 V DC (Voc PV) |
| Kategori Keamanan | CAT III 1000 V, CAT IV 600 V |
| Display | Digital bargraph & numerical |
| Indikator LED Polaritas PV | Ya |
| Fungsi Voltage Measurement | DC 0 – 1000 V |
| Perlindungan Overload | 1200 V DC |
Dengan perlindungan hingga 1200 V, IR4053 memastikan keamanan saat mengukur string PV yang memiliki tegangan tinggi, sekaligus memberikan pembacaan yang presisi.
Prinsip Kerja Insulation Tester Hioki IR4053
Cara kerja insulation tester PV seperti Insulation Tester Hioki IR4053 berbeda dari insulation tester konvensional. Saat mengukur tahanan isolasi pada panel surya:
- Alat mendeteksi tegangan Voc dari panel.
- Jika tegangan Voc < 1000 V, alat akan melanjutkan pengujian.
- Insulation Tester Hioki IR4053 akan menginjeksi tegangan 1000 V DC uji ke antara konduktor (+) ke ground dan (-) ke ground.
- Arus bocor (leakage current) diukur dan dikalkulasi menjadi nilai tahanan isolasi (MΩ).
- Pembacaan ditampilkan secara digital, lengkap dengan LED indikator polaritas untuk memastikan koneksi benar.
Teknologi Hioki mampu melakukan pengukuran dengan stabil meski ada residual voltage dari efek cahaya matahari pada panel.
Praktik pengukuran tahanan isolasi Solar Panel :
Gambar ini menunjukkan contoh pengujian isolasi pada fasilitas pembangkit listrik tenaga surya (solar generator facility) menggunakan insulation tester Insulation Tester Hioki IR4053. Berikut penjelasan per bagian:
Bagian Utama Diagram:
- String PV (Solar Panel)
- Merupakan deretan panel surya (string) yang menghasilkan listrik DC.
- Tegangan outputnya disebut Voc (Voltage Open Circuit).
- Disconnector Devices
- Saklar pemutus untuk memisahkan string dari komponen downstream.
- Berfungsi sebagai isolator pengaman sebelum proses pengukuran.
- Di gambar ini, posisi disconnector dibuat OFF (nomor 2 OFF), agar string PV terisolasi saat dilakukan pengukuran isolasi.
- Lightning Arrester
- Penangkal petir untuk proteksi sistem dari lonjakan tegangan akibat petir.
- Biasanya terhubung ke jalur ground di connection box.
- Main Switch
- Saklar utama untuk menghubungkan atau memutus seluruh rangkaian PV dengan Power Conditioner (Inverter).
- Di sini juga dibuat OFF (nomor 1 OFF) agar tidak ada aliran listrik ke inverter saat pengukuran isolasi.
- Connection Box
- Tempat berkumpulnya sambungan kabel dari panel menuju power conditioner (inverter).
- Power Conditioner (Inverter)
- Mengkonversi listrik DC dari panel surya menjadi listrik AC.
- Grounding
- Tersambung ke elemen ground di connection box untuk keselamatan.
Prinsip Pengukuran Sesuai Gambar
- Insulation Tester Hioki IR4053 dihubungkan pada output string PV sebelum masuk ke disconnector.
- Posisi Main Switch OFF → Agar tidak ada hubungan dengan inverter.
- Posisi Disconnector OFF → Agar string terisolasi dari lightning arrester & connection box.
- Insulation Tester Hioki IR4053 akan mengukur tahanan isolasi antara konduktor string (+ dan -) terhadap ground.
- Ini memastikan tidak ada kebocoran arus ke ground akibat isolasi rusak, retak, atau lembap.
Kenapa Disconnector dan Main Switch Harus OFF?
- Main Switch OFF: Memastikan tidak ada aliran arus ke inverter atau beban lainnya.
- Disconnector OFF: Mengisolasi string dari lightning arrester agar pengukuran hanya fokus ke isolasi panel, bukan perangkat proteksi lainnya.
Kesimpulan
- Gambar ini menunjukkan prosedur standar saat melakukan pengukuran isolasi PV menggunakan insulation tester.
- Prosedur ini memastikan hasil pengukuran akurat tanpa interferensi dari lightning arrester atau inverter.
- Konsep safety isolation dijaga dengan memutus Main Switch & Disconnector.
Ingin memastikan keamanan dan performa sistem solar panel Anda dengan pengujian isolasi yang akurat dan aman? Insulation Tester Hioki IR4053 adalah solusi tepat untuk pengujian sistem PV Anda—didukung fitur khusus yang sesuai dengan karakteristik panel surya.
