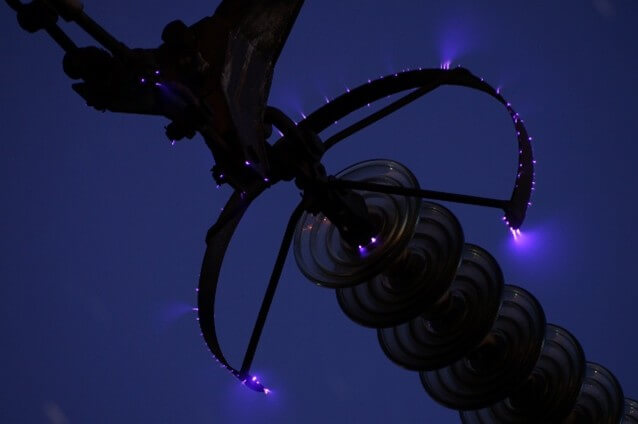

Partial discharge (PD) adalah percikan kecil yang terjadi di dalam sistem isolasi listrik akibat kerusakan atau kegagalan sebagian pada isolasi. PD terjadi ketika sistem isolasi listrik mengalami tegangan tinggi (HV); terjadinya breakdown dielektrik pada sebagian kecil isolasi akan menghasilkan pelepasan listrik yang menjembatani celah antara dua elektroda konduktif.
Breakdown dielektrik ini dapat muncul di permukaan material isolasi, di dalam rongga (void) pada isolasi padat, di dalam gelembung gas pada isolasi cair, serta di sekitar elektroda pada media gas.
Seiring dengan bertambahnya usia peralatan tegangan menengah dan tinggi (MV/HV) yang terus beroperasi pada tingkat tegangan tinggi, pengujian partial discharge menjadi semakin penting untuk mendiagnosis kondisi isolasi sebelum tegangan listrik menyebabkan kegagalan dan menimbulkan biaya perawatan yang mahal.
Partial discharge adalah pelepasan listrik lokal yang hanya menjembatani sebagian isolasi antara konduktor dan dapat atau tidak dapat terjadi di dekat konduktor.
Faktor-Faktor Penyebab Partial Discharge
1. Cacat Isolasi
Adanya cacat pada sistem isolasi, seperti rongga (void), kotoran, atau cacat produksi, dapat menciptakan titik lemah tempat partial discharge mulai terjadi.
2. Tegangan Lebih (Voltage Stress)
Tegangan tinggi yang diberikan pada isolasi dapat memicu partial discharge. Level tegangan yang berlebihan dapat menyebabkan breakdown pada isolasi dan menimbulkan pelepasan lokal.
3. Penuaan Material
Seiring waktu, material isolasi listrik dapat mengalami degradasi akibat suhu, kelembapan, dan paparan bahan kimia. Isolasi yang menua lebih rentan terhadap partial discharge.
4. Kontaminan
Keberadaan kontaminan seperti debu, kotoran, atau partikel konduktif di permukaan isolasi dapat meningkatkan kemungkinan terjadinya partial discharge.
5. Tegangan Mekanis
Tekanan fisik pada isolasi, yang disebabkan oleh getaran, siklus termal, atau benturan mekanis, dapat melemahkan isolasi dan memicu partial discharge.
6. Suhu
Suhu tinggi dapat mempercepat proses penuaan material isolasi, sehingga membuatnya lebih rentan terhadap partial discharge.
Partial Discharge adalah indikator awal degradasi isolasi yang tidak boleh diabaikan
Meskipun tidak langsung menyebabkan gangguan besar, PD bekerja secara perlahan merusak sistem hingga akhirnya terjadi breakdown.
Dalam sistem tegangan tinggi, pendekatan terbaik bukan menunggu kegagalan, tetapi melakukan: Deteksi dini – Analisis tren – Tindakan preventif
Karena dalam dunia kelistrikan tegangan tinggi, yang tidak terlihat seringkali justru yang paling berbahaya. Sehingga Investasi pada pengujian PD jauh lebih murah dibanding biaya downtime akibat kegagalan total. Berikut ini berupa langkah efektif dalam pencegahan dan mitigasi PD :
- Kontrol kualitas instalasi kabel dan terminasi
- Pengujian PD saat commissioning
- Monitoring berkala pada panel dan trafo

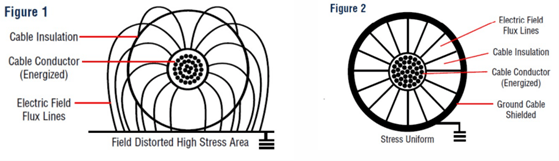

- Desain medan listrik yang optimal
- Pengendalian kelembapan dan kebersihan cubicle
PMDT PDStar
PMDT dengan bangga mempersembahkan salah satu inovasi terbaru kami, yaitu PDStar. Perangkat ini mengintegrasikan pengujian Partial Discharge On-Line (OLPD) dan pengujian Infrared untuk peralatan tegangan menengah (MV) dan tegangan tinggi (HV), yang menggabungkan teknologi UHF, AE, Ultrasonic, HFCT, TEV, serta Infrared.
Alat ini dapat digunakan untuk pengujian PD secara online, serta untuk mendeteksi pemanasan abnormal dan cacat pada semua jenis peralatan gardu induk. Amplitudo PD, PRPD, PRPS, dan spektrum inframerah memberikan data penting untuk menentukan kondisi operasional peralatan tenaga listrik.
Perangkat ini terhubung ke PMDTCloud melalui Wi-Fi/3G/4G untuk mengunggah data pengujian, mengunduh tugas pengujian, serta menerima hasil diagnostik secara real-time.
Fitur unggulan lainnya dari PDStar adalah integrasinya dengan prosesor sinyal HFCT berkecepatan 100 MSPS (Mega-Samples per Second), yang secara signifikan meningkatkan performa pengujian OLPD pada kabel daya.
Isu utama dalam menganalisis tingkat keparahan sinyal PD adalah terlebih dahulu menentukan jenis sinyal PD tersebut. PMDT menggunakan teknik penentuan tipe PD yang berbasis pada spektrum domain waktu.
Setiap jenis PD memiliki karakteristik khas yang berguna dalam menentukan perkembangan dan tingkat kritis PD tersebut.
PDStar menyediakan berbagai jenis spektrum data yang berguna untuk analisis data dan penentuan jenis PD.
