Transformator merupakan salah satu komponen utama dalam sistem tenaga listrik yang berfungsi untuk menyalurkan daya dengan tingkat tegangan yang sesuai kebutuhan. Keandalan transformator sangat penting karena kegagalan peralatan ini dapat mengakibatkan kerugian besar, baik secara teknis maupun finansial. Oleh karena itu, pengujian transformator secara rutin menjadi bagian tak terpisahkan dalam pemeliharaan preventif.

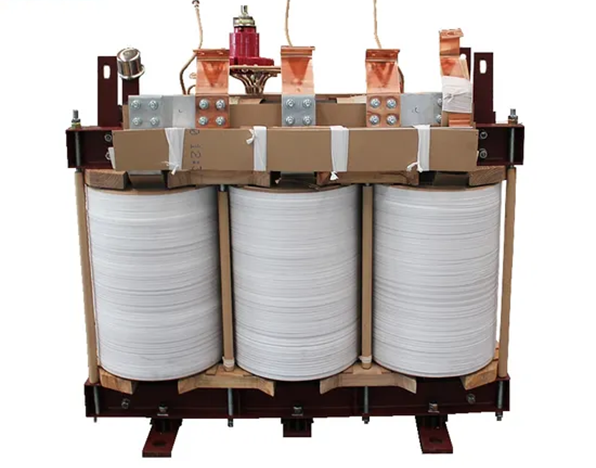

Salah satu komponen vital dalam transformator adalah winding atau lilitan, yang berfungsi sebagai penghantar energi listrik dari sisi primer ke sisi sekunder melalui induksi elektromagnetik. Kondisi isolasi pada winding harus tetap baik agar tidak terjadi kebocoran arus, hubung singkat antar lilitan, maupun kegagalan dielektrik. Untuk memverifikasi kondisi tersebut, digunakan pengujian komprehensif dengan alat uji khusus.
Salah satu metode penting dalam menguji kualitas isolasi dan ketahanan winding adalah hipot test (high potential test). Pengujian ini bertujuan memastikan bahwa isolasi mampu menahan tegangan lebih tinggi dari tegangan operasional normal. Dalam praktiknya, hipot test dapat mendeteksi kerusakan kecil pada sistem isolasi sebelum berkembang menjadi kegagalan serius.
Hipot Test

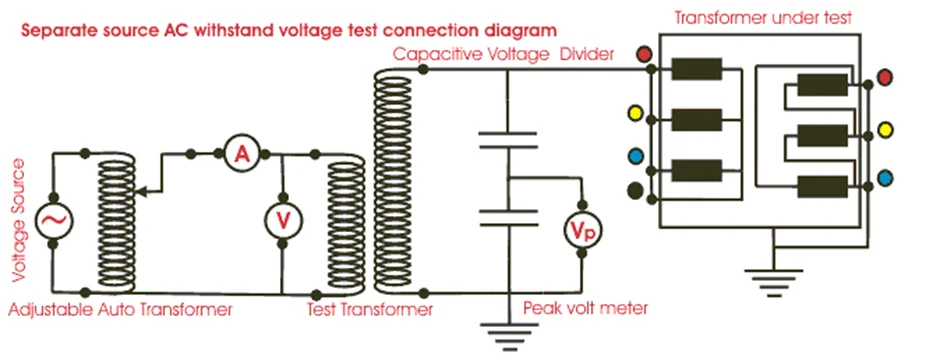

Hipot test atau high potential test adalah metode pengujian dengan memberikan tegangan uji yang lebih tinggi daripada tegangan nominal operasi suatu peralatan. Tujuan utamanya adalah untuk memverifikasi kekuatan dielektrik isolasi, serta memastikan tidak ada jalur bocor yang berpotensi menimbulkan arus lebih atau kegagalan isolasi saat peralatan digunakan.
Dalam hipot test, prinsip yang digunakan sederhana namun sangat efektif. Alat penguji mengalirkan tegangan uji yang relatif tinggi (biasanya beberapa kilovolt) ke antara konduktor aktif dengan ground atau antar konduktor yang terisolasi. Kemudian, arus bocor yang mengalir melalui isolasi diukur. Bila arus bocor melebihi batas yang ditentukan standar, maka isolasi dianggap gagal.
Ada 2 jenis utama hipot test, yaitu:
- AC Hipot Test
- Menggunakan tegangan bolak-balik.
- Umum dipakai karena menyerupai kondisi kerja aktual.
- Lebih efektif untuk mendeteksi cacat isolasi yang bersifat kapasitif maupun resistif.
- DC Hipot Test
- Menggunakan tegangan searah.
- Hasil pengujian relatif lebih stabil karena arus bocor kapasitif tidak dominan.
- Lebih aman terhadap isolasi yang sensitif terhadap tegangan tinggi AC.
Manfaat dari hipot test antara lain:
- Memastikan kualitas produksi transformator baru.
- Mengetahui kondisi aktual isolasi pada transformator yang sudah beroperasi.
- Mendeteksi kelemahan isolasi akibat kelembaban, kotoran, retakan, maupun penuaan material.
- Mencegah terjadinya kegagalan mendadak yang dapat menimbulkan downtime sistem.
Dengan demikian, hipot test dapat dikatakan sebagai salah satu metode terpenting dalam program pengujian transformator maupun peralatan listrik berisolasi lainnya.
Mengapa Penting?
Pengujian transformator, khususnya winding, sangat diperlukan karena beberapa alasan:

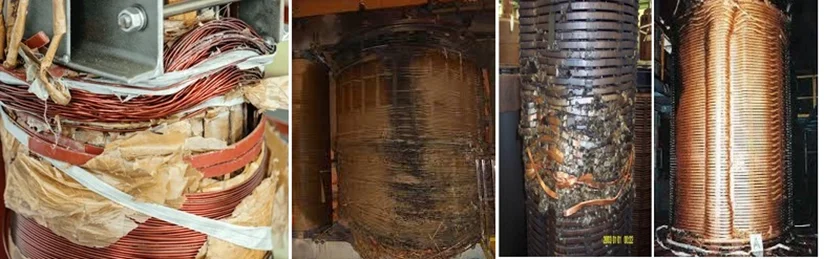

- Mendeteksi Degradasi Isolasi Sejak Dini
Isolasi pada winding merupakan lapisan pelindung yang mencegah terjadinya hubungan langsung antara konduktor. Seiring waktu, isolasi dapat mengalami degradasi akibat faktor termal, mekanis, maupun kimiawi. Tanpa pengujian, kerusakan kecil bisa berkembang menjadi kegagalan total.
- Keamanan Operasional
Transformator yang gagal berfungsi dengan baik dapat menyebabkan bahaya serius, seperti kebakaran akibat hubung singkat atau sengatan listrik berbahaya bagi pekerja. Hipot test dapat membantu memastikan bahwa peralatan aman untuk dioperasikan. - Kepatuhan terhadap Standar
Industri kelistrikan memiliki standar internasional yang ketat, misalnya IEC 60076 atau IEEE C57, yang mengatur pengujian transformator. Pengujian rutin diperlukan untuk memastikan peralatan tetap sesuai standar tersebut. - Efisiensi Pemeliharaan
Dengan pengujian berkala, operator dapat melakukan perawatan berbasis kondisi (condition based maintenance), bukan hanya perawatan terjadwal. Hal ini mengurangi biaya operasional karena peralatan hanya diganti atau diperbaiki bila memang dibutuhkan. - Meningkatkan Umur Pakai Transformator
Transformator dengan isolasi yang selalu terjaga dalam kondisi baik akan memiliki umur operasional yang lebih panjang.
Dengan semua alasan tersebut, pengujian winding dan transformator menggunakan alat yang andal seperti Hioki Hitester 3153 menjadi langkah preventif yang sangat penting dalam sistem kelistrikan.

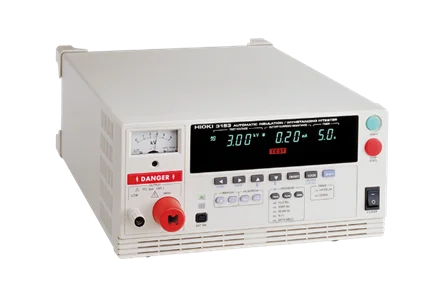

Automatic Insulation / Withstanding HiTester Hioki 3153
Hioki Hitester 3153 merupakan salah satu instrumen uji hipot modern yang banyak digunakan dalam industri kelistrikan. Alat ini didesain untuk melakukan pengujian tegangan tinggi terhadap isolasi peralatan listrik baik AC maupun DC, sekaligus mengukur arus bocor yang mungkin terjadi.
Spesifikasi Utama Hioki Hitester 3153
| WITHSTAND TEST | |
| Rated Voltage | AC : 0,2 kV to 5 kV0 DC : 0,2 kV to 5 kV |
| Pengukruan Arus | 0,01 mA hingga 100,0 mA |
| Akurasi | ±1,5% fs |
| INSULATION TEST | |
| Rated Voltage | 50 hingga 1.200 V DC |
| Rentang Resistansi | 0,10 hingga 9999 MΩ |
| Akurasi | ± 4 % rdg |
| Rentang Waktu | 0,3 hingga 999 detik |
Fitur Hioki Hitester 3153
1. Pengujian AC/DC
Hioki Hitester 3153 bisa memberikan tegangan uji AC maupun DC dengan rentang yang luas hingga 5 kV AC dan 5 kV DC. Rentang tegangan ini membantu pengujian secara AC/DC dengan mudah tanpa menggunakan instrument tambahan.
2. Pengujian Insulation
Selain digunakan untuk uji Withstand/hipot, Hioki Hitester 3153 juga dapat digunakan unutk pengujian isolasi dengan rentang tegangan 50 VDC hingga 1200 VDC
3. Pengujian Waktu Uji
Hioki Hitester 3153 dilengkapi dengan pengaturan waktu unutk mengatur lam pengujian yang ingin dilakukan. Rentang waktu yang terdapat pada Hioki Hitester 3153 dari 0,3 detik hingga 999 detik.

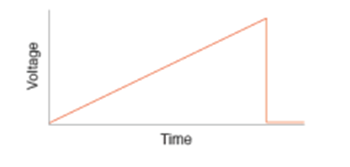

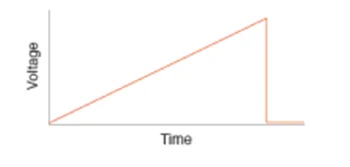

4. Ramp Test
Hioki Hitester 3153 memiliki fungsi ramp yang dapat menaikkan tegangan uji secara berkala. Ramp test ini berfungsi sebagai mengurangi resiko kerusakan mendadak pada isolasi. Ramp test dapat diaplikasikan ke komponen yang sensitif.

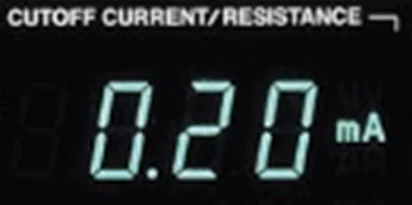

5. Pengukuran Arus Bocor Otomatis
Hioki Hitester 3153 dilengkapi dengan pembacaan arus bocor pada display. Saat melakukan pengujian Withsatand voltage, nilai arus bocor akan terakumulasi dan tertampil pada display setelah pengujian selesai.
Pengujian winding dan transformator merupakan kegiatan yang sangat penting dalam menjaga keandalan sistem tenaga listrik. Salah satu metode utama yang digunakan adalah hipot test, yaitu pengujian ketahanan dielektrik isolasi dengan memberikan tegangan uji lebih tinggi dari tegangan operasi normal.
Hioki Hitester 3153 hadir sebagai solusi praktis dan andal untuk melakukan pengujian ini. Dengan rentang tegangan yang luas, sistem proteksi yang lengkap, serta fitur-fitur canggih seperti ramp test, timer otomatis, dan pengukuran arus bocor berakurasi tinggi, alat ini terbukti efektif dalam mendukung kegiatan pengujian komprehensif pada winding maupun transformator.
Melalui penggunaan Hioki Hitester 3153, teknisi dan insinyur dapat mendeteksi potensi kerusakan sejak dini, memastikan keamanan operasional, serta memperpanjang umur pakai transformator. Pada akhirnya, langkah ini akan meningkatkan efisiensi pemeliharaan dan menekan risiko kegagalan yang berakibat fatal.
Untuk menjaga keandalan sistem tenaga listrik, pemilihan alat uji yang tepat sangatlah penting. Jika Anda ingin mengetahui lebih lanjut mengenai Hioki Hitester 3153 atau membutuhkan solusi pengujian transformator yang sesuai dengan kebutuhan industri Anda, jangan ragu untuk menghubungi kami melalui tombol WhatsApp di pojok kanan bawah. Radius Electric sebagai distributor resmi Hioki siap membantu memberikan konsultasi dan rekomendasi produk terbaik untuk mendukung pengujian yang aman, akurat, dan efisien.
References :
- Hioki E.E. Corporation. (2015). Hioki 3153 AC/DC Withstanding Voltage HiTester Instruction Manual. Ueda, Japan: Hioki E.E. Corporation.
- IEC 60076-3. (2013). Power Transformers – Part 3: Insulation levels, dielectric tests and external clearances in air. International Electrotechnical Commission.
- IEEE Std C57.12.90-2015. (2015). IEEE Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers. IEEE Power & Energy Society.
- IEC 60243-1. (2013). Electrical Strength of Insulating Materials – Test Methods – Part 1: Tests at Power Frequencies. International Electrotechnical Commission..
- Pabla, A. S. (2012). Electric Power Distribution. 6th Edition. McGraw-Hill Education.
- IEEE Std 43-2013. (2013). IEEE Recommended Practice for Testing Insulation Resistance of Rotating Machinery. IEEE Standards Association.
- SNI IEC 60060-1:2016. (2016). Teknik Pengujian Tegangan Tinggi – Bagian 1: Definisi umum dan Persyaratan Uji. Badan Standardisasi Nasional (BSN).
