Dalam dunia industri modern, terutama yang berkaitan dengan lingkungan berisiko tinggi seperti fasilitas petrokimia, kilang minyak, farmasi, dan rumah sakit, potensi bahaya akibat akumulasi listrik statis menjadi perhatian yang sangat serius. Listrik statis, yang merupakan ketidakseimbangan muatan listrik pada permukaan material, dapat menimbulkan loncatan muatan (electrostatic discharge/ESD) yang berpotensi menyebabkan kerusakan peralatan elektronik hingga kebakaran atau ledakan di zona berbahaya.
Material non-konduktif seperti plastik, resin, atau komposit polimer, yang banyak digunakan sebagai penutup (enclosure) peralatan elektronik, umumnya memiliki resistansi yang tinggi dan cenderung menyimpan muatan listrik. Oleh karena itu, diperlukan metode evaluasi untuk memastikan bahwa bahan-bahan tersebut tidak menjadi sumber akumulasi muatan berlebih. Standar internasional seperti IEC 60079-0 dan IEC 61340-2-3 mengatur secara ketat bagaimana pengujian ini harus dilakukan, mencakup kondisi lingkungan uji, parameter tegangan, durasi pengukuran, dan interpretasi nilai resistansi. Pengujian resistansi permukaan bukan hanya bertujuan untuk memenuhi standar regulasi, tetapi juga sebagai bagian dari strategi manajemen risiko untuk mencegah terjadinya kegagalan sistem akibat ESD (Electrostatic discharge).
Standar Pengujian
Pada IEC 60079-0 (standar atmosfer eksplosif) menetapkan persyaratan umum untuk konstruksi, pengujian, dan pembuatan peralatan listrik dan komponen Ex [1] yang dimaksudkan untuk digunakan di atmoster eksplosif. Salah satu pertimbangan desain adalah pemilihan material untuk casing peralatan yang sangat penting. Misalnya, magnesium dilarang di dalam area ledakan. Bahan umum seperti aluminium harus melaui upaya metalurgi untuk mendapatkan sifat tertentu. Bahan polimer umumnya tidak digunakan. Material atau bahan yang digunakan harus memenuhi sifat anti-statis yang sulit dicapai. Bahan tambahan anti-statis juga digunakan untuk merawat bahan agar memiliki lapisan konduktor, sehingga mengurangi penumpukan listrik statis.
Menurut standar IEC, peralatan yang mengandung bahan non-logam sebagai penutup (enclosure) harus diuji nilai resistansi permukaannya. Pengujian dilakukan pada bagian non-logam/enclosure atau benda uji sesuai dengan dimensi yang ditentukan. Benda uji harus dikondisikan setidaknya selama 24 jam pada suhu 23°C dan kelembaban relatif 50% dan juga diuji dalam kondisi sekitar yang sama. Tegangan langsung sebesar 500 Volt akan langsung diberikan selama 65 detik diantara 2 elektroda, kemudian resistansi permukaan akan diukur. Nilai umum resistansi permukaan adalah antara 106 sampai dengan 1012 Ω. Nilai resistansi permukaan yang tinggi menunjukkan bahwa bahan tersebut lebih bersifat isolasi.

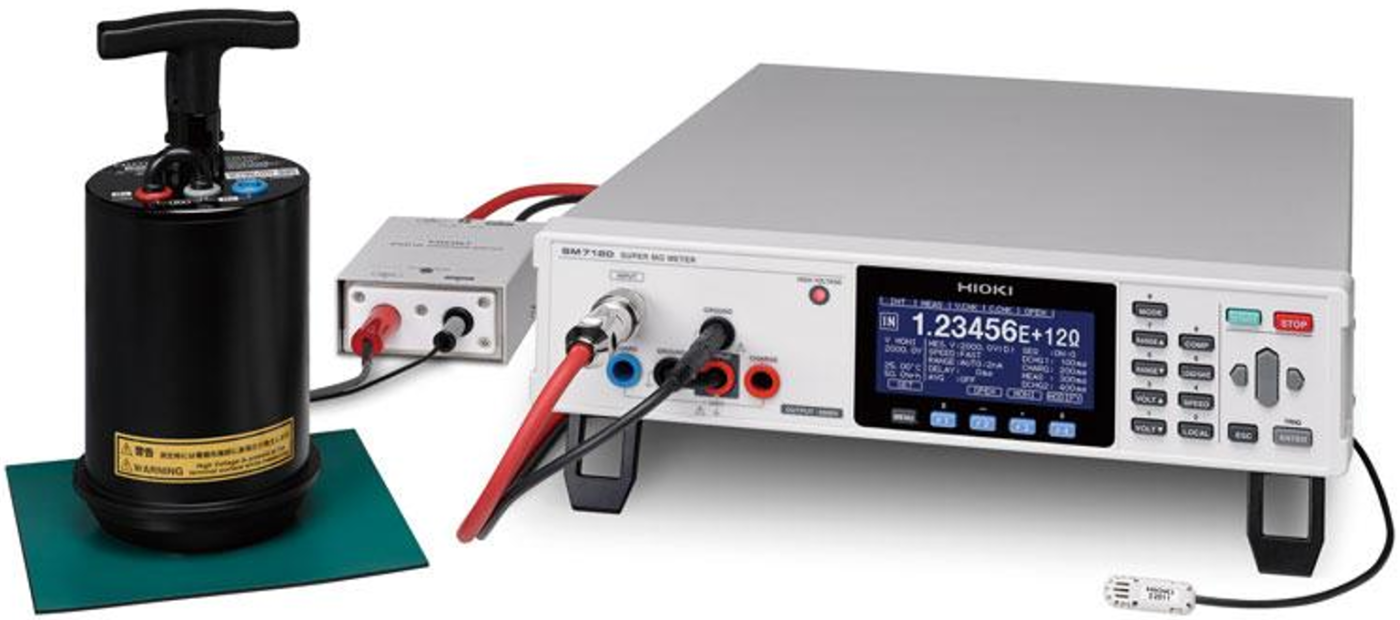

Untuk melakukan pengujian tersebut, dibutuhkan instrument handal dan akurat. Salah satu instrumen pengukuran yang banyak digunakan dalam pengujian resistansi permukaan adalah Super Megohm Meter Hioki SM7110.

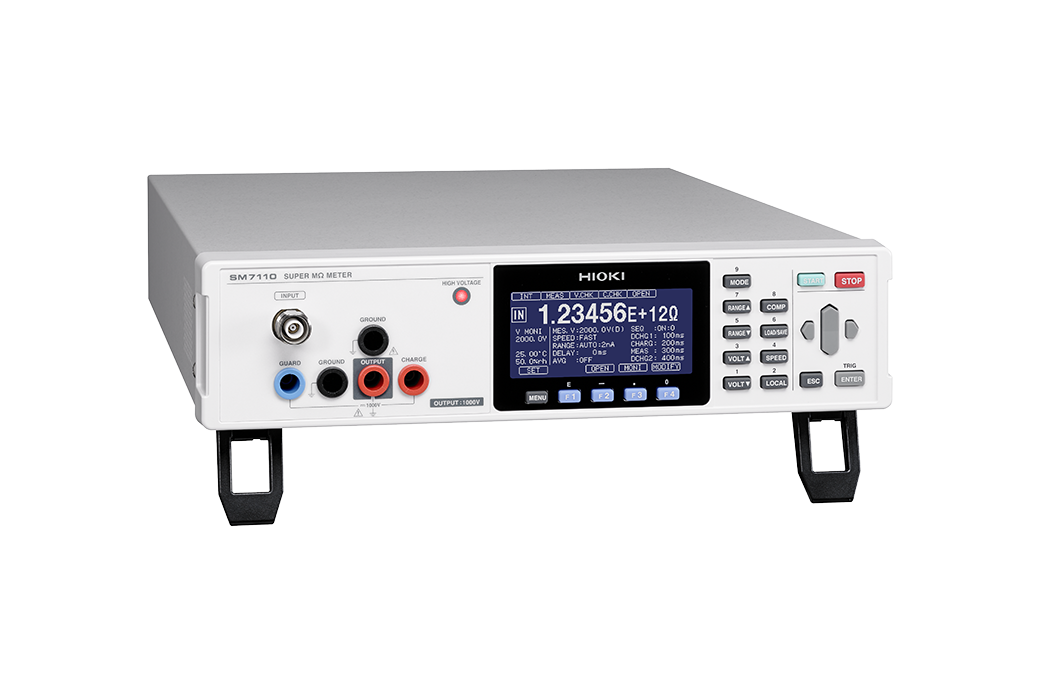

Super Megohm Meter Hioki SM7110

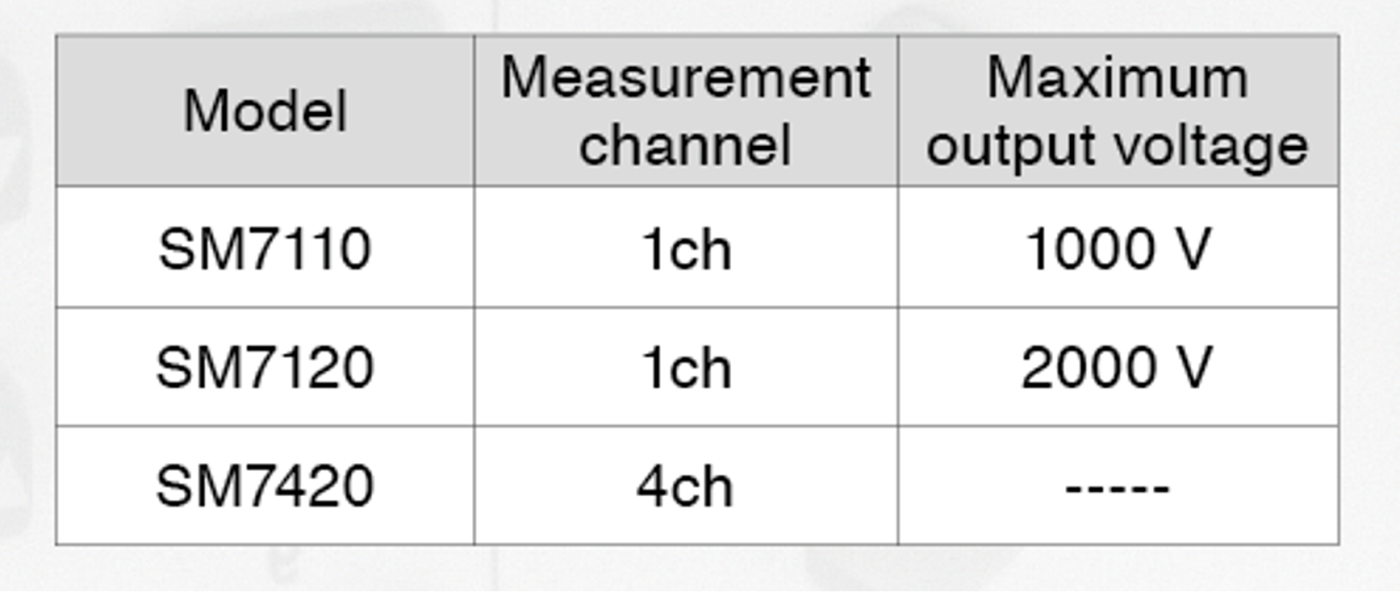

Super Megohm Meter Seri SM Hioki adalah perangkat inspeksi arus ultra rendah dan resistansi tinggi dengan resolusi 0,1 fA untuk menawarkan pengujian presisi di jalur produksi. Super Megohm Meter Hioki SM7110 dirancang untuk digunakan dalam mengevaluasi dan menguji kinerja komponen elektronik yang digunakan dalam produk seperti smartphone dan kendaraan hybrid, dan mendukung keluaran tegangan pengukuran hingga 1000 V.
Spesifikasi Utama Super Megohm Meter Hioki SM7110
| Jumlah Channel | 1 ch |
| Rentang Pengukuran Arus DC | 20 pA to 200 A ( 8 range ) |
| Pengukuran Resistansi | 1 × 10 ^3 Ω hingga 2 × 10 ^19 Ω |
| Rentang Tegangan | 0,1 hingga 100,0 V, resolusi 100 mV, Akurasi: ±0,1% 100,1 hingga 1000 V, resolusi 1 V, Akurasi: ±0,1% |
| Pembatas | 0,1 hingga 250,0 V: 5/10/ 50 mA, 251 hingga 1000 V: 5/ 10 mA, hingga 2000 V:1,8 mA |
| Pengaturan Waktu Pengujian | Penundaan: 0 hingga 9.999 ms |
| Fungsi | Komparator, rata-rata, kalibrasi sendiri, jig Koreksi kapasitas terbuka, koreksi panjang kabel, resistivitas permukaan, resistivitas volume, monitor voltase, pemeriksaan kontak |
| Interface | LCD, USB, RS-232C, GP-IB, EXT I/O (NPN/PNP dapat diaktifkan) |
Fitur Super Megohm Meter Hioki SM7110
1. Fleksibel Untuk Berbagai Fungsi
Super Megohm Meter Hioki SM7110 dapat digunakan untuk pengujian berbagai fungsi seperti :
- Elektrometer
- Pikoammeter
- Pengukuran IR
2. Tampilan 1000V / 1*10^19 Ω
Sempurna untuk EV dan aplikasi tegangan tinggi lainnya.
Peningkatan ketahanan tegangan tinggi dan kinerja isolasi dalam komponen sangat penting untuk memenuhi tuntutan efisiensi tinggi dalam beberapa tahun terakhir untuk aplikasi seperti suku cadang otomotif dan perangkat yang dapat dikenakan.

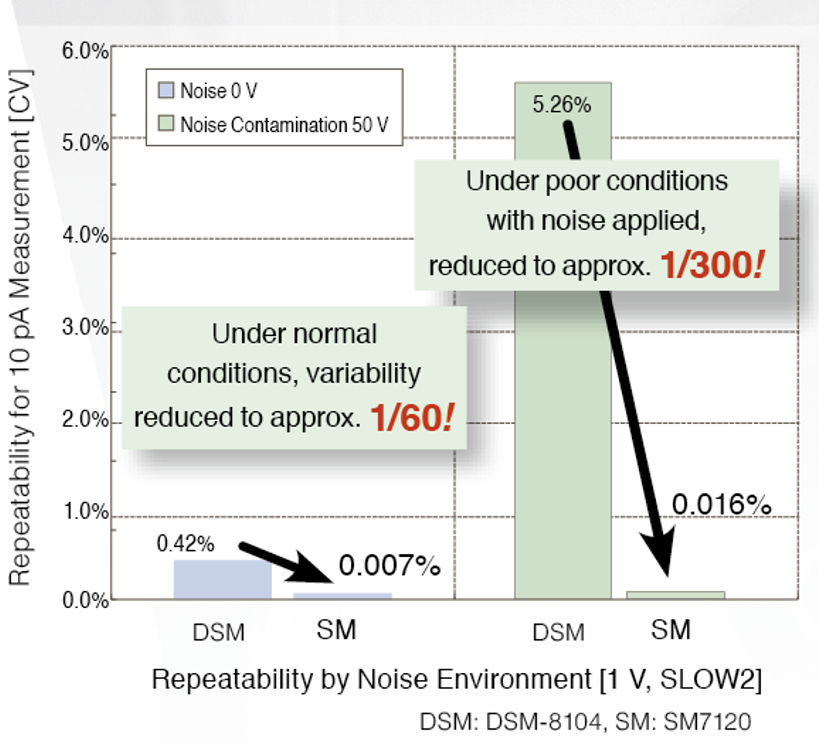

3. 1/60 Variabilitas,300x Ketahanan Kebisingan
Stabilitas (pengulangan) terhadap kebisingan catu daya dan kebisingan eksternal telah meningkat secara dramatis karena kombinasi sirkuit mengambang Super Megohm baru dan konektor triaksial. Variabilitas dalam lingkungan penggunaan normal berkurang menjadi 1/60 dibandingkan model sebelumnya, dan hingga 1/300* dalam kondisi di mana kebisingan 50 V diterapkan.

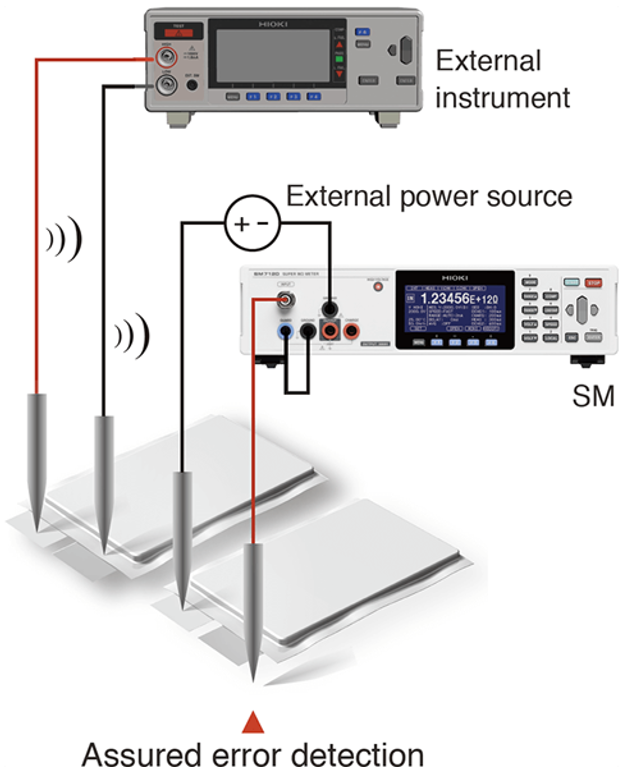

4. Pemeriksaan Kontak Berkinerja Tinggi
SM7110/SM7120 dilengkapi dengan pemeriksaan kontak yang dapat mengidentifikasi kapasitor berkapasitas rendah hanya beberapa pF serta objek yang diukur dengan kapasitansi kecil.
Seperti jalur produksi baterai, pilih frekuensi untuk pemeriksaan kontak untuk mencegah sinyal pemeriksaan menit di lokasi dengan berbagai instrumen pengukuran agar tidak dilintasi. Kedua pemeriksaan kontak ini juga dapat digunakan dalam mode picoammeter dengan catu daya eksternal. Ini adalah pemeriksaan kontak berkinerja tinggi yang mencegah percobaan ulang yang tidak perlu dan deteksi berlebih karena efek catu daya eksternal, dan juga mencegah pengurangan takt dan memburuknya rasio hasil.
Pengujian resistansi permukaan merupakan elemen krusial dalam menjaga keselamatan operasional dan keandalan peralatan di lingkungan industri berisiko tinggi. Akumulasi muatan listrik statis pada bahan non-konduktif dapat menjadi pemicu utama terjadinya gangguan elektronik, kegagalan sistem, bahkan ledakan di area rawan seperti pabrik kimia, ruang operasi rumah sakit, atau fasilitas penyimpanan gas dan bahan mudah terbakar. Oleh karena itu, pengujian resistansi permukaan menjadi langkah preventif yang tidak bisa diabaikan dalam manajemen risiko elektrostatik.
Alat seperti Hioki SM7110 Super Megohm Meter memberikan solusi pengukuran yang komprehensif, presisi, dan sesuai dengan standar internasional seperti IEC 60079-0 dan IEC 61340-2-3. Dilengkapi dengan berbagai fitur seperti rentang pengukuran ultra-tinggi, otomatisasi proses pengukuran (discharge–recharge–measurement–discharge), kompatibilitas dengan berbagai jenis elektroda, serta sistem noise reduction, Hioki SM7110 memastikan bahwa hasil pengujian tidak hanya akurat, tetapi juga konsisten dalam berbagai kondisi lingkungan.
Penerapan Super Megohm Meter Hioki SM7110 sangat relevan dalam:
- Inspeksi material enclosure peralatan listrik di zona Ex (explosive).
- Pemantauan berkala sistem kelistrikan dan komponen isolatif pada fasilitas medis.
- Kontrol kualitas material manufaktur, khususnya untuk memastikan properti antistatik pada bahan polimer, plastik teknik, dan komposit.
Dengan pendekatan pengujian yang tepat, pemilihan instrumen yang sesuai, serta kepatuhan terhadap standar pengujian internasional, industri dapat:
- Mencegah akumulasi listrik statis yang berbahaya.
- Memastikan keselamatan pekerja dan lingkungan kerja.
- Menjamin keandalan dan umur panjang peralatan yang digunakan.
Oleh karena itu, pengintegrasian sistem pengujian resistansi permukaan menggunakan Super Megohm Meter Hioki SM7110 bukan hanya soal memenuhi standar, tetapi juga menjadi bagian strategis dalam menciptakan lingkungan kerja industri yang aman, efisien, dan andal.
Ingin memastikan bahan dan peralatan di fasilitas Anda aman dari risiko listrik statis dan sesuai standar internasional?
Percayakan pengujian resistansi permukaan Anda dengan instrumen presisi seperti Hioki SM7110 Super Megohm Meter. Radius Electric sebagai distributor resmi Hioki Indonesia siap memberikan solusi terbaik, dukungan teknis, dan konsultasi sesuai kebutuhan industri Anda. Klik tombol WhatsApp di pojok kanan bawah sekarang untuk terhubung langsung dengan tim kami dan dapatkan informasi lengkapnya!
Author: Muhamad Nurhuda Din Nulloh
References :
- IEC 60079-0: Explosive atmospheres – Part 0: Equipment – General requirements.
- IEC 61340-2-3: Electrostatics – Part 2-3: Methods of test for determining the resistance and resistivity of solid planar materials used to avoid electrostatic charge accumulation.
- Datasheet & Manual: Hioki SM7110 Super Megohm Meter.
