Circuit Breaker sangat penting dalam kehidupan kita sehari-hari. Alat ini melindungi berbagai tempat, dari rumah hingga rumah sakit, dari bahaya listrik seperti petir dan gangguan frekuensi tinggi. Circuit breaker ini diuji dengan ketat setelah diproduksi dan selama perawatan berkala.
Setiap circuit breaker berbeda tergantung pada penggunaannya, dan setiap penguji membutuhkan hal yang sedikit berbeda. Ini membuat teknisi uji harus fleksibel dalam melakukan pengujian dan menghasilkan laporan yang memuaskan.
Artikel ini akan memberikan gambaran umum tentang uji trip sirkuit dan menjelaskan mengapa Memory HiCorder Hioki MR8847A adalah alat yang sangat baik untuk pekerjaan ini karena fleksibilitasnya dalam pemrosesan data dan penggunaan probe.
1. Tinjauan Uji Trip
Jadi, apakah uji trip itu?

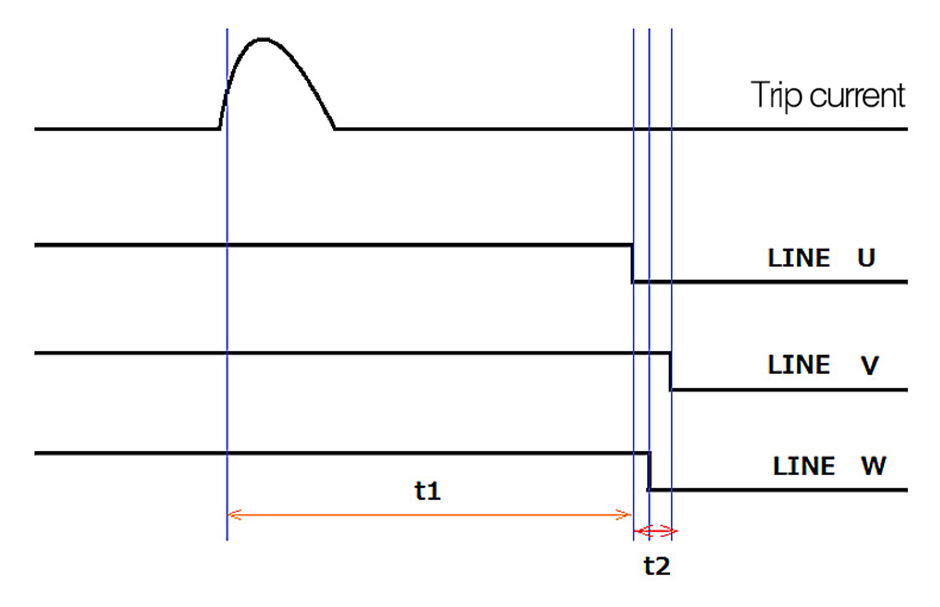

Uji trip memastikan bahwa mekanisme pegas dari sakelar pemutus bekerja cepat setelah menerima sinyal untuk memutus atau mengalirkan daya. Penilaian lulus/gagal didasarkan pada pencatatan waktu sinyal kontrol yang memicu sakelar pemutus dan waktu operasi buka/tutup mekanisnya. Keterlambatan waktu dibandingkan dengan waktu trip minimum untuk penilaian.
Untuk sistem tenaga 3 fase, perbandingan tambahan dilakukan antara timing dari setiap sakelar yang menggunakan pegas. Keterlambatan waktu ketiga sakelar dibandingkan dengan waktu variasi minimum. Dengan perawatan rutin ini, teknisi memastikan circuit breaker berfungsi dengan baik.
Jenis pengukuran yang diperlukan dalam uji trip
Berikut adalah langkah-langkah dalam uji trip:
- Pemutusan Hubungan Circuit Breaker: Putuskan hubungan ke sisi primer dan sekunder untuk keselamatan, dan circuit breaker harus diarde.
- Persiapan Alat Uji: Atur alat uji dan mulai pengukuran. Hubungkan semua probe yang diperlukan dan tekan tombol start pada instrumen.
- Tombol Trip Uji: Tekan tombol trip uji pada circuit breaker untuk mengirimkan sinyal kontrol dan trip circuit breaker. Sensor alat ukur akan memperoleh sinyal kontrol dan sinyal logika.
- Lepaskan Alat Uji.
- Hubungkan Kembali Circuit Breaker: Setelah pengujian selesai, hubungkan kembali dan alirkan daya kembali ke fasilitas.
- Evaluasi dan Proses Data: Analisis data untuk laporan uji.
Jadi, apa tes trip?
“Uji trip” pada dasarnya memastikan bahwa mekanisme pegas pada sakelar pemutus bekerja cukup cepat setelah menerima sinyal untuk memutus atau mengalirkan daya dari jaringan listrik. Penilaian lulus/gagal didasarkan pada rekaman waktu dari sinyal kontrol yang memicu sakelar pemutus dan rekaman waktu operasi buka/tutup mekanis. Penundaan waktu yang kecil pasti terjadi karena sifat mekanis dari mekanisme pegas. Penundaan waktu ini dibandingkan dengan waktu trip minimum untuk penilaian lulus/gagal. Dalam kasus sistem tenaga 3 fasa, terdapat perbandingan tambahan yang dilakukan antara waktu setiap sakelar pegas. Variasi waktu dari ketiga sakelar dibandingkan dengan variasi waktu minimum. Melalui perawatan rutin dengan cara ini, teknisi dapat memastikan bahwa circuit breaker berfungsi dengan benar.
Fleksibilitas dalam Pemrosesan Data
Fleksibilitas Memory HiCorder Hioki MR8847A dalam pemrosesan data membuatnya sangat berguna untuk uji trip. Biasanya, alat untuk lapangan dirancang hanya untuk beberapa keperluan dan kurang fleksibel dalam memproses data. Namun, Hioki MR8847A, meskipun dibuat untuk lapangan, memiliki spesifikasi tinggi yang biasanya untuk penelitian dan pengembangan (litbang). Ini membuatnya fleksibel untuk memenuhi berbagai kebutuhan laporan.

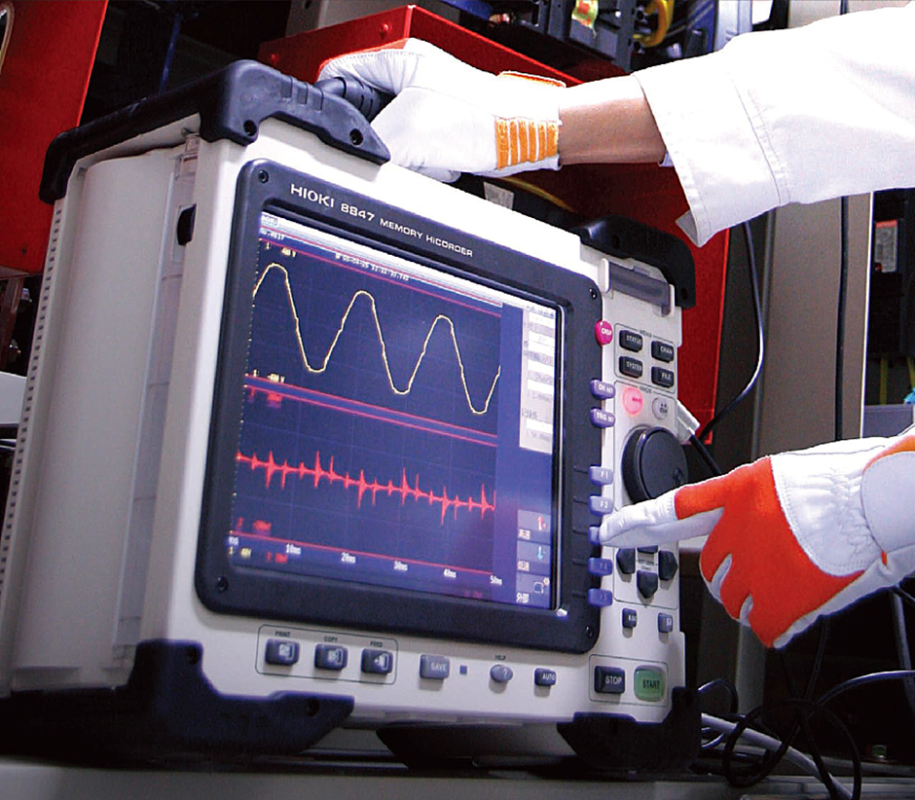

Sebagai alat ukur lapangan, HiCorder ini siap digunakan dengan fitur seperti daya tahan tinggi dan pegangan serta tepi berlapis karet. Tombolnya yang besar cocok untuk operator yang memakai sarung tangan pelindung (berbeda dengan layar sentuh yang umum pada alat litbang). Layar lebarnya populer di kalangan teknisi yang ingin memeriksa detail di lapangan.
Dalam pemrosesan data, Hioki MR8847A sangat fleksibel untuk memenuhi berbagai kebutuhan pelaporan uji trip. Kriteria uji trip bergantung pada circuit breaker. Beberapa circuit breaker mengikuti standar IEC, sementara yang lainnya tidak. Ini berarti alat uji harus fleksibel untuk beradaptasi dengan berbagai kriteria uji trip. Selain itu, setiap orang yang menerima laporan (misalnya, manajer fasilitas) mungkin memerlukan format laporan khusus, yang membutuhkan fleksibilitas.
Keunggulan MR8847A dalam Pemrosesan Data untuk Pembuatan Laporan:
HiCorder ini mempermudah uji trip standar dengan fungsi Perhitungan Selisih Waktu, tetapi juga memiliki banyak fungsi dan fitur untuk analisis dan pelaporan data. Memiliki fungsi yang mirip dengan model lainnya Hioki MR6000 (HiCorder R&D unggulan Hioki), Hioki MR8847A memiliki banyak fungsi perhitungan numerik dan perhitungan bentuk gelombang pra-instal serta berbagai mode analisis dan tampilan. Jika manajer fasilitas meminta analisis atau presentasi data dengan cara berbeda, teknisi bisa mengandalkan HiCorder. Data yang dihitung/dianalisis bisa diunggah sebagai CSV untuk pembuatan laporan yang mudah. Hioki MR8847A juga dilengkapi printer untuk mencetak di lapangan sehingga teknisi bisa menjelaskan secara tertulis kepada manajer.
Dengan demikian, meskipun Memory HiCorder Hioki MR8847A cocok untuk pekerjaan lapangan, pemrosesan datanya yang fleksibel dan fitur multimedianya membuatnya sempurna untuk kriteria pengujian dan tuntutan pelaporan uji trip yang terus berubah.
2. Instrumen Hioki direkomendasikan untuk digunakan dalam pengujian trip circuit breaker
Fleksibilitas dalam Penggunaan Probe
Keunggulan lain dari Memory HiCorder adalah kemudahan dalam menggunakan probe dan kabel. Uji trip membutuhkan penginderaan sinyal kontrol dan gerakan buka/tutup mekanis sakelar pemutus. Sering kali, probe penguji biasa tidak dapat mencapai titik pengukuran karena terlalu besar atau terlalu sempit, atau tidak cocok dengan arus/tegangan sinyal yang diukur.
Hioki menawarkan berbagai sensor dan probe yang dapat memenuhi berbagai kebutuhan. Hioki dikenal dengan sensor arusnya yang sangat presisi, tetapi mereka juga menyediakan berbagai macam probe arus dan tegangan, dari yang terjangkau hingga yang canggih. Apapun kebutuhannya, seperti ruang sempit, kabel/busbar besar, atau arus sinyal kontrol kecil, teknisi bisa yakin bahwa Hioki punya probe yang tepat.
Hioki juga menawarkan solusi praktis untuk masalah di lapangan. Misalnya, mereka menghilangkan kebutuhan kabel daya yang berantakan pada sensor arus. Sensor arus Hioki menggunakan kabel yang sama untuk daya dan penginderaan arus, mengurangi kekacauan. Selain itu, mereka menghilangkan kebutuhan sumber daya eksternal untuk sinyal logis. Probe logika Hioki dapat menerapkan dan mengindera voltase, sehingga tidak perlu sumber voltase terpisah. Ini hanyalah beberapa contoh solusi praktis yang ditawarkan Hioki.
Dengan berbagai sensor dan probe arus yang tersedia, Memory HiCorder Hioki MR8847A menjadi lebih menarik untuk uji trip.

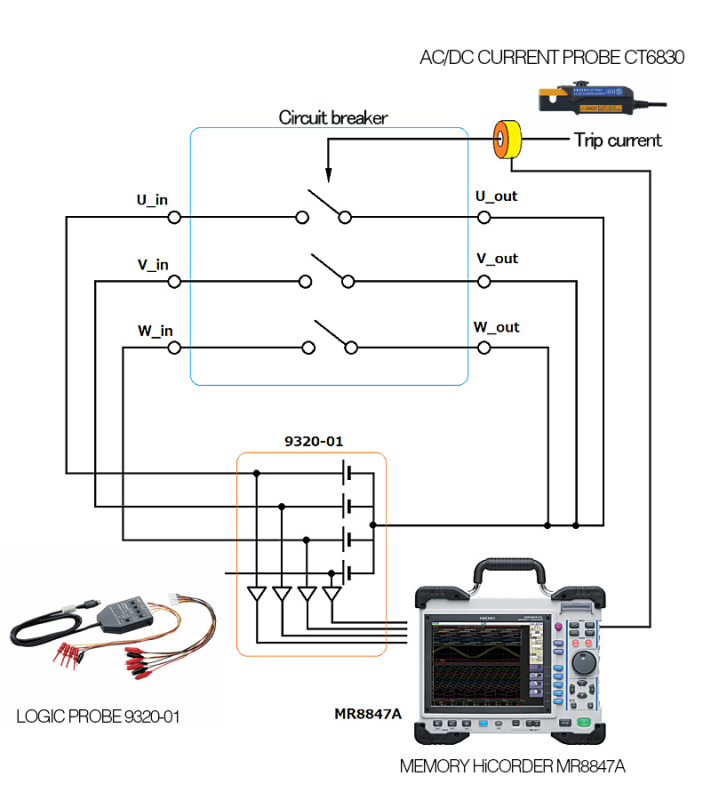

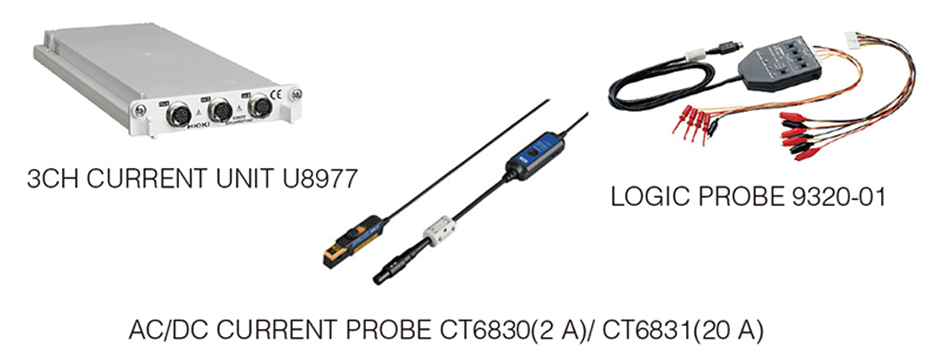

Peralatan Utama yang Digunakan:
- Waveform recorder MEMORY HiCORDER MR8847A
- Input unit 3CH CURRENT UNIT U8977 × 1 slot
- Current Sensor AC/DC CURRENT PROBE CT6830 ×1
- Logic sensor LOGIC PROBE 9320-01 × 1
>> Catatan Aplikasi ini menjelaskan contoh pengaturan yang direkomendasikan untuk digunakan dalam pengujian trip circuit breaker. Peralatan khusus yang direkomendasikan untuk setiap aplikasi tertentu bervariasi menurut tujuan pengukuran. Sensor arus memiliki nilai arus yang berbeda dan harus dipilih berdasarkan tujuan pengukuran dan lokasi yang diukur.
Kesimpulan
Kemampuan perhitungan, analisis, dan media dari Memory HiCorder Hioki MR8847A memberikan fleksibilitas yang dibutuhkan untuk memenuhi berbagai kriteria uji trip. Selain itu, terdapat banyak probe dan sensor yang bisa digunakan bersamanya, memberikan fleksibilitas dan kenyamanan di lapangan. Dengan demikian, Memory HiCorder Hioki MR8847A memberikan teknisi fleksibilitas dan kemampuan yang dibutuhkan untuk berbagai persyaratan uji trip circuit breaker.
Saat ini, ada tren global menuju peningkatan elektrifikasi sistem penggerak untuk transportasi dan pusat data yang digunakan untuk digitalisasi dan kecerdasan buatan. Tren ini dan tren lainnya meningkatkan permintaan global akan listrik – dan akibatnya kebutuhan akan circuit breaker yang melindungi sistem kelistrikan. Ini berarti bahwa semakin banyak circuit breaker yang perlu diuji trip.
Hubungi Kami
Radius Electric merupakan distributor resmi Hioki. Untuk informasi lebih lanjut mengenai Memory HiCorder Hioki MR8847A atau produk Hioki lainnya, jangan ragu untuk menghubungi kami. Klik tombol WhatsApp di pojok kanan bawah untuk berbicara langsung dengan tim kami. Kami siap membantu Anda memastikan keamanan dan keandalan sistem listrik Anda!
