Dalam melakukan Safety Maintenance Test Pada Mobil Elektrik dan Hybrid, kita perlu melakukan pengujian resistansi dan isolasi pada komponen-komponen mobil listrik maupun mobil hybrid.

Lalu alat apa saja alat yang diperlukan untuk melakukan hal tersebut?

1. Resistance Meter Hioki RM3548

Resistance Meter berfungsi mengukur tahanan/resistan (resistance). Di dalam teknik elektronika, tahanan/resistan (resistance) mengandung dua pengertian, Pertama, tahanan (resistance) sebagai sebuah nama untuk salah satu komponen elektronika yaitu resistan atau resistor, dan Kedua, perlawanan yang diberikan oleh bahan penghantar (konduktor) dan/atau bahan setengah penghantar (semikonduktor) yang terdapat dalam komponen elektronik terhadap arus listrik searah yang mengalir.

hioki rm3548 resistance meter hioki
Resistance Meter Hioki RM3548

Fungsi Hioki RM3548 Pada Electric Vehicle

  • Pengujian Nilai Resistansi pada Sambungan Motor Stator,
  • Pengukuran Nilai Resistansi Kabel,
  • Pengukuran Tahanan Kontak,
  • Pengukuran Nilai Resistansi berdasarkan Panjang Kabel Electric.
solusi nyaman resistance mete hioki rm3548

Fungsi Temperature Correction

Hambatan semua benda bervariasi dengan suhu. Karena semua benda yang diukur dengan resistnace meter tidak harus berada pada suhu yang sama, maka perlu untuk menghilangkan efek suhu untuk memastikan pengujian yang konsisten.

Fungsi koreksi suhu resistence meter digunakan untuk menghitung perbedaan antara nilai suhu t yang ditangkap dari sensor suhu yang terhubung ke instrumen dan suhu referensi t0. Ini kemudian menerapkan koreksi pada nilai resistansi yang diukur, dan memberikan kompensasi suhu hasil yang mencerminkan nilai sebenarnya.

Untuk memanfaatkan fungsi ini, perlu untuk mengkonfigurasi meteran resistansi dengan koefisien suhu.

Koreksi suhu ini menambah keakuratan pada pengujian mobil listrik di berbagai kondisi mesin panas atau dingin. Mesin panas semisal setelah mobil listrik di test drive lalu teknisi ingin menguji Resistansinya. Maka dengan adanya fitur koreksi suhu dapat menjamin akurasinya. Studi kasus di SOP uji hybrid TOYOTA untuk pengujian motor generatornya dicantumkan nilai 55-65 miliohm di suhu 20 derajat celcius. Dan saat suhu naik jadi 30 derajat celcius pembacaan nya berubah. koreksi suhu ini berguna untuk mnghitung nilai resistansi terukur tanpa pengaruh kenaikan suhu (koreksi).

2. Insulation Tester

Insulation Tester merupakan alat ukur yang memiliki fungsi mengukur resistansi suatu bahan isolasi atau untuk mengetahui apakah konduktor suatu instalasi memiliki koneksi yang baik dan mencegah terjadinya kerusakan bahan isolasi yang dapat mengakibatkan kebakaran

Umumnya sebelum instalasi listrik dioperasikan, terdapat langakah-langkah yang harus terpenuhi, salah satunya yaitu dengan melakukan pengujian isolasi menggunakan. Tes isolasi ini dilakukan pada:

  • uji isolasi fase,
  • uji isolasi fase bumi (jika konduktor netral tidak terhubung ke konduktor bumi),
  • uji isolasi fase netral.

Spesifikasi Uji Insulation Tester Hioki IR4057

  1. Tegangan alat ukur tersebut umumnya dengan tegangan tinggi serta arus searah (DC) yang besarnya berkisar antara 500 volt sampai dengan 10.000 volt.
  2. Tegangan kerja yang dipilih berdasarkan pada tegangan kerja suatu peralatan atau instalasi yang akan diuji.
  3. Besarnya pengujian ditetapkan bahwa harga tahanan isolasi minimum adalah 1000 kali tegangan kerja peralatan yang akan diuji.

Prosedur Pengukuran Hioki Insulation Tester IR4057

harga-hioki-ir4057-20-insulation-tester-ir4057

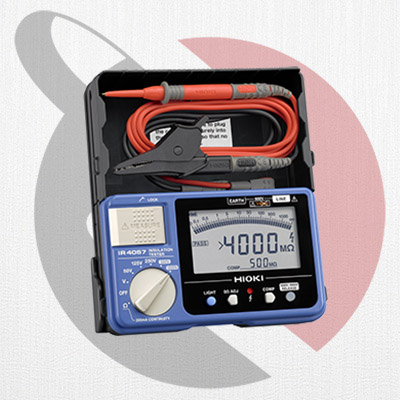

Hioki IR4057

Hal-hal yang perlu diperhatikan sebelum melaksanakan pengukuran adalah alat yang diukur harus bebas tegangan AC / DC atau tegangan induksi, karena tegangan tersebut akan mempengaruhi hasil ukur.

Pengukuran Resistansi Isolasi

Peringatan: Jangan mencoba mengukur resistansi isolasi pada keadaan konduktor hidup.

  1. Pastikan bahwa tombol MEASURE tidak dalam posisi terangkat (No. [1] pada gambar di bawah).
  2. Tentukan voltase pengukuran dengan sakelar putar ([2] pada gambar di sebelah kanan).
  3. Hubungkan test lead hitam ke sisi tanah benda yang diukur. [3]
  4. Hubungkan test lead merah ke line yang akan diukur. [4]
  5. Tekan tombol MEASURE. [5]
  6. Baca nilai setelah induktor stabil. [6]
bagaimana-cara-menggunakan-hioki-insulation-tester-ir4057-20

Pengukuran tegangan

Catatan: Test lead hanya boleh dihubungkan ke sisi sekunder pemutus.

Jangan pernah menekan tombol MEASURE saat mengukur tegangan.

  1. Gunakan saklar putar untuk memilih fungsi V.
  2. Hubungkan test lead hitam ke sisi tanah benda yang diukur.
  3. Hubungkan test lead merah ke sisi fuse.
  4. Baca nilai setelah indikator stabil.
bagaimana-cara-menggunakan-hioki-insulation-tester-ir4057-20-4

Pengukuran resistansi

Sebelum pengukuran, lakukan penyesuaian nol untuk membatalkan resistansi kabel sadapan uji dan jumlah yang berpotensi bermasalah lainnya.

  1. Atur saklar putar ke fungsi Ω.
  2. Tarik kunci MEASURE.
  3. Matikan tombol MEASURE untuk menyimpan nilai yang diukur.
  4. Tekan tombol “0Ω ADJ”.
  5. Hubungkan ujung uji ke sisi tanah benda yang diukur
  6. Tekan tombol MEASURE dan baca nilai yang ditampilkan.
  7. Matikan tombol MEASURE setelah menggunakan.
bagaimana-cara-menggunakan-hioki-insulation-tester-ir4057-20-5

Ukur Resistansi Isolasi Kendaraan Listrik

Ukur resistansi isolasi untuk pemeliharaan  kendaraan  listrik (EV) dan kendaraan listrik (HEV).

pengkuran kendaraan listrik

Highlight

Ukur insulasi listrik untuk mencegah kecelakaan sengatan listrik selama pemeliharaan kendaraan listrik  dan hybrid.

Cara penggunaan

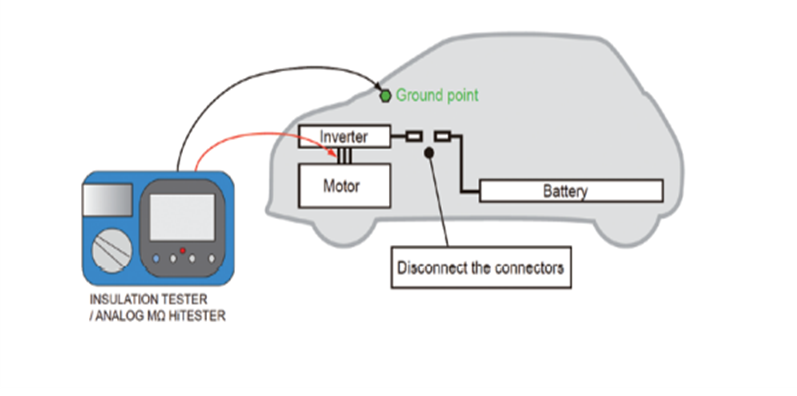

  1. Lepaskan konektor baterai dan inverter.  Resistansi isolasi    tidak dapat diukur di  bawah tekanan tinggi.
  2. Hubungkan terminal negative penguji resistansi isolasi ke titik pembumina bodi mobil
  3. Hubungkan terminal positif  ke setiap  terminal fasa motor
  4. Ukur resistansi isolasi pada  tegangan uji 500 V (yang bervariasi tergantung pada tegangan baterai).

*Metode pengukuran bervariasi tergantung pada jenis kendaraan. Untuk detailnya, lihat manual servis.

3. Electrical Insulation Safety Gloves

Electrical Insulation Safety Gloves adalah satu perlengkapan keselamatan yang penting dalam bidang pekerjaan. Alat ini berfungsi untuk melindungi tangan penggunanya dari cedera akibat benda tajam saat bekerja ataupun mencegah paparan bahan berbahaya seperti larutan kimia atau sengatan arus listrik.

Saat pemilihan sarung tangan (glove), terdapat faktor yang perlu dipertimbangkan yaitu meliputi benda yang akan kontak langsung dengan sarung tangan serta juga bahaya yang disebabkan oleh benda tersebut.

Dalam Perawatan serta perbaikan sistem kelistrikan pada Mobil EV, dibutuhkan Electrical Insulation Safety Gloves sebagai Alat Pelindung Diri (APD), untuk menjaga Teknisi terkena kejutan sengatan listrik yang berbahaya.

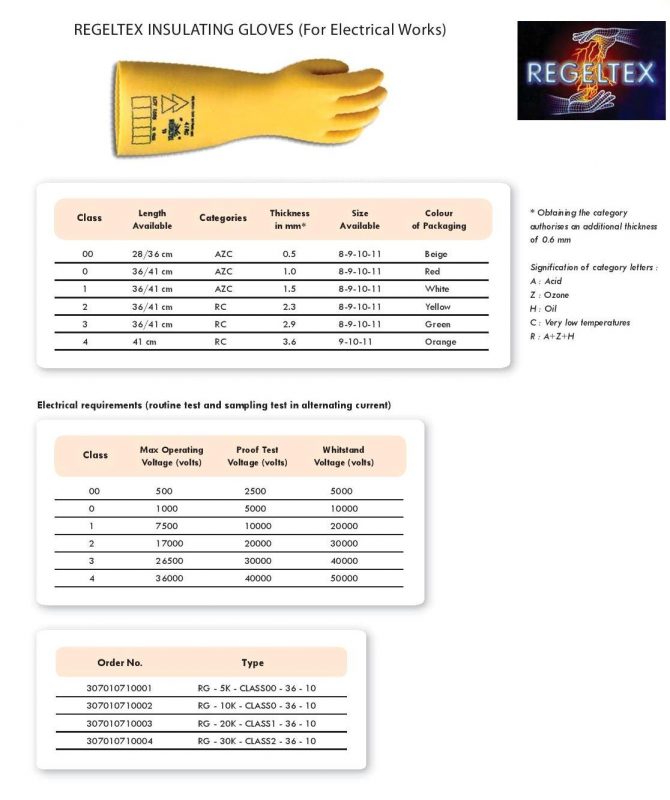

sarung tangan regeltex
