Kualitas daya listrik merupakan salah satu aspek penting dalam sistem tenaga listrik modern. Seiring dengan meningkatnya penggunaan peralatan listrik sensitif dan sistem otomasi industri, kebutuhan akan kualitas daya yang baik menjadi semakin penting. Power quality atau kualitas daya merujuk pada karakteristik tegangan, arus, dan frekuensi dalam sistem tenaga listrik yang memungkinkan peralatan listrik beroperasi secara optimal tanpa gangguan.
Dalam sistem distribusi tenaga listrik, terdapat berbagai fenomena yang dapat mempengaruhi kualitas daya, seperti harmonik, voltage sag, voltage swell, flicker, serta ketidakseimbangan sistem tiga fasa atau yang dikenal sebagai unbalance. Unbalance merupakan kondisi dimana besaran tegangan atau arus pada sistem tiga fasa tidak memiliki nilai yang sama atau tidak memiliki perbedaan sudut fasa yang tepat sebesar 120°. Kondisi ini sering terjadi pada sistem distribusi tenaga listrik, terutama pada jaringan yang memiliki banyak beban satu fasa.
Ketidakseimbangan pada sistem tenaga listrik dapat menimbulkan berbagai dampak negatif terhadap peralatan listrik, khususnya motor induksi tiga fasa yang banyak digunakan dalam sektor industri. Bahkan ketidakseimbangan tegangan yang relatif kecil dapat menyebabkan ketidakseimbangan arus yang jauh lebih besar sehingga menimbulkan pemanasan berlebih pada motor dan menurunkan efisiensi operasionalnya. Oleh karena itu, pemahaman mengenai unbalance dalam power quality menjadi sangat penting bagi para praktisi maupun akademisi di bidang teknik tenaga listrik.
Definisi Unbalance

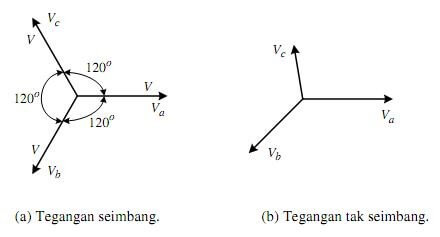

Dalam sistem tenaga listrik tiga fasa yang ideal, tegangan pada masing-masing fasa memiliki amplitudo yang sama dan sudut fasa yang berbeda sebesar 120°. Kondisi ini menghasilkan distribusi daya yang seimbang sehingga peralatan listrik dapat beroperasi dengan efisiensi maksimum.
Namun dalam praktiknya, kondisi ideal tersebut jarang terjadi. Ketidakseimbangan dapat muncul ketika nilai tegangan atau arus pada ketiga fasa berbeda satu sama lain. Kondisi ini dikenal sebagai voltage unbalance atau current unbalance.

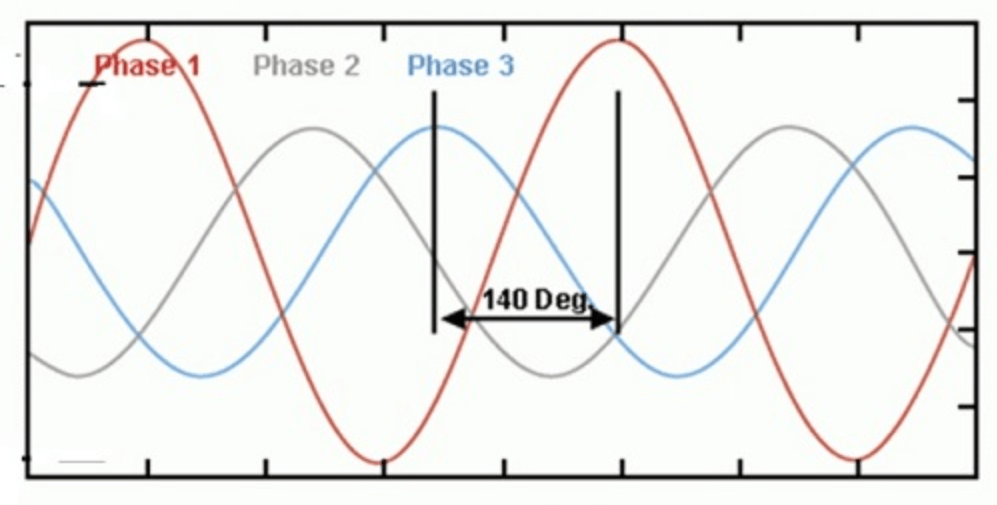

Voltage unbalance adalah kondisi dimana besar tegangan pada masing-masing fasa dalam sistem tiga fasa tidak sama atau sudut fasanya tidak tepat 120°. Sementara itu, current unbalance merupakan kondisi dimana arus yang mengalir pada masing-masing fasa memiliki nilai yang berbeda secara signifikan.
Penyebab Unbalance
Salah satu penyebab paling umum adalah distribusi beban satu fasa yang tidak merata pada sistem tiga fasa. Dalam sistem industri, penggunaan peralatan listrik yang tidak identik pada masing-masing fasa juga dapat menjadi sumber ketidakseimbangan. Mesin atau peralatan yang memiliki karakteristik beban berbeda akan menyebabkan distribusi arus yang tidak merata pada sistem tiga fasa.
Faktor lain yang dapat menyebabkan unbalance adalah kerusakan pada peralatan listrik, seperti transformator atau kabel distribusi yang mengalami gangguan. Sambungan yang longgar atau korosi pada konduktor juga dapat menimbulkan perbedaan resistansi yang mempengaruhi keseimbangan sistem.
Dampak Unbalance
Ketika terjadi voltage unbalance, arus yang mengalir pada motor induksi akan menjadi tidak seimbang. Bahkan ketidakseimbangan tegangan yang relatif kecil dapat menghasilkan ketidakseimbangan arus yang jauh lebih besar. Kondisi ini menyebabkan pemanasan berlebih pada lilitan motor sehingga meningkatkan temperatur operasi dan mempercepat degradasi isolasi.
Selain menyebabkan overheating pada motor, unbalance juga dapat menurunkan efisiensi operasi peralatan listrik. Motor yang bekerja dalam kondisi tegangan tidak seimbang akan menghasilkan torsi yang berfluktuasi sehingga performa mekanisnya menurun.
Ketidakseimbangan juga dapat meningkatkan arus pada konduktor netral dalam sistem distribusi empat kawat. Jika arus netral menjadi terlalu besar, maka konduktor netral dapat mengalami pemanasan berlebih dan berpotensi menyebabkan kerusakan pada sistem instalasi listrik.
Pada transformator, unbalance dapat menimbulkan distribusi arus yang tidak merata pada kumparan sehingga meningkatkan rugi-rugi daya dan mempercepat proses penuaan isolasi. Dalam jangka panjang, kondisi ini dapat menurunkan umur operasi transformator.
Selain dampak teknis, ketidakseimbangan pada sistem tenaga listrik juga dapat menimbulkan kerugian ekonomi karena meningkatnya konsumsi energi dan biaya perawatan peralatan listrik.
Standar Batasan Unbalance
Untuk menjaga kualitas daya listrik dalam sistem tenaga, beberapa organisasi internasional telah menetapkan standar terkait batas ketidakseimbangan yang diizinkan dalam sistem distribusi.
Salah satu organisasi yang banyak dijadikan referensi dalam bidang kelistrikan adalah IEEE. Organisasi ini mengeluarkan berbagai standar terkait kualitas daya listrik, termasuk pedoman analisis fenomena power quality melalui IEEE 1159 Power Quality Standard.
Selain itu, standar mengenai pengoperasian motor listrik juga dikeluarkan oleh NEMA melalui dokumen NEMA MG-1 Standard. Standar ini menjelaskan pengaruh ketidakseimbangan tegangan terhadap performa motor induksi.
Secara umum, standar industri merekomendasikan agar ketidakseimbangan tegangan pada sistem tiga fasa dijaga di bawah 1%. Jika ketidakseimbangan mencapai sekitar 2% hingga 3%, maka performa motor listrik dapat mulai terpengaruh secara signifikan.
Metode Pengukuran Unbalance
Pengukuran ketidakseimbangan pada sistem tenaga listrik merupakan langkah penting dalam evaluasi power quality. Pengukuran ini bertujuan untuk mengetahui kondisi aktual sistem dan menentukan tindakan perbaikan yang diperlukan.
Salah satu alat yang sering digunakan untuk mengukur parameter power quality adalah power quality analyzer. Alat ini mampu merekam berbagai parameter listrik seperti tegangan, arus, frekuensi, faktor daya, serta komponen harmonik dalam sistem tenaga listrik.

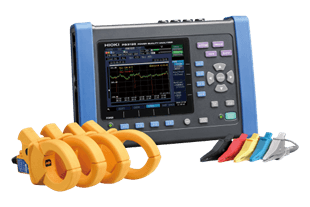

Hioki Power Quality Analyzer
Hioki Power Quality Analyzer adalah alat yang digunakan untuk mengukur dan menganalisis kualitas daya listrik yang diterima oleh suatu sistem listrik. Alat ini dapat membantu dalam mendeteksi gangguan dan masalah pada sistem listrik, termasuk unbalance.
Salah satu fitur dari Hioki Power Quality Analyzer adalah kemampuannya untuk mengukur tegangan dan arus pada setiap fase dalam sistem listrik. Alat ini dapat memberikan informasi yang detail dan akurat mengenai tegangan dan arus pada setiap fase, termasuk perbedaan tegangan atau arus pada masing-masing fase yang dapat mengindikasikan terjadinya unbalance.
Selain itu, Hioki Power Quality Analyzer juga dapat melakukan pengukuran harmonisa pada sistem listrik. Unbalance listrik seringkali disertai dengan distorsi harmonisa pada sistem listrik, sehingga pengukuran harmonisa dapat membantu dalam mendeteksi terjadinya unbalance listrik pada sistem listrik.
Berikut spesifikasi utama yang dimiliki oleh Power Quality Analyzer Hioki PQ3198 :
| Akurasi | ±0,1% (Tegangan, Arus) |
| Kelas Akurasi | Kelas A (IEC 61000-4-30) |
| Rentang Tegangan | 0 – 600 V |
| Rentang Arus | 500 mA – 5000 A |
| Rentang Daya | 0 – 3 MW |
| Frekuensi | 50/60/400 Hz |

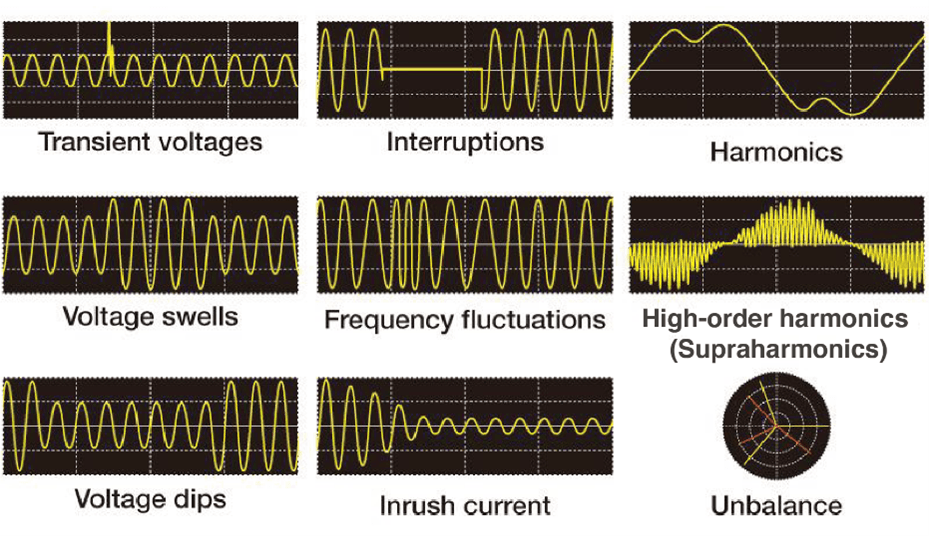

| Detail Event Pengukuran | Transient Voltage, Interruptions, Harmonics, High Order Harmonics, Voltage Swell, Voltage Dip, Frequency Fluctuations, Inrush Current, Unbalance, Flicker |
Hioki Power Quality Analyzer dapat membantu dalam memberikan informasi yang detail mengenai kondisi sistem listrik. Informasi ini dapat digunakan untuk mengidentifikasi penyebab terjadinya unbalance listrik dan melakukan tindakan perbaikan yang tepat. Hioki Power Quality Analyzer juga dapat membantu dalam memantau kualitas daya listrik secara berkala untuk mencegah terjadinya unbalance.
Metode Mitigasi Unbalance
Salah satu metode yang paling sederhana adalah dengan membagi beban secara merata pada setiap fasa, ketidakseimbangan arus dapat dikurangi secara signifikan.
Pada sistem distribusi yang lebih kompleks, penyeimbangan beban dapat dilakukan melalui pengaturan ulang konfigurasi feeder atau panel distribusi. Metode ini sering digunakan dalam sistem distribusi listrik industri maupun jaringan distribusi utilitas.
Pemeliharaan rutin terhadap instalasi listrik juga sangat penting untuk mencegah terjadinya ketidakseimbangan akibat sambungan yang longgar, kerusakan kabel, atau degradasi peralatan listrik.
Ketidakseimbangan atau unbalance merupakan salah satu fenomena penting dalam analisis power quality pada sistem tenaga listrik. Kondisi ini terjadi ketika tegangan atau arus pada sistem tiga fasa tidak memiliki nilai yang sama atau tidak memiliki perbedaan sudut fasa sebesar 120°.
Ketidakseimbangan dapat disebabkan oleh berbagai faktor, seperti distribusi beban satu fasa yang tidak merata, perbedaan impedansi jaringan, kerusakan peralatan listrik, maupun konfigurasi sistem distribusi yang tidak optimal. Dampak dari fenomena ini dapat berupa pemanasan berlebih pada motor induksi, penurunan efisiensi peralatan listrik, peningkatan arus netral, serta penurunan umur operasi peralatan listrik.
Untuk mengevaluasi tingkat ketidakseimbangan, dapat digunakan metode persentase voltage unbalance maupun metode symmetrical components. Berbagai standar internasional juga telah menetapkan batasan ketidakseimbangan yang direkomendasikan agar sistem tenaga listrik dapat beroperasi secara aman dan efisien.
Melalui pengukuran yang tepat serta penerapan metode mitigasi yang sesuai, ketidakseimbangan dalam sistem tenaga listrik dapat diminimalkan sehingga kualitas daya listrik tetap terjaga dan keandalan sistem tenaga listrik dapat ditingkatkan.
Pastikan sistem kelistrikan Anda tetap aman dan efisien dengan analisis power quality yang tepat. Jika Anda membutuhkan solusi pengukuran dan evaluasi unbalance secara akurat, tim kami siap membantu. Klik tombol WhatsApp di pojok kanan bawah untuk konsultasi langsung dengan tim kami.
References :
- Arrillaga, J., Watson, N. R., & Chen, S. (2000). Power System Quality Assessment. John Wiley & Sons.
- Bollen, M. H. J. (2000). Understanding Power Quality Problems: Voltage Sags and Interruptions. IEEE Press.
- Dugan, R. C., McGranaghan, M. F., Santoso, S., & Beaty, H. W. (2012). Electrical Power Systems Quality. McGraw-Hill.
- Grainger, J. J., & Stevenson, W. D. (1994). Power System Analysis. McGraw-Hill.
- IEEE. (2019). IEEE Std 1159 – Recommended Practice for Monitoring Electric Power Quality. Institute of Electrical and Electronics Engineers.
- NEMA. (2016). NEMA MG-1 Motors and Generators Standard. National Electrical Manufacturers Association
- Hioki EE Corporation, Power Quality Analyzer – PQ3198
