Partial Discharge (PD) merupakan fenomena pelepasan muatan listrik sebagian yang terjadi pada sistem isolasi peralatan tegangan menengah dan tegangan tinggi. Dalam praktik lapangan, khususnya pada pengujian menggunakan sensor UHF, TEV, atau Acoustic Emission (AE), hasil pengukuran sering ditampilkan dalam satuan dB (decibel).
Namun, pertanyaan yang sering muncul adalah: apakah nilai dB yang tinggi otomatis menandakan gangguan serius?
Jawabannya adalah tidak selalu. Evaluasi Partial Discharge tidak dapat dikategorikan hanya berdasarkan pembacaan angka dB saja. Diperlukan analisis yang lebih komprehensif agar diagnosis kondisi peralatan menjadi akurat dan tidak menyesatkan.
Apa Itu Partial Discharge?
Secara teknis, Partial Discharge adalah pelepasan listrik lokal yang tidak sepenuhnya menjembatani dua konduktor. PD biasanya terjadi akibat:
- Void atau rongga pada isolasi padat
- Kelembapan dalam sistem isolasi
- Kontaminasi permukaan
- Tegangan lebih (overvoltage)
- Ketidaksempurnaan manufaktur atau aging
Jika tidak terdeteksi sejak dini, PD dapat menyebabkan degradasi isolasi dan berujung pada kegagalan peralatan seperti cubicle, transformator, atau GIS (Gas Insulated Switchgear).
Mengapa Pengukuran PD Sering Menggunakan dB?
Pada metode non-konvensional yang mengacu pada IEC 62478, sensor seperti UHF dan TEV menangkap energi elektromagnetik atau gelombang frekuensi tinggi yang dihasilkan oleh aktivitas PD.
Energi ini kemudian ditampilkan dalam bentuk level amplitudo dalam satuan dB.
Perlu dipahami bahwa:
- dB adalah satuan logaritmik
- dB menunjukkan intensitas sinyal relatif
- dB bukan satuan jumlah muatan listrik
Berbeda dengan metode konvensional berdasarkan IEC 60270 yang menggunakan satuan picoCoulomb (pC) untuk mengukur besarnya muatan PD secara langsung.
Mengapa Nilai dB Tidak Bisa Dijadikan Satu-Satunya Acuan?

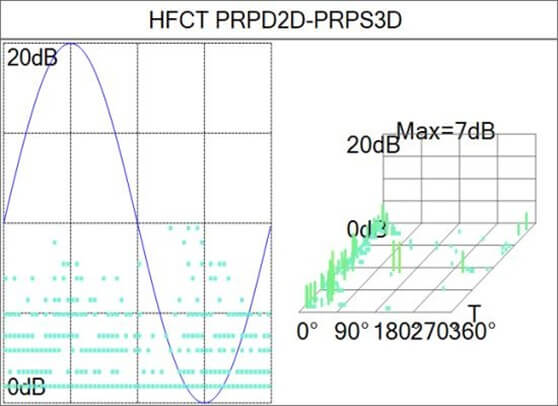

PD Level Minor
PD Type Void
Berikut beberapa alasan teknis yang perlu dipahami:
1. dB Sangat Dipengaruhi Lingkungan
Nilai dB dapat terpengaruh oleh:
- Noise elektromagnetik sekitar
- Switching equipment lain
- Gangguan frekuensi radio
- Grounding yang kurang baik
Artinya, pembacaan 30 dB di satu lokasi belum tentu memiliki arti yang sama di lokasi lain.
2. dB Tidak Menunjukkan Jenis Defect
Angka dB hanya menunjukkan kekuatan sinyal, bukan:
- Apakah PD terjadi di internal insulation
- Apakah hanya surface discharge
- Apakah itu corona ringan
Untuk mengetahui jenis gangguan, diperlukan analisis pola seperti:

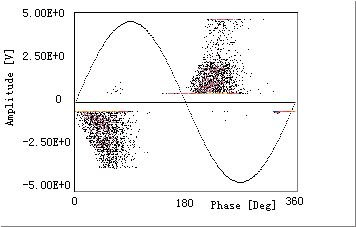

- PRPD (Phase Resolved Partial Discharge)
- PRPS (Phase Resolved Pulse Sequence)
Pola ini menunjukkan hubungan antara aktivitas PD dan sudut fase gelombang AC (50 Hz / 60 Hz).
3. Jarak Sensor Mempengaruhi Pembacaan
Semakin jauh sensor dari sumber PD, semakin kecil nilai dB yang terbaca.
Sebaliknya, sensor yang sangat dekat dapat membaca nilai tinggi meskipun sumber PD relatif kecil.
Karena itu, standar evaluasi absolut dalam dB hampir tidak mungkin diterapkan secara universal.
4. Gain dan Setting Alat Berpengaruh
Perubahan pada:
- Gain amplifier
- Bandwidth filter
- Sensitivitas sensor
akan mengubah hasil pembacaan dB secara signifikan.
Tanpa standar setting yang konsisten, perbandingan antar pengukuran menjadi kurang valid.
Pendekatan yang Benar dalam Evaluasi Partial Discharge
Agar hasil pengukuran Partial Discharge akurat dan profesional, pendekatan berikut lebih direkomendasikan:
1. Analisis Pola (Pattern Recognition)
PRPD dan PRPS membantu mengidentifikasi apakah pola tersebut konsisten dengan:
- Internal discharge
- Surface discharge
- Corona
- Noise eksternal
Pola yang sinkron dengan fase tegangan lebih berindikasi PD nyata dibandingkan noise acak.
2. Trending Data (Before vs After Maintenance)
Perbandingan hasil:
- Before maintenance
- After maintenance
lebih bermakna dibandingkan melihat satu angka tunggal.
Contoh:
- Sebelum maintenance: 28–32 dB stabil
- Setelah maintenance: turun menjadi 10–12 dB
Penurunan signifikan ini menunjukkan perbaikan kondisi isolasi.
3. Korelasi dengan Inspeksi Visual & Thermal
Evaluasi PD sebaiknya dikombinasikan dengan:
- Thermography
- Pemeriksaan koneksi
- Pengencangan baut
- Pembersihan isolator
PD sering berkorelasi dengan hotspot atau kontaminasi.
4. Evaluasi Frekuensi Dominan
Jika spektrum menunjukkan dominasi 50 Hz atau 100 Hz yang sinkron dengan sistem tenaga, kemungkinan besar itu adalah PD.
Sebaliknya, frekuensi acak bisa jadi hanya noise.
Kesimpulan
Pembacaan Partial Discharge dalam satuan dB tidak dapat langsung dikategorikan sebagai gangguan serius tanpa analisis tambahan.
Nilai dB hanyalah indikator awal intensitas sinyal. Untuk menentukan tingkat keparahan dan jenis defect, diperlukan:
- Analisis pola PRPD dan PRPS
- Trending data
- Evaluasi kondisi fisik peralatan
- Konsistensi metode pengukuran
Pendekatan komprehensif ini akan menghasilkan diagnosis yang lebih akurat, menghindari kesalahan interpretasi, serta meningkatkan keandalan sistem tenaga listrik.
