Jangan Sampai Sistem PLTS Anda Kehilangan Performa Hanya Karena Tahap Pengujian Terlewat
Popularitas Pembangkit Listrik Tenaga Surya (PLTS) terus meningkat seiring kebutuhan akan energi bersih dan efisiensi energi. Namun, keberhasilan sebuah sistem photovoltaic (PV) tidak hanya ditentukan oleh kualitas panel surya atau inverter yang digunakan, tetapi juga oleh proses commissioning dan pengujian sebelum sistem dioperasikan.
Di lapangan, masih banyak instalasi yang langsung dinyalakan setelah pemasangan selesai tanpa melalui serangkaian pengujian sesuai standar. Akibatnya, masalah seperti polaritas terbalik, koneksi longgar, penurunan performa modul, hingga kebocoran arus baru diketahui setelah sistem beroperasi.
Standar IEC 62446 merekomendasikan pengujian instalasi photovoltaic sebelum diserahterimakan maupun selama kegiatan inspeksi berkala untuk memastikan sistem aman, andal, dan mampu menghasilkan energi sesuai desain.
Berikut tujuh pengujian yang sering dianggap sepele, padahal sangat menentukan performa jangka panjang sebuah sistem PLTS.
1. Pengukuran Open Circuit Voltage (Voc)
Open Circuit Voltage (Voc) adalah tegangan maksimum yang dihasilkan panel surya ketika tidak terhubung ke beban.
Pengujian ini bertujuan untuk:
- Memastikan jumlah modul dalam satu string sudah benar.
- Memverifikasi polaritas instalasi.
- Mendeteksi kabel yang terputus atau koneksi yang longgar.
- Mengetahui adanya modul yang mengalami kerusakan.
Apabila nilai Voc berbeda jauh dari hasil perhitungan desain, kemungkinan terdapat kesalahan instalasi atau panel mengalami degradasi.
2. Pengukuran Short Circuit Current (Isc)
Selain tegangan, kemampuan panel menghasilkan arus juga perlu diverifikasi.
Melalui pengukuran Short Circuit Current (Isc), teknisi dapat mengetahui:
- Keseragaman performa antar string.
- Efek shading pada modul.
- Penurunan performa akibat kerusakan sel surya.
- Masalah koneksi pada rangkaian panel.
Perbedaan arus yang signifikan antar string sering menjadi indikator awal adanya gangguan pada sistem photovoltaic.
3. Pengujian Resistansi Isolasi (Insulation Resistance)
Pengujian ini termasuk salah satu yang paling sering diabaikan.
Padahal resistansi isolasi sangat berpengaruh terhadap keselamatan instalasi. Nilai isolasi yang rendah dapat menyebabkan:
- Arus bocor (Leakage Current)
- Ground Fault
- Trip pada inverter
- Penurunan efisiensi sistem
- Risiko kebakaran
Karena sistem photovoltaic bekerja pada tegangan DC yang tinggi, kualitas isolasi wajib dipastikan sebelum sistem mulai beroperasi.
4. Pengujian Kontinuitas Grounding
Grounding berfungsi melindungi manusia dan peralatan ketika terjadi gangguan listrik.
Melalui pengujian kontinuitas, teknisi dapat memastikan seluruh bagian logam seperti frame panel, mounting system, dan enclosure telah terhubung dengan baik ke sistem pembumian.
Grounding yang buruk dapat menyebabkan perangkat proteksi tidak bekerja sebagaimana mestinya.
5. Pengukuran Irradiance
Banyak teknisi membandingkan hasil pengukuran panel tanpa mengetahui kondisi intensitas cahaya matahari saat pengujian.
Padahal irradiance merupakan faktor utama yang memengaruhi daya keluaran panel surya.
Dua panel identik dapat menghasilkan nilai arus yang berbeda apabila irradiance saat pengukuran juga berbeda.
Oleh karena itu, pengukuran irradiance menjadi parameter penting agar hasil pengujian dapat dianalisis secara benar.
6. Pengukuran Temperatur Modul
Temperatur panel berpengaruh langsung terhadap tegangan keluaran.
Semakin tinggi temperatur modul, umumnya tegangan panel akan mengalami penurunan sehingga daya maksimum yang dihasilkan ikut berkurang.
Karena itu, pengukuran temperatur panel dan temperatur lingkungan perlu dilakukan bersamaan dengan pengukuran parameter listrik agar evaluasi performa menjadi lebih akurat.
7. Pengujian Kurva I-V (I-V Curve Tracing)
Inilah pengujian yang sering dilewatkan karena membutuhkan alat khusus.
Padahal I-V Curve merupakan metode terbaik untuk mengetahui kondisi sebenarnya dari sebuah modul atau string photovoltaic.
Melalui kurva I-V, teknisi dapat mengidentifikasi berbagai masalah seperti:
- Shading.
- Hot spot.
- Kerusakan sel surya.
- Mismatch antar modul.
- Penurunan performa akibat penuaan (aging).
- Kesalahan instalasi.
Berbeda dengan pengukuran Voc atau Isc saja, analisis kurva I-V memberikan gambaran performa panel secara menyeluruh sehingga proses troubleshooting menjadi jauh lebih cepat.
Gunakan Alat yang Mampu Melakukan Pengujian Secara Lengkap
Melakukan seluruh pengujian di atas menggunakan beberapa alat yang berbeda tentu membutuhkan waktu lebih lama dan meningkatkan kemungkinan kesalahan pencatatan data.

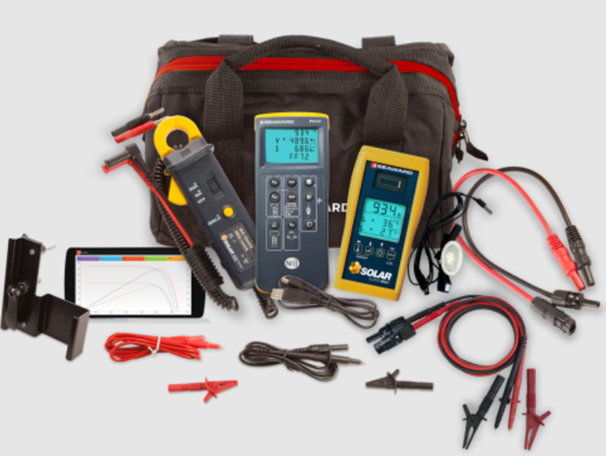

Untuk meningkatkan efisiensi pekerjaan commissioning maupun preventive maintenance, teknisi dapat menggunakan Seaward PV200, sebuah PV tester yang menggabungkan berbagai fungsi pengujian dalam satu perangkat portabel. Perangkat ini dirancang untuk mendukung pengujian instalasi photovoltaic hingga 1000 V DC, termasuk I-V Curve Tracing, sehingga teknisi dapat melakukan verifikasi performa sistem secara lebih menyeluruh.
Beberapa kemampuan utama Seaward PV200 meliputi:
- Pengukuran Open Circuit Voltage (Voc) hingga 1000 V DC.
- Pengukuran Short Circuit Current (Isc) hingga 15 A DC.
- Pengujian resistansi isolasi pada 250 V, 500 V, dan 1000 V.
- Pengujian kontinuitas grounding.
- I-V Curve Tracing untuk analisis performa modul maupun string.
- Perhitungan otomatis Fill Factor.
- Penyimpanan hingga 999 data pengujian.
- Integrasi dengan Solar Survey 200R untuk pengukuran irradiance, temperatur modul, dan temperatur lingkungan secara nirkabel.
- Kompatibilitas dengan perangkat lunak SolarCert untuk membandingkan hasil lapangan dengan kondisi Standard Test Conditions (STC) serta menghasilkan laporan pengujian.
Dengan kemampuan tersebut, proses inspeksi menjadi lebih cepat, dokumentasi lebih rapi, dan hasil pengukuran lebih mudah dianalisis, baik saat commissioning maupun pemeliharaan berkala.
Kesimpulan
Melakukan pengujian pada instalasi solar panel bukan sekadar memenuhi persyaratan standar, tetapi merupakan langkah penting untuk memastikan sistem bekerja aman, efisien, dan menghasilkan energi sesuai dengan perencanaan.
Tujuh pengujian seperti Voc, Isc, resistansi isolasi, kontinuitas grounding, irradiance, temperatur modul, serta analisis I-V Curve dapat membantu mendeteksi potensi masalah sejak dini sebelum berkembang menjadi gangguan yang lebih besar.
Bagi perusahaan EPC, kontraktor listrik, maupun tim Operation & Maintenance (O&M), penggunaan alat pengujian yang lengkap seperti Seaward PV200 dapat meningkatkan efisiensi pekerjaan sekaligus memberikan data yang lebih komprehensif untuk proses commissioning, troubleshooting, maupun penyusunan laporan hasil pengujian. Meskipun model ini telah digantikan oleh seri yang lebih baru, Seaward masih menyediakan dukungan kalibrasi, servis, dan dokumentasi bagi pengguna PV200 yang sudah ada.
Author: Raka Abi Affan Arifin
