Dalam sistem tenaga listrik arus bolak-balik (AC), hubungan antara tegangan dan arus tidak selalu terjadi secara bersamaan dalam satu fase. Perbedaan fase antara kedua besaran listrik tersebut merupakan fenomena umum yang terjadi akibat karakteristik beban listrik. Fenomena ini dikenal dengan istilah leading dan lagging.
Konsep leading dan lagging sangat berkaitan erat dengan faktor daya (power factor) serta karakteristik beban dalam sistem tenaga listrik. Dalam praktiknya, sebagian besar sistem kelistrikan industri didominasi oleh beban induktif seperti motor listrik, transformator, dan peralatan elektromagnetik lainnya. Beban-beban tersebut menyebabkan arus listrik tertinggal terhadap tegangan, yang dikenal sebagai kondisi lagging.
Sebaliknya, pada kondisi tertentu arus dapat mendahului tegangan. Kondisi ini disebut leading, yang umumnya disebabkan oleh keberadaan komponen kapasitif dalam sistem listrik. Kedua kondisi ini memiliki dampak penting terhadap efisiensi sistem tenaga, kapasitas jaringan, serta kualitas daya listrik
Lagging

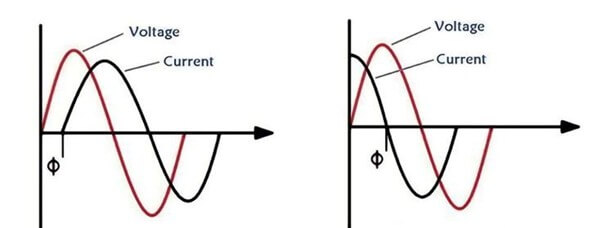

Kondisi lagging terjadi ketika arus listrik tertinggal terhadap tegangan. Dengan kata lain, puncak gelombang arus terjadi setelah puncak gelombang tegangan.
Fenomena ini biasanya terjadi pada rangkaian yang didominasi oleh beban induktif. Pada komponen induktif seperti kumparan atau motor listrik, perubahan arus tidak dapat terjadi secara instan karena adanya medan magnet yang terbentuk di dalam kumparan. Energi disimpan sementara dalam bentuk medan magnet sehingga arus mengalami keterlambatan terhadap tegangan.

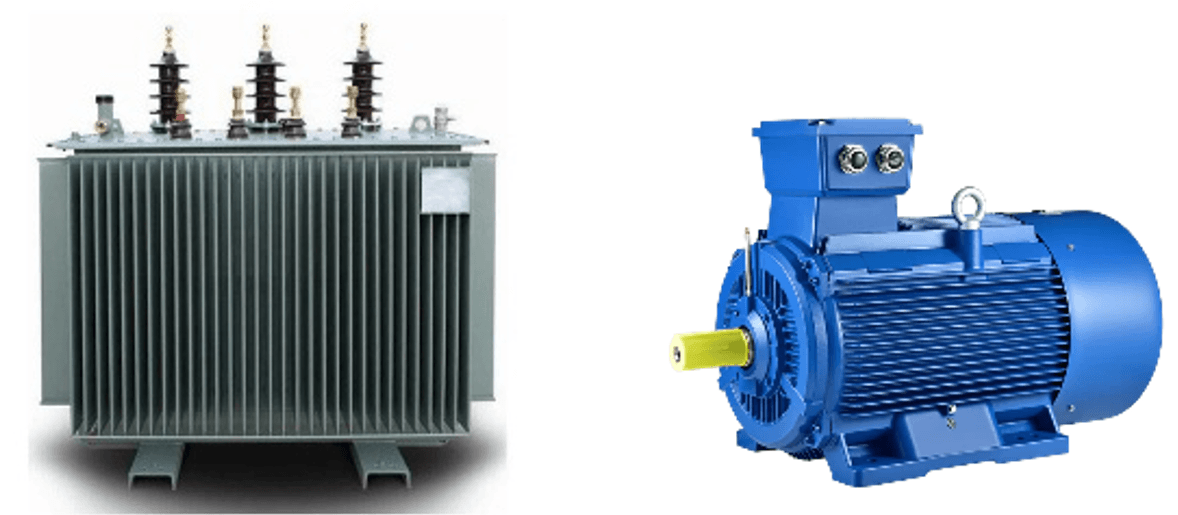

Beberapa contoh beban induktif yang umum ditemui di sistem industri antara lain:
- Motor induksi
- Transformator
- Reaktor induktif
- Ballast lampu
Karena dominasi beban induktif dalam instalasi industri, kondisi lagging power factor merupakan fenomena yang sangat umum
Leading
Kondisi leading terjadi ketika arus listrik mendahului tegangan. Artinya, puncak gelombang arus muncul lebih dahulu dibandingkan puncak tegangan.
Kondisi ini biasanya disebabkan oleh beban kapasitif. Pada kapasitor, energi disimpan dalam bentuk medan listrik. Kapasitor memiliki kemampuan untuk melepaskan muatan listrik dengan cepat sehingga arus dapat mengalir lebih awal dibandingkan tegangan.
Contoh elemen yang dapat menyebabkan kondisi leading antara lain:
- Kapasitor
- Bank kapasitor
- Kabel transmisi panjang dengan efek kapasitif
- Sistem kompensasi daya reaktif
Dalam praktik sistem tenaga listrik, kondisi leading sering digunakan secara sengaja sebagai metode untuk memperbaiki faktor daya yang sebelumnya bersifat lagging.
Hubungan Dengan Faktor Daya ( PF )
Konsep leading dan lagging memiliki hubungan yang sangat erat dengan faktor daya (power factor). Faktor daya merupakan ukuran efisiensi penggunaan daya listrik dalam suatu sistem.
Faktor daya didefinisikan sebagai perbandingan antara daya aktif (real power) dan daya semu (apparent power) dalam sistem AC. Secara matematis dapat dinyatakan sebagai:
PF=cos(ϕ)
di mana:
- PF = power factor
= sudut fase antara tegangan dan arus
Dalam sistem tenaga listrik terdapat tiga jenis daya utama, yaitu:
- Daya Aktif (P)
Daya yang benar-benar digunakan untuk melakukan kerja, seperti memutar motor atau menghasilkan panas. - Daya Reaktif (Q)
Daya yang diperlukan untuk membentuk medan magnet atau medan listrik pada komponen induktif dan kapasitif. - Daya Semu (S)
Kombinasi antara daya aktif dan daya reaktif.

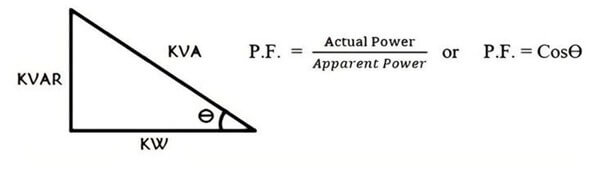

Hubungan antara ketiga jenis daya ini sering digambarkan dalam bentuk segitiga daya (power triangle).
Berdasarkan arah sudut fase, faktor daya dapat diklasifikasikan menjadi:
- Lagging power factor, jika arus tertinggal terhadap tegangan (beban induktif)
- Leading power factor, jika arus mendahului tegangan (beban kapasitif)
- Unity power factor, jika arus dan tegangan sefase
Dalam sistem tenaga listrik industri, faktor daya yang rendah dapat menyebabkan peningkatan arus pada jaringan, sehingga meningkatkan rugi-rugi daya dan menurunkan efisiensi sistem.
Penyebab Lagging & Leading
1. Beban Induktif
Beban induktif merupakan penyebab utama kondisi lagging dalam sistem tenaga listrik. Pada komponen induktif, perubahan arus menghasilkan perubahan medan magnet yang menyimpan energi sementara.
Karena adanya penyimpanan energi tersebut, arus tidak dapat berubah secara instan mengikuti tegangan. Akibatnya, arus mengalami keterlambatan terhadap tegangan.
Beberapa peralatan industri yang memiliki karakteristik induktif antara lain:
- Motor listrik induksi
- Transformator daya
- Reaktor
- Mesin las listrik
Karena dominasi peralatan tersebut dalam sistem industri, faktor daya lagging merupakan kondisi yang paling sering ditemukan.
2. Beban Kapasitif
Sebaliknya, beban kapasitif menyebabkan kondisi leading. Kapasitor menyimpan energi dalam bentuk medan listrik dan memiliki karakteristik yang memungkinkan arus mengalir lebih dahulu dibandingkan tegangan.
Dalam sistem tenaga listrik modern, kapasitor sering digunakan sebagai kompensator daya reaktif untuk memperbaiki faktor daya yang terlalu lagging.

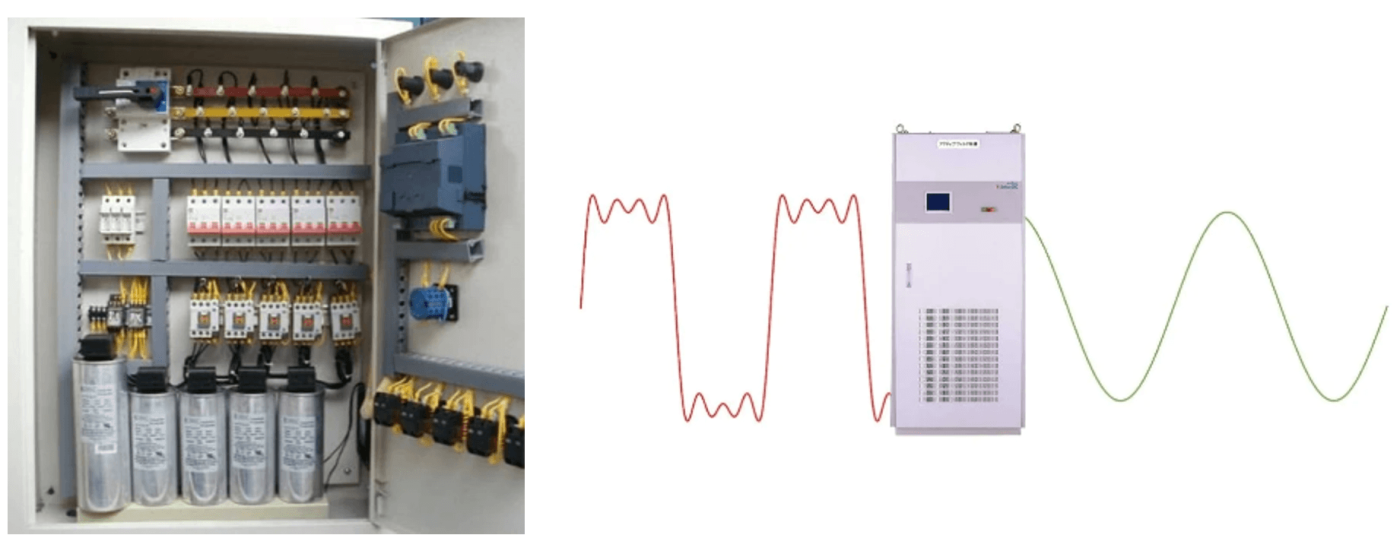

Contoh penggunaan beban kapasitif antara lain:
- Bank kapasitor pada panel distribusi
- Sistem kompensasi daya reaktif
- Filter harmonik
- Kabel transmisi Panjang
Penggunaan kapasitor harus dirancang dengan tepat karena kelebihan kompensasi dapat menyebabkan faktor daya menjadi terlalu leading.
Dampak Lagging & Leading
Lagging power factor yang terlalu besar dapat menimbulkan beberapa masalah, antara lain:
- Peningkatan arus pada sistem
Untuk menghasilkan daya aktif yang sama, sistem dengan faktor daya rendah memerlukan arus yang lebih besar. - Rugi-rugi daya meningkat
Arus yang lebih besar menyebabkan peningkatan rugi-rugi daya pada konduktor akibat efek resistif. - Penurunan kapasitas jaringan
Kapasitas transformator dan kabel menjadi lebih cepat mencapai batas maksimal. - Biaya listrik lebih tinggi
Banyak perusahaan listrik memberikan penalti bagi pelanggan industri dengan faktor daya yang rendah.
Meskipun kompensasi kapasitif diperlukan untuk memperbaiki faktor daya, kondisi leading yang berlebihan juga dapat menimbulkan masalah, seperti:
- Overvoltage pada sistem
Tegangan dapat meningkat di atas batas normal. - Ketidakstabilan sistem tenaga
Sistem dapat menjadi kurang stabil terutama pada jaringan distribusi panjang. - Gangguan pada peralatan listrik
Beberapa peralatan sensitif dapat mengalami gangguan operasi.
Oleh karena itu, pengelolaan daya reaktif dalam sistem tenaga listrik harus dilakukan secara seimbang.
Solusi Perbaikan Lagging & Leading
1. Kapasitor bank

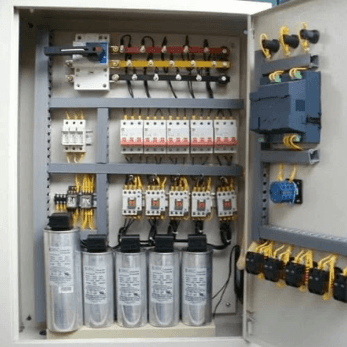

Kapasitor bank merupakan metode paling umum untuk memperbaiki faktor daya. Kapasitor dipasang pada sistem distribusi untuk menyuplai daya reaktif kapasitif yang dapat mengimbangi daya reaktif induktif dari beban.
Keuntungan penggunaan kapasitor bank antara lain:
- Biaya relatif rendah
- Instalasi sederhana
- Efisiensi tinggi
2. Synchronous Condenser
Synchronous condenser merupakan motor sinkron yang dioperasikan tanpa beban mekanik. Peralatan ini dapat menghasilkan atau menyerap daya reaktif tergantung kondisi eksitasinya.Metode ini biasanya digunakan pada sistem tenaga skala besar seperti jaringan transmisi atau pembangkit listrik.
3. Static VAR Compensator (SVC)
Static VAR Compensator merupakan perangkat elektronik daya yang digunakan untuk mengatur aliran daya reaktif secara dinamis dalam sistem tenaga listrik. Peralatan ini banyak digunakan pada sistem transmisi modern karena mampu memberikan respon cepat terhadap perubahan kondisi sistem. Melalui penerapan metode kompensasi yang tepat, sistem kelistrikan dapat beroperasi dengan efisiensi yang lebih tinggi serta mengurangi kerugian energi.
Leading dan lagging merupakan konsep penting dalam analisis sistem tenaga listrik AC yang berkaitan dengan hubungan fase antara tegangan dan arus. Kondisi lagging terjadi ketika arus tertinggal terhadap tegangan dan umumnya disebabkan oleh beban induktif seperti motor listrik dan transformator. Sebaliknya, kondisi leading terjadi ketika arus mendahului tegangan, yang biasanya disebabkan oleh komponen kapasitif.
Fenomena ini memiliki hubungan langsung dengan faktor daya, yang merupakan indikator efisiensi penggunaan energi listrik dalam suatu sistem. Faktor daya yang rendah, terutama pada kondisi lagging, dapat menyebabkan peningkatan arus, rugi-rugi daya yang lebih besar, serta penurunan kapasitas sistem distribusi.
Untuk mengatasi permasalahan tersebut, berbagai metode perbaikan faktor daya seperti kapasitor bank, synchronous condenser, dan static VAR compensator dapat digunakan. Dengan pengelolaan daya reaktif yang tepat, sistem tenaga listrik dapat beroperasi secara lebih efisien, stabil, dan ekonomis.
