Bayangkan sebuah rumah yang telah berdiri selama puluhan tahun. Dari luar, bangunan tersebut masih tampak kokoh. Cat dinding masih bagus, pintu dan jendela masih berfungsi dengan baik. Namun siapa yang tahu apakah struktur di dalam tembok sudah mulai lapuk akibat kelembapan atau usia?
Hal yang sama juga terjadi pada peralatan listrik.
Transformator, kabel tegangan tinggi, motor listrik, generator, hingga bushing memiliki lapisan isolasi yang berfungsi memisahkan bagian-bagian bertegangan agar arus listrik tidak bocor. Sayangnya, kerusakan isolasi hampir selalu terjadi dari dalam, sehingga sulit dikenali hanya melalui inspeksi visual.
Ketika isolasi mulai menurun kualitasnya, peralatan biasanya masih dapat beroperasi secara normal. Namun jika kondisi ini terus dibiarkan, suatu saat dapat terjadi flashover, hubung singkat, bahkan kegagalan total yang menyebabkan pemadaman listrik.
Di sinilah pengukuran Tan Delta menjadi salah satu metode paling efektif untuk mendeteksi penurunan kualitas isolasi sejak dini.
Mengapa Kondisi Isolasi Sangat Penting?
Isolasi dapat diibaratkan seperti dinding bendungan yang menahan air. Selama dinding masih kuat, air tidak akan bocor.
Namun seiring bertambahnya usia, muncul retakan-retakan kecil yang tidak terlihat dari luar. Awalnya hanya sedikit rembesan, tetapi lama-kelamaan retakan semakin besar hingga akhirnya bendungan jebol. Pada sistem kelistrikan, “air” tersebut adalah energi listrik. Sedangkan “bendungan” adalah material isolasi.
Jika isolasi mulai rusak, sebagian energi listrik akan berubah menjadi panas akibat rugi-rugi dielektrik (dielectric loss). Semakin besar rugi-rugi tersebut, semakin buruk kondisi isolasi.
Apa Itu Tan Delta?

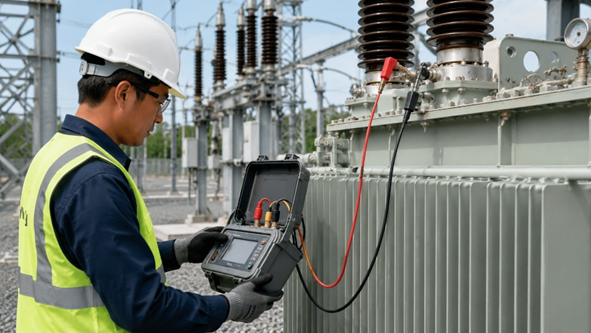

Tan Delta (tan δ), atau sering disebut Dissipation Factor (DF) atau Loss Tangent, adalah metode pengujian yang digunakan untuk mengetahui seberapa besar energi listrik yang hilang di dalam material isolasi ketika diberi tegangan AC.
Secara sederhana:
Tan Delta tidak mengukur apakah isolasi masih mampu menahan tegangan, tetapi mengukur seberapa sehat kualitas isolasi tersebut.
Semakin kecil nilai Tan Delta, semakin sedikit energi yang berubah menjadi panas, sehingga kualitas isolasi masih baik.
Sebaliknya, semakin besar nilai Tan Delta menunjukkan bahwa isolasi mulai mengalami penurunan kualitas akibat:
- penuaan material
- kelembapan (moisture)
- kontaminasi
- oksidasi
- degradasi kimia
- void atau rongga pada isolasi
Analogi yang Mudah Dipahami
Perbedaan antara Insulation Resistance Test dan Tan Delta Test sering membingungkan banyak orang. Padahal keduanya memiliki tujuan yang berbeda. Bayangkan Anda sedang memeriksa kesehatan seseorang.
Pengukuran Insulation Resistance seperti Mengukur Tekanan Darah
Tekanan darah digunakan untuk mengetahui apakah seseorang masih dalam kondisi normal atau sudah mengalami gangguan serius. Jika hasilnya sangat buruk, berarti orang tersebut memang sedang sakit. Namun tekanan darah sering kali masih terlihat normal meskipun di dalam tubuh mulai terjadi penyakit.
Begitu pula dengan Insulation Resistance (IR). IR hanya menunjukkan apakah masih ada jalur bocor yang besar pada isolasi. Nilai IR dapat tetap tinggi walaupun material isolasi sebenarnya sudah mulai menua.
Pengukuran Tan Delta seperti Tes Kolesterol
Seseorang dapat memiliki tekanan darah normal. Namun ketika dilakukan pemeriksaan kolesterol, ternyata pembuluh darahnya mulai mengalami penyumbatan. Artinya penyakit sudah mulai berkembang meskipun gejalanya belum terlihat.
Inilah fungsi Tan Delta. Tan Delta mampu mendeteksi perubahan kecil pada kualitas material isolasi jauh sebelum terjadi kebocoran besar.
Dengan kata lain, IR mengetahui apakah isolasi masih “bisa bekerja”. Sedangkan Tan Delta mengetahui apakah isolasi masih “sehat”.
Mengapa Tan Delta Lebih Sensitif?
Material isolasi ideal seharusnya hanya menyimpan energi listrik seperti sebuah kapasitor. Namun pada kenyataannya selalu ada sedikit energi yang berubah menjadi panas. Ketika isolasi masih baru, energi yang hilang sangat kecil.
Namun ketika isolasi mulai:
- lembap
- kotor
- teroksidasi
- mengalami penuaan
energi yang berubah menjadi panas akan semakin besar.
Tan Delta mengukur perubahan kecil tersebut sehingga mampu mendeteksi degradasi sebelum muncul gangguan besar.

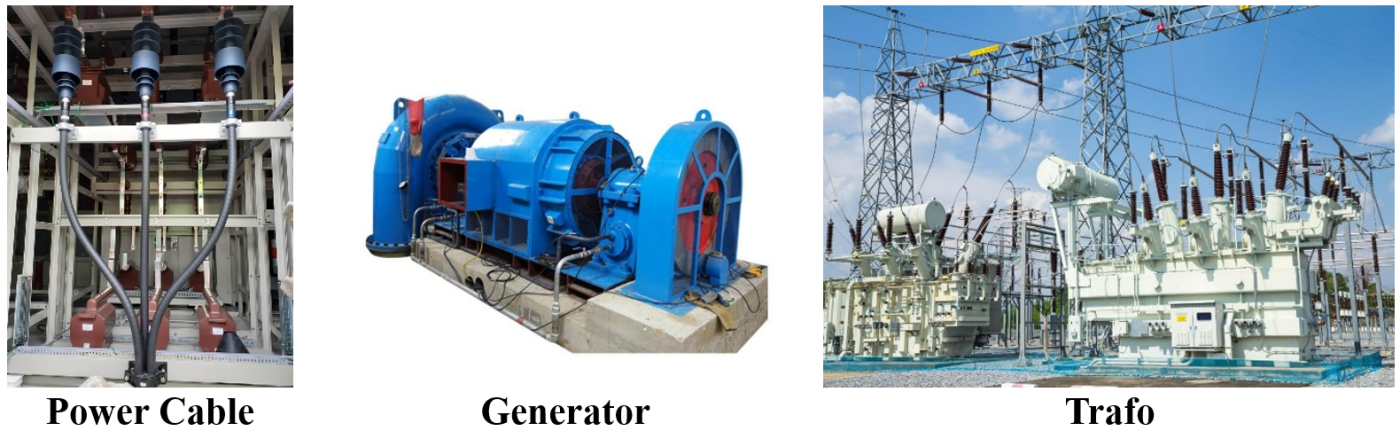

Peralatan Apa Saja yang Dapat Diuji Menggunakan Tan Delta?
Metode ini banyak digunakan pada berbagai aset kelistrikan bertegangan menengah hingga tinggi, antara lain:
- Transformator daya
- Bushing transformator
- Power Cable
- Generator
- Motor tegangan tinggi
- Current Transformer (CT)
- Voltage Transformer (VT/PT)
- GIS dan Switchgear
- Kapasitor daya
Karena hampir seluruh peralatan tersebut menggunakan material isolasi, maka kondisi isolasinya perlu dipantau secara berkala.
Apa Penyebab Nilai Tan Delta Meningkat?
Beberapa faktor yang paling sering menyebabkan kenaikan nilai Tan Delta adalah:
| Penyebab | Dampaknya |
| Moisture | Menambah rugi-rugi dielektrik |
| Kontaminasi | Menurunkan kemampuan isolasi |
| Penuaan material | Struktur molekul isolasi berubah |
| Oksidasi minyak | Loss meningkat |
| Void pada isolasi | Medan listrik menjadi tidak merata |
| Overheating | Mempercepat degradasi isolasi |
Semakin banyak faktor tersebut terjadi, biasanya nilai Tan Delta akan semakin besar.

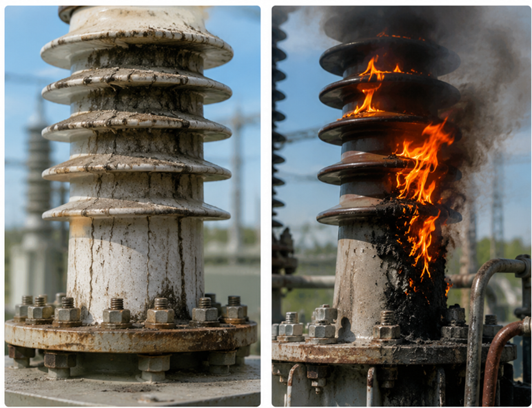

Mengapa Tan Delta Penting dalam Predictive Maintenance?
Peralatan listrik bernilai tinggi seperti transformator atau generator tidak mungkin diganti hanya karena faktor usia. Yang lebih penting adalah mengetahui kondisi aktual isolasinya.
Dengan melakukan pengujian Tan Delta secara berkala, perusahaan dapat:
- mendeteksi penurunan kualitas isolasi sejak dini
- merencanakan perawatan sebelum terjadi kegagalan
- mengurangi risiko pemadaman akibat kerusakan mendadak
- memperpanjang umur pakai aset
- mengurangi biaya perbaikan darurat
Karena alasan inilah Tan Delta menjadi salah satu pengujian utama dalam program Condition Based Maintenance (CBM) dan Predictive Maintenance.
Kesimpulan
Isolasi yang baik merupakan fondasi utama keandalan sistem kelistrikan. Sayangnya, kerusakan isolasi sering kali berkembang secara perlahan dan tidak dapat dikenali melalui inspeksi visual.
Pengujian Insulation Resistance tetap penting untuk mengetahui apakah masih terdapat kebocoran arus yang signifikan. Namun, untuk menilai kesehatan material isolasi dan mendeteksi degradasi pada tahap awal, Tan Delta memberikan informasi yang lebih sensitif.
Dengan memahami kedua metode ini sebagai pemeriksaan yang saling melengkapi bukan saling menggantikan, engineer dapat membuat keputusan pemeliharaan yang lebih tepat dan mengurangi risiko kegagalan peralatan di masa mendatang.
Jika Anda memiliki pertanyaan lebih lanjut atau ingin mengetahui lebih dalam mengenai tan delta atau jasa ukur kelistrikan, Radius Allkindo Electric siap membantu Anda. Hubungi kami sekarang melalui tombol WhatsApp di pojok kanan bawah dan dapatkan solusi terbaik untuk kebutuhan pengujian komponen listrik Anda!
Author: Raka Abi Affan Arifin
