Listrik merupakan tulang punggung dunia modern. Hampir seluruh aktivitas industri, gedung komersial, pusat data, hingga fasilitas publik bergantung pada sistem kelistrikan yang andal dan beroperasi tanpa gangguan. Setiap hari, jaringan listrik bekerja secara terus-menerus untuk memastikan proses produksi berjalan lancar, peralatan beroperasi dengan baik, dan kebutuhan energi dapat terpenuhi.
Namun, di balik aliran listrik yang terlihat stabil, terdapat ancaman tersembunyi yang sering kali tidak terlihat secara kasat mata, yaitu Partial Discharge (PD). Fenomena ini kerap menjadi penyebab awal kerusakan pada sistem isolasi peralatan listrik tegangan menengah dan tegangan tinggi. Jika tidak dideteksi sejak dini, Partial Discharge dapat berkembang menjadi kerusakan serius yang berujung pada kegagalan peralatan, downtime operasional, hingga kerugian finansial yang besar.
Oleh karena itu, pemahaman mengenai Partial Discharge dan metode pendeteksiannya menjadi sangat penting, terutama bagi perusahaan yang mengandalkan sistem kelistrikan bertegangan tinggi di atas 3 kV.
Apa Itu Partial Discharge?

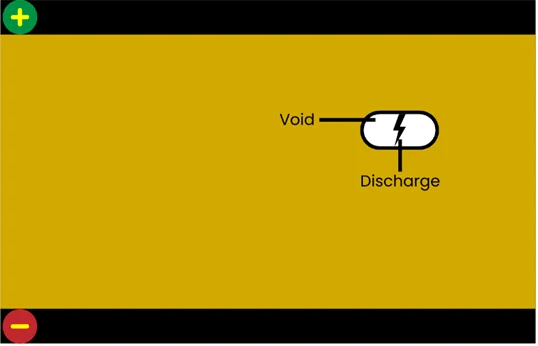

Partial Discharge atau PD adalah fenomena pelepasan muatan listrik sebagian yang terjadi pada area tertentu di dalam sistem isolasi, tanpa menyebabkan kegagalan isolasi secara menyeluruh pada saat itu juga. Pelepasan muatan ini biasanya terjadi pada celah udara, retakan kecil, rongga dalam material isolasi, atau pada permukaan isolasi yang mengalami degradasi.
Fenomena PD banyak ditemukan pada berbagai peralatan listrik tegangan tinggi seperti:
- Transformator
- Switchgear
- Gas Insulated Switchgear (GIS)
- Kubikel
- Kabel daya (power cable)
- Motor listrik tegangan menengah dan tinggi
- Generator
Meskipun energi yang dilepaskan dalam setiap kejadian PD relatif kecil, pelepasan yang terjadi secara berulang dan terus-menerus dapat mempercepat kerusakan material isolasi. Seiring waktu, kondisi ini dapat berkembang menjadi kegagalan isolasi yang lebih besar dan mengakibatkan gangguan pada sistem kelistrikan.
Mengapa Partial Discharge Bisa Terjadi?
Pada dasarnya, Partial Discharge terjadi ketika medan listrik pada suatu titik melebihi kemampuan material isolasi untuk menahan tegangan. Kondisi tersebut dapat dipicu oleh berbagai faktor, antara lain:
1. Penuaan Isolasi
Seiring bertambahnya usia peralatan, material isolasi akan mengalami penurunan kualitas. Paparan panas, tegangan tinggi secara terus-menerus, kelembaban, serta faktor lingkungan lainnya dapat menyebabkan isolasi menjadi rapuh dan lebih rentan terhadap terjadinya PD.
2. Cacat Produksi atau Desain
Ketidaksempurnaan dalam proses manufaktur dapat menghasilkan gelembung udara, rongga kecil, retakan mikro, atau cacat lainnya pada material isolasi. Area-area inilah yang sering menjadi titik awal terjadinya Partial Discharge.
3. Kontaminasi dan Kelembaban
Masuknya debu, kotoran, minyak, atau kelembaban ke dalam sistem dapat menciptakan jalur konduktif yang tidak diinginkan. Akibatnya, distribusi medan listrik menjadi tidak merata dan meningkatkan risiko terjadinya PD.
4. Sambungan yang Tidak Sempurna
Koneksi kabel atau sambungan yang longgar dapat menimbulkan percikan listrik kecil yang terus berulang. Kondisi ini dapat memicu munculnya Partial Discharge dan mempercepat kerusakan isolasi di area sekitar sambungan.
5. Kerusakan Mekanis
Getaran, benturan, atau tekanan mekanis selama operasi dapat menyebabkan kerusakan fisik pada sistem isolasi. Retakan atau celah yang terbentuk akibat kerusakan tersebut dapat menjadi lokasi terjadinya Partial Discharge.
Dampak Partial Discharge terhadap Sistem Kelistrikan
Meski sering kali tidak langsung menyebabkan kegagalan sistem, PD yang berlangsung dalam jangka panjang dapat memberikan dampak yang sangat serius.
Degradasi Isolasi
Pelepasan muatan yang terus terjadi akan mengikis material isolasi secara perlahan. Akibatnya, kemampuan isolasi dalam menahan tegangan akan semakin menurun.
Kerusakan Peralatan
Jika dibiarkan tanpa penanganan, Partial Discharge dapat menyebabkan kegagalan total pada peralatan seperti transformator, switchgear, GIS, maupun kabel daya. Biaya perbaikan atau penggantian peralatan tersebut umumnya sangat tinggi.
Downtime Operasional
Gangguan yang disebabkan oleh kerusakan isolasi dapat menghentikan proses produksi atau operasional perusahaan secara tiba-tiba. Downtime yang tidak direncanakan sering kali menyebabkan kerugian yang jauh lebih besar dibanding biaya inspeksi preventif.
Risiko Kebakaran dan Ledakan

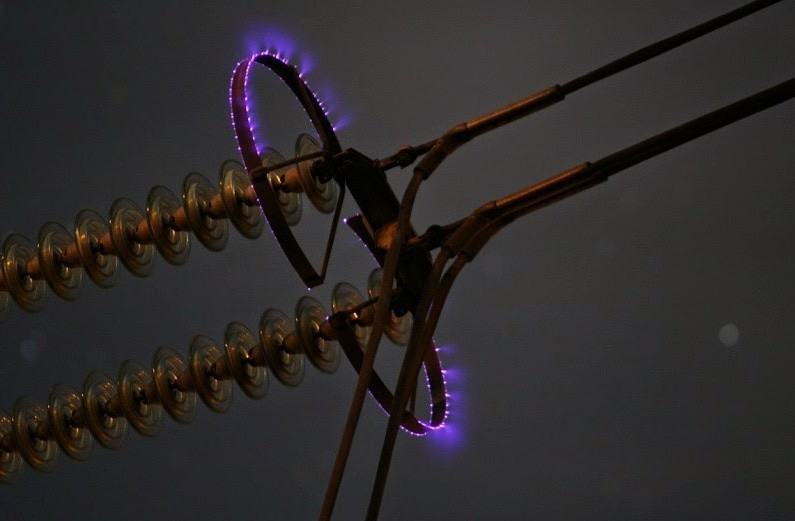

Dalam kondisi tertentu, energi yang dihasilkan dari aktivitas PD dapat memicu pemanasan lokal, percikan listrik, bahkan flashover yang berpotensi menyebabkan kebakaran atau ledakan pada sistem kelistrikan.
Pentingnya Melakukan Partial Discharge Test
Untuk mengetahui kondisi kesehatan isolasi suatu peralatan listrik, diperlukan pengujian yang dikenal sebagai Partial Discharge Test atau PD Test.
Pengujian ini bertujuan untuk mendeteksi adanya aktivitas pelepasan muatan listrik pada tahap awal sebelum berkembang menjadi kerusakan yang lebih serius. Dengan melakukan PD Test secara berkala, tim maintenance dapat mengidentifikasi titik-titik kritis dan mengambil tindakan perbaikan sebelum terjadi gangguan operasional.

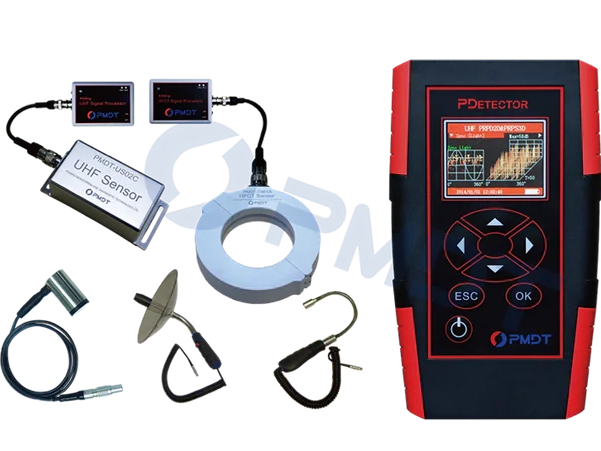

Pengujian Partial Discharge dapat dilakukan menggunakan PMDT PDetector Kit, sebuah perangkat yang dirancang khusus untuk mendeteksi aktivitas PD pada berbagai jenis peralatan listrik tegangan tinggi.
Sensor yang Digunakan pada PMDT PDetector
PMDT PDetector mendeteksi aktivitas PD menggunakan berbagai jenis sensor yang dapat disesuaikan dengan objek pengujian, antara lain:
- Ultra High Frequency (UHF)
- Acoustic Emission (AE)
- Ultrasonic
- High Frequency Current Transformer (HFCT)
- Transient Earth Voltage (TEV)
Setiap sensor memiliki karakteristik dan aplikasi yang berbeda tergantung jenis peralatan yang akan diperiksa.
Pendeteksian Partial Discharge pada GIS Menggunakan Sensor AE
Salah satu metode yang banyak digunakan untuk mendeteksi Partial Discharge pada Gas Insulated Switchgear (GIS) adalah menggunakan Acoustic Emission (AE) Sensor.
Sensor AE bekerja pada rentang frekuensi sekitar 20 kHz hingga 300 kHz. Ketika terjadi Partial Discharge di dalam GIS, gas SF₆ akan mengalami ionisasi lokal yang menghasilkan gelombang akustik berfrekuensi tinggi. Gelombang tersebut kemudian merambat melalui struktur logam GIS.
Sensor AE akan menangkap gelombang akustik tersebut dan mengubahnya menjadi sinyal listrik yang kemudian diperkuat, difilter, dan dianalisis oleh perangkat PMDT PDetector.
Melalui analisis pola sinyal yang diperoleh, teknisi dapat:
- Mendeteksi keberadaan Partial Discharge
- Mengetahui tingkat keparahan aktivitas PD
- Mengidentifikasi potensi kerusakan isolasi
- Menentukan tindakan maintenance yang diperlukan
Keunggulan metode ini adalah kemampuannya mendeteksi gejala awal kerusakan tanpa perlu membongkar peralatan, sehingga inspeksi dapat dilakukan dengan lebih cepat dan efisien.
Kesimpulan
Partial Discharge merupakan salah satu indikator paling penting dalam menilai kondisi kesehatan isolasi pada sistem kelistrikan tegangan tinggi. Meskipun sering kali tidak terlihat dan tidak langsung menyebabkan kegagalan, aktivitas PD yang berlangsung terus-menerus dapat mempercepat degradasi isolasi, merusak peralatan, menyebabkan downtime operasional, hingga meningkatkan risiko kebakaran.
Melalui pengujian dan monitoring secara berkala menggunakan PMDT PDetector, potensi kerusakan dapat dideteksi sejak dini sehingga tindakan perbaikan dapat dilakukan sebelum terjadi gangguan yang lebih serius.
