Pengisi daya kendaraan listrik (Electric Vehicle / EV) merupakan pahlawan tanpa tanda jasa di balik masa depan yang berkelanjutan dalam menggantikan mesin pembakaran internal dengan kendaraan listrik. Fast charger, yang juga dikenal sebagai DC charger, telah mengambil posisi penting dalam industri, terutama karena kapasitas baterai kendaraan listrik terus meningkat. Peningkatan signifikan pada kemampuan baterai tersebut juga meningkatkan kebutuhan akan EV fast charger, karena pengisi daya konvensional (AC) akan memerlukan waktu yang terlalu lama untuk melakukan pengisian.
Fast charger (DC charger) berbeda dari charger biasa (AC charger) dalam pendekatan konversi dayanya, di mana proses ini dilakukan di luar kendaraan, yaitu di dalam unit charger itu sendiri. Metode yang khas ini menghasilkan tegangan dan arus yang lebih tinggi, sehingga dapat mempercepat waktu pengisian kendaraan listrik secara signifikan. Waktu pengisian yang lebih cepat ini menjadikan fast charger sebagai pilihan yang lebih ideal untuk digunakan di fasilitas publik.
Dalam proses konversi daya yang terjadi di dalam EV fast charger, kehilangan daya (power loss) tidak dapat dihindari. Oleh karena itu, dalam artikel ini kita akan membahas mengenai pengukuran efisiensi daya EV fast charger secara langsung di lokasi (on-site) serta peralatan yang diperlukan untuk melakukan pengukuran tersebut.
Tujuan Pengukuran
Saat memasang EV fast charger, efisiensi konversi daya yang tinggi berarti kehilangan energi yang lebih kecil. Sebagai contoh, jika spesifikasi charger menyatakan bahwa efisiensi konversi dayanya adalah 95%, maka hal ini berarti 95% daya AC yang disuplai dari jaringan listrik dikonversi menjadi daya DC untuk proses pengisian kendaraan listrik.
Namun, dalam beberapa kasus, meskipun spesifikasi fast EV charger menunjukkan efisiensi sebesar 95% secara teori, hasil pengukuran di lapangan (on-site) bisa menunjukkan nilai yang berbeda. Sebagai contoh, jika hasil pengukuran efisiensi daya di lapangan hanya 70%, maka artinya 30% daya terbuang selama proses konversi.
Hal ini akan menyebabkan waktu pengisian kendaraan menjadi lebih lama bagi pengguna, sekaligus meningkatkan biaya listrik secara signifikan bagi pemilik EV charger. Kondisi ini tentu merugikan baik bagi konsumen maupun pemilik charger.
Oleh karena itu, pengukuran efisiensi konversi daya secara langsung di lapangan (on-site) sangat penting untuk memastikan bahwa EV charger bekerja sesuai dengan spesifikasi yang ditetapkan oleh produsen. Selain itu, pengukuran ini juga dapat menjadi bukti bahwa charger yang dipilih oleh pemilik merupakan investasi yang tepat dan efisien.
Contoh pengukuran efisiensi EV fast charger on-site
Metode pengukuran dapat berbeda di setiap negara atau tergantung pada pihak instalator charger, namun berikut adalah contoh bagaimana pengukuran efisiensi konversi daya pada fast EV charger dilakukan secara on-site (di lapangan) oleh salah satu mitra Hioki.

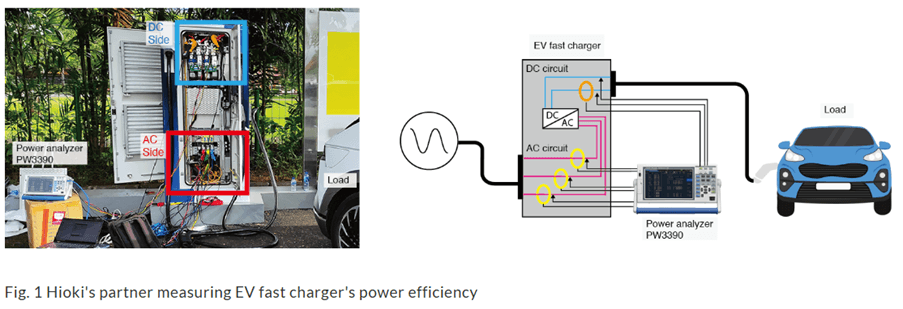

Selama proses instalasi, sebuah kendaraan listrik (EV) digunakan sebagai beban (load) dan diisi dayanya menggunakan charger tersebut. Power analyzer dari Hioki digunakan untuk merekam data pengukuran. Gambar 1 menunjukkan contoh bagaimana koneksi pengukuran dilakukan.
Untuk melakukan pengukuran, penutup (housing) fast charger dibuka terlebih dahulu. Selanjutnya dilakukan koneksi antara panel rangkaian pada charger dengan instrumen pengukuran, baik pada sisi jaringan listrik (tiga fasa AC) maupun pada sisi keluaran DC hasil konversi.
Durasi pengukuran dapat bervariasi, biasanya berkisar antara 15 menit hingga satu jam, tergantung pada jenis kendaraan serta tingkat pengisian baterai (State of Charge / SOC) pada kendaraan tersebut.
HIOKI Solusi Pengukuran Efisiensi Daya Secara Langsung Pada EV Fast Charger

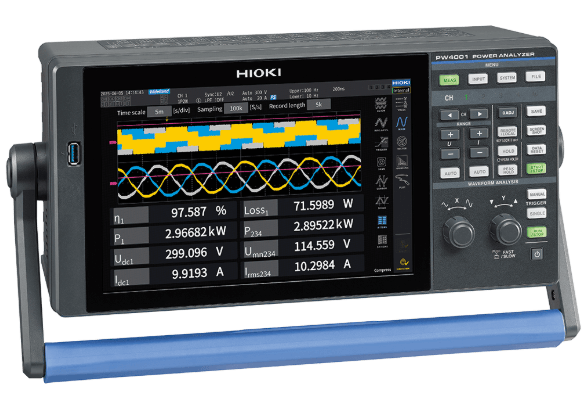

Untuk melakukan pengukuran efisiensi langsung di lapangan pada EV fast charger, Hioki merekomendasikan Power Analyzer Hioki PW4001

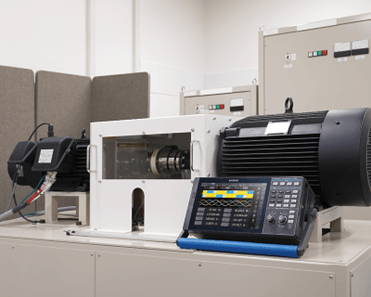

Power Analyzer Hioki PW4001 merupakan power analyzer berpresisi tinggi yang dirancang untuk analisis sistem tenaga listrik modern, termasuk aplikasi pada EV charger, inverter, motor drive, dan sistem energi terbarukan.
Instrumen ini mampu melakukan pengukuran berbagai parameter listrik secara simultan dengan tingkat akurasi yang tinggi, sehingga sangat cocok digunakan oleh engineer dalam melakukan analisis performa EV fast charger.
Fitur Utama Power Analyzer Hioki PW4001
Beberapa fitur teknis yang membuat Power Analyzer Hioki PW4001 sangat menarik bagi para engineer antara lain:
A. Pengukuran Multi-Channel
Power Analyzer Hioki PW4001 mampu melakukan pengukuran hingga 4 channel secara simultan, memungkinkan engineer memonitor sisi input AC dan output DC dalam waktu yang bersamaan.
B. Akurasi Pengukuran Tinggi
Instrumen ini memiliki tingkat akurasi yang sangat tinggi untuk pengukuran parameter listrik seperti:
- Tegangan (Voltage)
- Arus (Current)
- Daya aktif (Active Power)
- Daya reaktif (Reactive Power)
- Faktor daya (Power Factor)
- Efisiensi daya (Efficiency)
Akurasi yang tinggi sangat penting dalam pengujian efisiensi sistem konversi daya seperti pada EV fast charger.
C. Analisis Harmonisa dan Distorsi
Power Analyzer Hioki PW4001 mampu melakukan analisis harmonic distortion yang sering muncul pada sistem power electronics. Analisis ini membantu engineer memahami kualitas daya pada sisi input maupun output charger.
D. Pengukuran Efisiensi Secara Langsung

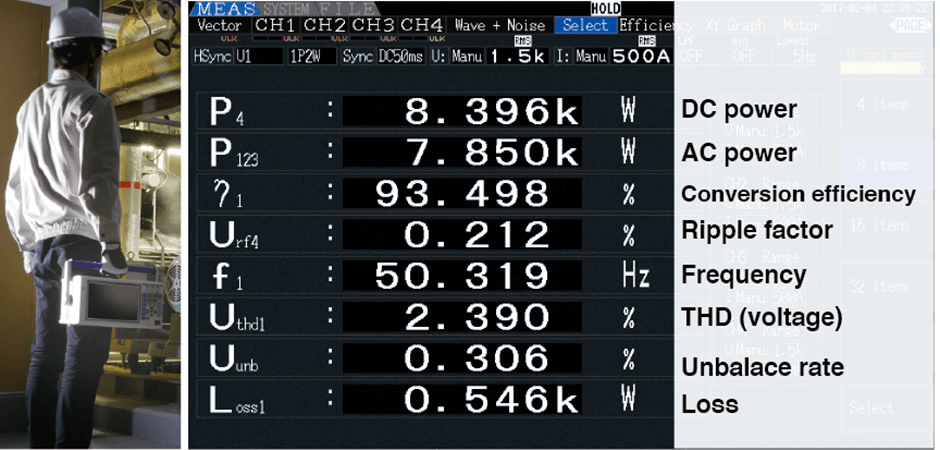

Dengan konfigurasi pengukuran yang tepat, Power Analyzer Hioki PW4001 dapat menghitung efisiensi konversi daya secara real-time dengan membandingkan daya input dan daya output sistem.
E. Data Logging dan Analisis Mendala
Power Analyzer Hioki PW4001 dilengkapi dengan fitur data logging, sehingga engineer dapat merekam data pengukuran dalam jangka waktu tertentu untuk analisis performa charger secara lebih mendalam.
Penutup
Seiring dengan meningkatnya perhatian terhadap kendaraan listrik (EV) dari perspektif perlindungan lingkungan, efisiensi daya pada fast charger menjadi salah satu kriteria pengukuran dan evaluasi yang sangat penting serta tidak dapat diabaikan untuk mendorong penggunaan EV yang lebih luas.
Power Analyzer Hioki PW4001 beserta sensor clamp-nya merupakan perangkat pengukuran yang sangat ideal untuk melakukan pengukuran EV fast charger secara on-site (di lapangan). Hal ini didukung oleh portabilitas yang tinggi, performa pengukuran listrik yang akurat, serta kemudahan dalam pembuatan laporan hasil pengukuran.
Untuk informasi produk lebih lanjut, silakan kunjungi halaman produk Power Analyzer Hioki PW4001 atau hubungi spesialis kami untuk mendapatkan penjelasan yang lebih detail.
