Ketika mendengar istilah pengukuran kabel, sebagian besar orang mungkin langsung berpikir tentang resistance atau tahanan kabel. Tinggal hubungkan multimeter, ukur nilai Ω, lalu selesai.
Tapi, apakah sesederhana itu?
Untuk aplikasi tertentu, terutama yang melibatkan AC, sinyal frekuensi tinggi, komunikasi, elektronik, power supply, hingga sistem dengan switching frequency tinggi, resistance saja belum cukup untuk menggambarkan karakteristik sebuah kabel.
Di sinilah kita mulai mengenal istilah impedansi dan menariknya, pengukuran impedansi kabel ternyata bisa dilakukan menggunakan LCR Meter.

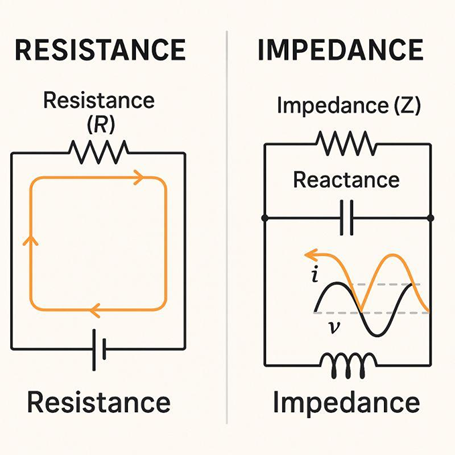

Resistance ≠ Impedansi
Sebelum masuk lebih jauh, kita sederhanakan terlebih dahulu. Resistance (R) adalah hambatan listrik terhadap aliran arus. Nilainya biasanya dinyatakan dalam Ohm (Ω). Sedangkan impedansi (Z) menggambarkan hambatan total suatu rangkaian terhadap arus AC.
Secara sederhana:
Impedansi = Resistance + pengaruh reaktif dari Induktansi dan Kapasitansi
Karena itu, impedansi tidak hanya memiliki nilai besarannya, tetapi juga memiliki karakter sudut fasa. Pada pengukuran LCR Meter, parameter yang dapat diamati antara lain:
- Z → Impedansi
- R / Rdc → Resistance atau DC resistance
- X → Reactance
- θ → Phase angle
- L → Induktansi
- C → Kapasitansi
Hioki IM3536 sendiri dapat mengukur berbagai parameter seperti Z, Y, θ, X, G, B, Q, Rdc (DC resistance) dan parameter lainnya.
Jadi, ketika kita berbicara mengenai karakteristik kabel, pertanyaannya bukan hanya:
“Berapa Ohm resistance kabel ini?”
Tetapi juga:
“Bagaimana karakteristik kabel ini ketika diberikan sinyal AC pada frekuensi tertentu?”
Kenapa Kabel Bisa Memiliki Impedansi?
Secara sederhana, kabel terdiri dari konduktor yang memiliki panjang tertentu dan dipisahkan oleh material isolasi.
Kondisi tersebut membuat kabel memiliki karakteristik listrik yang tidak hanya berupa resistance.
Ada tiga komponen yang perlu diperhatikan:
Resistance (R)
Dipengaruhi oleh material konduktor, luas penampang, panjang kabel, dan temperatur.
Inductance (L)
Muncul karena medan magnet yang terbentuk ketika arus mengalir melalui konduktor.
Capacitance (C)
Muncul karena adanya dua konduktor yang dipisahkan oleh material isolasi.
Ketiga karakteristik tersebut kemudian berkontribusi terhadap impedansi kabel.
Itulah alasan mengapa dua kabel dengan resistance DC yang hampir sama belum tentu memiliki karakteristik impedansi yang sama ketika digunakan pada kondisi AC atau frekuensi tertentu.
Lalu, Kapan Pengukuran Impedansi Kabel Menjadi Penting?
Tidak semua kabel harus dianalisis menggunakan LCR Meter. Untuk kabel power sederhana pada aplikasi frekuensi rendah, pengukuran resistance dan insulation resistance mungkin sudah cukup untuk kebutuhan tertentu. Namun, pengukuran impedansi menjadi lebih menarik ketika kita berhadapan dengan aplikasi seperti:
- Kabel untuk rangkaian elektronik
- Kabel pada power supply dan converter
- Kabel dengan sinyal AC
- High-speed signal
- Kabel komunikasi
- Evaluasi karakteristik kabel berdasarkan frekuensi
- R&D dan pengembangan produk
- Quality control dan production testing
Terutama ketika performa sistem sangat dipengaruhi oleh frekuensi sinyal.
Mengapa Frekuensi Pengukuran Penting?
Ini bagian yang sering terlewat. Bayangkan kita mengukur sebuah kabel pada 100 Hz, kemudian mengukurnya lagi pada 100 kHz. Apakah hasilnya pasti sama? Belum tentu.
Karena karakteristik reaktif dari komponen L dan C dipengaruhi oleh frekuensi.
Secara sederhana:
Xₗ = 2πfL
Sedangkan:
Xc = 1 / (2πfC)
Artinya, perubahan frekuensi dapat mengubah kontribusi induktansi dan kapasitansi terhadap impedansi. Jadi, pengukuran impedansi sebenarnya bukan hanya “Berapa nilai impedansinya?” Tetapi juga, “Berapa nilai impedansinya pada frekuensi berapa?” Inilah salah satu alasan mengapa LCR Meter sangat menarik untuk digunakan dalam evaluasi karakteristik kabel.
Bagaimana Cara Mengukur Impedansi Kabel?
Secara konsep, prosesnya cukup sederhana.
1. Tentukan objek yang akan diuji
Tentukan terlebih dahulu kabel atau bagian kabel yang ingin dianalisis.
Panjang kabel juga perlu diperhatikan karena karakteristik listrik kabel dapat berubah terhadap panjang.
2. Tentukan parameter pengukuran
Apakah ingin mengetahui:
- Impedansi (Z)?
- Resistance?
- Inductance?
- Capacitance?
- Phase angle?
Parameter tersebut dapat disesuaikan dengan kebutuhan analisis.
3. Tentukan frekuensi pengujian
Ini sangat penting.
Misalnya kita ingin mengetahui karakteristik kabel pada:
1 kHz → 10 kHz → 100 kHz → 1 MHz
Dengan melakukan pengukuran pada beberapa titik frekuensi, kita tidak hanya mendapatkan satu angka, tetapi dapat melihat bagaimana karakteristik kabel berubah terhadap frekuensi.
4. Lakukan compensation
Pada pengukuran impedansi yang relatif kecil, kontribusi dari kabel pengukuran dan fixture dapat memengaruhi hasil.
Karena itu, proses seperti open/short compensation menjadi penting.
Tujuannya adalah meminimalkan pengaruh dari sistem pengukuran sehingga hasil yang diperoleh lebih merepresentasikan DUT atau kabel yang sedang diuji.
Hioki IM3536 menyediakan fungsi open/short compensation, termasuk compensation untuk konfigurasi kabel pengukuran.
5. Hubungkan kabel menggunakan konfigurasi pengukuran yang sesuai
Untuk pengukuran impedansi dengan tingkat akurasi yang lebih tinggi, konfigurasi koneksi menjadi sangat penting.
Kesalahan koneksi, panjang kabel pengukuran, stray capacitance, dan kontak yang kurang baik dapat memengaruhi hasil.

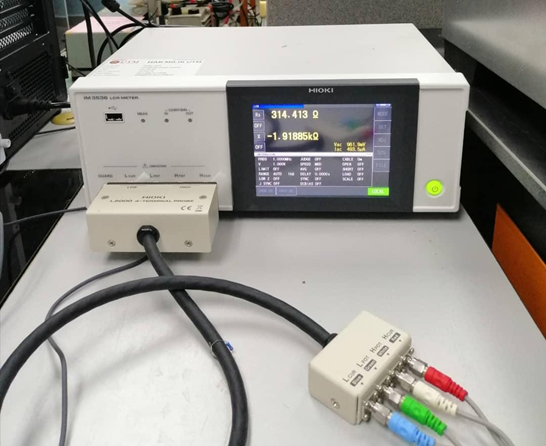

Pada IM3536, Hioki juga menyediakan metode pengukuran empat terminal-pair untuk membantu pengukuran impedansi dengan lebih baik, terutama pada nilai impedansi rendah.
Kenapa Tidak Cukup Menggunakan Multimeter? Pertanyaan ini cukup masuk akal. Multimeter sangat baik untuk mengukur resistance DC. Misalnya kita mengukur sebuah kabel dan mendapatkan, R = 0,25 Ω Informasi tersebut berguna. Tetapi kita belum mengetahui bagaimana kabel tersebut berperilaku ketika diberikan sinyal AC pada frekuensi tertentu.
Dengan LCR Meter, kita dapat melihat parameter seperti:
Z = … Ω
θ = …°
Rdc = … Ω
L = … H
C = … F
Sehingga karakteristik kabel dapat dianalisis lebih lengkap.
Dengan kata lain:
Multimeter membantu menjawab “berapa tahanannya?”
Sedangkan:
LCR Meter dapat membantu menjawab “bagaimana karakteristik impedansinya terhadap frekuensi?”
Lalu, Apa Hubungannya dengan Kualitas Kabel?
Misalnya sebuah perusahaan sedang melakukan quality control terhadap kabel. Secara visual, dua produk terlihat sama seperti, diameter, panjang, jenis konektor dan bahkan resistance DC-nya juga hampir sama. Namun ketika dilakukan pengukuran impedansi terhadap frekuensi, ternyata karakteristiknya berbeda. Di sinilah pengukuran impedansi dapat memberikan informasi tambahan yang tidak terlihat hanya dari pengukuran resistance DC. Karena itu, pengukuran LCR dapat digunakan sebagai salah satu metode characterization, R&D, troubleshooting, maupun quality control, tergantung kebutuhan aplikasinya.
Mengenal HIOKI IM3536
Untuk kebutuhan pengukuran yang lebih serius, salah satu instrumen yang dapat digunakan adalah HIOKI IM3536 LCR Meter.
IM3536 bukan sekadar alat untuk mengukur nilai L, C, dan R.

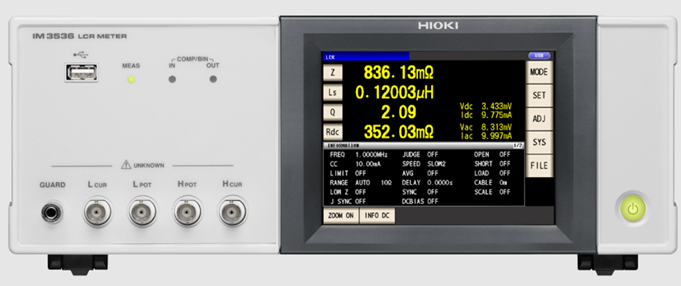

Instrumen ini dapat melakukan pengukuran impedance (Z) dan berbagai parameter lainnya dengan rentang frekuensi DC dan 4 Hz hingga 8 MHz. Hioki juga mencantumkan basic accuracy representatif hingga ±0,05% rdg. serta kemampuan pengukuran yang dijamin mulai dari rentang rendah, bergantung pada kondisi pengukuran.
Untuk aplikasi yang membutuhkan evaluasi berdasarkan frekuensi, rentang hingga 8 MHz memberikan fleksibilitas yang cukup luas.
Menariknya lagi, HIOKI IM3536 memiliki kemampuan continuous measurement, sehingga beberapa kondisi pengukuran dapat disimpan dan dijalankan secara berurutan. Fitur ini dapat membantu ketika engineer ingin melakukan evaluasi karakteristik suatu sample pada beberapa kondisi pengujian.
Bukan Hanya Untuk Kabel
Walaupun artikel ini membahas kabel, sebenarnya aplikasi LCR Meter jauh lebih luas.

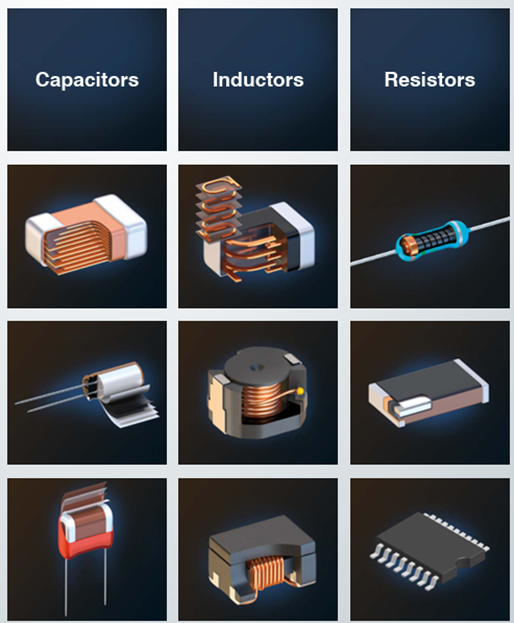

IM3536 dapat digunakan untuk mengevaluasi berbagai komponen dan karakteristik listrik seperti:
- Induktor
- Kapasitor
- Coil
- Power supply components
- Electronic components
- Kabel dan wiring tertentu
- Material atau sample yang membutuhkan karakterisasi impedansi
Rentang frekuensi yang luas membuat pengujian dapat disesuaikan dengan kebutuhan aplikasi dan kondisi aktual yang ingin disimulasikan.
Jadi, kalau kebutuhan Anda bukan sekadar mengetahui resistance, tetapi ingin memahami karakteristik listrik suatu objek terhadap frekuensi, LCR Meter bisa menjadi instrumen yang jauh lebih relevan.
Kesimpulan
Kabel memang memiliki resistance. Tetapi pada aplikasi tertentu, resistance saja belum cukup untuk menggambarkan karakteristik kabel. Ketika frekuensi mulai menjadi faktor penting, kita perlu mempertimbangkan impedance, inductance, capacitance, reactance, dan phase angle. Di sinilah LCR Meter dapat memberikan perspektif yang lebih lengkap. Dengan kemampuan pengukuran DC hingga 8 MHz, berbagai parameter impedance, serta fitur compensation dan continuous measurement, HIOKI IM3536 dapat menjadi salah satu pilihan untuk kebutuhan R&D, characterization, troubleshooting, maupun quality control.
Jadi, pertanyaannya bukan lagi:
“Kabel ini berapa Ohm?”
Tetapi bisa berkembang menjadi:
“Bagaimana karakteristik impedansi kabel ini ketika bekerja pada frekuensi yang sebenarnya?”
Dan terkadang, jawaban dari pertanyaan kedua inilah yang justru membantu kita menemukan masalah yang tidak terlihat dari pengukuran resistance biasa.
