Di era industri modern, hampir semua sistem kelistrikan menggunakan peralatan elektronik berbasis power electronics seperti inverter, VFD, UPS, dan switching power supply. Peralatan ini memang meningkatkan efisiensi sistem, namun di sisi lain dapat menimbulkan gangguan kualitas daya listrik (power quality) yang sering tidak disadari, yaitu harmonic.
Banyak kasus kerusakan peralatan listrik di industri sebenarnya bukan disebabkan oleh beban berlebih, melainkan oleh distorsi harmonic pada sistem listrik.
Untuk mengetahui kondisi sebenarnya dari jaringan listrik, diperlukan alat analisa yang mampu merekam dan menganalisis parameter power quality secara detail, seperti Power Quality Analyzer Hioki PQ3198.
Apa Itu Harmonic dalam Sistem Listrik?
Harmonic adalah komponen frekuensi tambahan yang muncul pada sistem listrik akibat beban non-linear.
Pada sistem listrik ideal, gelombang tegangan dan arus berbentuk sinusoidal murni dengan frekuensi 50 Hz. Namun ketika terdapat beban non-linear, bentuk gelombang tersebut menjadi terdistorsi.
Distorsi ini menghasilkan frekuensi tambahan yang merupakan kelipatan dari frekuensi dasar.
Sebagai contoh:
- Harmonic ke-3 → 150 Hz
- Harmonic ke-5 → 250 Hz
- Harmonic ke-7 → 350 Hz
Semakin tinggi kandungan harmonic, maka kualitas daya listrik akan semakin buruk.
Sumber Harmonic dalam Sistem Industri
Beberapa peralatan yang sering menjadi sumber harmonic antara lain:
1. Variable Frequency Drive (VFD)
Digunakan pada motor industri untuk mengatur kecepatan putaran.
2. Inverter
Digunakan pada sistem energi terbarukan dan kontrol motor.
3. UPS dan Switching Power Supply
Banyak digunakan pada data center dan peralatan elektronik.
4. Lampu LED dan Elektronik Modern
Peralatan ini menggunakan rangkaian switching yang dapat menghasilkan harmonic.
Akibat penggunaan perangkat tersebut, sistem listrik modern semakin rentan terhadap masalah power quality.
Dampak Harmonic terhadap Sistem Kelistrikan
Jika harmonic tidak dianalisis dan dikendalikan, maka dapat menimbulkan berbagai masalah serius seperti:
1. Overheating pada Transformator
Arus harmonic dapat menyebabkan pemanasan berlebih pada transformator.
2. Overload pada Kabel Netral
Harmonic ke-3 dapat menumpuk pada konduktor netral sehingga menyebabkan arus berlebih.
3. Kerusakan Kapasitor Bank
Harmonic dapat menyebabkan resonansi yang merusak kapasitor koreksi faktor daya.
4. Gangguan Proteksi
Relay proteksi dapat bekerja tidak normal karena distorsi gelombang.
5. Penurunan Efisiensi Sistem
Distorsi harmonic meningkatkan losses pada jaringan listrik.
Masalah ini sering terjadi tanpa disadari karena tidak terlihat secara langsung pada pengukuran biasa.
Mengapa Analisa Harmonic Sangat Penting?
Analisa harmonic diperlukan untuk:
- Mengetahui tingkat distorsi tegangan dan arus
- Mengidentifikasi sumber gangguan power quality
- Mencegah kerusakan peralatan listrik
- Mengoptimalkan efisiensi sistem tenaga listrik
Standar internasional seperti International Electrotechnical Commission dan IEEE juga telah menetapkan batasan distorsi harmonic pada sistem listrik.
Jika nilai THD (Total Harmonic Distortion) terlalu tinggi, maka sistem listrik perlu dilakukan perbaikan.
Solusi Analisa Power Quality dengan Power Quality Analyzer
Untuk menganalisis harmonic secara akurat, teknisi membutuhkan alat yang dapat merekam berbagai parameter listrik secara detail.

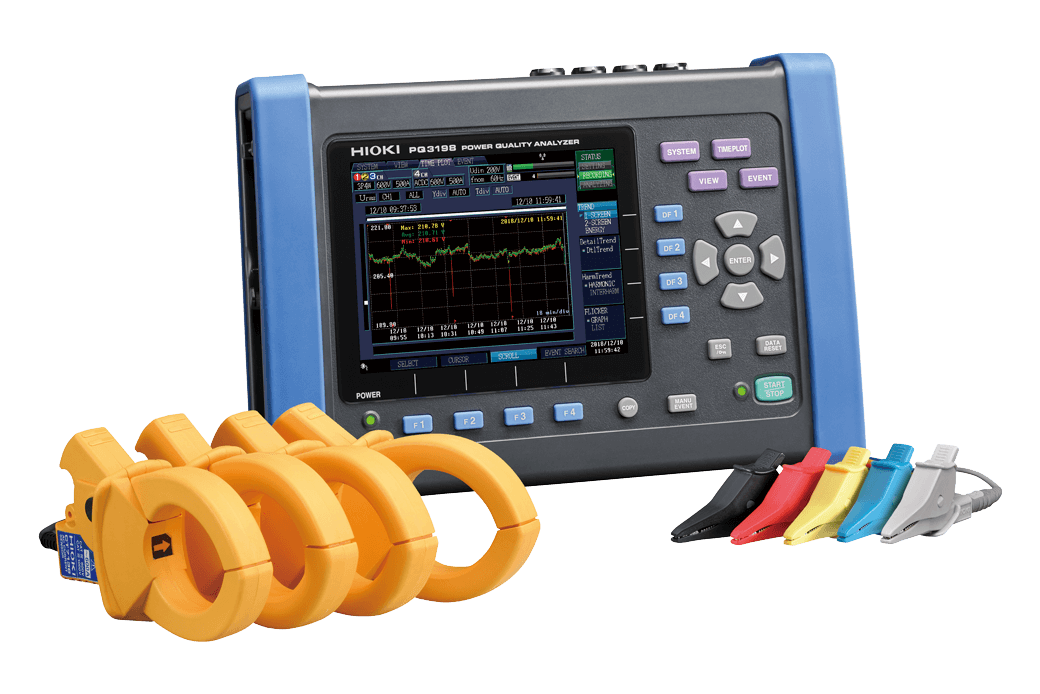

Salah satu alat yang banyak digunakan dalam analisa power quality adalah Power Quality Analyzer Hioki PQ3198.
Alat ini mampu merekam berbagai parameter kelistrikan secara simultan sehingga memudahkan proses investigasi gangguan listrik.
Fitur Utama Power Quality Analyzer Hioki PQ3198
Power quality analyzer Power Quality Analyzer Hioki PQ3198 memiliki berbagai fitur yang sangat membantu dalam analisa sistem tenaga listrik.
1. Analisa Harmonic Detail
Alat ini dapat mengukur harmonic hingga orde tinggi, sehingga memberikan gambaran lengkap kondisi distorsi gelombang listrik.
2. Pengukuran Total Harmonic Distortion (THD)
THD digunakan untuk mengetahui tingkat distorsi tegangan dan arus dalam sistem.
3. Monitoring Power Quality Secara Real-Time
Teknisi dapat memantau kondisi jaringan listrik secara langsung selama proses pengukuran.
4. Data Logging Jangka Panjang
Alat dapat merekam parameter listrik dalam periode waktu yang lama untuk analisa tren gangguan.
5. Analisa Event dan Transient
Mampu merekam gangguan seperti:
- voltage sag
- voltage swell
- interruption
- transient spike
6. Pengukuran Parameter Listrik Lengkap
Termasuk:
- Tegangan
- Arus
- Daya aktif
- Daya reaktif
- Faktor daya
- Frekuensi
7. Tampilan Waveform dan Vector Diagram
Memudahkan teknisi melihat bentuk gelombang dan hubungan fasa dalam sistem.
8. Penyimpanan Data Besar
Memungkinkan analisa sistem dalam waktu lama tanpa kehilangan data.
Bagaimana Cara Analisa Harmonic?
Proses analisa harmonic biasanya dilakukan melalui beberapa tahapan berikut.

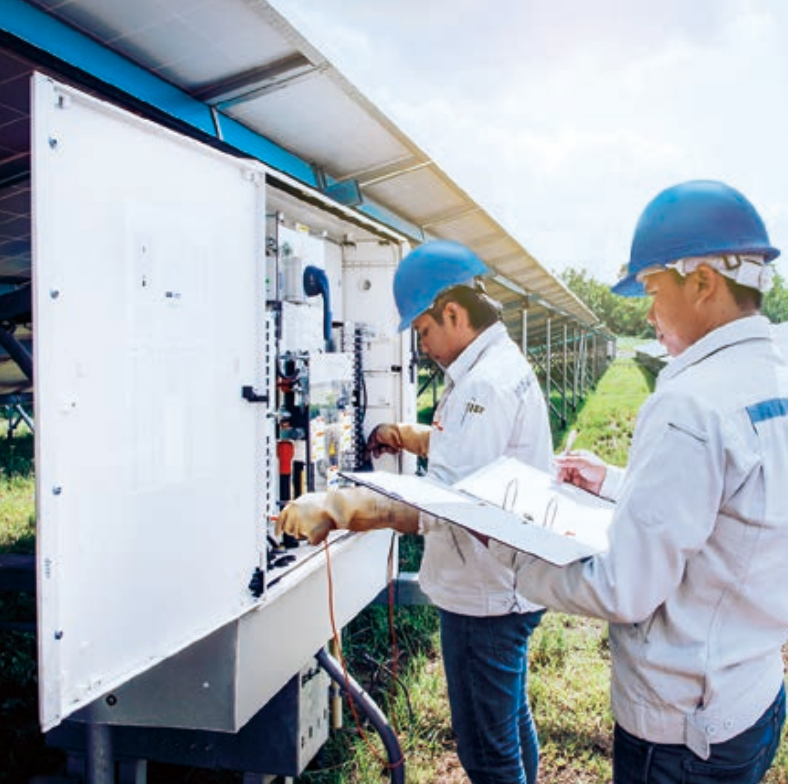

1. Instalasi Alat pada Panel Distribusi
Power quality analyzer seperti Power Quality Analyzer Hioki PQ3198 dipasang pada titik pengukuran seperti:
- panel utama
- panel distribusi
- output transformator
Sensor arus dan probe tegangan dipasang pada sistem listrik.
2. Rekaman Data Power Quality
Alat akan merekam parameter listrik selama periode tertentu, misalnya:
- 24 jam
- 3 hari
- 1 minggu
Hal ini penting untuk mengetahui pola gangguan yang terjadi.
3. Analisa Data Harmonic
Data yang direkam kemudian dianalisis untuk melihat:
- nilai THD tegangan
- nilai THD arus
- orde harmonic dominan
Contoh hasil analisa:
- THD tegangan = 4%
- THD arus = 18%
- harmonic dominan = orde ke-5
Dari data ini dapat diketahui sumber gangguan kemungkinan berasal dari VFD atau inverter.
4. Identifikasi Sumber Gangguan
Dengan melihat pola harmonic, teknisi dapat menentukan sumber distorsi seperti:
- drive motor
- UPS
- converter elektronik
5. Penentuan Solusi
Setelah sumber gangguan ditemukan, beberapa solusi dapat dilakukan seperti:
- pemasangan harmonic filter
- penggunaan reactor
- redesign sistem distribusi
Contoh Kasus di Industri
Sebuah pabrik mengalami masalah transformator sering panas meskipun beban masih di bawah kapasitas.
Setelah dilakukan analisa menggunakan Hioki PQ3198, ditemukan bahwa:
- THD arus mencapai 25%
- harmonic dominan berasal dari beberapa VFD motor produksi
Setelah dipasang harmonic filter, suhu transformator kembali normal dan efisiensi sistem meningkat.
Kesimpulan
Harmonic merupakan salah satu penyebab utama gangguan power quality pada sistem kelistrikan modern. Jika tidak dianalisis dengan baik, distorsi harmonic dapat menyebabkan kerusakan peralatan, penurunan efisiensi, hingga gangguan operasi industri.
Dengan menggunakan alat analisa power quality seperti Hioki PQ3198, teknisi dapat memonitor kondisi jaringan listrik secara detail, mengidentifikasi sumber harmonic, serta menentukan solusi yang tepat untuk meningkatkan kualitas daya listrik.
Analisa harmonic bukan hanya sekadar pengukuran, tetapi merupakan langkah penting untuk memastikan sistem tenaga listrik lebih aman, efisien, dan andal.
