Dunia otomotif tengah mengalami pergeseran besar menuju era elektrifikasi. Kendaraan listrik (Electric Vehicle/EV) kini bukan lagi sekadar konsep futuristik, melainkan realitas yang membentuk ulang cara manusia berpindah dari satu tempat ke tempat lain. Di balik peningkatan pesat adopsi kendaraan listrik, terdapat satu faktor krusial yang sering luput dari perhatian public yaitu pengujian efisiensi energi.
Setiap kendaraan listrik yang dipasarkan harus melewati proses sertifikasi ketat untuk memastikan performa dan konsumsi energinya sesuai dengan standar internasional. Dua di antaranya yang paling diakui secara global adalah WLTP (Worldwide Harmonized Light Vehicle Test Procedure) dan EPA (SAE J1634). Kedua standar ini berfungsi sebagai tolak ukur utama yang menentukan berapa jauh sebuah kendaraan dapat menempuh perjalanan dengan satu kali pengisian daya, serta seberapa efisien energi listrik yang dikonversi menjadi tenaga gerak.
Namun, mengukur efisiensi kendaraan listrik bukan perkara sederhana. Tidak seperti kendaraan berbahan bakar konvensional yang hanya perlu menghitung konsumsi bahan bakar dan emisi gas buang, kendaraan listrik menuntut pengukuran daya listrik yang sangat presisi pada berbagai kondisi dinamis—mulai dari percepatan, pengereman regeneratif, hingga beban bervariasi di sistem motor dan inverter.
Setiap fluktuasi arus dan tegangan sekecil apa pun dapat memengaruhi hasil akhir perhitungan konsumsi energi. Karena itu, akurasi pengukuran menjadi pondasi utama dalam memastikan hasil uji sesuai dengan kenyataan di lapangan dan dapat dipertanggungjawabkan di mata regulator internasional.
Mengenal WLTP & SAE J1634
WLTP (Worldwide Harmonized Light Vehicle Test Procedure) dikembangkan oleh United Nations Economic Commission for Europe (UNECE) untuk menggantikan standar lama NEDC (New European Driving Cycle) yang dianggap tidak lagi merepresentasikan pola mengemudi modern.
WLTP dirancang untuk mencerminkan kondisi berkendara yang lebih realistis kecepatan bervariasi, percepatan dan perlambatan dinamis, serta rentang suhu dan beban kendaraan yang lebih luas.
Dalam konteks kendaraan listrik, WLTP mengukur:
- Konsumsi energi listrik (kWh/100 km)
- Jarak tempuh (range) berdasarkan satu kali pengisian penuh
- Efisiensi sistem powertrain dan inverter
- Respons motor listrik terhadap kondisi transien
Pengujian WLTP dilakukan di atas dynamometer chassis dengan siklus waktu sekitar 30 menit, mencakup empat fase kecepatan: rendah, sedang, tinggi, dan sangat tinggi. Data yang dikumpulkan kemudian dikoreksi terhadap berbagai faktor seperti resistansi aerodinamis dan rolling resistance
Metode EPA (Environmental Protection Agency) dengan panduan teknis dari standar SAE J1634.
Standar ini menitikberatkan pada pengukuran konsumsi energi dan jarak tempuh kendaraan listrik dalam kondisi simulasi jalan raya dan perkotaan, yang dikenal dengan dua siklus utama:
- UDDS (Urban Dynamometer Driving Schedule) — mewakili kondisi lalu lintas perkotaan, dengan kecepatan rendah dan sering berhenti.
- HWFET (Highway Fuel Economy Test) — mewakili kondisi jalan tol, kecepatan konstan dan efisien.
Metode EPA dikenal lebih ketat dan konservatif dibanding WLTP. Karena itu, jarak tempuh (range) yang dihasilkan dari uji EPA biasanya lebih pendek dibanding WLTP — bukan karena kendaraan kurang efisien, tetapi karena pendekatannya lebih realistis terhadap gaya mengemudi masyarakat Amerika yang beragam dan kondisi lalu lintas yang padat.
Selama pengujian SAE J1634, kendaraan dioperasikan hingga baterai mencapai kondisi “depletion” (baterai hampir habis), kemudian diukur energi listrik yang dikonsumsi selama pengisian ulang (recharge). Data inilah yang digunakan untuk menentukan efisiensi energi dan jarak tempuh bersertifikasi.
Untuk pemenuhan sertifikasi berdasarkan WLTP dan SAE J1634, dibutuhkan alat yang mampu melakukan pengukruan dengan akurasi tinggi dan dapat beroperasi di lingkungan yang keras saat pengujian di lapangan. Salah satu alat yang memiliki aspek tersebut adalah HIOKI POWER ANALYZER PW4001.

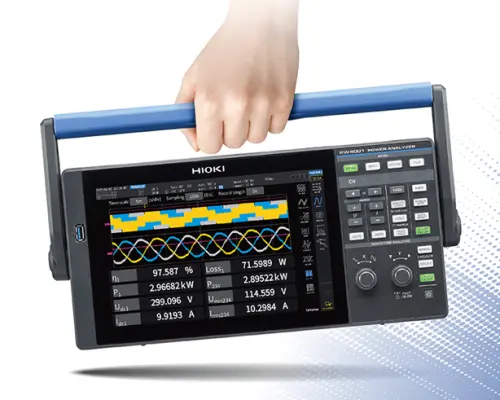

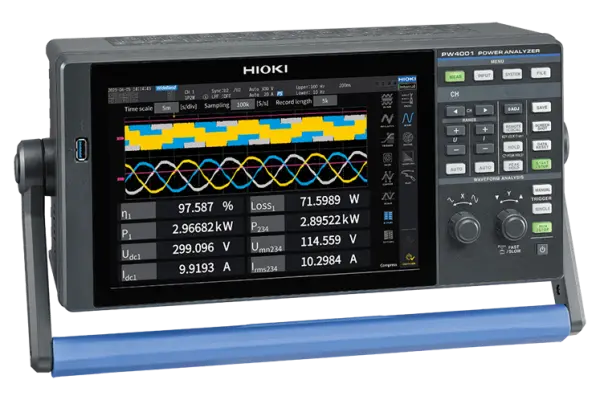

Power Analyzer Hioki PW4001
Power Analyzer Hioki PW4001 adalah penganalisis daya 4 channel portabel berpresisi tinggi yang menawarkan akurasi DC tertinggi, yaitu ±0,04%. Selain itu, bandwidth pengukurannya dapat mencapai 600 kHz, dengan spesifikasi akurasi yang dipertahankan di seluruh rentang frekuensi ini, memastikan kinerja yang andal, baik untuk aplikasi DC maupun frekuensi tinggi. Meskipun mudah dibawa, alat ini tetap memberikan akurasi pengukuran yang dibutuhkan dalam penelitian dan pengembangan maupun di lingkungan produksi, sehingga cocok untuk pengujian lapangan, evaluasi laboratorium, dan inspeksi lini produksi.
Spesifikasi Utama Power Analyzer Hioki PW4001
| Measurement Line | 1P2W, 1P3W, 3P3W, 3P4W |
| Channels | 4 Channels |
| Frequency Bandwith | DC, 0.1 Hz to 600 kHz |
| Sampling | 16 bit, 2.5 MHz |
| Data Update Rate | 1 ms, 10 ms, 50 ms, 200 ms |
| Accuracy | ±0.03 % rdg ± 0.01 % range |
| Voltage Range | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| Current Range | 40 mA to 6000 A |
| Parameters | V, I, P, S, Q, PF, F, Phase Angle, Efficiency, Ripple, WP, Peak |
| Harmonic | Analysis order of 500th |
| Motor Analysis | Voltage, torque, RPM, frequency, slip, motor-power spectrum analysis |
| Dimension & Mass | 361 mm × 176 mm × 135 mm & 4.6 kg |
| Interface | USB flash drive, LAN, external control, BNC sync., CAN or CAN FD |
Fitur Power Analyzer Hioki PW4001
- Akurasi dan Presisi Tingkat Laboratorium
Dari pengujian konsumsi bahan bakar dan energi xEV hingga evaluasi efisiensi konverter dan inverter DC-DC, serta analisis efisiensi motor, Power Analyzer Hioki PW4001 memberikan keandalan dan fleksibilitas. Power Analyzer Hioki PW4001 memiliki akurasi pengukuran hingga ±0,04% untuk pengukuran daya kendaraan.
- Portable dan Mudah Dibawa
Power Analyzer Hioki PW4001 memiliki desain compact dan portable. Power Analyzer Hioki PW4001 memiliki dimensi 361 mm × 176 mm × 135 mm dan memiliki berat sekitar 4.6 kg. Hal ini akan memudahkan pengukuran di lapangan.
- Input CAN Untuk Baterai
Power Analyzer Hioki PW4001 memiliki CAN Input yang memudahkan pengambilan sampling tegangan baterai melalui CAN sehingga lebih aman dan sederhana. Selain itu bus CAN dapat diguanakn untuk pengambilan data yang lebih akurat dan real time.

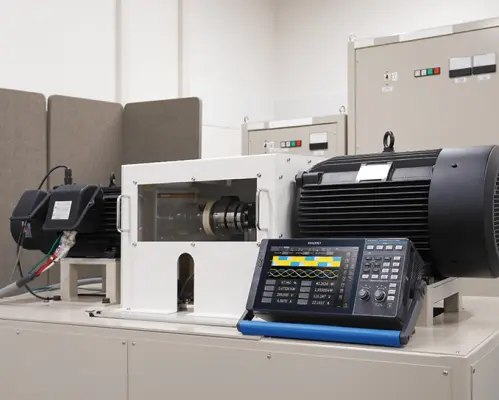

- Perhitungan Efisiensi Motor dan Inverter
Power Analyzer Hioki PW4001 dapat digunakan untuk Analisa efisiensi motor dan inverter karena memiliki input DC.
Evaluasi efisiensi motor dan inverter dengan pembaruan data 1 ms dan bandwidth 600 kHz. Bahkan kehilangan daya transien pun terukur secara akurat.
・Menangkap fluktuasi daya motor dengan presisi milidetik
・Mengevaluasi efisiensi untuk inverter frekuensi tinggi
・Deteksi pengisian dan regenerasi secara otomatis untuk menghitung efisiensi
Kesimpulan
Power Analyzer Hioki PW4001 merupakan solusi andal untuk kebutuhan pengujian kendaraan listrik (EV) yang mengacu pada standar internasional seperti WLTP dan SAE J1634 (EPA). Dengan akurasi pengukuran hingga ±0,04%, bandwidth hingga 600 kHz, serta kemampuan analisis daya multi-kanal, alat ini mampu memberikan hasil pengujian yang sangat presisi dan konsisten, baik untuk aplikasi di laboratorium maupun di lapangan.
Fitur-fitur seperti input CAN untuk baterai, evaluasi efisiensi motor dan inverter secara real-time, serta desain portabel menjadikan Power Analyzer Hioki PW4001 sangat cocok untuk riset, sertifikasi, maupun kontrol kualitas produksi kendaraan listrik. Dengan demikian, Power Analyzer Hioki PW4001 berperan penting dalam mendukung pengembangan teknologi elektrifikasi otomotif yang lebih efisien, akurat, dan berstandar global.
References
- United Nations Economic Commission for Europe (UNECE). Worldwide Harmonized Light Vehicle Test Procedure (WLTP). UNECE Regulation No. 154, 2020.
- Society of Automotive Engineers (SAE). SAE J1634: Electric Vehicle Energy Consumption and Range Test Procedure. SAE International, 2021.
- U.S. Environmental Protection Agency (EPA). Fuel Economy Labeling of Motor Vehicles: Revisions to Improve Calculation of Fuel Economy Estimates, EPA-420-B-06-017, 2006.
- Hioki E.E. Corporation. PW4001 Power Analyzer – Product Specifications and Technical Data Sheet, Hioki Official Website, 2023.
- International Energy Agency (IEA). Global EV Outlook 2024: Advancing the Transition to Electric Mobility. IEA Publications, Paris, 2024.
