Dalam industri penerbangan modern, keandalan sistem kelistrikan menjadi salah satu faktor utama yang menentukan keselamatan, efisiensi operasional, dan kenyamanan penumpang. Hampir seluruh sistem penting pada pesawat komersial bergantung pada pasokan energi listrik yang stabil, mulai dari sistem avionik, navigasi, komunikasi, instrumentasi kokpit, hingga sistem hiburan kabin.
Seiring berkembangnya teknologi pesawat, penggunaan perangkat elektronik dan sistem berbasis daya listrik terus meningkat. Kondisi ini membuat kualitas daya listrik atau power quality menjadi aspek yang semakin penting untuk diperhatikan. Gangguan kualitas daya yang tidak terdeteksi dapat memengaruhi performa peralatan, mempercepat degradasi komponen, bahkan berpotensi menyebabkan gangguan operasional.
Berbeda dengan sistem tenaga listrik pada umumnya yang menggunakan frekuensi 50 Hz atau 60 Hz, sebagian besar pesawat komersial menggunakan sistem AC 115/200 Volt dengan frekuensi 400 Hz. Karakteristik ini memberikan keuntungan berupa pengurangan ukuran dan berat komponen kelistrikan, namun di sisi lain memerlukan metode pengujian dan analisis yang berbeda dibandingkan sistem tenaga konvensional.
Salah satu instrumen yang banyak digunakan untuk melakukan pengukuran kualitas daya adalah Power Quality Analyzer Hioki PQ3198. Alat ini mampu melakukan pemantauan berbagai parameter kelistrikan secara komprehensif, termasuk tegangan, arus, frekuensi, harmonisa, ketidakseimbangan tegangan, hingga gangguan transien.

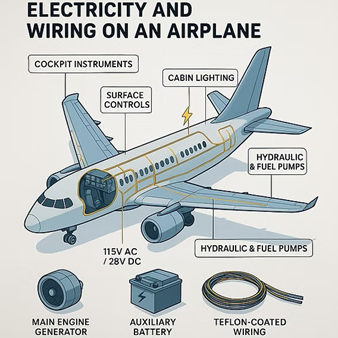

Arsitektur Sistem Kelistrikan Pesawat

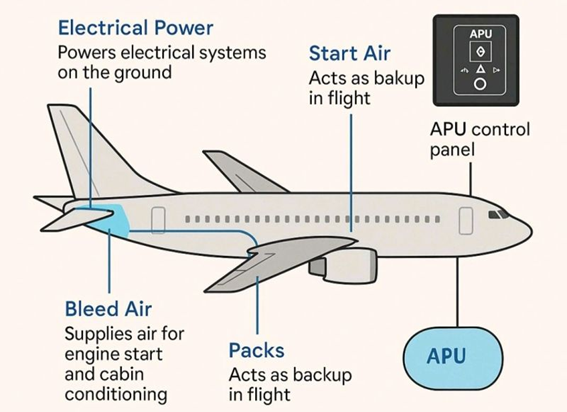

Pesawat komersial modern dirancang dengan sistem kelistrikan yang memiliki tingkat redundansi tinggi untuk menjamin keandalan operasional. Sumber daya utama umumnya berasal dari generator yang digerakkan oleh mesin pesawat (engine-driven generator). Selain itu, terdapat sumber daya cadangan berupa Auxiliary Power Unit (APU) dan Ground Power Unit (GPU) yang digunakan saat pesawat berada di darat.
Energi listrik yang dihasilkan kemudian didistribusikan melalui berbagai bus distribusi untuk menyuplai peralatan penting maupun non-esensial. Sistem ini dirancang sedemikian rupa agar pasokan listrik tetap tersedia meskipun terjadi gangguan pada salah satu sumber daya.
Keberlangsungan suplai listrik sangat penting karena banyak sistem keselamatan penerbangan bergantung pada kestabilan sumber daya tersebut.
Karakteristik Sistem 115/200 VAC 400 Hz
Salah satu karakteristik unik sistem kelistrikan pesawat adalah penggunaan frekuensi 400 Hz. Frekuensi yang lebih tinggi memungkinkan penggunaan transformator, motor, dan generator dengan ukuran yang lebih kecil dibandingkan sistem 50 Hz.
Dari sudut pandang desain pesawat, pengurangan berat komponen merupakan keuntungan besar karena dapat meningkatkan efisiensi bahan bakar dan kapasitas muatan.
Secara umum, sistem distribusi daya AC pada pesawat menggunakan konfigurasi tiga fasa dengan tegangan 115 Volt fase-ke-netral dan 200 Volt fase-ke-fase pada frekuensi nominal 400 Hz.
Beban Kritis pada Pesawat
Sistem kelistrikan pesawat melayani berbagai jenis beban yang memiliki tingkat sensitivitas berbeda terhadap kualitas daya.
Beberapa beban kritis yang memerlukan suplai daya berkualitas tinggi antara lain:
- Sistem avionik.
- Sistem navigasi penerbangan.
- Sistem komunikasi.
- Flight management system.
- Instrumentasi kokpit.
- Sistem kontrol penerbangan elektronik.
- Peralatan keselamatan.
Gangguan kualitas daya pada sistem-sistem tersebut berpotensi memengaruhi keandalan operasi pesawat sehingga diperlukan pemantauan dan pengujian secara berkala..

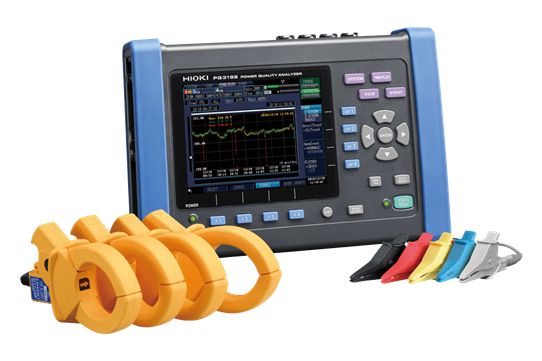

Power Quality Analyzer Hioki PQ3198 sebagai Solusi Analisis
Dalam kegiatan pengujian kualitas daya, pemilihan instrumen yang tepat menjadi faktor penting untuk memperoleh data yang akurat.
Power Quality Analyzer Hioki PQ3198 merupakan salah satu power quality analyzer yang banyak digunakan pada berbagai sektor industri, termasuk energi, manufaktur, transportasi, dan aviasi.
Instrumen ini mampu melakukan perekaman parameter kelistrikan secara simultan sehingga memudahkan proses analisis kondisi sistem tenaga.
Beberapa kemampuan utama yang dimiliki Power Quality Analyzer Hioki PQ3198 antara lain:
- Monitoring tegangan dan arus.
- Analisis harmonisa.
- Pengukuran frekuensi.
- Perekaman event kualitas daya.
- Analisis faktor daya.
- Deteksi gangguan transien.
- Pencatatan data jangka panjang.
| Akurasi | ±0,1% (Tegangan, Arus) |
| Kelas Akurasi | Kelas A (IEC 61000-4-30) |
| Rentang Tegangan | 0 – 600 V AC/DC |
| Rentang Arus | 500 mA – 5000 A |
| Rentang Daya | 0 – 3 MW |
| Frekuensi | 50/60/400 Hz |
| Detail Event Pengukuran | Transient Voltage, Interruptions, Harmonics, High Order Harmonics, Voltage Swell, Voltage Dip, Frequency Fluctuations, Inrush Current, Unbalance, Flicker |
Kemampuan tersebut menjadikan PQ3198 sebagai perangkat yang relevan untuk digunakan pada sistem tenaga 400 Hz yang umum ditemukan pada pesawat komersial.
Titik Pengujian yang Umum Digunakan
Dalam lingkungan penerbangan, pengukuran kualitas daya dapat dilakukan pada beberapa titik strategis, antara lain:
- Output Ground Power Unit (GPU).
- Output Auxiliary Power Unit (APU).
- Generator utama pesawat.
- Main AC Bus.
- Distribution Panel.
Pemilihan titik pengukuran disesuaikan dengan tujuan analisis yang ingin dilakukan.
Mengapa Power Quality Penting bagi Industri Aviasi?
Di era pesawat modern yang semakin mengandalkan sistem elektronik, kualitas daya tidak lagi sekadar parameter tambahan dalam kegiatan pemeliharaan. Power quality telah menjadi bagian penting dalam strategi peningkatan keandalan armada.
Pengujian kualitas daya memberikan berbagai manfaat, antara lain:
- Mengidentifikasi potensi gangguan sebelum berkembang menjadi kegagalan sistem.
- Mendukung program predictive maintenance.
- Membantu meningkatkan umur pakai peralatan listrik.
- Mengurangi risiko downtime yang tidak direncanakan.
- Mendukung keselamatan dan keandalan operasional pesawat.
Bagi organisasi MRO, maskapai penerbangan, maupun institusi pendidikan penerbangan, penguasaan teknik pengukuran power quality juga membuka peluang pengembangan kompetensi engineering yang semakin relevan dengan kebutuhan industri saat ini.
Peran Pengujian Power Quality dalam Masa Depan Aviasi
Tren elektrifikasi pada industri penerbangan terus berkembang. Konsep More Electric Aircraft (MEA) mendorong penggunaan sistem berbasis listrik untuk menggantikan berbagai sistem hidrolik dan pneumatik konvensional.
Dengan semakin meningkatnya ketergantungan terhadap energi listrik, kebutuhan akan monitoring dan analisis kualitas daya juga akan semakin besar.
Instrumen seperti HIOKI PQ3198 dapat menjadi salah satu alat pendukung yang membantu para engineer memahami perilaku sistem tenaga, mengidentifikasi potensi masalah lebih awal, dan meningkatkan keandalan operasional pesawat secara keseluruhan.
Ke depan, pengujian power quality diperkirakan akan menjadi bagian yang semakin penting dalam kegiatan pemeliharaan pesawat modern serta pengembangan teknologi penerbangan generasi berikutnya.
Sistem kelistrikan pesawat komersial memiliki karakteristik yang berbeda dibandingkan sistem tenaga konvensional, terutama karena penggunaan frekuensi 400 Hz dan tingginya ketergantungan terhadap perangkat elektronik modern. Kondisi tersebut menjadikan kualitas daya sebagai aspek penting yang perlu dipantau secara berkala.
Melalui pengujian menggunakan HIOKI PQ3198, berbagai parameter kualitas daya seperti tegangan, arus, frekuensi, harmonisa, faktor daya, serta gangguan kelistrikan dapat dievaluasi secara komprehensif. Informasi yang diperoleh dari pengujian tersebut dapat membantu meningkatkan keandalan sistem, mendukung kegiatan pemeliharaan berbasis kondisi, serta mempersiapkan industri penerbangan dalam menghadapi era elektrifikasi yang semakin berkembang.
Bagi para engineer, teknisi, maupun praktisi aviasi, pemahaman mengenai power quality bukan hanya menjadi kebutuhan teknis, tetapi juga investasi kompetensi yang akan semakin bernilai dalam mendukung keselamatan dan efisiensi operasional penerbangan modern.
Author: Muhamad Nurhuda Din Nulloh
References :
- HIOKI E.E. Corporation. PQ3198 Power Quality Analyzer Product Information.
- MIL-STD-704. Aircraft Electric Power Characteristics.
- RTCA DO-160. Environmental Conditions and Test Procedures for Airborne Equipment.
- Moir, Ian & Seabridge, Allan. Aircraft Systems: Mechanical, Electrical and Avionics Subsystems Integration. Wiley.
- Wild, Thomas W. Aircraft Power Systems. McGraw-Hill.
- IEEE Std 1159. Recommended Practice for Monitoring Electric Power Quality.
- FAA Advisory Circulars Related to Aircraft Electrical Systems.
- Boeing Commercial Airplanes. Electrical Power System Design References.
- Airbus Technical Training Manual – Electrical Power Generation and Distribution.
- Kundur, Prabha. Power System Stability and Control. McGraw-Hill.
