Dalam sistem kelistrikan modern, kualitas daya menjadi salah satu aspek krusial yang menentukan keandalan dan efisiensi operasi. Seiring meningkatnya penggunaan peralatan berbasis elektronika daya seperti Variable Frequency Drive (VFD), inverter, dan Uninterruptible Power Supply (UPS), fenomena harmonisa semakin sering ditemui. Beban-beban tersebut bersifat non-linear dan menjadi sumber utama distorsi pada sistem tenaga listrik.
Harmonisa tegangan adalah kondisi di mana bentuk gelombang tegangan tidak lagi sinusoidal murni akibat adanya komponen frekuensi kelipatan dari frekuensi dasar. Jika tidak dikendalikan, kondisi ini dapat menimbulkan berbagai permasalahan teknis yang berdampak langsung pada performa sistem kelistrikan.

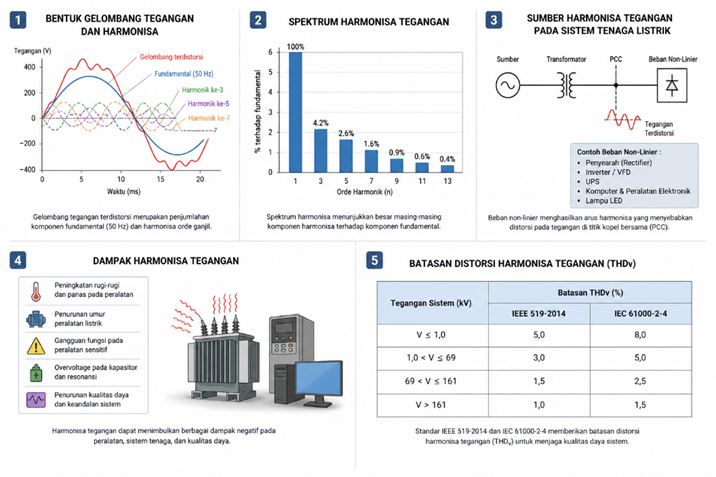

Pengertian dan Parameter Harmonisa Tegangan
Harmonisa tegangan timbul akibat interaksi antara arus harmonisa yang dihasilkan oleh beban non-linear dengan impedansi sistem. Untuk mengukur tingkat distorsi tersebut digunakan parameter Total Harmonic Distortion (THD), khususnya THDv untuk tegangan.
THDv menyatakan perbandingan antara total komponen harmonisa terhadap komponen fundamental. Semakin tinggi nilai THDv, semakin besar tingkat distorsi gelombang tegangan dalam sistem.
Standar Harmonisa Tegangan
Untuk menjaga kualitas daya tetap dalam batas yang dapat diterima, beberapa standar internasional telah ditetapkan. Berdasarkan IEEE 519, nilai batas maksimum THDv pada sistem distribusi tegangan rendah hingga menengah adalah 5%.
Selain itu, IEC 61000 memberikan pedoman kompatibilitas elektromagnetik yang bertujuan untuk memastikan bahwa peralatan listrik tetap dapat beroperasi dengan baik meskipun terdapat gangguan harmonisa.
Kepatuhan terhadap standar ini sangat penting untuk mencegah kerusakan peralatan dan menjaga keandalan sistem tenaga listrik.
Dampak Harmonisa Tegangan terhadap Sistem Kelistrikan
1. Overheating pada Peralatan
Salah satu dampak utama harmonisa adalah meningkatnya arus RMS yang menyebabkan pemanasan berlebih pada transformator, kabel, dan motor listrik. Overheating ini dapat mempercepat degradasi isolasi dan memperpendek umur peralatan.
2. Peningkatan Rugi-rugi Daya
Harmonisa berkontribusi terhadap peningkatan rugi-rugi daya dalam sistem, baik dalam bentuk rugi-rugi tembaga (I²R) maupun rugi-rugi inti. Hal ini menyebabkan efisiensi sistem menurun dan biaya operasional meningkat.
3. Gangguan Sistem Proteksi
Distorsi tegangan dapat menyebabkan sistem proteksi bekerja tidak akurat. Relay proteksi dapat mengalami mal-operasi, baik berupa trip yang tidak diinginkan maupun kegagalan dalam mendeteksi gangguan.
4. Resonansi dalam Sistem
Harmonisa dapat memicu resonansi antara elemen induktif dan kapasitif dalam sistem. Kondisi ini berpotensi menimbulkan tegangan lebih (overvoltage) yang dapat merusak peralatan listrik.
5. Gangguan pada Peralatan Sensitif
Peralatan elektronik seperti PLC, komputer, dan sistem kontrol sangat sensitif terhadap kualitas tegangan. Harmonisa dapat menyebabkan error, gangguan operasi, bahkan kerusakan permanen.
Analisis Kondisi Harmonisa (Contoh Ilustratif)
Sebagai ilustrasi, hasil pengukuran menunjukkan bahwa nilai THDv meningkat pada saat beban puncak:
| Waktu | THDv (%) |
| 08:00 | 3.2 |
| 12:00 | 4.8 |
| 16:00 | 5.6 |
| 20:00 | 6.1 |
Dari data tersebut terlihat bahwa nilai THDv melebihi batas 5% pada periode tertentu. Hal ini menunjukkan bahwa sistem tidak memenuhi standar IEEE 519 dan berpotensi mengalami gangguan kualitas daya.
Upaya Mitigasi Harmonisa
Untuk mengurangi dampak harmonisa tegangan, beberapa langkah yang dapat dilakukan antara lain:
- Pemasangan filter harmonisa pasif untuk meredam frekuensi tertentu
- Penggunaan filter harmonisa aktif untuk kompensasi dinamis
- Penggunaan transformator dengan spesifikasi K-factor
- Penyeimbangan distribusi beban

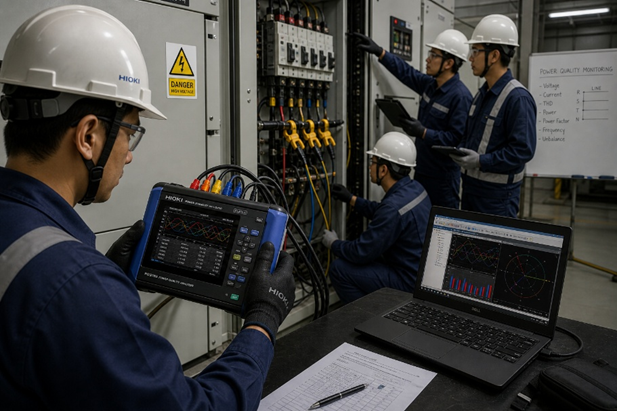

- Monitoring kualitas daya secara berkala menggunakan alat ukur yang sesuai, bisa menggunakan Hioki Power Quality 3198.
Kesimpulan
Harmonisa tegangan merupakan salah satu faktor penting yang mempengaruhi kualitas daya dalam sistem kelistrikan modern. Berdasarkan standar IEEE 519 dan IEC 61000, nilai THDv sebaiknya tidak melebihi 5% untuk menjaga keandalan sistem.
Apabila batas tersebut terlampaui, berbagai dampak negatif dapat terjadi, seperti overheating, peningkatan rugi-rugi daya, gangguan sistem proteksi, dan penurunan umur peralatan. Oleh karena itu, pemantauan dan mitigasi harmonisa menjadi langkah penting dalam menjaga performa sistem tenaga listrik secara keseluruhan.
Author: Raka Abi Affan Arifin
Referensi
- IEEE Std 519-2014
- International Electrotechnical Commission 61000 Series
- Dugan, R. C., Electrical Power Systems Quality
- Arrillaga, J., Power System Harmonics
