Bagaimana Cara Mengukur Tegangan Listrik?

Cara Menggunakan Multimeter

Bagian ini menjelaskan pengantar sederhana untuk menggunakan multimeter analog atau digital untuk mengukur tegangan.

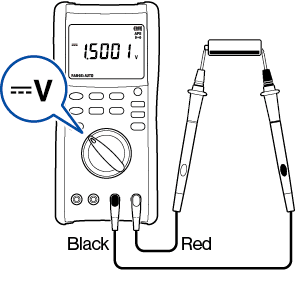

Memilih parameter pengukuran

Multimeter telah menjadi umum diantaranya multimeter analog dan digital. Beberapa model menyediakan sejumlah besar parameter pengukuran. Jika instrumen Anda adalah salah satunya, pilih pengukuran tegangan dengan kenop putar. Banyak instrumen memiliki kenop putar yang digunakan untuk mengubah parameter yang diukur. Pengukuran tegangan ditunjukkan dengan kata “Voltage” atau unit “V.” Anda dapat memperoleh hasil yang lebih akurat dengan melakukan penyesuaian nol sebelum Anda mulai melakukan pengukuran.

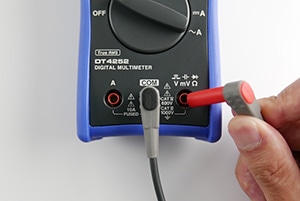

Mengukur sirkuit dengan kabel uji atau test lead

Masukkan kabel uji warna merah dan hitam ke terminal pada instrumen. Instrumen akan memiliki terminal yang sama untuk kabel hitam tetapi terminal yang berbeda untuk kabel merah tergantung pada parameter yang Anda ukur; pastikan untuk memasukkan kabel merah ke terminal pengukuran tegangan.

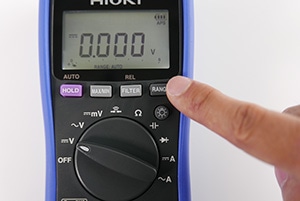

Membaca nilainya

Jika Anda mengukur tegangan DC, kabel uji merah positif, dan kabel hitam negatif. Jika Anda mengukur tegangan AC, kabel tidak memiliki hubungan positif atau negatif. Jika Anda mengukur voltase, letakkan kabel di kontak dengan kedua ujung sirkuit yang sedang diukur. Dengan cara ini, Anda dapat mengukur nilai tegangan. Jika Anda menggunakan instrumen analog, baca posisi jarum pada skala kelulusan; jika Anda menggunakan instrumen digital, baca nilai numerik dari tampilan.

Anda dapat memilih rentang pengukuran untuk pengukuran tegangan. Jika Anda tidak yakin seberapa besar voltase yang Anda ukur, mulailah dengan rentang tertinggi dan secara bertahap alihkan ke rentang yang lebih rendah jika perlu. Jika Anda menggunakan penguji digital, banyak model yang dapat secara otomatis memilih rentangnya untuk Anda.

Tindakan Pencegahan Pengukuran Tegangan

Ada beberapa tindakan pencegahan yang harus diperhatikan saat mengukur tegangan dengan tester.

Jauhkan kabel dari sirkuit yang diuji saat mengubah jangkauan.

Jika Anda perlu mengubah jangkauan, pindahkan kabel uji dari sirkuit yang sedang diukur terlebih dahulu. Mengubah jangkauan saat kabel bersentuhan dengan sirkuit dapat merusak instrumen.

Berhati-hatilah saat menempatkan kabel pada kontak dengan sirkuit yang diuji.

Berhati-hatilah agar hanya mengarahkan kontak ke area yang diinginkan. Membiarkan lead bersentuhan dengan bagian lain dari sirkuit secara sembarangan dapat merusak tidak hanya instrumen, tetapi juga perangkat elektronik yang Anda coba ukur.

Mengukur tegangan dengan tester

Anda mungkin perlu mengukur voltase untuk memeriksa keamanan atau kualitas perangkat elektronik. Penguji multi (multimeter) diperlukan untuk mengukur tegangan. Instrumen ini tersedia dalam varian analog dan digital, dan banyak yang menawarkan berbagai fungsionalitas yang nyaman. Gunakan apa yang telah Anda pelajari di sini untuk memilih penguji yang memenuhi kebutuhan Anda dan kemudian menggunakannya untuk mengukur tegangan.
