Pada sistem kelistrikan tegangan menengah (MV) dan tegangan tinggi (HV), kondisi isolasi sangat menentukan keandalan peralatan. Kerusakan isolasi umumnya tidak terjadi secara tiba-tiba, tetapi diawali oleh gejala kecil yang berkembang perlahan hingga menyebabkan kegagalan. Salah satu gejala awal tersebut adalah Partial Discharge (PD).

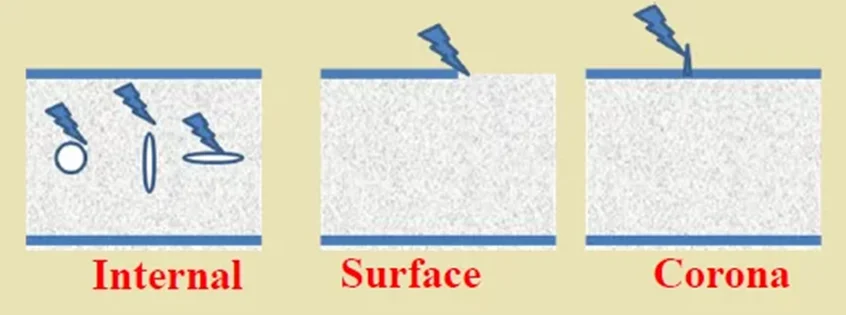

Menurut standar IEC 60270, Partial Discharge adalah pelepasan muatan listrik yang terjadi secara lokal pada sebagian sistem isolasi di antara konduktor. Fenomena ini dapat muncul di dalam material isolasi maupun pada permukaannya tanpa langsung menyebabkan kegagalan total.
Walaupun energinya kecil, PD yang terjadi terus-menerus dapat mempercepat degradasi isolasi. Jika tidak dideteksi sejak dini, kondisi ini dapat berkembang menjadi kerusakan serius pada peralatan listrik.
Apa Penyebab Partial Discharge?
Partial Discharge dapat muncul akibat beberapa faktor yang memengaruhi kualitas isolasi, antara lain:
Kualitas Isolasi yang Buruk
Material isolasi yang rendah kualitasnya atau sudah menurun performanya lebih mudah mengalami pelepasan muatan saat beroperasi pada tegangan tinggi.
Cacat Manufaktur
Rongga udara, retakan mikro, atau kontaminasi pada material isolasi dapat menjadi titik awal terjadinya PD.
Tegangan Berlebih (Overvoltage)
Lonjakan tegangan akibat switching, petir, atau gangguan sistem dapat memicu aktivitas PD.
Gangguan Mekanis dan Getaran
Getaran selama operasi dapat mengubah struktur isolasi atau sambungan internal sehingga memunculkan PD.
Penuaan Isolasi
Seiring waktu, isolasi mengalami penurunan kualitas akibat panas, kelembaban, polusi, dan tegangan listrik yang terus bekerja.
Dampak Partial Discharge pada Transformator
Transformator merupakan salah satu peralatan yang sangat rentan terhadap dampak PD karena perannya yang vital dalam sistem tenaga listrik. Kegagalan transformator dapat menyebabkan gangguan operasional yang luas dan kerugian besar.
Dampak utama Partial Discharge pada transformator antara lain:
Degradasi Isolasi
Pelepasan muatan berulang akan mengikis material isolasi dan menurunkan kekuatan dielektriknya.
Penurunan Keandalan
Semakin tinggi aktivitas PD, semakin besar risiko gangguan pada sistem isolasi internal.
Kegagalan Peralatan
Jika dibiarkan, kerusakan isolasi dapat berkembang menjadi flashover atau breakdown.
Downtime Operasional
Kerusakan transformator sering memerlukan waktu perbaikan lama dan biaya tinggi.
Karena itu, pemeriksaan kondisi transformator idealnya dilakukan tanpa mematikan sistem. Metode pengujian online menjadi solusi yang banyak digunakan.
Sensor UHF untuk Deteksi Partial Discharge
Salah satu teknologi yang efektif untuk mendeteksi PD pada transformator adalah Ultra High Frequency (UHF).
Sensor UHF mendeteksi gelombang elektromagnetik yang dihasilkan saat terjadi aktivitas PD, dengan rentang frekuensi sekitar 300 MHz hingga 1500 MHz. Metode ini memungkinkan deteksi yang sensitif dan akurat.
Saat PD terjadi di dalam transformator, pelepasan muatan menghasilkan gelombang elektromagnetik yang merambat melalui udara maupun struktur peralatan. Gelombang ini kemudian ditangkap oleh sensor UHF.
Sensor UHF biasanya dipasang pada titik strategis seperti:
- Lubang inspeksi tangki transformator
- Area bushing High Voltage (HV)
- Area bushing Low Voltage (LV)
- Titik yang berpotensi menjadi sumber PD
Salah satu keunggulan metode ini adalah kemampuannya melakukan filter noise (band-pass filtering), sehingga gangguan dari lingkungan dapat diminimalkan.

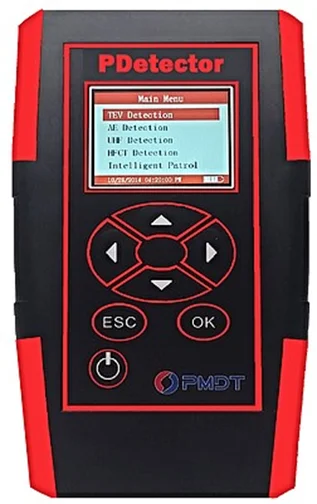

PMDT PDetector untuk Monitoring Partial Discharge
Untuk mendukung deteksi dan analisis PD secara lebih komprehensif, salah satu solusi yang digunakan adalah PMDT PDetector.
Alat ini dapat diterapkan pada berbagai peralatan tegangan menengah dan tinggi, seperti:
- Switchgear MV dan HV
- Transformator
- Kabel daya
- Gas Insulated Switchgear (GIS)
- Motor dan generator
- Peralatan listrik lainnya
PMDT PDetector mendukung beberapa teknologi sensor online Partial Discharge, yaitu:
- Ultra High Frequency (UHF)
- Acoustic Emission (AE)
- Ultrasonic
- High Frequency Current Transformer (HFCT)
- Transient Earth Voltage (TEV)
Perangkat ini juga menampilkan pola analisis seperti PRPD, PRPS, waveform, phase pattern, dan amplitude spectrum untuk membantu identifikasi jenis serta tingkat keparahan PD.
Dengan konektivitas Wi-Fi, data pengujian dapat terhubung ke PMDT Cloud sehingga analisis menjadi lebih cepat dan efisien. Hasil pengukuran juga dapat disimpan, diolah, dan dibuat laporan otomatis dalam format PDF, Word, maupun JPEG.
Manfaat Predictive Maintenance dengan Monitoring Partial Discharge
Monitoring Partial Discharge secara berkala merupakan bagian penting dari strategi predictive maintenance pada sistem kelistrikan.
Manfaat utamanya antara lain:
Mencegah Kegagalan Peralatan
Masalah dapat diketahui sebelum berkembang menjadi kerusakan serius.
Mengurangi Downtime
Perbaikan dapat direncanakan sebelum terjadi gangguan operasional.
Menghemat Biaya Perawatan
Biaya perbaikan preventif jauh lebih rendah dibandingkan penggantian akibat kerusakan total.
Memperpanjang Umur Peralatan
Kondisi peralatan dapat dipantau sehingga masa pakainya lebih optimal.
Meningkatkan Keamanan
Risiko kebakaran, ledakan, dan kecelakaan akibat kegagalan isolasi dapat ditekan.
Meningkatkan Keandalan Sistem
Sistem kelistrikan dapat beroperasi lebih stabil dalam jangka panjang.
Kesimpulan
Partial Discharge adalah indikator awal kerusakan isolasi yang penting untuk diperhatikan pada sistem kelistrikan MV dan HV. Meski tidak selalu terlihat langsung, dampaknya bisa sangat besar jika dibiarkan.
Sensor UHF menjadi solusi efektif untuk mendeteksi PD pada transformator tanpa menghentikan operasi. Dengan dukungan perangkat seperti PMDT PDetector, monitoring dan analisis PD dapat dilakukan lebih cepat, akurat, dan efisien.
Penerapan predictive maintenance berbasis monitoring Partial Discharge membantu menjaga keandalan aset, mengurangi risiko gangguan, dan menekan biaya perbaikan yang tidak terduga.
