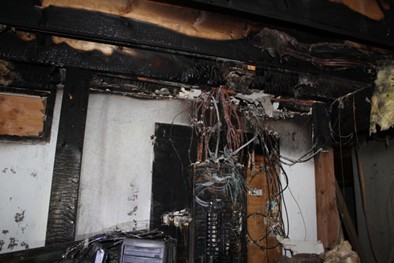

Dalam sistem kelistrikan, keandalan isolasi merupakan salah satu faktor paling penting untuk menjaga keamanan dan performa peralatan listrik. Kerusakan isolasi dapat menyebabkan berbagai masalah seperti kebocoran arus, gangguan sistem, bahkan kebakaran listrik. Oleh karena itu, pengujian Insulation Resistance (IR) menjadi prosedur penting dalam kegiatan maintenance maupun commissioning instalasi listrik.
Untuk melakukan pengujian ini dibutuhkan alat yang disebut Insulation Resistance Tester atau sering dikenal sebagai Megger Test. Salah satu perangkat yang banyak digunakan oleh teknisi profesional adalah High Voltage Insulation Tester Hioki IR5051, sebuah alat ukur insulation resistance bertegangan tinggi yang dirancang untuk pengujian isolasi pada berbagai peralatan listrik.
Artikel ini akan membahas secara teknis mengenai pengertian insulation resistance test, prinsip kerja alat IR tester, serta keunggulan alat High Voltage Insulation Tester Hioki IR5051 yang membuatnya menjadi pilihan ideal bagi teknisi listrik maupun industri.
Apa Itu Insulation Resistance (IR) Test?
Insulation Resistance Test adalah metode pengujian untuk mengukur nilai tahanan isolasi pada suatu peralatan listrik.
Pengujian ini bertujuan untuk memastikan bahwa isolasi antara konduktor dan ground masih berada dalam kondisi baik.

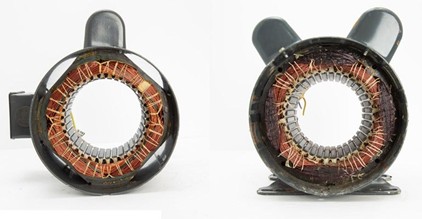

Pada dasarnya, setiap peralatan listrik seperti:
- Kabel listrik
- Motor listrik
- Transformator
- Generator
- Panel listrik
- Sistem solar PV
memiliki material isolasi yang berfungsi mencegah kebocoran arus.
Namun seiring waktu, isolasi dapat mengalami degradasi akibat beberapa faktor seperti:
- Kelembaban
- Kontaminasi debu
- Penuaan material
- Tegangan berlebih
- Temperatur tinggi
Ketika nilai tahanan isolasi menurun, risiko partial discharge, short circuit, dan kegagalan sistem akan meningkat.
Oleh karena itu, pengujian IR menjadi prosedur penting dalam preventive maintenance pada sistem kelistrikan industri.
Prinsip Kerja Insulation Resistance Tester
Insulation tester bekerja dengan cara memberikan tegangan DC tinggi ke objek yang diuji, kemudian mengukur arus bocor yang mengalir melalui isolasi.
Prinsip pengukurannya mengikuti hukum Ohm:
Dimana:
- R = Resistance (tahanan isolasi)
- V = Tegangan uji
- I = Arus bocor
Semakin kecil arus bocor yang mengalir, maka nilai insulation resistance akan semakin besar, yang menandakan isolasi masih dalam kondisi baik.
Sebaliknya, jika arus bocor besar maka nilai IR akan kecil dan menandakan isolasi sudah mengalami degradasi.
Biasanya nilai insulation resistance dinyatakan dalam satuan:
- Megaohm (MΩ)
- Gigaohm (GΩ)
- Teraohm (TΩ)

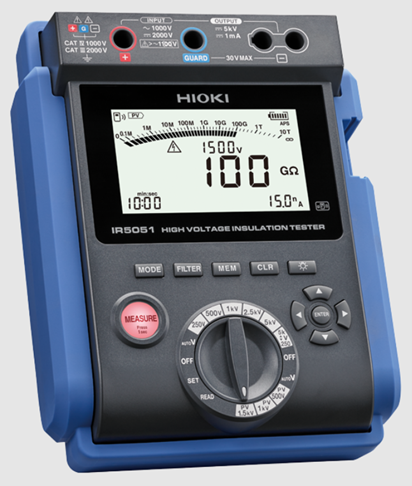

Salah satu alat yang dirancang khusus untuk pengujian insulation resistance tegangan tinggi adalah High Voltage Insulation Tester Hioki IR5051.
Alat ini merupakan insulation tester profesional yang mampu melakukan pengujian isolasi pada berbagai peralatan listrik dengan tingkat akurasi tinggi.
Beberapa spesifikasi utama dari alat ini antara lain:
1. Tegangan Pengujian Tinggi hingga 5 kV
Alat ini mampu menghasilkan tegangan uji mulai dari 250 V hingga 5000 V DC, sehingga dapat digunakan untuk berbagai aplikasi pengujian isolasi tegangan tinggi.
2. Rentang Pengukuran Hingga 10 TΩ
High Voltage Insulation Tester Hioki IR5051 dapat mengukur tahanan isolasi hingga 10 teraohm, memungkinkan pengujian isolasi dengan sensitivitas sangat tinggi.
3. Cocok untuk Pengujian Berbagai Peralatan Listrik
Perangkat ini dapat digunakan untuk mengukur isolasi pada:
- Kabel tegangan tinggi
- Transformator
- Motor listrik
- Generator
- Sistem solar PV
Selain itu, alat ini juga dapat melakukan pengujian PV insulation resistance pada sistem solar hingga 2000 V DC.
Fitur Diagnostik Canggih pada High Voltage Insulation Tester Hioki IR5051.
Selain melakukan pengukuran insulation resistance, alat ini juga dilengkapi dengan berbagai fitur analisis isolasi, seperti:
1. PI (Polarization Index)
Digunakan untuk menganalisis kondisi isolasi berdasarkan perubahan nilai resistansi selama waktu tertentu.
2. DAR (Dielectric Absorption Ratio)
Digunakan untuk mendeteksi kelembaban atau kontaminasi pada material isolasi.
3. DD (Dielectric Discharge)
Digunakan untuk mengevaluasi kondisi isolasi setelah proses discharge.
Ketiga metode ini membantu teknisi melakukan diagnosis kondisi isolasi secara lebih akurat, bukan hanya melihat nilai resistansi saja.
Keunggulan High Voltage Insulation Tester Hioki IR5051 Dibanding Insulation Tester Biasa
Beberapa alasan mengapa banyak teknisi dan engineer memilih alat ini antara lain:
Stabil pada Pengukuran Resistansi Tinggi
High Voltage Insulation Tester Hioki IR5051 menggunakan teknologi pengukuran khusus yang mampu memberikan pembacaan stabil bahkan pada resistansi sangat tinggi hingga 10 TΩ.
Sistem Keamanan Pengguna
Alat ini dilengkapi dengan fitur:
- live circuit indicator
- automatic discharge
- indikator tegangan tinggi
Fitur ini membantu melindungi operator selama proses pengujian.
Konektivitas Digital
Dengan tambahan wireless adapter Z3210, data pengukuran dapat dikirim langsung ke PC atau smartphone untuk pembuatan laporan pengujian.
Kesimpulan
Pengujian Insulation Resistance (IR) merupakan prosedur penting untuk memastikan sistem kelistrikan tetap aman dan andal. Dengan melakukan pengujian secara rutin, teknisi dapat mendeteksi potensi kerusakan isolasi sebelum terjadi kegagalan sistem.
Untuk kebutuhan pengujian isolasi tegangan tinggi, High Voltage Insulation Tester Hioki IR5051 menjadi salah satu pilihan terbaik di kelasnya. Dengan kemampuan tegangan uji hingga 5 kV, rentang pengukuran hingga 10 TΩ, serta fitur diagnostik lengkap seperti PI, DAR, dan DD, alat ini sangat cocok digunakan dalam aplikasi industri, pembangkit listrik, maupun sistem energi terbarukan.
Bagi teknisi, engineer, maupun perusahaan yang membutuhkan pengujian isolasi secara profesional, menggunakan insulation tester berkualitas seperti High Voltage Insulation Tester Hioki IR5051 dapat meningkatkan akurasi pengukuran sekaligus meningkatkan keandalan sistem listrik secara keseluruhan.
Jika Anda memiliki pertanyaan lebih lanjut atau ingin mengetahui lebih dalam mengenai pengukuran insulation menggunakan alat ukur khususnya High Voltage Insulation Tester Hioki IR5051, Radius Electric sebagai distributor resmi Hioki siap membantu Anda. Hubungi kami sekarang melalui tombol WhatsApp di pojok kanan bawah dan dapatkan solusi terbaik untuk kebutuhan pengujian baterai Anda!
