Deteksi Kerugian Non-Teknis Di Sektor Distribusi Daya Dengan Hioki Power Meter CM3286-01

Deteksi-Kerugian-Non-Teknis-Di-Sektor-Distribusi-Daya-hioki-cm3286-01

Kerugian Daya Di Sektor Tenaga

Ada dua komponen kerugian dalam rantai pasokan listrik – kerugian teknis dan non-teknis [1]. Kerugian teknis terutama disebabkan oleh sistem daya internal itu sendiri yaitu disipasi dari komponen sistem daya dari jalur transmisi dan distribusi, transformator dan sistem pengukuran. Faktor-faktor eksternal sistem daya menyebabkan kerugian non-teknis dengan pencurian listrik menjadi yang teratas dalam daftar. Lainnya termasuk tanpa-pembayaran oleh pelanggan dan kesalahan dalam akuntansi dan pencatatan.

Kerugian Non-Teknis Karena Pencurian Listrik & Dampaknya

Pencurian listrik adalah tindakan kriminal mencuri listrik melalui metode ilegal tanpa membayar tarif listrik yang dikonsumsi yang mengakibatkan hilangnya pendapatan bagi penyedia utilitas [2]. Fenomena ini tersebar luas di seluruh dunia dan dapat mencapai miliaran dolar.

Pencurian listrik juga dapat menyebabkan kematian, harta benda, dan menyebabkan kebakaran [3]. Dalam kasus darurat yang membutuhkan pemadaman listrik untuk pekerjaan penyelamatan, saluran listrik mungkin tetap memiliki daya meskipun telah dimatikan dan ini membahayakan personel pemadam. Saluran listrik juga dapat menjadi kelebihan beban, yang mengakibatkan kerusakan peralatan listrik dan mungkin menyebabkan kebakaran.

Bagaimana Listrik Dicuri?

Ada dua kategori utama metode pencuri listrik [4] seperti yang diilustrasikan dalam Gambar 1.0

cara-umum-bagaimana-pencurian-listrik
Gambar 1.0 Kategori Utama Pencurian Listrik [5]

Deteksi Pencurian Daya Dengan Hioki CM3286-01

Hioki CM3286-01 mampu mendeteksi manipulasi meteran listrik dan metode pencurian penyadapan jalur langsung.

  1. Deteksi manipulasi meteran listrik

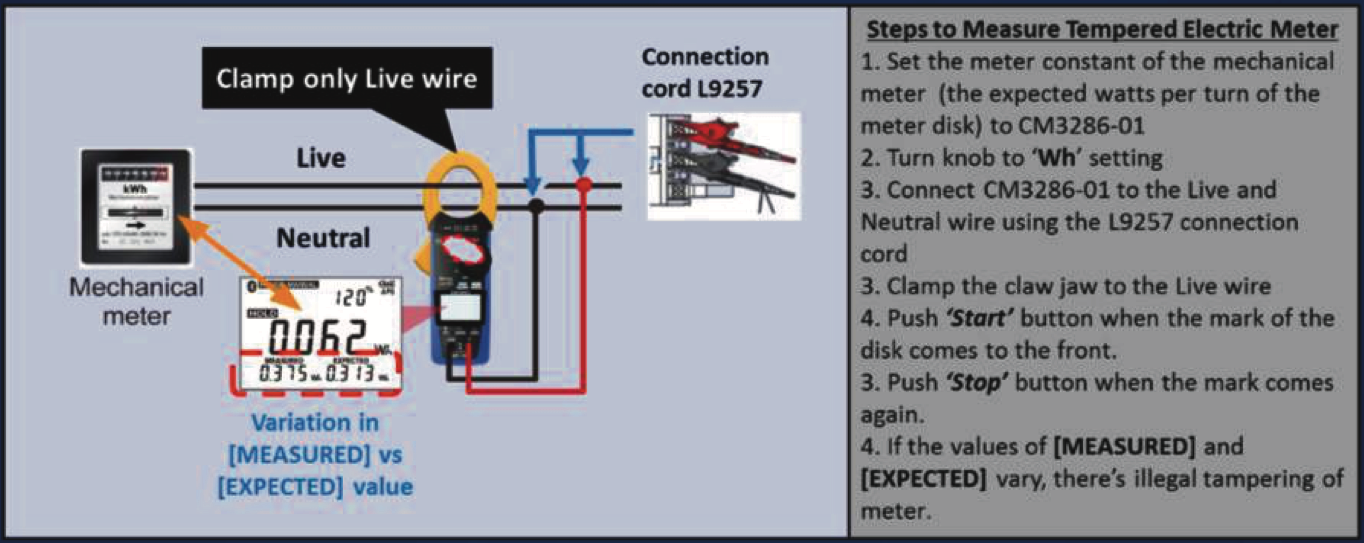

    Perbedaan dalam konsumsi energi antara Watt yang diharapkan per putaran versus Watt yang sebenarnya digunakan untuk menentukan setiap manipulasi yang dilakukan pada meter.
    jual-hioki-cm3286-01-deteksi-manipulasi-meteran-listrik
    Gambar 2.0 Deteksi Manipulasi Meteran Listrik
  1. Deteksi Penyadapan Jalur Langsung

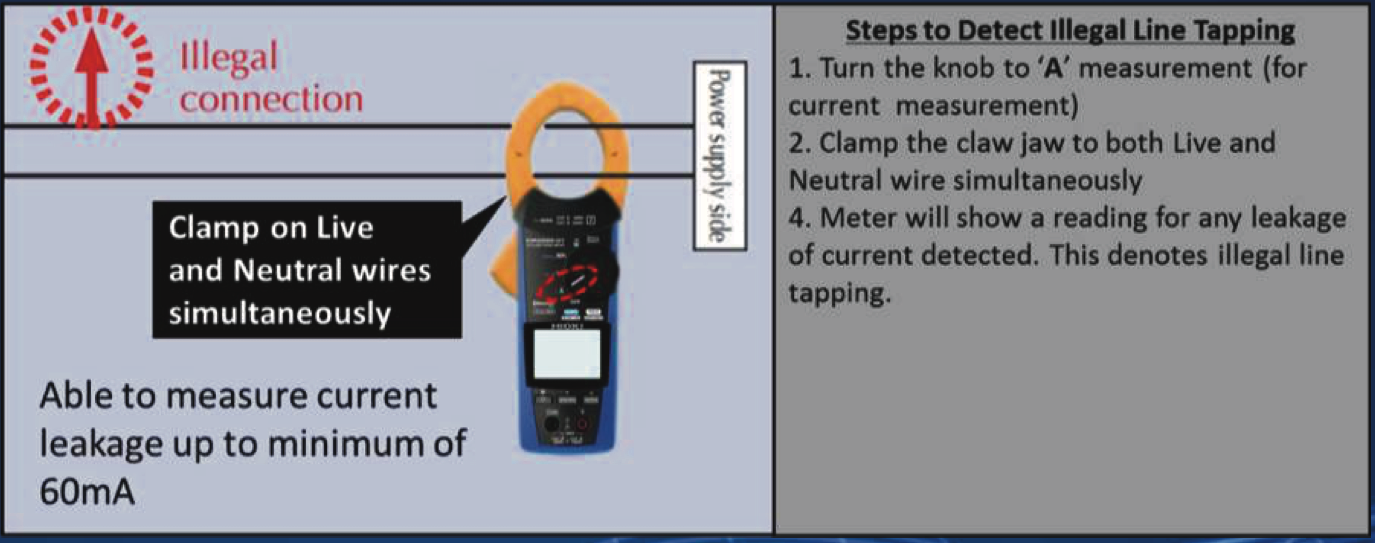

    Metode ini mendeteksi kebocoran arus dari saluran listrik (sebelum meter) dengan mengukur arus di catu daya. Bahkan kebocoran arus rendah 60mA masih bisa ditangkap oleh Hioki CM3286-01. Titik hilang arus bocor yang terdeteksi dapat digunakan untuk mengidentifikasi lokasi pencurian
    deteksi-penyadapan-sambungan-listrik-langsung
    Gambar 3.0 Deteksi Penyadapan Sambungan Langsung
Data Laporan Untuk Pencurian Listrik

Hioki CM3286-01 dengan fungsi Bluetooth bawaan memungkinkan transfer data dengan mudah dan mengurangi kemungkinan manipulasi data. Perangkat lunak GENNECT Cross gratis (tersedia untuk iOS dan Android) hadir dengan fungsi siap untuk mengukur dan melaporkan untuk penyadapan kabel listrik ilegal dan manipulasi meteran listrik.

fungsi-ready-to-measure-untuk-empat-parameter-hioki-cm3286-01
Gambar 4.0 Fungsi Ready-to-measure untuk empat parameter

Ada dua cara yang mungkin untuk menyadap listrik secara ilegal seperti yang ditunjukkan pada Gambar 5.0. GENNECT Cross dilengkapi dengan tiga langkah-langkah pengukuran untuk memenuhi kedua jenis kasus (kebocoran saat ini tidak dapat dideteksi untuk menyadap kabel yang berteganan dan Netral secara ilegal dan karenanya memerlukan konfirmasi Langkah 2 dan Langkah 3). Gambar 5. 0 menunjukkan lokasi dan tipe kabel untuk dijepit untuk setiap langkah pengukuran.

  • Pertama: Ukur arus bocor (kabel bertegangan & Netral) di sirkuit cabang (sebelum titik muatan ilegal)
  • Kedua: Ukur arus beban (hanya kabel bertegangan) di sisi catu daya
  • Ketiga: Ukur arus beban (hanya kabel yang bertegangan) di sisi Muat (terdekat dengan kWh meter)
lokasi-dan-tipe-kabel-untuk-3-langkah-pengukuran-deteksi-penyadapan-ilegal
Gambar 5.0 Lokasi dan tipe kabel untuk 3 langkah pengukuran deteksi penyadapan ilegal

Bentuk Data Laporan

Laporan untuk semua langkah pengukuran dilengkapi dengan tanggal waktu, koordinat lokasi GPS, lampiran foto pengukuran meter dan pembacaan pengukuran dalam tabel ringkasan untuk mencegah kecurangan data (Gambar 6.0).

laporan-sampel-pengukuran-penyadapan-ilegal-hioki-cm3286-01
Gambar 6.0 Laporan sampel pengukuran penyadapan ilegal

Gambar 7.0 menunjukkan laporan sampel Pengukuran Daya Listrik untuk deteksi gangguan meteran listrik. Penghitungan energi dalam kWh dilakukan secara otomatis oleh perangkat lunak karena durasi perekaman data juga dicatat. Persentase Nilai Perbandingan (nilai yang diukur vs nilai teoritis per giliran) yang melebihi 100% menunjukkan pengrusakan meter.

laporan-sampel-pengukuran-tampering-meter
Gambar 7.0 Laporan Sampel Pengukuran Tampering Meter

Penandaan geografis pada lokasi pengukuran adalah fitur kunci lain dari CM3286-01 (Gambar 8.0).

geotagging-pengukuran-parameter-lokasi-pada-peta-harga-hioki-cm3286-01
Gambar 8.0 Geotagging Pengukuran Parameter Lokasi Pada Peta

Hioki CM3286-01 berukuran portabel, ringan, dan dilengkapi berbagai fungsi untuk memudahkan deteksi pencurian listrik kapan saja dan di mana saja. Fungsi Bluetooth bawaan bersama dengan perangkat lunak CONNECT Cross untuk pembuatan laporan memastikan pelaporan dan berbagi yang cepat namun kredibel dalam hitungan menit pengukuran.

Seputar Hioki CM3286-01

Di Indonesia masih sangat marak pencurian listrik, yang dapat merugikan bagi pemasok listrik dan juga masyarakat sendiri karena dampaknya yang membahayakan. Untuk itu penggunaan Hioki CM3286-01 sangat diperlukan untuk membantu para petuga penyalur listrik untuk mendeteksi pencurian listrik.

PT Radius Allkindo Electric sebagai distributor resmi Hioki dan secara ekslusif sebagai supplier HIOKI CM3286-01 satu-satunya di Indonesia membantu Anda bagi yang membutuhkan alat ini. Untuk informasi stok, harga, spesifikasi HIOKI CM3286-01 bisa menghubungi kami via Telpon: 021-21287455. email cs@radius.co.id, atau WA 0821-2198-5207
