Fungsi-Fungsi dalam Pengukuran Clamp Meter atau Tang Amper Yang Perlu Diketahui

cara-menggunakan-tang-amper

Clamp meter atau tang amper mempunyai fungsi-fungsi tertentu. Sebagian mungkin sudah mengetahui. Untuk yang belum mengetahui jangan berkecil hati. Disini saya akan menjelaskan fungsi-fungsi dan pengukuran tang amper. Berikut bagaimana cara pengukuran clamp meter atau tang amper dan fungsi-fungsi yang ada dalam clamp meter atau tang amper

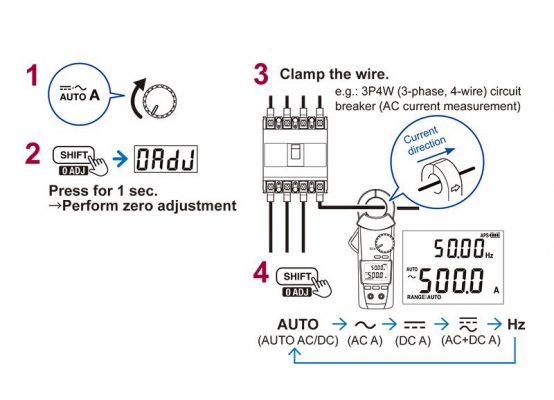

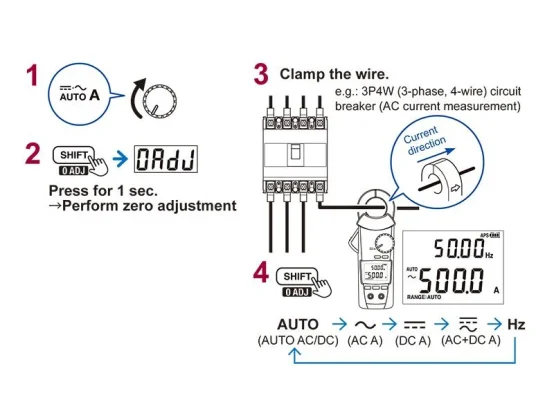

1. Pengukuran Arus Listrik

cara-menggunakan-clamp-meter-hioki-cm4370-1

• Atur sakelar putar seperti yang ditunjukkan pada “1”.
• Aktifkan pengaturan nol seperti yang ditunjukkan pada “2”.
• Gunakan meteran penjepit di sekitar kawat seperti yang ditunjukkan pada “3”.
• Tentukan fungsi yang sesuai dari otomatis, arus AC, arus DC, arus AC + DC, atau frekuensi seperti yang ditunjukkan pada “4”.
* Contoh ini menggunakan seri Hioki Clamp Meter CM4370.

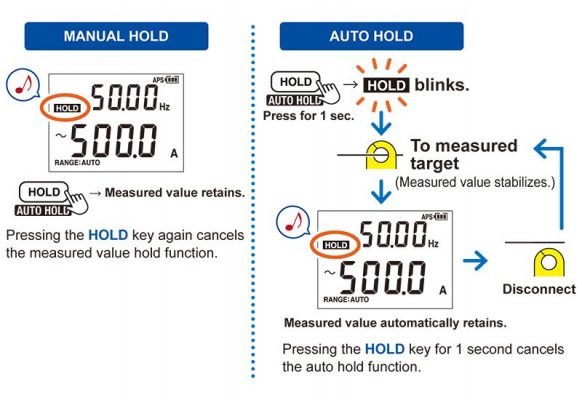

2. Fungsi HOLD

cara-menggunakan-clamp-meter-hioki-cm4370-2

MANUAL HOLD:
• Nilai yang terukur pada tampilan dapat ditahan dengan menekan tombol HOLD.

AUTO HOLD:
• Tekan dan tahan tombol HOLD selama 1 detik. untuk mengaktifkan fungsi Auto Hold.
• Setelah nilai yang diukur stabil, nilai itu akan secara otomatis ditahan seperti yang ditunjukkan pada gambar.
• Nilai yang diukur akan terus ditahan setelah klem dilepas dari kawat.
• Setelah Anda memasang clamp meter di sekitar kawat lain dan nilai yang diukur stabil, maka akan secara otomatis ditahan lagi.
• Fungsi ini nyaman ketika Anda perlu membuat dan mencatat hasil untuk serangkaian pengukuran.
* Contoh ini menggunakan seri Clamp Meter CM4370.

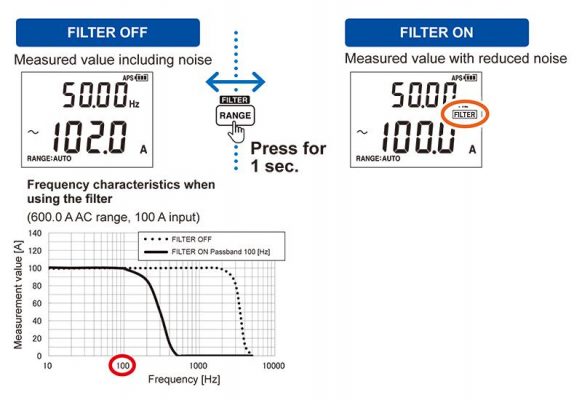

3. Fungsi Filter

cara-menggunakan-clamp-meter-hioki-cm4370-3
• Filter dapat diterapkan berdasarkan frekuensi cutoff 100 Hz.
• Fungsi ini nyaman ketika Anda ingin mengukur nilai saat ini di dekat frekuensi catu daya tanpa terpengaruh oleh kebisingan atau gangguan lainnya.
* Contoh ini menggunakan seri Clamp Meter CM4370.

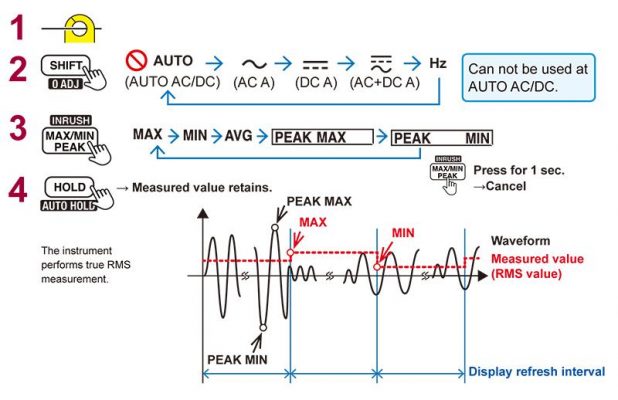

4. MAX / MIN / AVG / PEAK

cara-menggunakan-clamp-meter-hioki-cm4370-4
• Fungsi MAX / MIN / AVG merekam nilai maksimum, minimum, dan rata-rata untuk interval nilai terukur (RMS) yang ditampilkan.
• Fungsi puncak maks dan puncak min menampilkan nilai maksimum dan minimum puncak gelombang saat ini setelah pengambilan sampel 10 kHz.
* Contoh ini menggunakan seri Clamp Meter CM4370.

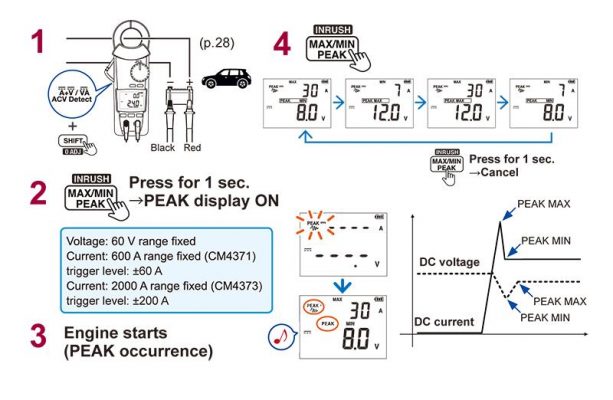

5. Pengukuran arus PEAK arus DC dan tegangan DC

cara-menggunakan-clamp-meter-hioki-cm4370-5

• Gunakan penjepit di sekitar kawat yang berasal dari terminal positif baterai kendaraan seperti yang ditunjukkan pada “1” pada gambar dan setel sakelar putar seperti yang ditunjukkan pada gambar.
• Operasikan kunci kontrol seperti yang ditunjukkan pada “2” pada gambar.
• Nyalakan mesin kendaraan.
• Dengan melakukan langkah-langkah yang ditunjukkan pada “4” pada gambar, Anda dapat membaca nilai maksimum dan minimum untuk arus DC sesaat ketika mesin dihidupkan serta tegangan maksimum dan nilai minimum tegangan DC.

* Contoh ini menggunakan seri Clamp Meter CM4370.

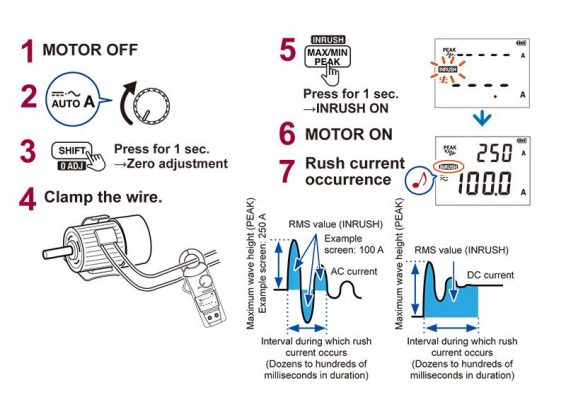

6. Pengukuran arus lonjakan arus (INRUSH)

cara-menggunakan-clamp-meter-hioki-cm4370-6

• Lepaskan catu daya motor atau beban lainnya.
• Tentukan posisi yang sesuai untuk sakelar putar seperti yang ditunjukkan pada “2” pada gambar.
• Lakukan pengaturan nol seperti yang ditunjukkan pada “3” pada gambar.
• Gunakan penjepit di sekitar salah satu kabel sirkuit beban seperti yang ditunjukkan pada “4” pada gambar.
• Aktifkan fungsi INRUSH seperti yang ditunjukkan pada “5” pada gambar.
• Mulai motor atau beban lainnya.
• Seperti yang ditunjukkan pada “7” pada gambar, Anda dapat membaca puncak (nilai puncak maksimum) dan nilai RMS untuk interval di mana arus masuk (arus mulai) terjadi.

* Contoh ini menggunakan seri Clamp Meter CM4370.

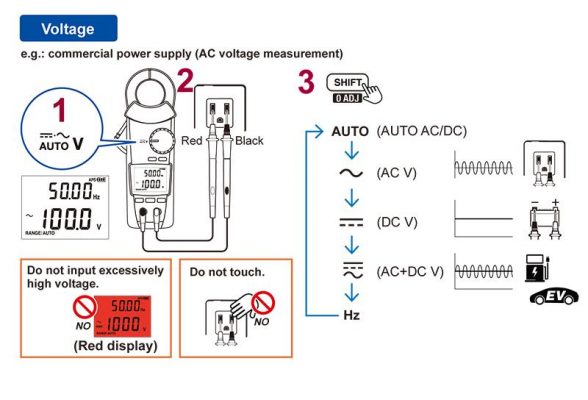

7. Fungsi pengukuran lainnya: Pengukuran tegangan

cara-menggunakan-clamp-meter-hioki-cm4370-7

• Hubungkan ujung pengukuran ke meteran penjepit.
• Setel sakelar putar ke pengukuran tegangan seperti ditunjukkan pada “1” pada gambar.
• Tempatkan lead pengukuran dalam kontak dengan titik yang ingin Anda ukur seperti yang ditunjukkan pada “2” pada gambar.
• Pilih fungsi yang diinginkan (otomatis, tegangan AC, tegangan DC, tegangan AC + DC, atau frekuensi) seperti yang ditunjukkan pada “3” pada gambar.

* Contoh ini menggunakan seri Clamp Meter CM4370.

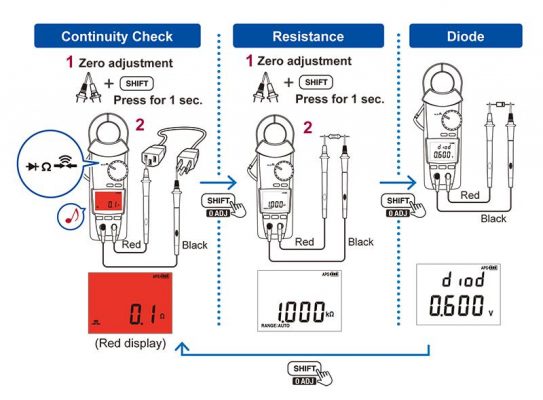

8. Fungsi pengukuran lainnya: Pemeriksaan kontinuitas, Resistansi, Dioda

cara-menggunakan-clamp-meter-hioki-cm4370-8

• Setel sakelar putar ke posisi yang ditunjukkan pada gambar.
• Menggunakan tombol SHIFT, Anda dapat memeriksa kontinuitas atau melakukan pengukuran resistansi atau dioda.

* Contoh ini menggunakan seri Clamp Meter CM4370.

9. Fungsi pengukuran lainnya: Kapasitansi, Suhu

• Setelah mengatur sakelar putar ke TEMP, Anda dapat menggunakan tombol SHIFT untuk melakukan pengukuran kapasitansi atau suhu.

* Contoh ini menggunakan seri Clamp Meter CM4370.

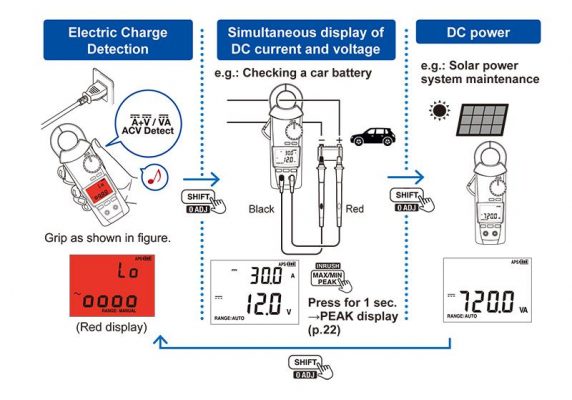

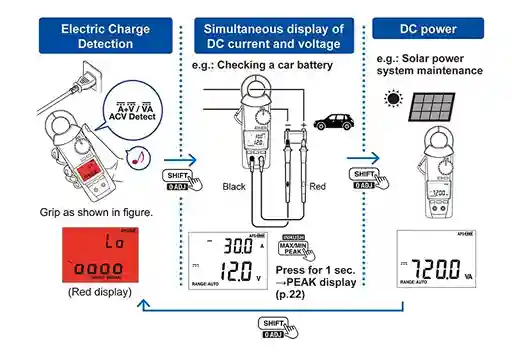

10. Fungsi pengukuran lainnya: Deteksi muatan listrik, menampilkan simultan arus dan tegangan DC, daya DC

cara-menggunakan-clamp-meter-hioki-cm4370-9

Setelah menentukan posisi sakelar putar seperti yang ditunjukkan pada gambar, Anda dapat menggunakan tombol SHIFT untuk mendeteksi tegangan, secara bersamaan menampilkan arus dan tegangan DC, atau mengukur daya DC yang dihasilkan oleh sistem tenaga surya.

* Contoh ini menggunakan seri Clamp Meter CM4370.
